Jesteśmy specjalistami w dziedzinie separacji magnetycznej

Projektujemy, produkujemy i stosujemy urządzenia do separacji magnetycznej. Nasze separatory magnetyczne projektujemy i produkujemy na miarę zgodnie z Państwa zapotrzebowaniem.

Cylindry magnetyczne MV do przenośnika taśmowego

Cylinder magnetyczny MV do przenośnika taśmowego

Cylinder magnetyczny służy do automatycznego i ciągłego usuwania nieczystości magnetycznych z materiałów sypkich. Wewnątrz cylindra magnetycznego, który obraca się na wale, znajduje się zestaw rdzeni magnetycznych z magnesów ferrytowym lub neodymowych.

Instalacja cylindra magnetycznego

Cylinder magnetyczny jest zazwyczaj włączany do przenośnika taśmowego i staje się jego integralną częścią. W odróżnieniu od bębna magnetycznego.

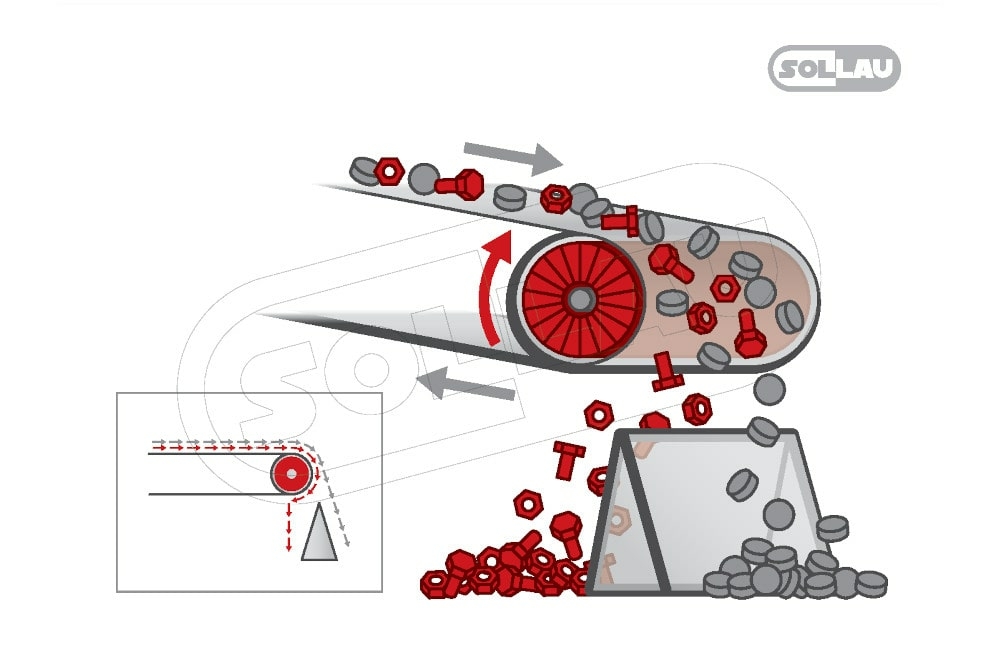

Jak działa cylinder magnetyczny?

Metalowe nieczystości, transportowane na przenośniku wraz z oczyszczanym materiałem , są za pomocą pola magnetycznego przechwytywane i wyrzucane aż za oś cylindra. Niemagnetyczne cząstki odpadają za pomocą działania grawitacji już do wcześniej oddzielonej strefy przed cylindrem.

Jak się Tobą zaopiekujemy?

Zaopiekujemy się Państwa projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Państwu pełne wsparcie przez cały czas używania separatora.

1. Przyjedziemy

2. Zmierzymy i zaprojektujemy

3. Wyprodukujemy na wymiar

4. Zainstalujemy

5. Uruchomimy i wyszkolimy

6. Zapewnimy autoryzowany serwis

Zalcenie

Pole magnetyczne przy cylindrze magnetycznym osiąga wysokość do 100 mm, i dlatego zalecamy, aby wysokość materiału transportowanego na przenośniku nie przekraczała 80 mm.

Zalety cylindra magnetycznego

Dzięki jakości materiałów zastosowanych podczas produkcji cylindra magnetycznego (stal nierdzewna, zestaw stałych ferrytowych lub neodymowych NdFeB magnesów) i masywnej konstrukcji cylinder magnetyczny jest niezawodnym, nie wymagającym konserwacji, łatwym w instalacji i obsłudze sprzętem z długim okresem użytkowania.

Podczas zastosowania stałych magnesów ferrytowych jest gwarantowany prawie nieograniczony okres użytkowania, nie mniej jednak jeżeli jest wymagana wyższa siła magnetyczna, polecamy zainstalować cylinder za pomocą niezwykle wydajnych magnesów neodymowych z ziem rzadkich.

MV 154

Magnetyczny cylinder z średnicą 154 mm służy do ciągłej i automatycznej separacji cząstek ferromagnetycznych z materiałów sypkich. Wewnątrz cylindra magnetycznego, ktí na hřídeli, je umístěna sada magnetických jader.

Wersja ferrytowa

ProduktMaks. wydajność (m3/h)Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm)Typ magnesuKarta danych (EN)

MV 154 F 200 15 200 154 Ferit pokaż PDF
MV 154 F 300 20 300 154 Ferit pokaż PDF
MV 154 F 400 25 400 154 Ferit pokaż PDF
MV 154 F 500 30 500 154 Ferit pokaż PDF
MV 154 F 600 35 600 154 Ferit pokaż PDF
MV 154 F 700 40 700 154 Ferit pokaż PDF
MV 154 F 800 45 800 154 Ferit pokaż PDF
MV 154 F 900 50 900 154 Ferit pokaż PDF
MV 154 F 1000 60 1000 154 Ferit pokaż PDF

Wersja neodymowa

ProduktMaks. wydajność (m3/h)Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm)Typ magnesuKarta danych (EN)

MV 154 N 200 15 200 154 Neodym pokaż PDF
MV 154 N 300 20 300 154 Neodym pokaż PDF
MV 154 N 400 25 400 154 Neodym pokaż PDF
MV 154 N 500 30 500 154 Neodym pokaż PDF
MV 154 N 600 35 600 154 Neodym pokaż PDF
MV 154 N 700 40 700 154 Neodym pokaż PDF
MV 154 N 800 45 800 154 Neodym pokaż PDF
MV 154 N 900 50 900 154 Neodym pokaż PDF
MV 154 N 1000 60 1000 154 Neodym pokaż PDF

MV 204

Magnetyczny cylinder z średnicą 204 mm służy do ciągłej i automatycznej separacji cząstek ferromagnetycznych z materiałów sypkich. Wewnątrz cylindra magnetycznego, który obraca się na wale, umieszczony jest zestaw rdzeni magnetycznych.

Wersja ferrytowa

ProduktMaks. wydajność (m3/h)Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm)Typ magnesuKarta danych (EN)

MV 204 F 200 20 200 204 Ferit pokaż PDF
MV 204 F 300 25 300 204 Ferit pokaż PDF
MV 204 F 400 30 400 204 Ferit pokaż PDF
MV 204 F 500 35 500 204 Ferit pokaż PDF
MV 204 F 600 40 600 204 Ferit pokaż PDF
MV 204 F 700 45 700 204 Ferit pokaż PDF
MV 204 F 800 50 800 204 Ferit pokaż PDF
MV 204 F 900 60 900 204 Ferit pokaż PDF

MV 204 F 1000 75 1000 204 Ferit pokaż PDF

Wersja neodymowa

Produkt Maks. wydajność (m3/h) Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm) Typ magnesuKarta danych (EN)

MV 204 N 200 20 200 204 Neodym pokaż PDF
MV 204 N 300 25 300 204 Neodym pokaż PDF
MV 204 N 400 30 400 204 Neodym pokaż PDF
MV 204 N 500 35 500 204 Neodym pokaż PDF
MV 204 N 600 40 600 204 Neodym pokaż PDF
MV 204 N 700 45 700 204 Neodym pokaż PDF
MV 204 N 800 50 800 204 Neodym pokaż PDF
MV 204 N 900 60 900 204 Neodym pokaż PDF
MV 204 N 1000 75 1000 204 Neodym pokaż PDF

MV 254

Magnetyczny cylinder z średnicą 254 mm służy do ciągłej i automatycznej separacji cząstek ferromagnetycznych z materiałów sypkich. Wewnątrz cylindra magnetycznego, który obraca się na wale, umieszczony jest zestaw rdzeni magnetycznych.

Wersja ferrytowa

Produkt Maks. wydajność (m3/h) Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm) Typ magnesuKarta danych (EN)

MV 254 F 200 20 200 254 Ferit pokaż PDF
MV 254 F 300 25 300 254 Ferit pokaż PDF
MV 254 F 400 30 400 254 Ferit pokaż PDF
MV 254 F 500 35 500 254 Ferit pokaż PDF
MV 254 F 600 40 600 254 Ferit pokaż PDF
MV 254 F 700 45 700 254 Ferit pokaż PDF
MV 254 F 800 50 800 254 Ferit pokaż PDF
MV 254 F 900 60 900 254 Ferit pokaż PDF
MV 254 F 1000 75 1000 254 Ferit pokaż PDF

Separatory magnetyczne w magazynie

Niektóre produkty z tej linii modeli są dostępne do natychmiastowego zakupu. Stale poszerzamy ofertę dostępnych separatorów magnetycznych, abyśmy mogli je natychmiast dostarczyć. W celu uzyskania informacji o aktualnej dostępności, skontaktuj się z naszym sprzedawcą.

Wersja neodymowa

Produkt Maks. wydajność (m3/h) Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm) Typ magnesuKarta danych (EN)

MV 254 N 200 20 200 254 Neodym pokaż PDF
MV 254 N 300 25 300 254 Neodym pokaż PDF
MV 254 N 400 30 400 254 Neodym pokaż PDF
MV 254 N 500 35 500 254 Neodym pokaż PDF
MV 254 N 600 40 600 254 Neodym pokaż PDF
MV 254 N 700 45 700 254 Neodym pokaż PDF
MV 254 N 800 50 800 254 Neodym pokaż PDF
MV 254 N 900 60 900 254 Neodym pokaż PDF
MV 254 N 1000 75 1000 254 Neodym pokaż PDF

MV 304

Magnetyczny cylinder z średnicą 304 mm służy do ciągłej i automatycznej separacji cząstek ferromagnetycznych z materiałów sypkich. Wewnątrz cylindra magnetycznego, który obraca się na wale, umieszczony jest zestaw rdzeni magnetycznych.

Wersja ferrytowa

Produkt Maks. wydajność (m3/h) Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm) Typ magnesuKarta danych (EN)

MV 304 F 200 15 200 304 Ferit pokaż PDF
MV 304 F 300 25 300 304 Ferit pokaż PDF
MV 304 F 400 35 400 304 Ferit pokaż PDF
MV 304 F 500 45 500 304 Ferit pokaż PDF
MV 304 F 600 55 600 304 Ferit pokaż PDF
MV 304 F 700 65 700 304 Ferit pokaż PDF
MV 304 F 800 75 800 304 Ferit pokaż PDF
MV 304 F 900 85 900 304 Ferit pokaż PDF
MV 304 F 1000 95 1000 304 Ferit pokaż PDF

Wersja neodymowa

Produkt Maks. wydajność (m3/h) Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm) Typ magnesuKarta danych (EN)

MV 304 N 200 15 200 304 Neodym pokaż PDF
MV 304 N 300 25 300 304 Neodym pokaż PDF
MV 304 N 400 35 400 304 Neodym pokaż PDF
MV 304 N 500 45 500 304 Neodym pokaż PDF
MV 304 N 600 55 600 304 Neodym pokaż PDF
MV 304 N 700 65 700 304 Neodym pokaż PDF
MV 304 N 800 75 800 304 Neodym pokaż PDF
MV 304 N 900 85 900 304 Neodym pokaż PDF
MV 304 N 1000 95 1000 304 Neodym pokaż PDF

MV 406

Magnetyczny cylinder z średnicą 406 mm służy do ciągłej i automatycznej separacji cząstek ferromagnetycznych z materiałów sypkich. Wewnątrz cylindra magnetycznego, który obraca się na wale, umieszczony jest zestaw rdzeni magnetycznych.

Wersja ferrytowa

Produkt Maks. wydajność (m3/h) Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm) Typ magnesuKarta danych (EN)

MV 406 F 300 35 300 406 Ferit pokaż PDF
MV 406 F 400 45 400 406 Ferit pokaż PDF
MV 406 F 500 55 500 406 Ferit pokaż PDF
MV 406 F 600 65 600 406 Ferit pokaż PDF
MV 406 F 700 75 700 406 Ferit pokaż PDF
MV 406 F 800 90 800 406 Ferit pokaż PDF
MV 406 F 900 120 900 406 Ferit pokaż PDF
MV 406 F 1000 140 1000 406 Ferit pokaż PDF

Wersja neodymowa

Produkt Maks. wydajność (m3/h) Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm) Typ magnesuKarta danych (EN)

MV 406 N 300 35 300 406 Neodym pokaż PDF
MV 406 N 400 45 400 406 Neodym pokaż PDF
MV 406 N 500 55 500 406 Neodym pokaż PDF
MV 406 N 600 65 600 406 Neodym pokaż PDF
MV 406 N 700 75 700 406 Neodym pokaż PDF
MV 406 N 800 90 800 406 Neodym pokaż PDF
MV 406 N 900 120 900 406 Neodym pokaż PDF
MV 406 N 1000 140 1000 406 Neodym pokaż PDF

MV 506

Magnetyczny cylinder z średnicą 506 mm służy do ciągłej i automatycznej separacji cząstek ferromagnetycznych z materiałów sypkich. Wewnątrz cylindra magnetycznego, który obraca się na wale, umieszczony jest zestaw rdzeni magnetycznych.

Wersja ferrytowa

Produkt Maks. wydajność (m3/h) Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm) Typ magnesuKarta danych (EN)

MV 506 F 300 45 300 506 Ferit pokaż PDF
MV 506 F 400 55 400 506 Ferit pokaż PDF
MV 506 F 500 70 500 506 Ferit pokaż PDF
MV 506 F 600 85 600 506 Ferit pokaż PDF
MV 506 F 700 105 700 506 Ferit pokaż PDF
MV 506 F 800 125 800 506 Ferit pokaż PDF
MV 506 F 900 145 900 506 Ferit pokaż PDF
MV 506 F 1000 180 1000 506 Ferit pokaż PDF

Wersja neodymowa

Produkt Maks. wydajność (m3/h) Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm) Typ magnesuKarta danych (EN)

MV 506 N 300 45 300 506 Neodym pokaż PDF
MV 506 N 400 55 400 506 Neodym pokaż PDF
MV 506 N 500 70 500 506 Neodym pokaż PDF
MV 506 N 600 85 600 506 Neodym pokaż PDF
MV 506 N 700 105 700 506 Neodym pokaż PDF
MV 506 N 800 125 800 506 Neodym pokaż PDF
MV 506 N 900 145 900 506 Neodym pokaż PDF
MV 506 N 1000 165 1000 506 Neodym pokaż PDF

MV 609

Magnetyczny cylinder z średnicą 609 mm służy do ciągłej i automatycznej separacji cząstek ferromagnetycznych z materiałów sypkich. Wewnątrz cylindra magnetycznego, który obraca się na wale, umieszczony jest zestaw rdzeni magnetycznych.

Wersja ferrytowa

ProduktMaks. wydajność (m3/h)Właściwa szerokość przenośnika taśmowego (mm)Średnica cylindra (mm)Typ magnesuKarta danych (EN)

MV 609 F 300 55 300 609 Ferit pokaż PDF
MV 609 F 400 70 400 609 Ferit pokaż PDF
MV 609 F 500 85 500 609 Ferit pokaż PDF
MV 609 F 600 100 600 609 Ferit pokaż PDF
MV 609 F 700 150 700 609 Ferit pokaż PDF
MV 609 F 800 190 800 609 Ferit pokaż PDF
MV 609 F 900 205 900 609 Ferit pokaż PDF
MV 609 F 1000 220 1000 609 Ferit pokaż PDF


W jakich dziedzinach przemysłowych zostanie zastosowany cylinder magnetyczny?

Cylindry magnetyczne znajdują zastosowanie zwłaszcza w dziedzinie recyklingu i przetwarzania odpadów, przemyśle drzewnym, spożywczym, tworzyw sztucznych, wydobywaniu i przetwarzaniu minerałów itp.
