Zalety separatora magnetycznego DND-MC

  • Wysokość montażu do 450 mm
  • Separacja cząstek Fe od 0,5 do 300 mm
  • Maks. prędkość taśmy przenośnikowej: 3 m/s
  • 10 lat gwarancji
  • Lekkie neodymowe warianty
  • Produkcja separatorów na zamówienie
  • Wybrane modele na stałe w magazynie

Płyty magnetyczne DND-MC nad przenośnik taśmowy

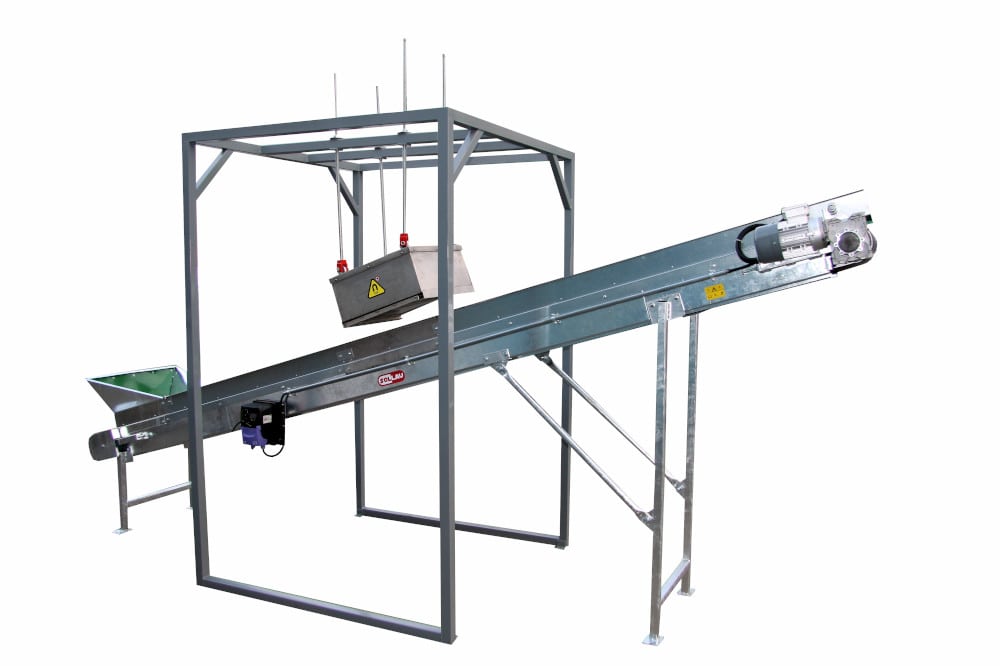

Płyta magnetyczna DND-MC nad przenośnik taśmowy

Płyta magnetyczna z ręcznym oczyszczaniem to proste i niewymagające rozwiązanie separacji cząstek ferromagnetycznych z materiałów transportowanych na przenośniku taśmowym. Ten sposób usuwania nieczystości metalowych jest stosowany przede wszystkim z mniejszą częstością występowania domieszek ferromagnetycznych (zwykle nie wymagających czyszczenie płyty częściej niż raz w ciągu zmiany roboczej ).

Jak czyścić płytę magnetyczną?

Płyta zawieszona nad przenośnikiem taśmowym i cząstki magnetyczne zawarte w transportowanym materiale są wychwytywane przez dolną magnetyczną stronę płyty (zwykle wyposażoną stałymi magnesami ferrytowymi lub na życzenie i bardzo silnymi magnesami neodymowymi NdFeB magnesy). Nagromadzone nieczystości magnetyczne są później usuwane z deski ręcznie. Jeżeli zawartość cząstek magnetycznych w transportowanym materiale jest wyższa i płyta jest szybko zatykana zatrzymywanymi nieczystościami, należy zastosować płytę magnetyczną z automatycznym oczyszczaniem.

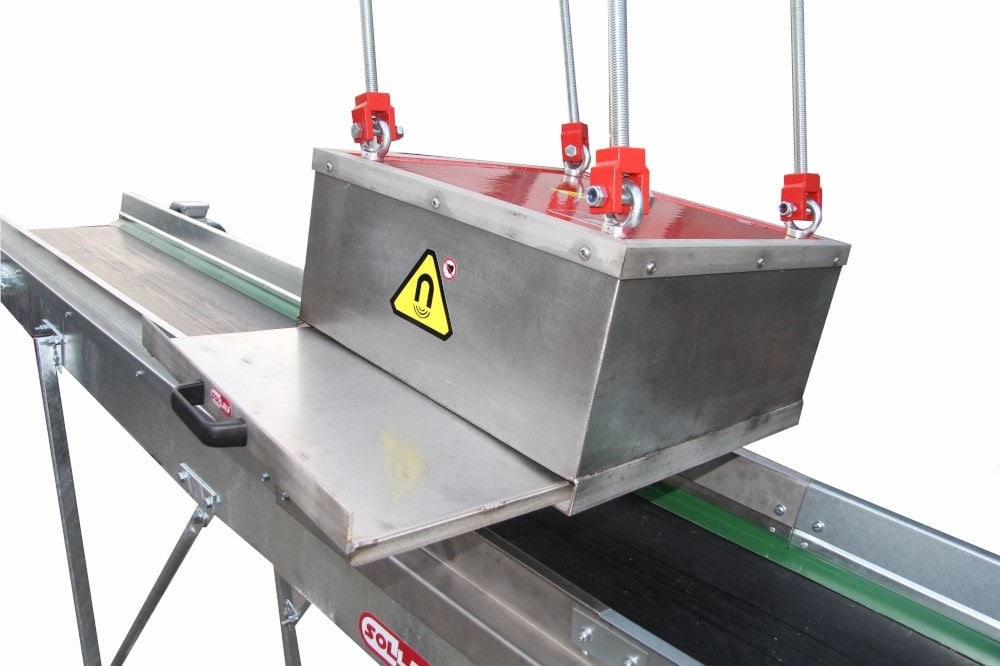

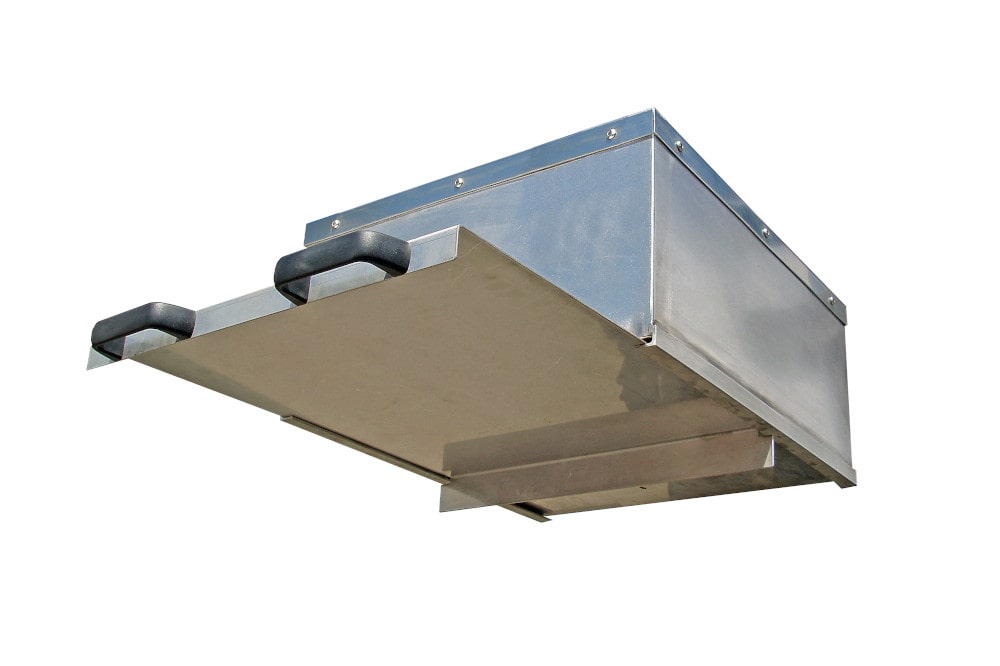

Wysuwaną blachą oczyszczającą

Za dodatkową opłatę płyty magnetyczne DND-MC mogą być wyposażone wysuwaną blachą oczyszczającą do zapewnienia prostego usuwania zatrzymanych nieczystości magnetycznych. W dolnej części blachy oczyszczającej, która zakrywa samą płytę magnetyczną znajdują się listwy podłużne, które zapobiegają przeskakiwaniu zatrzymanych nieczystości ferromagnetycznych na magnetyczne rdzenie płyty podczas wysunięcia i oczyszczania blachy czyszczącej. Ww. zabezpieczają równomierne rozdzielenie zatrzymanego materiału na płycie magnetycznej.

Rozmiary płyty magnetycznej

Płytę magnetyczną z ręcznym oczyszczaniem możemy wyprodukować w jakichkolwiek rozmiarach zgodnie z wymaganiem klienta.

Płyta magnetyczna na konstrukcji szynowej

Płyta magnetyczna na konstrukcji szynowejWyrafinowaną alternatywą płyty magnetycznej z manualnym oczyszczaniem jest płyta magnetyczna ułożona na prostej konstrukcji szynkowej, dzięki której można płytę magnetyczną łatwo wysunąć na bok i bezpiecznie wykonać wszelkie czynności konserwacyjne, zwłaszcza zatrzymanych przedmiotów metalowych, nawet podczas pracy przenośnika.

Połączenie płyty magnetycznej i cylindra magnetycznego

Aby osiągnąć największy stopień separacji, polecamy – w przypadku wyższej warstwy materiału na przenośniku – kombinować płytę magnetyczną powieszoną nad taśmą z separacyjnym cylindrem magnetycznym, który jest zdolny zatrzymać nawet cząstki ferromagnetyczne z dolnych warstw materiału.

Jak się Tobą zaopiekujemy?

Zaopiekujemy się Państwa projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Państwu pełne wsparcie przez cały czas używania separatora.

1. Przyjedziemy

2. Zmierzymy i zaprojektujemy

3. Wyprodukujemy na wymiar

4. Zainstalujemy

5. Uruchomimy i wyszkolimy

6. Zapewnimy autoryzowany serwis

Garantujemy vykonanie testu w ciagu 3 dni!Garantujemy vykonanie testu w ciagu 3 dni!

Nasz test idealnie spelni Twoje oczekiwania!
Przetestujemy Twój material na naszych separatorach magnetycznych BEZPLATNIE!

Płyty magnetyczne produkujemy w sumie w ośmiu różnych seriach (pięciu ferrytowych i trzech neodymowych), i to dlatego, aby nawet standardowe produkty potrafiły zaspokoić potrzeby i wymagania jak najszerszego zakresu klientów. Jednocześnie naszym klientom gwarantujemy, że otrzymają produkt w parametrach, który dokładnie odpowiada ich zapotrzebowaniom, i że nie zapłacą niepotrzebnie za dodatkową wartość , która jest dla ich konkretnej aplikacji zbędna:

Certyfikat TESYDOSOLLAU – nasze produkty są spawane przez prawdziwych profesjonalistów!

Uprawnienia firmy SOLLAU:
Uprawnienia do spawania urządzeń ciśnieniowych zgodnie PED 2014 / 68 / EU
Certyfikat zgodnie z EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 aż 5, EN 13445 – 1 aż 5

Płyty ferrytowe

Główną zaletą ferrytowych płyt magnetycznych jest ich odporność termiczna, stabilność magnetyczna, niższa cena a w silnej serii ich głębokie i bardzo silne pole magnetyczne.

DND-MC M F

Płyta magnetyczna z ręcznym oczyszczaniem DND-MC M F nad przenośnik taśmowy

  • Wysokość montażu do 200 mm
  • Niższa waga
  • Wychwytywanie cząstek ferromagnetycznych większych niż 1 mm

Chodzi o serię, która połączyła w sobie standardową moc z interesującą ceną. Separatory są przeznaczone do średnio zaawansowanych aplikacji z maks. wysokością instalacyjną 200 mmi potrafią zatrzymać większe cząstki ferromagnetyczne (nad 1 mm). Zaletą tej płyty jest jej szybka opłacalność ekonomiczna (stosunek cena : wydajność).

ProduktMaks. szerokość przenośnika taśmowego (mm)Maks. zalecana wysokość instalacyjna (mm)Karta danych
poprzeczniewzdłużnie
DND-MC M1 F 500 650 170 pokaż PDF
DND-MC M2 F 800 650 200 pokaż PDF
DND-MC M3 F 1000 650 200 pokaż PDF
DND-MC M4 F 1200 650 200 pokaż PDF
DND-MC M5 F 1400 650 200 pokaż PDF
DND-MC M6 F 1600 650 200 pokaż PDF
DND-MC M7 F 1800 650 200 pokaż PDF

DND-MC Ms F

Płyta magnetyczna z ręcznym oczyszczaniem DND-MC Ms F nad przenośnik taśmowy

  • Wysokość montażu do 320 mm
  • Wychwytywanie cząstek ferromagnetycznych większych niż 1 mm

Ta seria jest przeznaczona dla wymagających klientów, którzy od separatora oczekują wysoką wydajność nawet na większych głębokościach. Maksymalna wysokość instalacyjna wynosi 320 mm.

ProduktMaks. szerokość przenośnika taśmowego (mm)Maks. zalecana wysokość instalacyjna
(mm(
Karta danych
poprzeczniewzdłużnie
DND-MC Ms2 F 800 850 270 pokaż PDF
DND-MC Ms3 F 1000 850 300 pokaż PDF
DND-MC Ms4 F 1200 850 320 pokaż PDF
DND-MC Ms5 F 1400 850 320 pokaż PDF
DND-MC Ms6 F 1600 850 320 pokaż PDF
DND-MC Ms7 F 1800 850 320 pokaż PDF
DND-MC Ms8 F 2000 850 320 pokaż PDF

DND-MC Mp F

Płyta magnetyczna z ręcznym oczyszczaniem DND-MC Mp F nad przenośnik taśmowy

  • Wysokość montażu do 340 mm
  • Wersja o większej szerokości, specjalnie zaprojektowana do zastosowań nad przelewem
  • Wychwytywanie cząstek ferromagnetycznych większych niż 1 mm

Chodzi o serię przeznaczoną do instalacji do wysokości maks. 340 mm a jej zaletą jest także jej większa szerokość.

ProduktMaks. szerokość przenośnika taśmowego (mm)Maks. zalecana wysokość instalacyjna (mm)Karta danych
poprzeczniewzdłużnie
DND-MC Mp2 F 800 1050 290 pokaż PDF
DND-MC Mp3 F 1000 1050 320 pokaż PDF
DND-MC Mp4 F 1200 1050 340 pokaż PDF
DND-MC Mp5 F 1400 1050 340 pokaż PDF
DND-MC Mp6 F 1600 1050 340 pokaż PDF
DND-MC Mp7 F 1800 1050 340 pokaż PDF
DND-MC Mp8 F 2000 1050 340 pokaż PDF

DND-MC Mm F

Płyta magnetyczna z ręcznym oczyszczaniem DND-MC Mm F nad przenośnik taśmowy

  • Wysokość montażu do 400 mm
  • Wychwytywanie cząstek ferromagnetycznych większych niż 1 mm

Te separatory są przeznaczone do bardzo zaawansowanej aplikacji na większych głębokościach (aż do 400 mm).

ProduktMaks. szerokość przenośnika taśmowego (mm)Maks. zalecana wysokość instalacyjna (mm)Karta danych
poprzeczniewzdłużnie
DND-MC Mm2 F 800 1200 320 pokaż PDF
DND-MC Mm3 F 1000 1200 350 pokaż PDF
DND-MC Mm4 F 1200 1200 400 pokaż PDF
DND-MC Mm5 F 1400 1200 400 pokaż PDF
DND-MC Mm6 F 1600 1200 400 pokaż PDF
DND-MC Mm7 F 1800 1200 400 pokaż PDF
DND-MC Mm8 F 2000 1200 400 pokaż PDF

DND-MC Mx F

Płyta magnetyczna z ręcznym oczyszczaniem DND-MC Mx F nad przenośnik taśmowy

  • Wysokość montażu do 450 mm
  • Wychwytywanie cząstek ferromagnetycznych większych niż 1 mm

Chodzi o najsilniejszą serię separatorów magnetycznych firmy SOLLAU. Indukcja magnetyczna ww. urządzeń jest na granicy swych obecnych możliwości najsilniejszych magnesów stałych i pokonują je tylko separatory elektromagnetyczne. Ta seria jest przeznaczona do najbardziej zaawansowanej separacji z wielkich głębokości oraz wysokich i ciężkich warstw materiałowych. Maksymalna wysokość zawieszenia przy tych urządzeniach wynosi aż 400 mm (i na marginesie: masa najsilniejszej serii Mx F jest w przybliżeniu pięć razy wyższa niż masa najlżejszej serii M F!).

ProduktMaks. szerokość przenośnika taśmowego (mm)Maks. zalecana wysokość instalacyjna (mm)Karta danych
poprzeczniewzdłużnie
DND-MC Mx3 F 1000 1450 450 pokaż PDF
DND-MC Mx4 F 1200 1450 450 pokaż PDF
DND-MC Mx5 F 1400 1450 450 pokaż PDF
DND-MC Mx6 F 1600 1450 450 pokaż PDF
DND-MC Mx7 F 1800 1450 450 pokaż PDF
DND-MC Mx8 F 2000 1450 450 pokaż PDF

Płyty neodymowe

Do największych zalet płyt neodymowych należą bardzo silne (ale stosunkowo krótkie) pole magnetyczne i niska masa. Dlatego są stosowane głównie tam, gdzie z powodów wagi nie jest możliwe zastosować standardowe ferrytowe deski magnetyczne lub w przypadkach, kiedy jest wymagana bardzo wysoka wydajność separacji w mniejszych głębokościach (np. w dziedzinie mobilnych urządzeń do kruszenia i recyklingu itp.).

DND-MC N

Płyta magnetyczna z ręcznym oczyszczaniem DND-MC N nad przenośnik taśmowy

  • Wysokość montażu do 200 mm
  • Wychwytywanie cząstek ferromagnetycznych większych niż 0,5 mm

Chodzi o najlżejszą serię, przeznaczoną do instalacji do wysokości maks. 200 mm. W niższych głębokościach deska potrafi zatrzymać także nieczystości mniejsze niż 1 mm.

ProduktMaks. szerokość przenośnika taśmowego (mm)
Przy poprzecznej instalacji nad przenośnik
Maks. zalecana wysokość instalacyjna (mm)Karta danych
DND-MC N1 500 200 pokaż PDF
DND-MC N2 800 200 pokaż PDF
DND-MC N3 1000 200 pokaż PDF
DND-MC N4 1200 200 pokaż PDF
DND-MC N5 1400 200 pokaż PDF
DND-MC N6 1600 200 pokaż PDF
DND-MC N7 1800 200 pokaż PDF

DND-MC Ns

Płyta magnetyczna z ręcznym oczyszczaniem DND-MC Ns nad przenośnik taśmowy

  • Wysokość montażu do 220 mm
  • Wychwytywanie cząstek ferromagnetycznych większych niż 0,5 mm

Silniejsza wersja neodymowa do instalacji do wysokości maks. 220 mm, przeznaczona do średnio zaawansowanych aplikacji. Jej zaletą jest silna indukcja magnetyczna, wychwytywanie mniejszych Fe nieczystości i niska masa.

Produkt*Maks. szerokość przenośnika taśmowego (mm)
Przy poprzecznej instalacji nad przenośnik
Maks. zalecana wysokość instalacyjna (mm)Karta danych
DND-MC Ns1 500 220 pokaż PDF
DND-MC Ns2 800 220 pokaż PDF
DND-MC Ns3 1000 220 pokaż PDF
DND-MC Ns4 1200 220 pokaż PDF
DND-MC Ns5 1400 220 pokaż PDF
DND-MC Ns6 1600 220 pokaż PDF
DND-MC Ns7 1800 220 pokaż PDF

DND-MC Nm

Płyta magnetyczna z ręcznym oczyszczaniem DND-MC Nm nad przenośnik taśmowy

  • Wysokość montażu do 250 mm
  • Wychwytywanie cząstek ferromagnetycznych większych niż 0,5 mm

Chodzi o najsilniejszą serię neodymową zwłaszcza do aplikacji mobilnych, przy których jest wymagana bardzo wysoka skuteczność separatora w niższych głębokościach materiałowych. Maksymalna wysokość instalacyjna wynosi 250 mm.

ProduktMaks. szerokość przenośnika taśmowego (mm)
Przy poprzecznej instalacji nad przenośnik
Maks. zalecana wysokość instalacyjna (mm)Karta danych
DND-MC Nm1 500 300 pokaż PDF
DND-MC Nm2 800 300 pokaż PDF
DND-MC Nm3 1000 300 pokaż PDF
DND-MC Nm4 1200 300 pokaż PDF
DND-MC Nm5 1400 300 pokaż PDF
DND-MC Nm6 1600 300 pokaż PDF
DND-MC Nm7 1800 300 pokaż PDF


W jakich dziedzinach przemysłowych zostanie zastosowany przepływowy płyta magnetyczna?

Płyta magnetyczna z oczyszczaniem ręcznym znajduje zastosowanie np. w dziedzinie recyklingu, branży górniczej, sektorze tworzyw sztucznych, zakresie produkcji szkła i przemyśle drzewnym.
