Zalety elektromagnesu DND-AC E

  • Automatyczne oczyszczanie nawet bez przerwania przepływu materiału
  • Wysokość instalacyjna aż 1000 mm
  • Modele z funkcją chłodzenia powietrzem i olejem
  • Podłączenie elektryczne: 415 V idealne także dla napięcia 400 oraz 380 V
  • Pobór mocy magnesu: od 0,6 do 34 kW
  • Maks. prędkość przenośnika taśmowego: 5 m/s
  • Bogate wyposażenie opcjonalne (taśmy odporne na wysokie temperatury, silne materiały ścierne i działanie elektryczności statycznej)
  • Trwałe mocowanie magnetyczne do ochrony magnetycznej aż 3000 mm

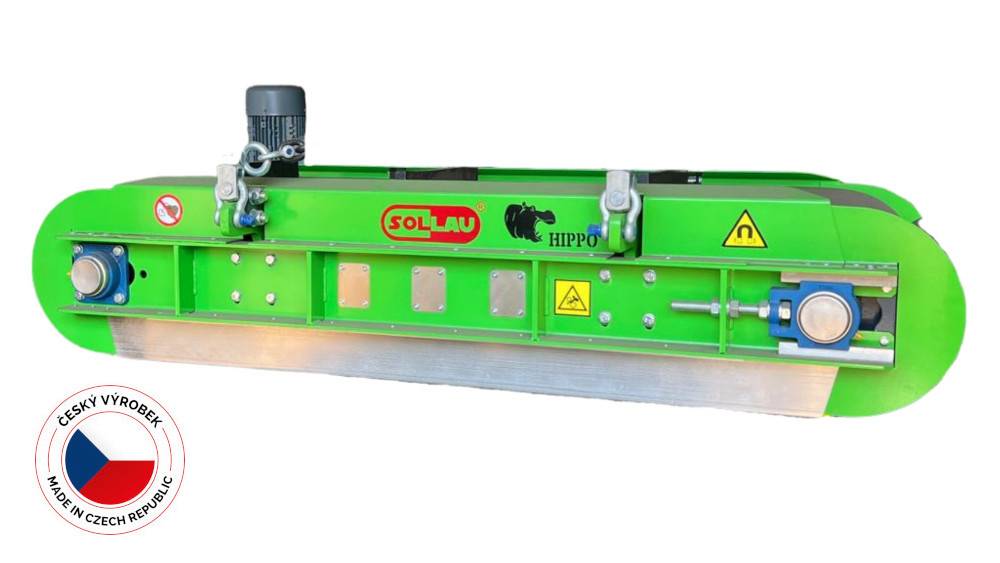

Zawieszane płyty elekromagnetyczne z automatycznym oczyszczaniem DND-AC E

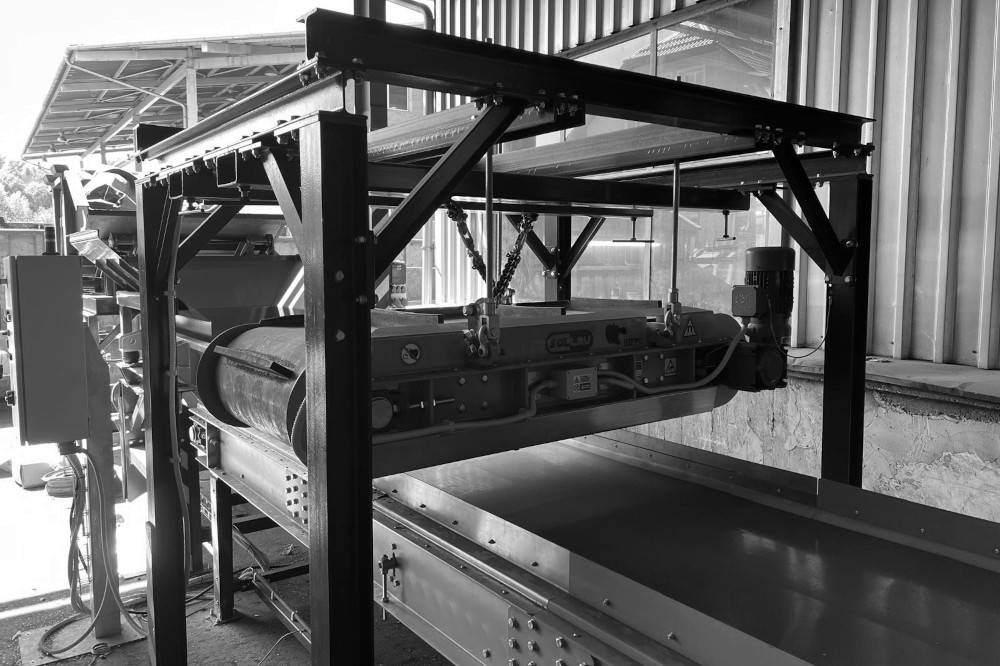

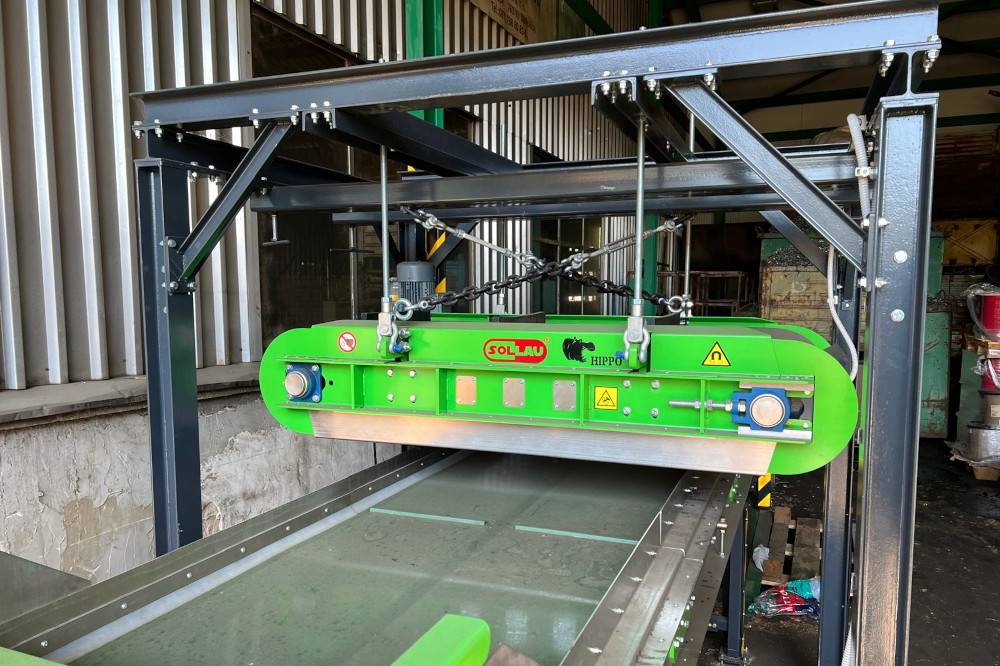

Płyta elektromagnetyczna z automatycznym oczyszczaniem jest zawieszana nad przenośnik taśmowy. Służy do łatwej i szybkiej separacji cząstek magnetycznych z materiału transportowanego na przenośniku taśmowym. Stosowany jest zwłaszcza w zakładach z wysokim występowaniem cząstek ferromagnetycznych, gdzie by płyta z czyszczeniem ręcznym z powodu szybkiego zamulenia by nie miała zastosowania. W porównaniu do separatorów na bazie magnesów stałych pole magnetyczne płyt elektromagnetycznych jest o wiele mocniejsze i głębsze.

Dlatego separatory elektromagnetyczne nadają się bardziej do zatrzymywanie/przechwytywania kształtowo problematycznych elementów (jak śruby, nakrętki, kulki itp.) i cięższych części żelaznych. Niezwykle silne pole elektromagnetyczne zapewnia także separację cząstek ferromagnetycznych, które znajdują się pod wyższą warstwą wewnętrznego materiału. Elektromagnes jest także wyłącznym rozwiązaniem dla aplikacji, gdzie jest np. z powodów eksploatacyjnych i serwisowych czasami niezbędna dezaktywacja pola magnetycznego (co nie umożliwia magnes stały).

Zalety używania separatora

  • Oczyszczony materiał (bez domieszek ferromagnetycznych)
  • Stała ochrona urządzenia technologicznego
  • Ciągła praca/eksploatacja produkcyjna
  • Automatyczne oczyszczanie bez konieczności przerwania przepływu materiału
  • Oszczędność kosztów na obsługę i zmniejszenia ryzyka występowania błędu

Comparison of electromagnetic suspension plates with automatic cleaning

  Crossbelt installation Inline installation
  DND-AC
E-conomic
DND-AC
E-fficient
DND-AC
E-xtreme
DND-AC
E-conomic
DND-AC
E-fficient
DND-AC
E-xtreme
Customer belt Min. width [mm] 1000 500 500   500 500
Max. width [mm] 1500 2000 2000 1000 2000 2000
Max. speed [m/s] 2 5 5 2,5 4 4
Ferrous objects Min. weight [kg] 0,05 0,05 0,05 0,05 0,05 0,05
Max. weight [kg] 15 20 20 20 25 25
Min. size M18nut / M16x16bolt
Max. size not defined
Magnet Input Watts Min. [kW] 4,86 0,6 1 4,86 0,6 1
Max. [kW] 6,99 12 34 6,99 12 34
Machine weight Min. [t] 2,014 0,22 0,16 2,014 0,22 0,16
Max. [t] 2,821 8 29 2,821 8 29
Main supply Standard [V] 415-3-50
Optional [V] as to customer requirement


Jak się Tobą zaopiekujemy?

Zaopiekujemy się Państwa projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Państwu pełne wsparcie przez cały czas używania separatora.

1. Przyjedziemy

2. Zmierzymy i zaprojektujemy

3. Wyprodukujemy na wymiar

4. Zainstalujemy

5. Uruchomimy i wyszkolimy

6. Zapewnimy autoryzowany serwis

Kontrukcja separatora

Podstawę separatora tworzy jednostka elekromagnetyczna w ramie metalowej. Separator został wyposażony w przenośnik z 2 lub 4 cylindrami.

Szafka sterownicza z transformatorem i prostownikiem

Szafka sterownicza służy do sterowania pracy separatora, prostownik i transformator zapewniają odpowiednie zasilanie elektryczne całego urządzenia (odpowiednią konstrukcję elektromagnesu, otaczającej temperatury, napięciu wejściowemu itd.).

Konstrukcja  transformatora i prostownika

  • Spawana szafka stalowy z ochroną  IP 65
  • Wskaźnik poziomu oleju znajduje się na przedniej stronie zbiornika (dla wersji chłodzonym olejem)
  • Transformator jest wyposażony w podwójne uzwojenie zgodnie z normą BS EN 60076
  • Prostownik odpowiada parametrom normy  BS 4417 ABCD
  • Ochrona przeciwprzepięciowa: ochrona diodowa z szybkimi bezpiecznikami półprzewodowymi.

DND-AC E-conomic

Płyta elektromagnetyczna z automatycznym oczyszczaniem DND-AC E-conomic

  • Idealne do aplikacji w mobilnych/ruchomych liniach kruszenia i recyklingu
  • Stosunek moc/masa: najsilniejsze pole magnetyczne  stosunku do masy separatora
  • Niska masa
  • Niska wysokość ogranicznika
  • Wykonanie kompaktowe

Parametry

  • Atrakcyjny stosunek cena/wydajność
  • Podłączenie elektryczne: 415 V (idealne także do napięcia 400 and 380 V)
  • Zasilanie magnesu: od 4,86 do 6,99 kW
  • Maks. prędkość przenośnika taśmowego: 2,5 m/s
  • Wybrane modele w magazynie
  • Maks. wysokość zawieszenia: 450 mm
  • Maks. szerokość przenośnika taśmowego: 1500 mm
  • Wersja chłodzona powietrzem - bezolejowe

DND-AC E-fficient

Płyta elektromagnetyczna z automatycznym oczyszczaniem  DND-AC E-fficient

  • Maks. wysokość zawieszenia: 1000 mm
  • Podłączenie elektryczne: 415 V (idealne także dla napięcia 400 and 380 V)
  • Zasilanie magnesu: od 0,6 do 12 kW
  • Maks. prędkość przenośnika taśmowego:  5 m/s
  • Maks. szerokość przenośnika taśmowego: 2000 mm (trwałe mocowanie magnetyczne do ochrony magnetycznej aż 3000 mm)
  • Wersja chłodzona powietrzem - bezolejowe

DND-AC E-xtreme

Płyta elektromagnetyczna z automatycznym oczyszczaniem DND-AC E-xtreme

  • Maks. wysokość zawieszenia: 1000 mm
  • Podłączenie elektryczne: 415 V (idealne także dla napięcia 400 and 380 V)
  • Zasilanie magnesu: od 1 do 34 kW
  • Maks. prędkość przenośnika transportowego: 5 m/s
  • Najsilniejsza płyta elektromagnetyczna nad przenośnik
  • Maks. szerokość przenośnika transportowego: 2000 mm (trwałe mocowanie magnetyczne do ochrony magnetycznej aż 3000 mm)
  • Wersja chłodzona olejem
  • Specjalnie  skonstruowana cewka z długim okresem użytkowania



W jakich gałęziach przemysłu są używane samoczyszczące płyty elektromagnetyczne

Zawieszane separatory elektromagnetyczne z automatycznym oczyszczaniem, które oferuje firma SOLLAU s.r.o. (tj. Sp. z o.o.o), zostały wyprodukowane we współpracy z renomowanym wieloletnim producentem europejskim ww. urządzeń. Chodzi więc o sprawdzone separatory, które są stosowane w najbardziej wymagających środowiskach przemysłowych, jakimi są np. mobilne i stacjonarne linie do kruszenia i sortowania, sortownie odpadów komunalnych, przemyśle wydobywczym i górniczym, terminale do przeładunku materiałów sypkich, przetwórcy odpadów drzewnych, kruszenie i sortowanie gruzu , prace rozbiórkowe, stacjach demontażu pojazdów, recykling szkła, odlewnictwo itd..
