Zalety separatora magnetycznego MVS

  • Automatyczne oczyszczanie bez przepływu materiału
  • Aż 98 procentowa skuteczność już od frakcji 10 mikronów
  • Możliwość dostosowania urządzenia do wymaganego przepływu
  • Wielka pojemność eksploatacyjna
  • Niskie koszty eksploatacji
  • Łatwa instalacja
  • Urządzenie bezobsługowe
  • Wysoka odporność na ścieranie
  • Wykonanie ferrytowe i neodymowe

Wyładowczy cylinder separacyjny MVS

Wyładowczy cylinder separacyjny służy do ciągłej i automatycznej separacji ferromagnetycznych cząstek z chłodzących emulsji i olejów.

Korzyści wynikające z zastosowania separatora

  • Materiał pozbawiony domieszek ferromagnetycznych
  • Stała ochrona urządzenia technologicznego
  • Ciągła eksploatacja produkcyjna
  • Przedłużenie czasu użytkowania płynów tnących, chłodzących i hydraulicznych
  • Przedłużenie czasu użytkowania narzędzi maszynowych
  • Zmniejszenie zużycia pomp i dysz
  • Zmniejszenie kosztów utrzymania
  • Skrócenie przestojów produkcyjnych
  • Zwiększenia jakości produktów końcowych
  • Odpadają problemy związane z likwidacją niebezpiecznego odpadu w postaci filtrów papierowych i tekstylnych.

Jak się Tobą zaopiekujemy?

Zaopiekujemy się Państwa projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Państwu pełne wsparcie przez cały czas używania separatora.

1. Przyjedziemy

2. Zmierzymy i zaprojektujemy

3. Wyprodukujemy na wymiar

4. Zainstalujemy

5. Uruchomimy i wyszkolimy

6. Zapewnimy autoryzowany serwis

Wyładowczy cylinder separacyjny służy do ciągłej i automatycznej separacji ferromagnetycznych cząstek z chłodzących emulsji i olejów. Wyładowczy cylinder separacyjny jest bezobsługowy z wysokim poziomem separacji. Jest stosowany do wychwytywanie ferromagnetycznych cząstek z wodą mieszalnych płynów, emulsji olejowych z różną zawartością oleju mineralnego, syntetycznych płynów chłodniczych i olejów tnących itd.

Konstrukcja pojemnika separacyjnego

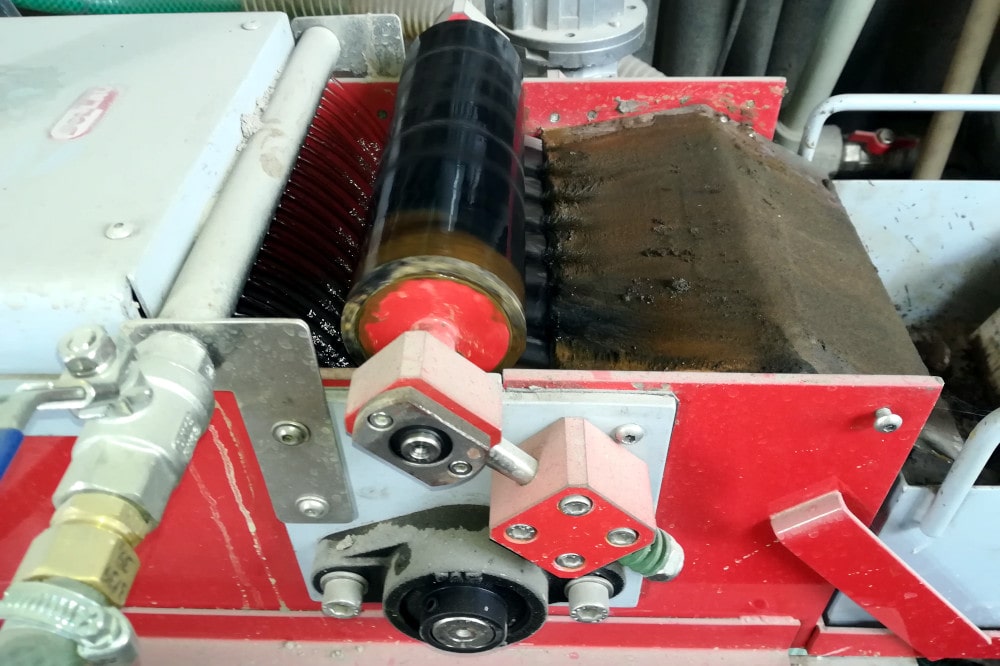

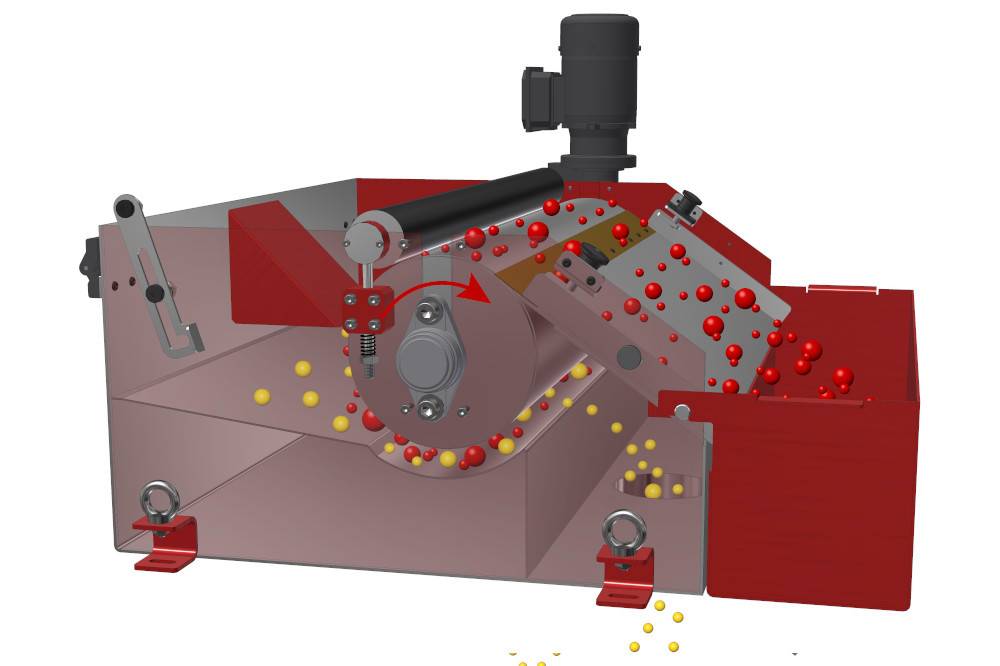

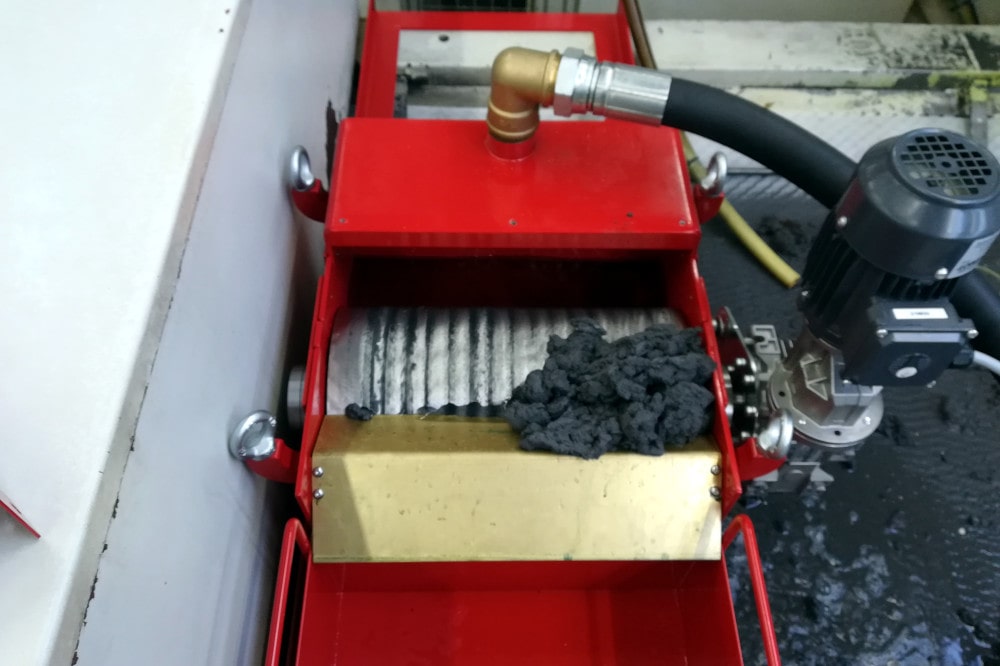

Wewnątrz cylindra magnetycznego, który obraca się na wale, jest umieszczony zestaw rdzeni magnetycznych z ferrytowych lub neodymowych magnesów. Magnetyczne cząstki metalowe zawarte w płynie są przechwytywane działaniem pola magnetycznego i wyrzucane do listwy blachy ścierającej, które ich mechanicznie ociera do pojemnika zbiorczego. Oczyszczone ciecz spływa pod cylindrem do dalszej obróbki.

Proces separacji może być zamontowany za pomocą okienka kontrolnego (wersja MVS LUX).

Jak działa pojemnik separacyjny?

Dzięki jakości materiałów zastosowanych podczas produkcji wyładowczego separatora magnetycznego (stal nierdzewna, zestaw stałych magnesów ferrytowych lub neodymowych ) i masywnej konstrukcji jest wyładowczy cylinder magnetyczny niezawodnym, bezobsługowym, łatwym do zainstalowania urządzeniem o niewielkich wymaganiach konserwacyjnych z długim okresem użytkowania. Podczas zastosowania stałych magnesów ferrytowych jest gwarantowana prawie nieograniczony okres użytkowania, ale jeżeli jest wymagana wyższa siła magnetyczna lub wychwytywanie drobnych cząsteczek ferromagnetycznych, polecamy wyposażyć cylinder niezwykle silnymi neodymowymi magnesami z ziem rzadkich.

Przez zastosowanie naszego wyładowczego cylindra separacyjnego wzrasta jakość Twoich produktów końcowych, powtórnie można wykorzystać emulsję chłodniczą, olej tnący lub smar, drastycznie zostaną ograniczone przestoje i koszty związane z czyszczeniem maszyn przestoje zamulonych przez nieczystości metalowe, ale przede wszystkim chronisz Twoje drogie urządzenie produkcyjne przez uszkodzeniem.

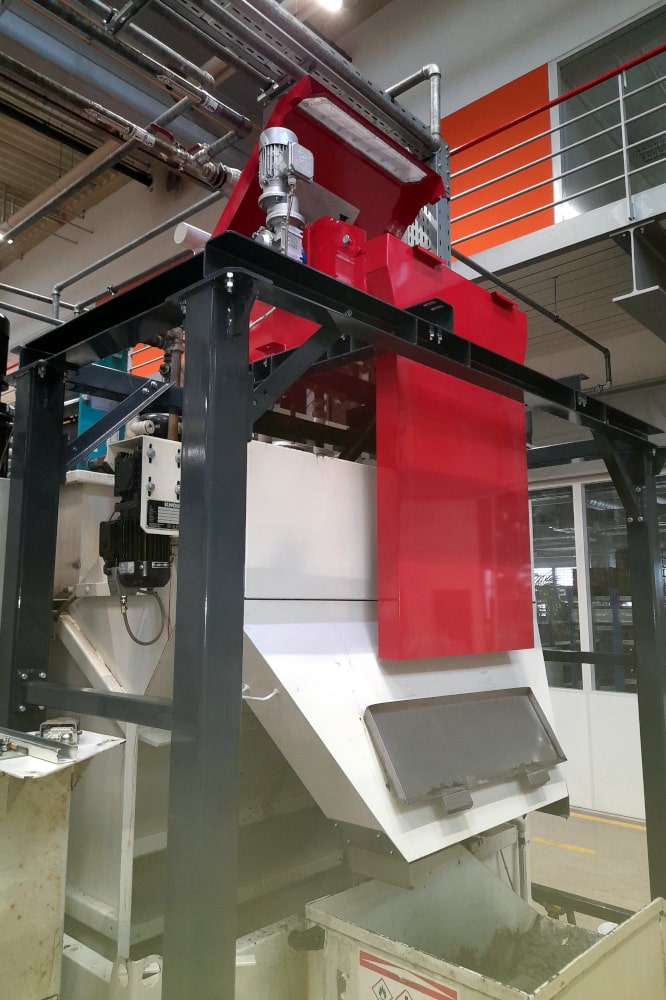

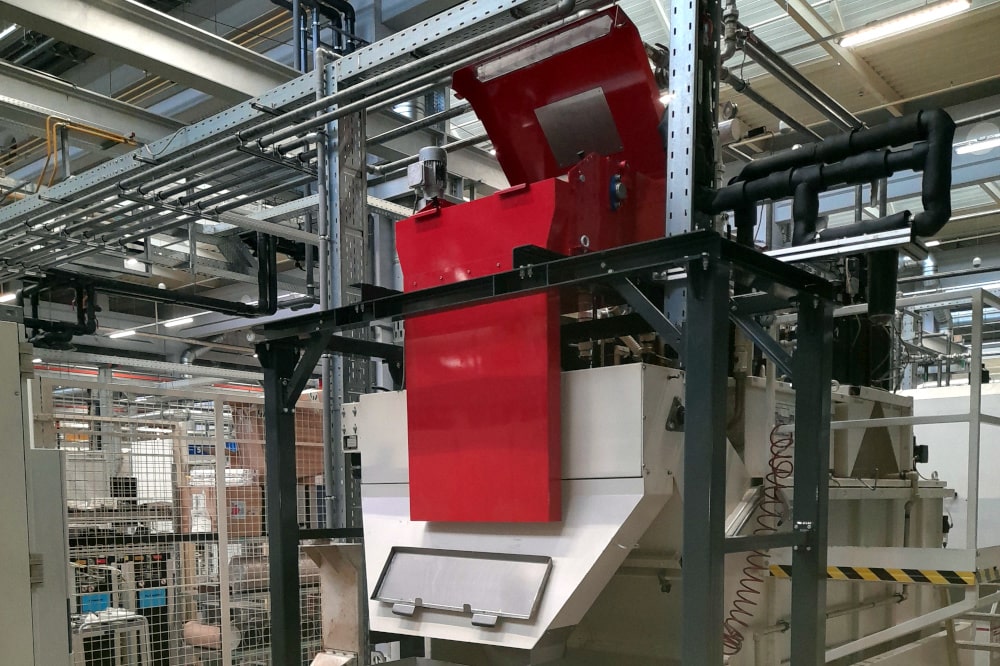

MVS-LUX

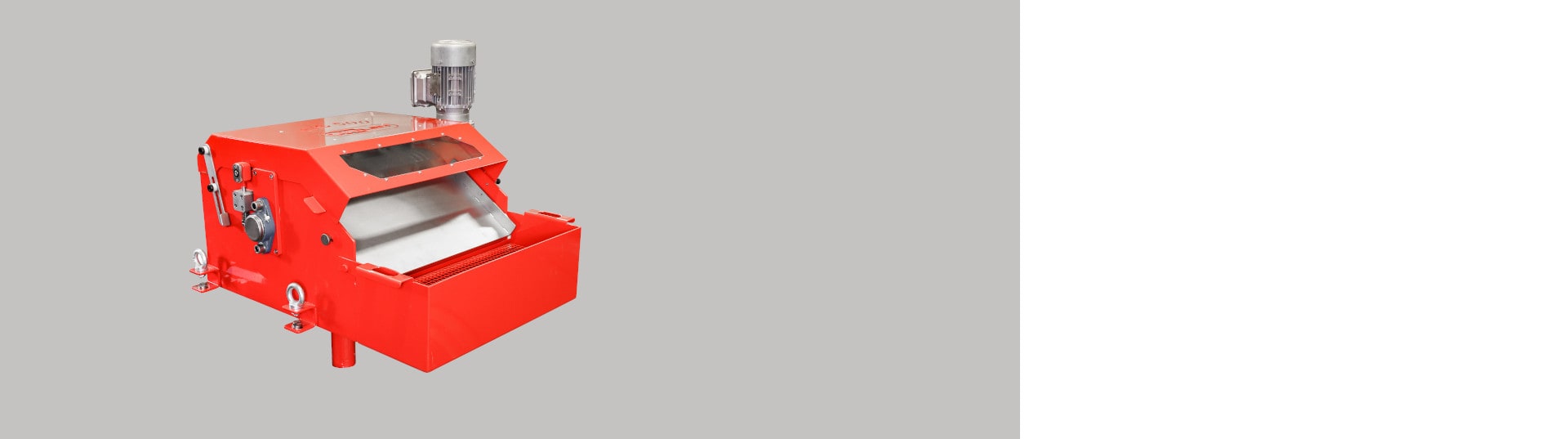

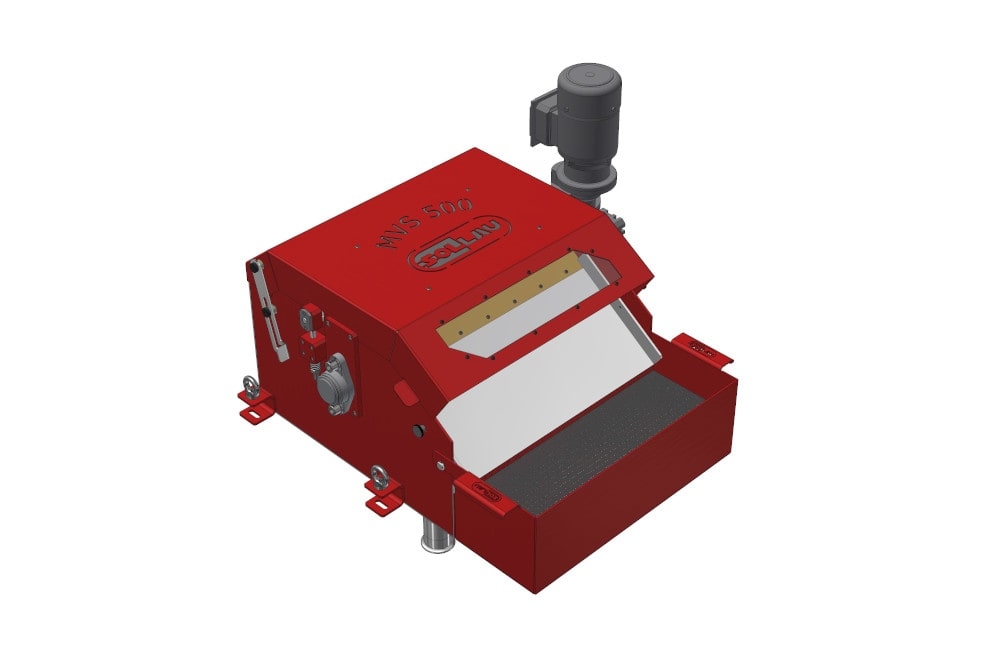

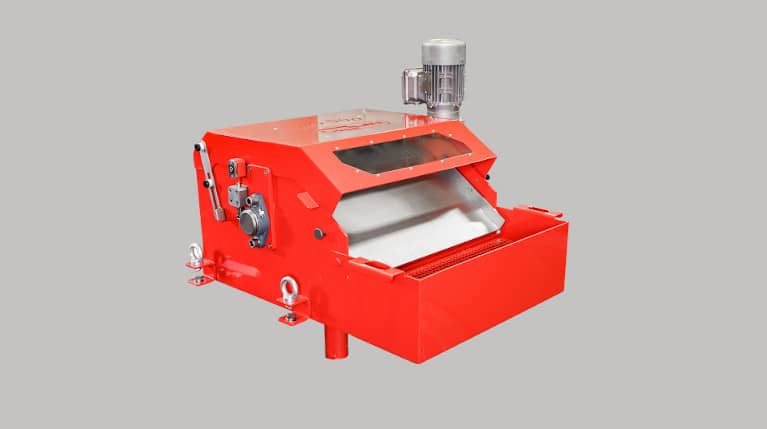

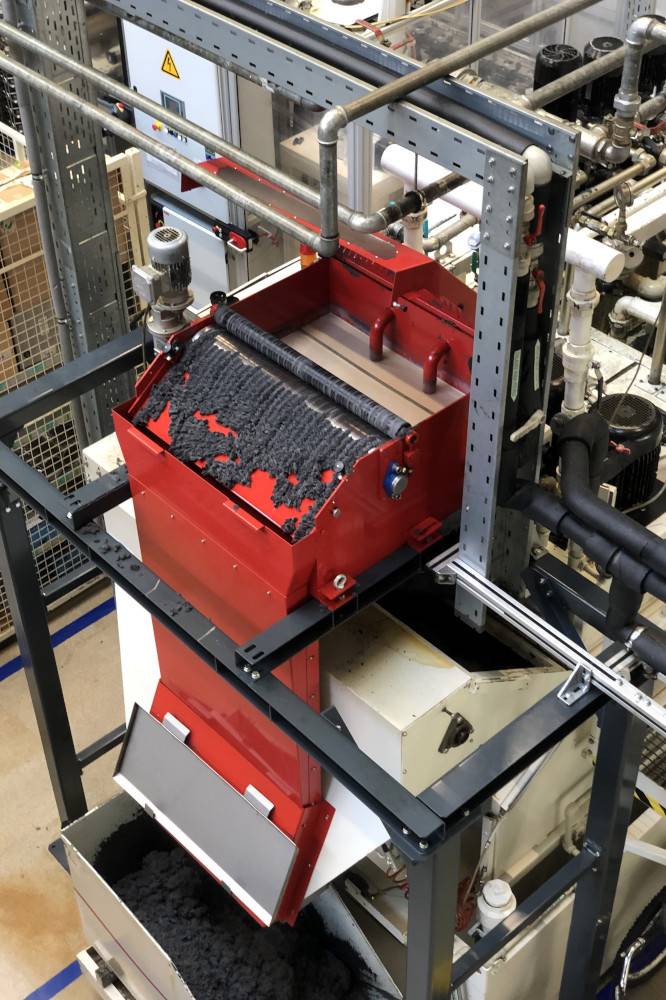

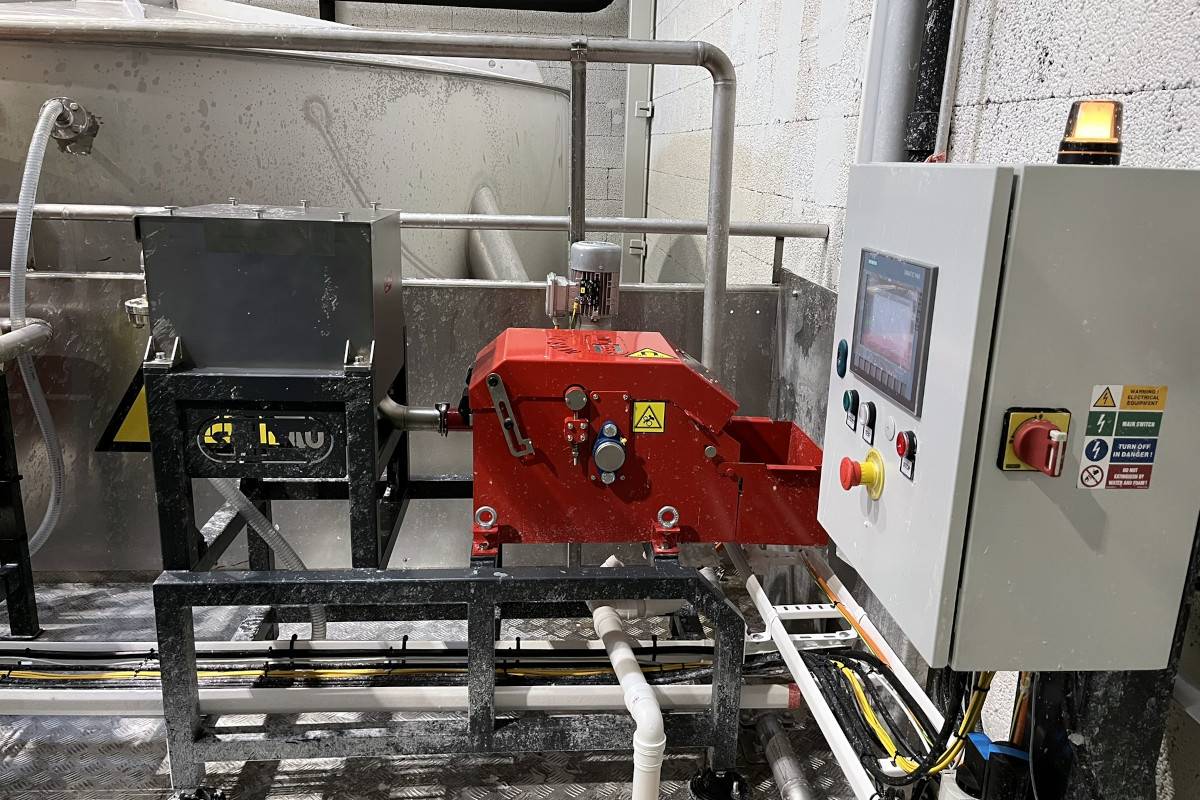

Wyładowczy cylinder separacyjny MVS-LUX

  • Automatyczne oczyszczanie bez przepływu materiału
  • Wielka magnetyczna powierzchnia przechwytująca
  • Cylinder ciśnieniowy do usunięcia płynów z odseparowanych cząstek ferromagnetycznych
  • Podnoszona pokrywa górna
  • Wziernik do sprawdzania procesu separacji
  • Pojemnik na odpady

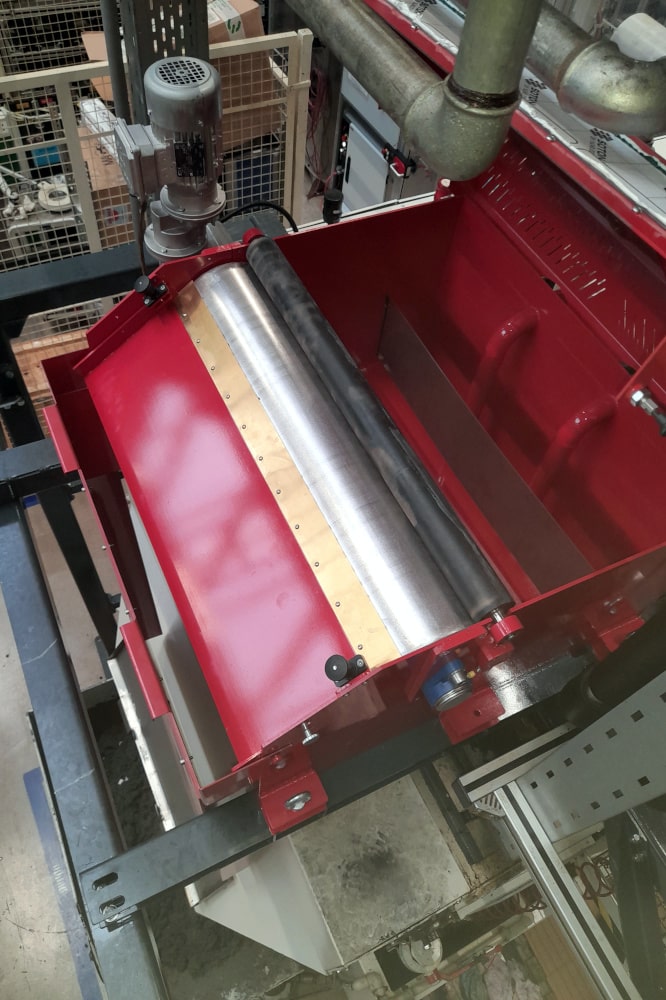

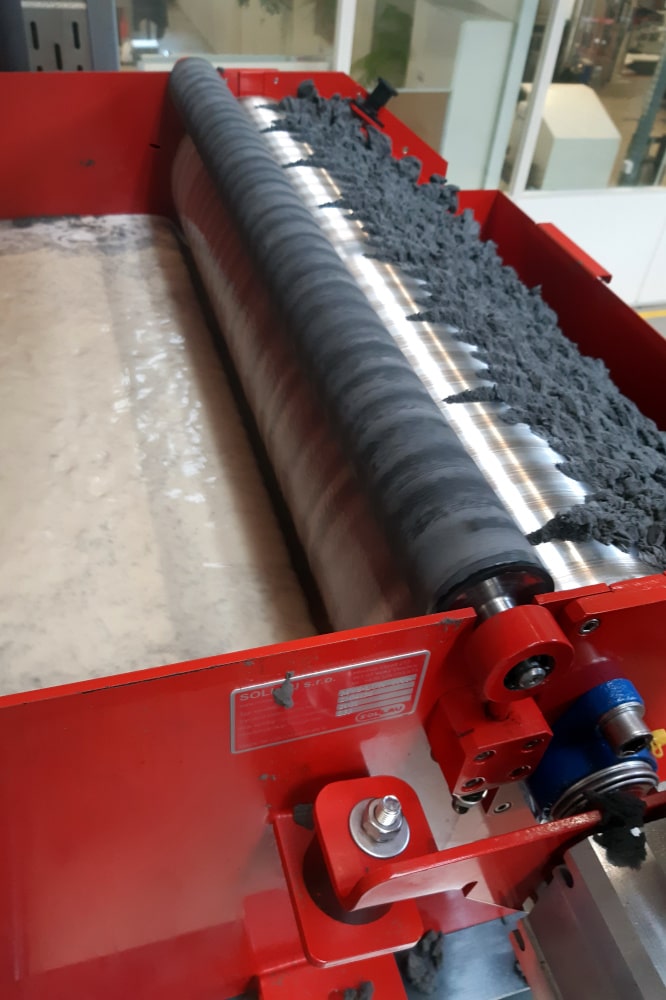

Ta najwyższa wersja cylindra magnetycznego do czyszczenia płynów technicznych odróżnia się od zwykle stosowanych podobnych urządzeń specjalnym wyposażeniem i wykonaniem. MVS LUX jest wyposażony dociskowym cylindrem gumowym, który wyciska z separowanych cząstek ferromagnetycznych płyn techniczny. Tym sposobem z jednej strony podwyższa się ilość oczyszczonego płynu, z drugiej strony usuwane metalowe nieczystości następnie można łatwiej obrabiać jako cenny surowiec wtórny. Do monitorowania stanu urządzenia wyładowczy cylinder separacyjny został wyposażony wziernikiem oraz podnoszoną pokrywą górną. Integralną część MVS LUX stanowi także pojemnik do wychwytywania ferromagnetycznych nieczystości, gwarantujący nieprzerwaną długookresową separację.

Wersja neodymowa

ProduktMaks. wydajność emulsji wodnej (l/min)Maks. wydajność emulsji olejowej (l/min)Szerokość robocza (mm)Karta danych (EN)
MVS-LUX 300 N 250 190 325 pokaż PDF
MVS-LUX 500 N 310 230 525 pokaż PDF
MVS-LUX 800 N 380 285 825 pokaż PDF
MVS-LUX 1000 N 480 360 1025 pokaż PDF

Wersja ferrytowa

ProduktMaks. wydajność emulsji wodnej (l/min)Maks. wydajność emulsji olejowej (l/min)Szerokość robocza (mm)Karta danych (EN)
MVS-LUX 300 F 250 190 325 pokaż PDF
MVS-LUX 500 F 310 230 525 pokaż PDF
MVS-LUX 800 F 380 285 825 pokaż PDF
MVS-LUX 1000 F 480 360 1025 pokaż PDF

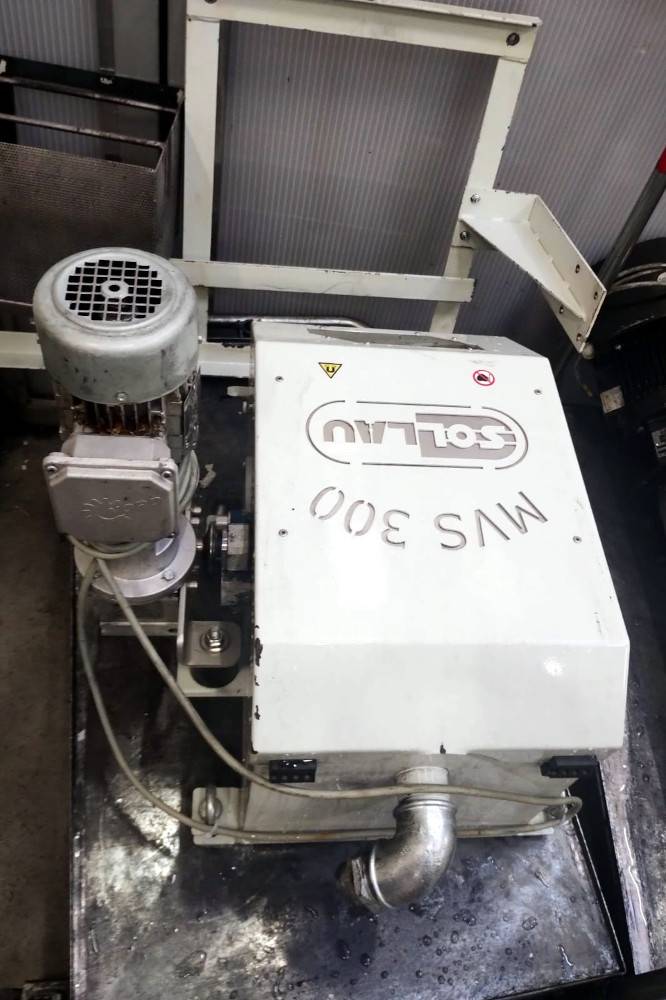

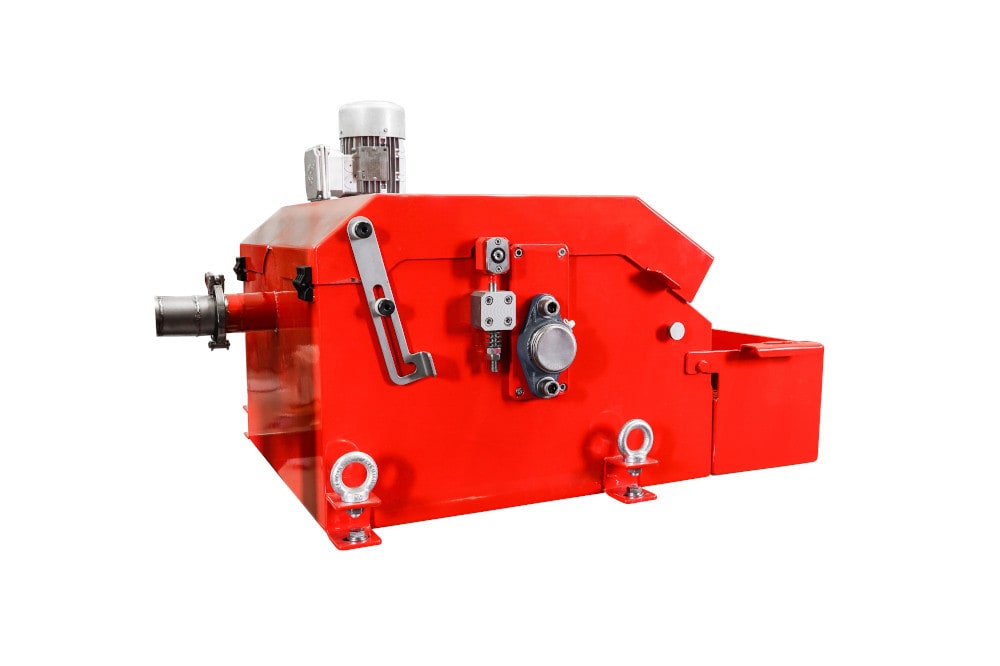

MVS

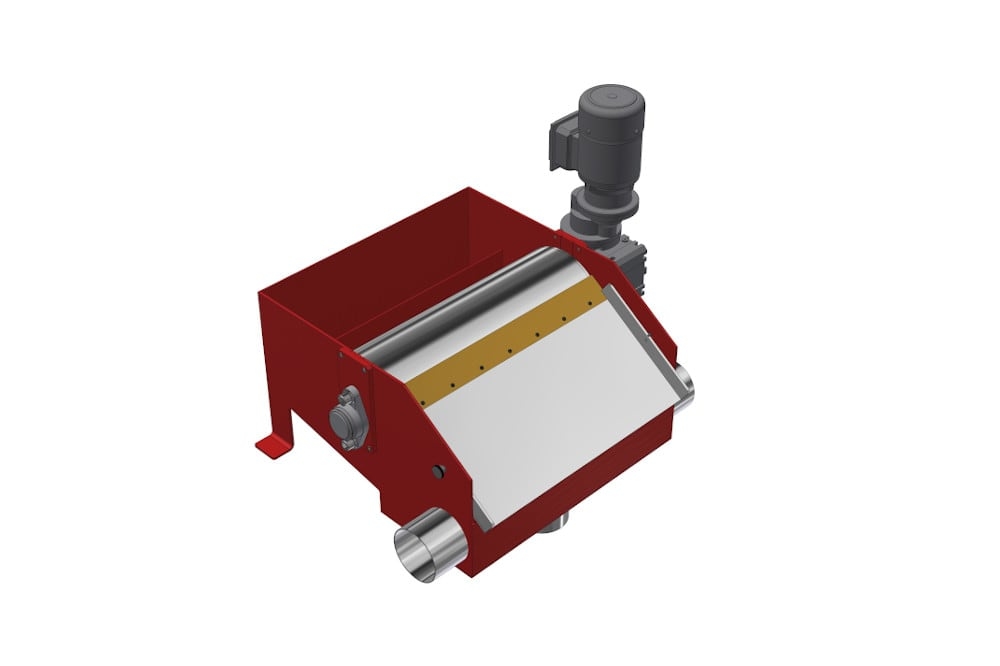

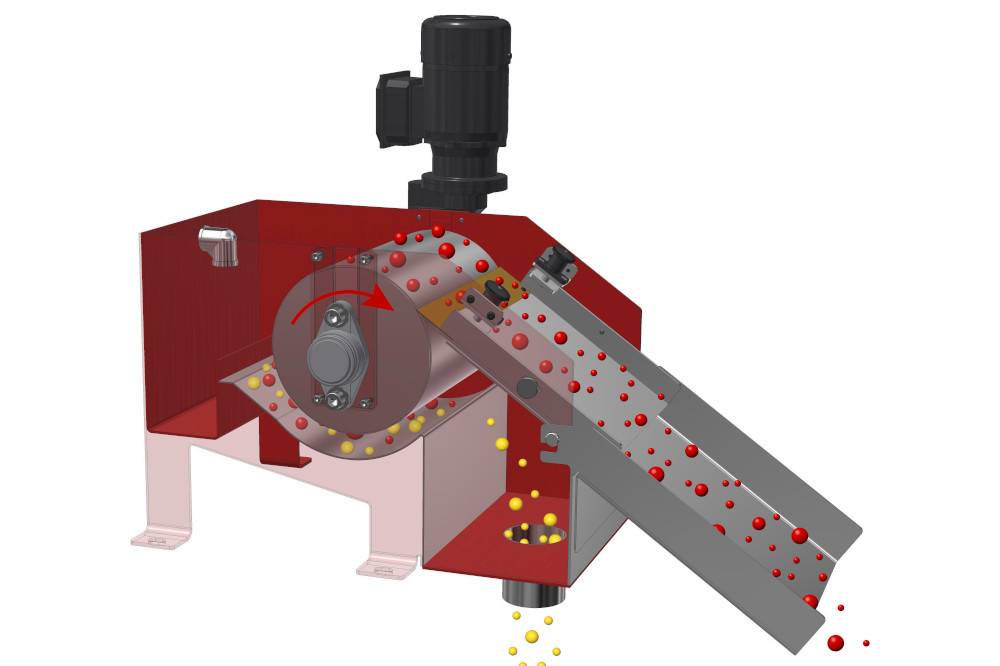

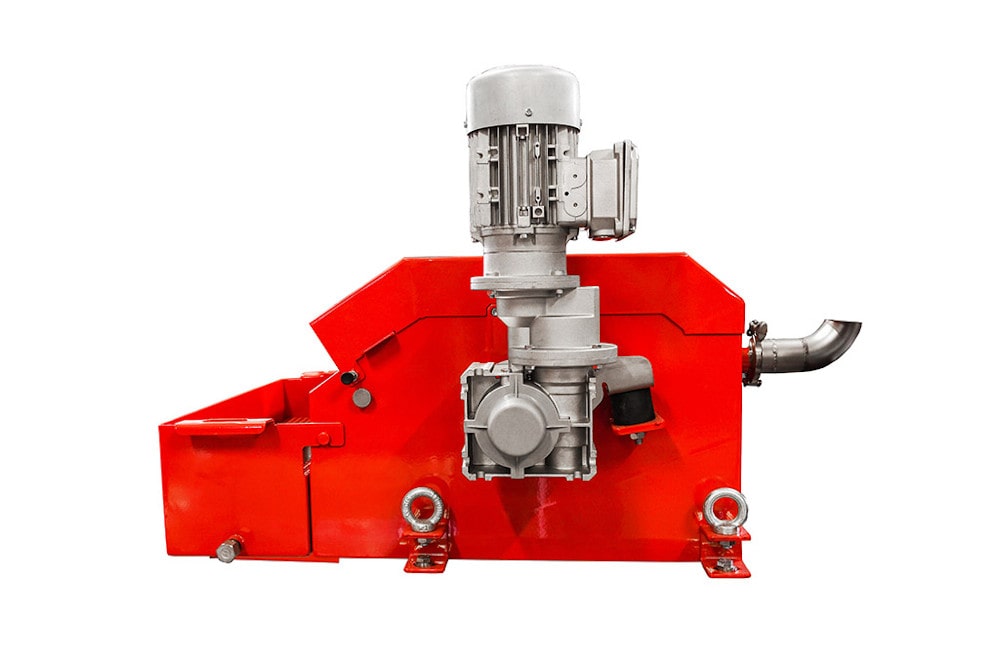

Wyładowczy cylinder separacyjny MVS

  • Automatyczne oczyszczanie bez przepływu materiału
  • Wielka magnetyczna powierzchnia przechwytująca
  • Niskie koszty nabycia

MVS to konstrukcyjnie uproszczona wersja wykonania MVS LUX. Podczas przygotowania tej wersji staraliśmy się przede wszystkim udostępnić jakościowe cylindry wyładowcze cylinder także dla tych klientów, dla których jest MVS LUX zbyt drogi lub zbyt skomplikowany. Wynikiem jest MVS, który co prawda nie posiada elementy specjalnego wyposażenia, z punktu widzenia skuteczności i siły magnetycznej jest owszem całkowicie porównywalny z MVS LUX.

Wersja neodymowa

ProduktMaks. wydajność emulsji wodnej (l/min)Maks. wydajność emulsji olejowej (l/min)Szerokość robocza (mm)Karta danych (EN)
MVS 300 N 250 190 325 pokaż PDF
MVS 500 N 310 230 525 pokaż PDF
MVS 800 N 380 285 825 pokaż PDF
MVS 1000 N 480 360 1025 pokaż PDF

Wersja ferrytowa

ProduktMaks. wydajność emulsji wodnej (l/min)Maks. wydajność emulsji olejowej (l/min)Szerokość robocza (mm)Karta danych (EN)
MVS 300 F 250 190 325 pokaż PDF

MVS 500 F

310 230 525 pokaż PDF
MVS 800 F 380 285 825 pokaż PDF
MVS 1000 F 480 360 1025 pokaż PDF


W jakich dziedzinach przemysłowych zostanie zastosowany cylinder magnetyczny?

Idealnym zakresem do zastosowania MVS jest przemysł maszynowy.
