Zalety separatora magnetycznego MSS-MC

  • Magnesy neodymowe z indukcją aż 18 700 G
  • Produkcja separatora na zamówienie
  • Wychwytywanie cząstek Fe od 1 mikrona
  • Wypożyczanie separatora
  • Testowanie materiału
  • Szybkie i proste czyszczenie

Separatory magnetyczne rusztowe MSS-MC

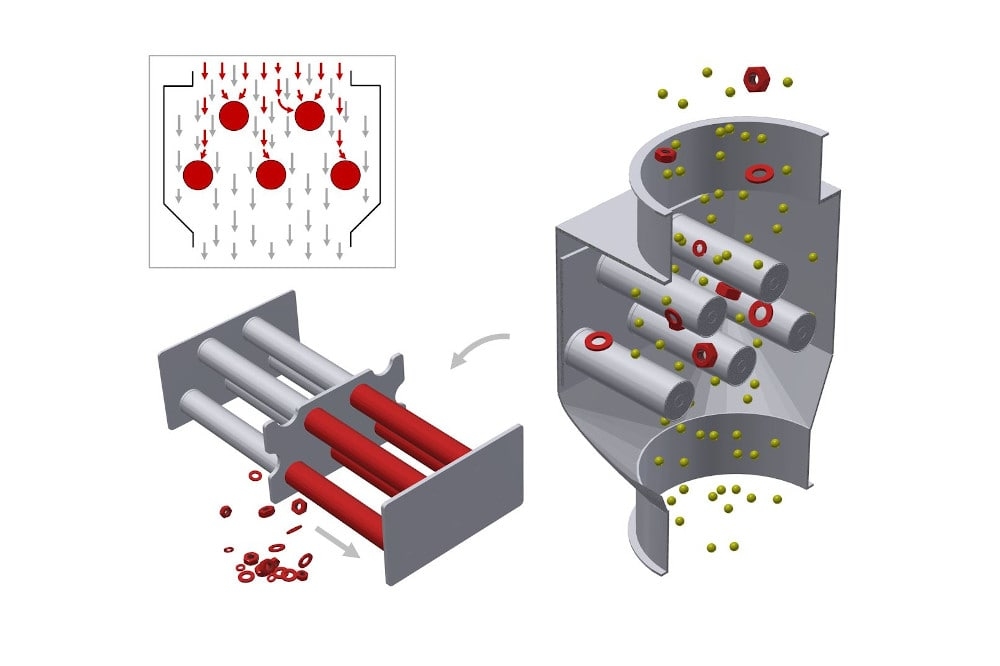

Ogólna zasada działania separatora magnetycznego MSS-MC

Separator magnetyczny rusztowy umożliwia łatwe i szybkie oddzielenie magnetycznych zanieczyszczeń metalicznych od czyszczonego produktu i chroni przed uszkodzeniem maszyny i urządzenia, które następnie przetwarza oczyszczony materiał.

Korzyści wynikające z zastosowania separatora

  • Materiał bez domieszek ferromagnetycznych
  • Stała ochrona urządzenia technologicznego
  • Ciągła praca produkcyjna

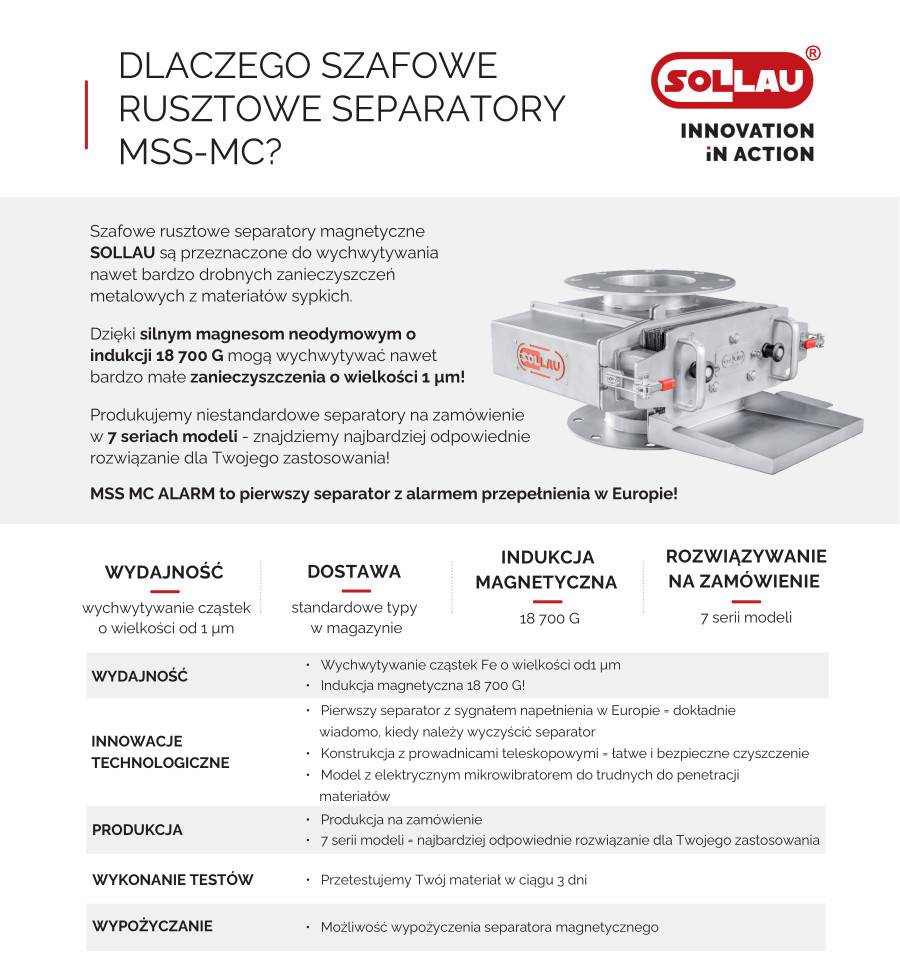

Dlaczego warto wybrać separatory magnetyczne rusztowe SOLLAU?

Pobierz PDF
(Rozmiar 768 kB)


Jak się Tobą zaopiekujemy?

Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.

1. Przyjedziemy

2. Zmierzymy i zaprojektujemy

3. Wyprodukujemy na zamówienie

4. Zainstalujemy

5. Uruchomimy i przeszkolimy

6. Zapewnimy autoryzowany serwis

Gwarantujemy wykonanie testów w ciągu 3 dni!Gwarantujemy wykonanie testów w ciągu 3 dni!

Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!

Konstrukcja separatora rusztowego

Podstawa separatora magnetycznego rusztowego składa się z jednego lub dwóch wysuwnych rusztów magnetycznych ze stali nierdzewnej, przez które spada oczyszczony materiał proszkowy. Bardzo silne pole magnetyczne, generowane przez magnesy neodymowe wewnątrz rur rusztów, zatrzymuje cząstki ferromagnetyczne na powierzchni rusztów. Jeżeli w separatorze znajdują się dwa ruszty, są one umieszczone jeden nad drugim, przy czym górny ruszt zawiera o jedną rurę mniej niż dolny. W ten sposób utworzone sito magnetyczne ma bardzo intensywny kontakt z przepływającym materiałem, potrafi wychwytywać nawet najmniejsze zanieczyszczenia metaliczne i zapewnia bardzo wysoki poziom separacji.

Do jakiego rurociągu podłącza się separator?

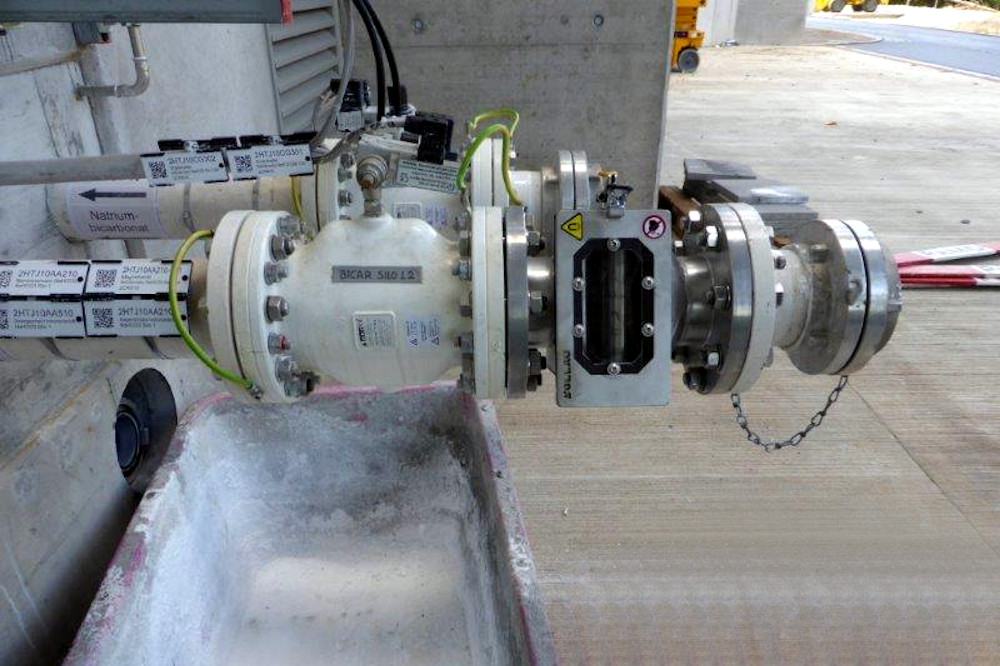

Aby zapewnić szybkie i łatwe podłączenie obudowa separatora została zakończona kołnierzami (standardowymi, typu Jacob lub kołnierzami zgodnie z wymaganiami klienta). Zwykle produkujemy średnice 100, 150, 200, 250 i 300 mm, ale możemy dostosować rozmiar i kształt do Twoich wymagań.

Separator magnetyczny rusztowy oferujemy w trzech różnych obróbkach powierzchniowych:

  • piaskowanie (Ra 1,6 µm)
  • polerowanie wewnętrzne (Ra 0,14 µm)
  • wersja w pełni polerowana (Ra 0,14 µm)

Certyfikat TESYDOSOLLAU – nasze produkty są spawane przez prawdziwych profesjonalistów!

Uprawnienia firmy SOLLAU:
Uprawnienia do spawania urządzeń ciśnieniowych zgodnie z PED 2014 / 68 / EU

Certyfikat zgodnie z EN-ISO 3834-2, EN 1090-2, EN 13480-1 do 5, EN 13445-1 do 5

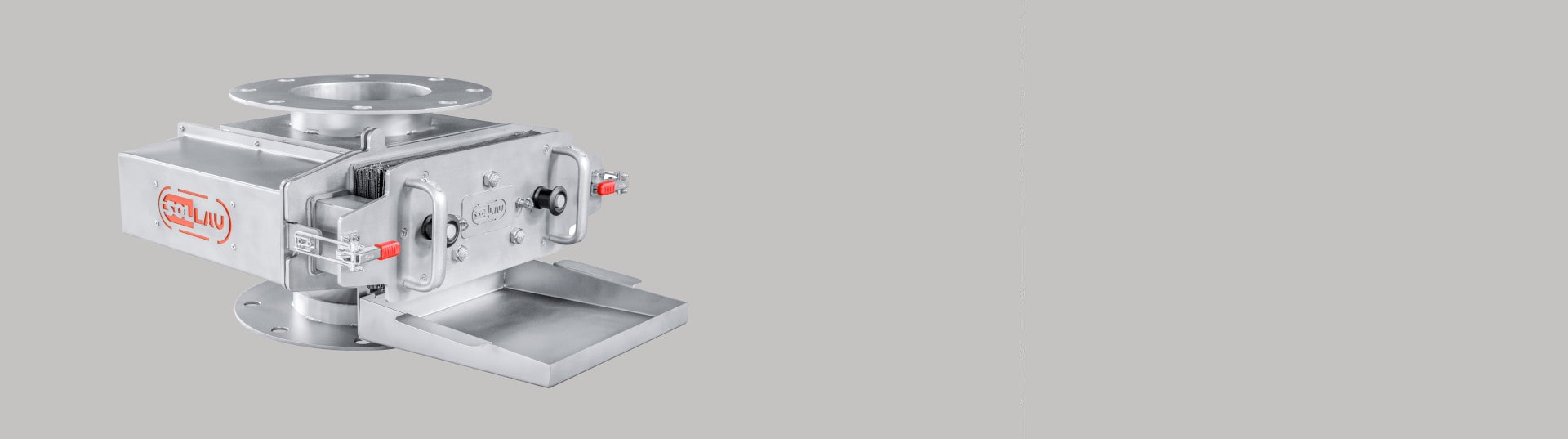

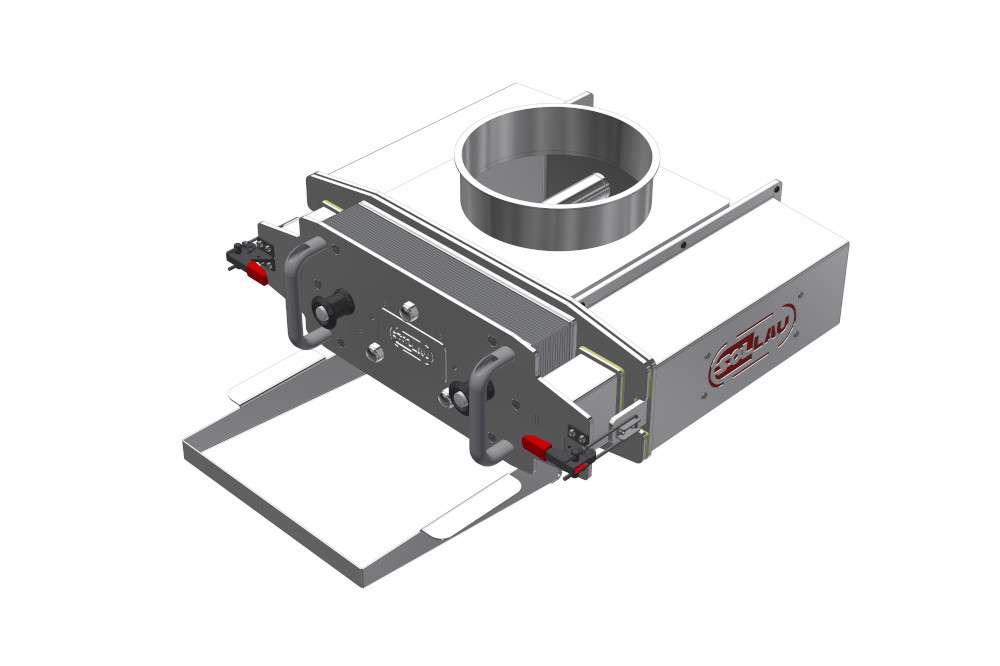

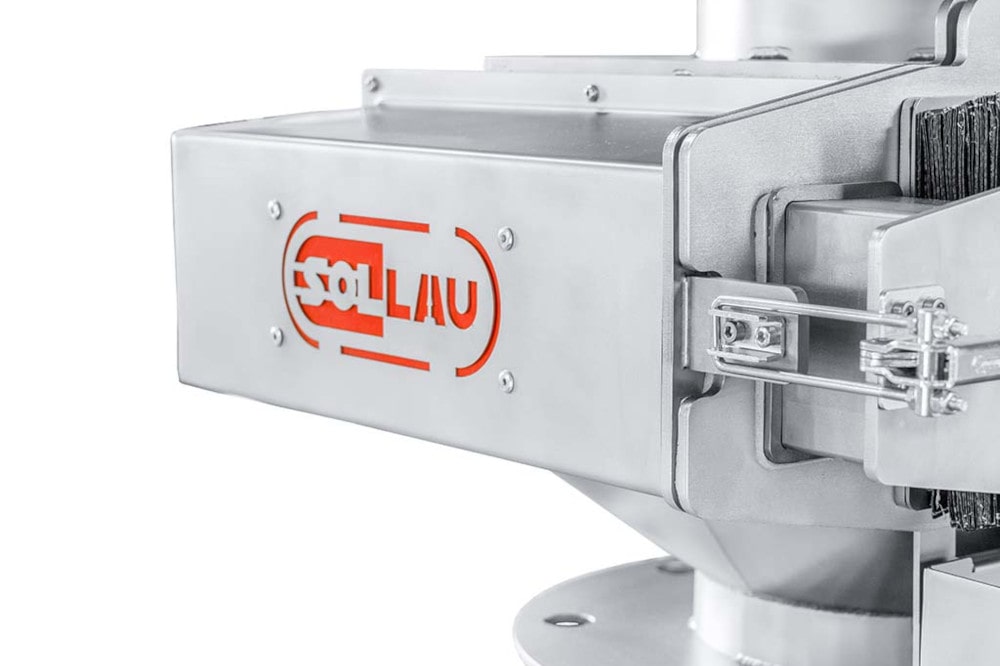

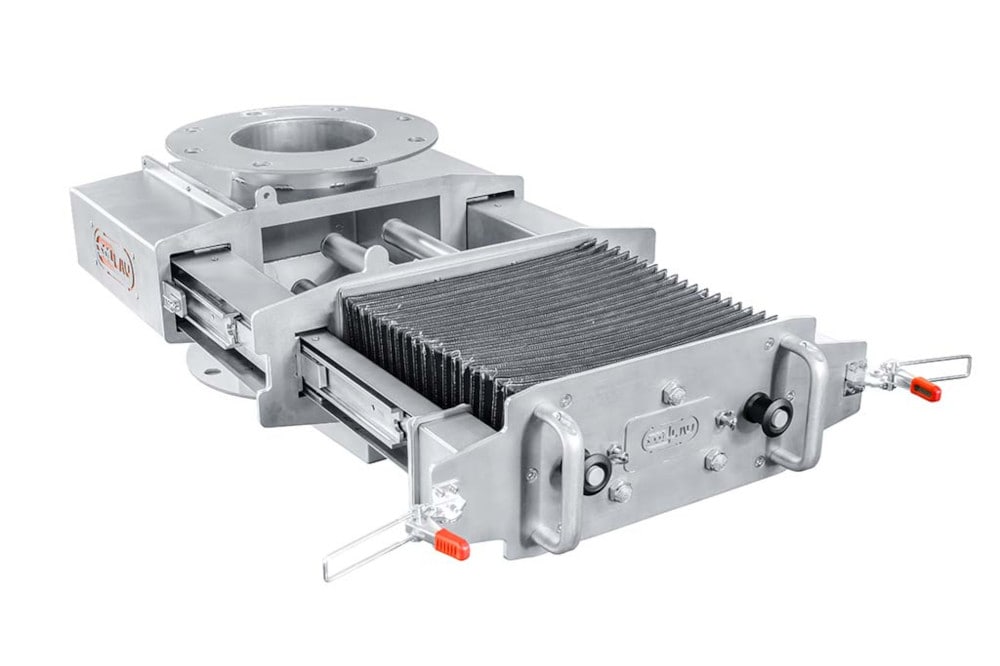

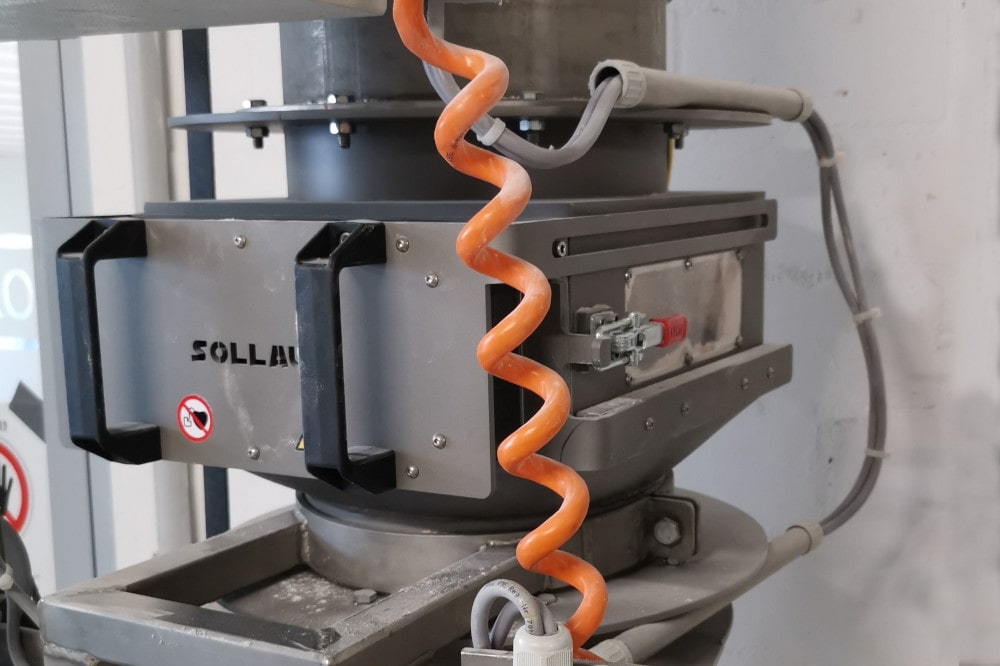

MSS-MC LUX

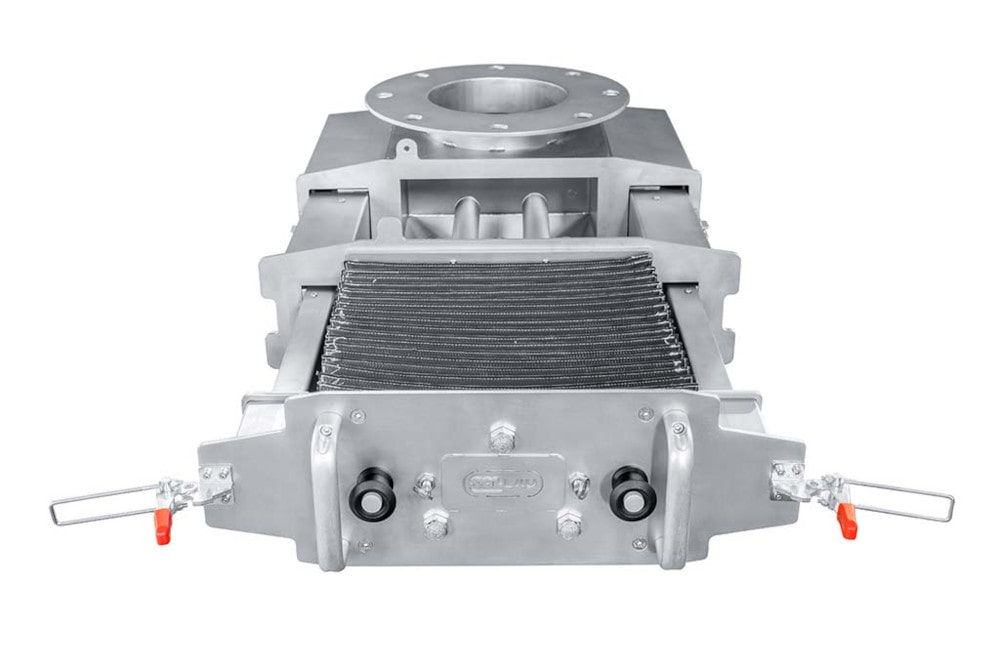

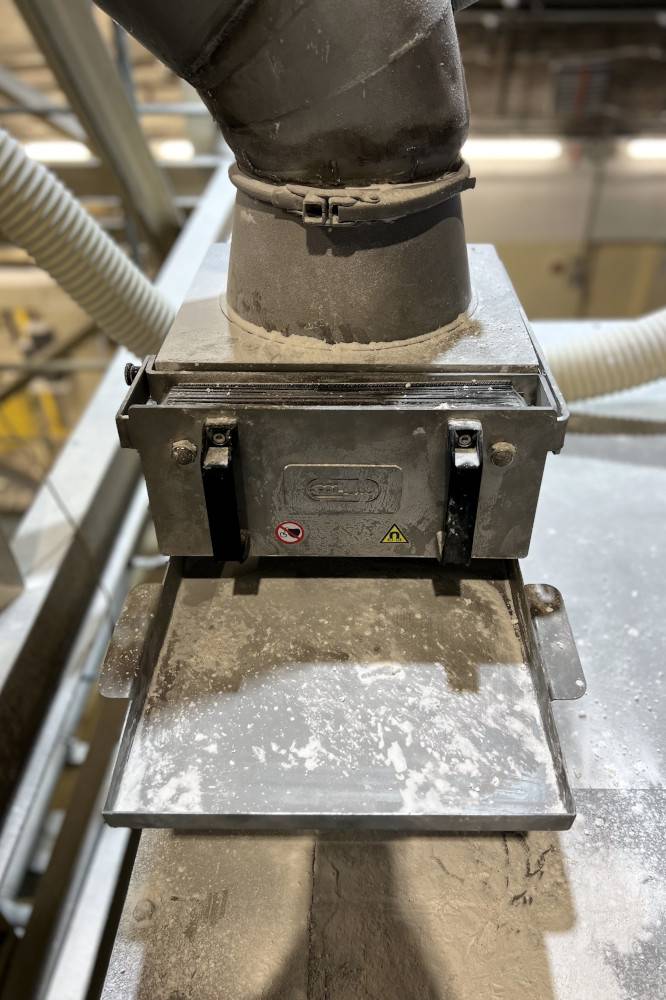

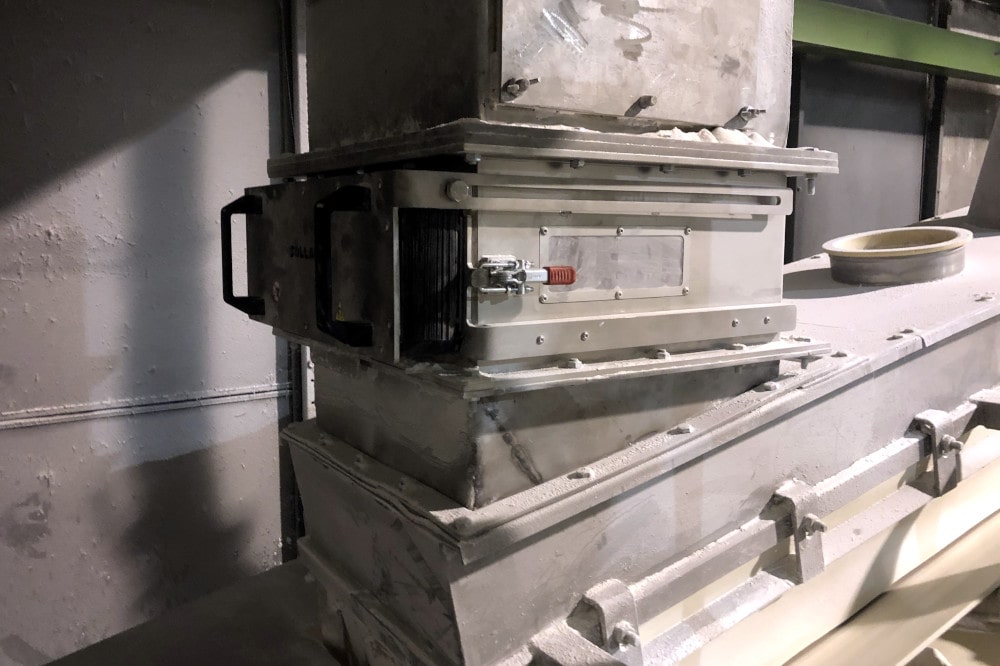

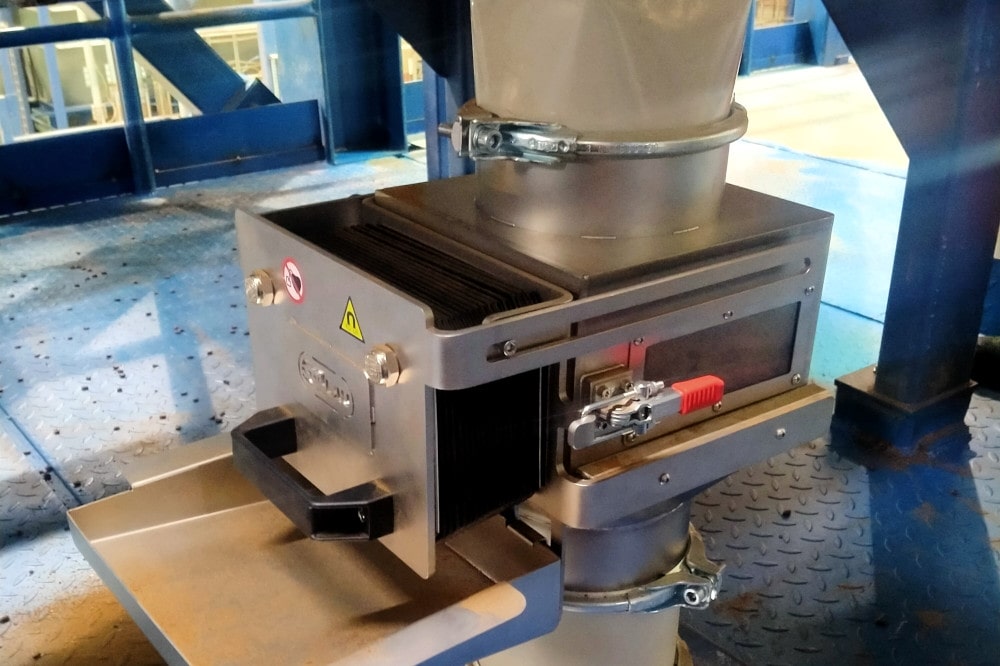

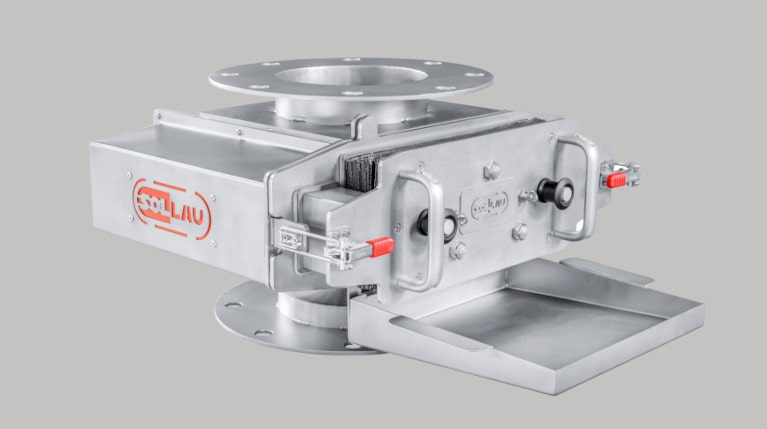

Separator magnetyczny rusztowy MSS-MC LUX

  • Separacja dwustopniowa
  • Tuleja ochronna rdzenia magnetycznego
  • Łatwe, szybkie i bezpieczne czyszczenie
  • Duża różnorodność połączeń
  • Indukcja 18 700 G na rdzeniu a 12 200 G na osłonie

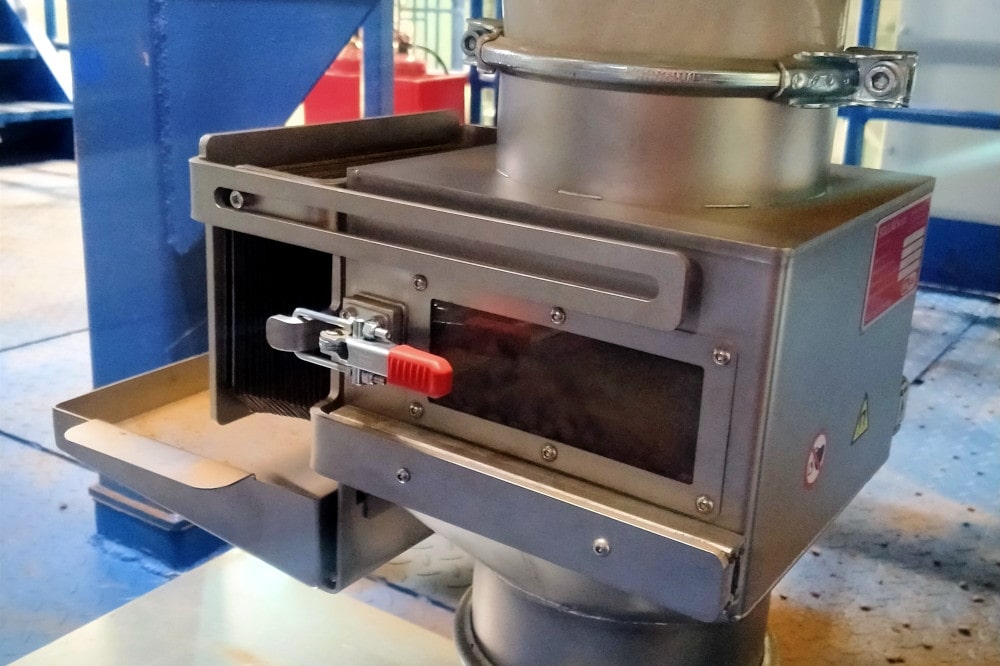

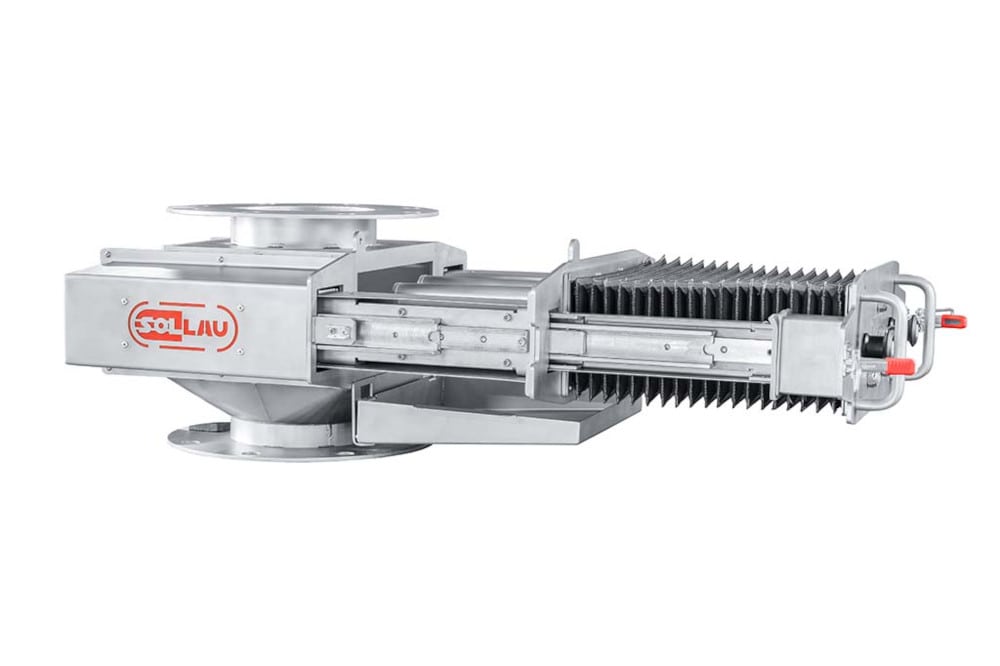

Wyjątkowość tego modelu polega na systemie teleskopowych przesuwów rusztu magnetycznego i ponadstandardowej ochronie rdzeni magnetycznych. System ten sprawia, że czyszczenie rusztu magnetycznego jest bardzo łatwe.

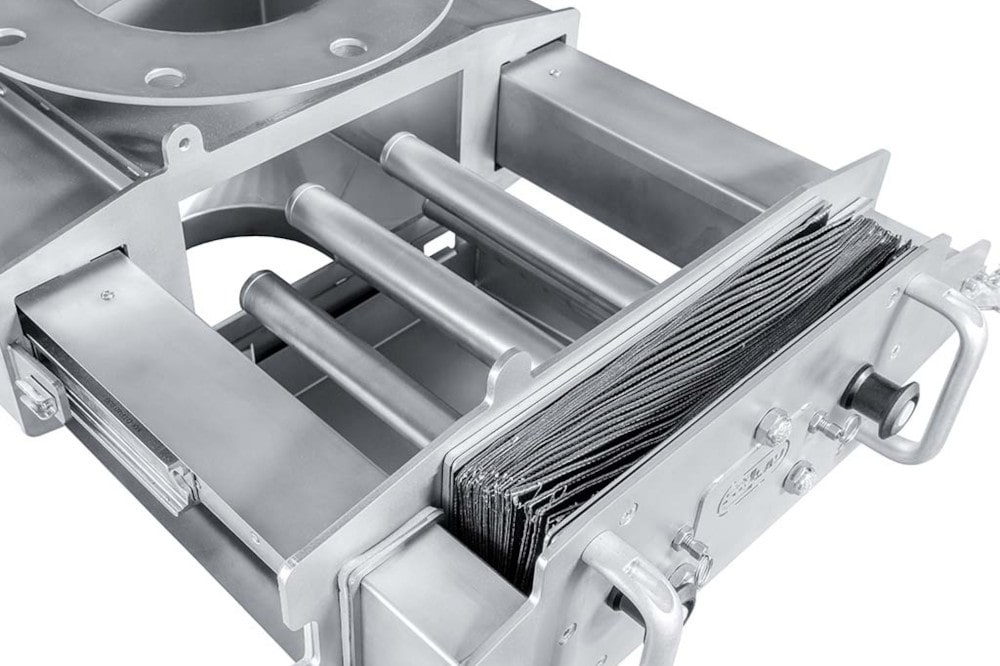

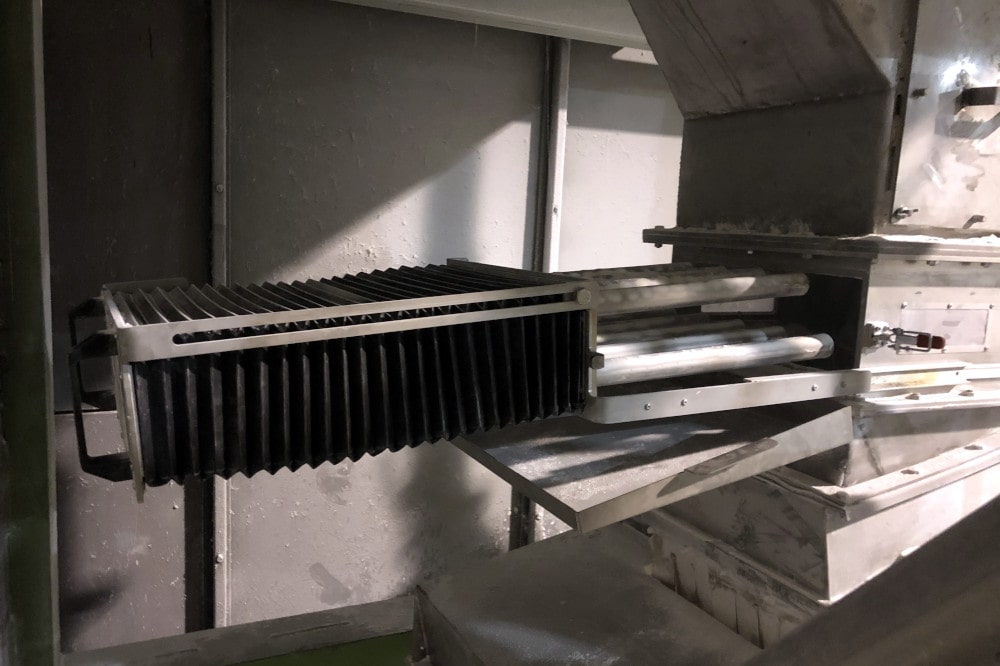

Podczas czyszczenia separatora magnetycznego rdzenie magnetyczne są chronione przez specjalny mieszek ochronny, który spełnia jednocześnie trzy funkcje:

  1. Zapobiega niechcianemu przeskakiwaniu zanieczyszczeń ferromagnetycznych z powierzchni rusztu ze stali nierdzewnej na rdzenie magnetyczne.
  2. Chroni rdzenie magnetyczne np. przed zakurzeniem (oczyszczanym materiałem itp.)
  3. Eliminuje ryzyko zanieczyszczenia oczyszczanego materiału np. kawałkiem odłamanego rdzenia magnetycznego.

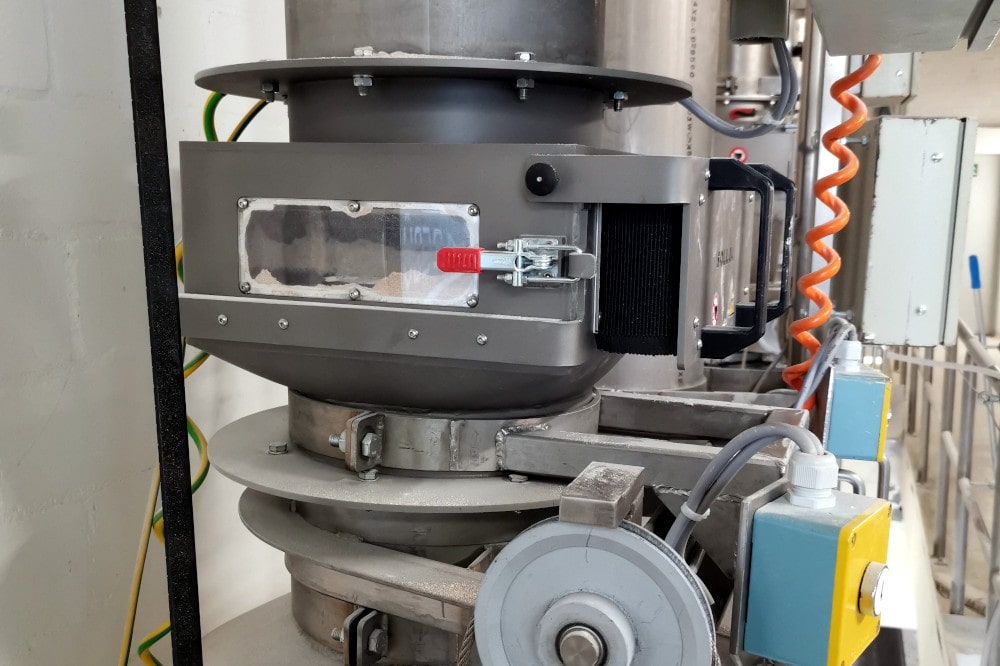

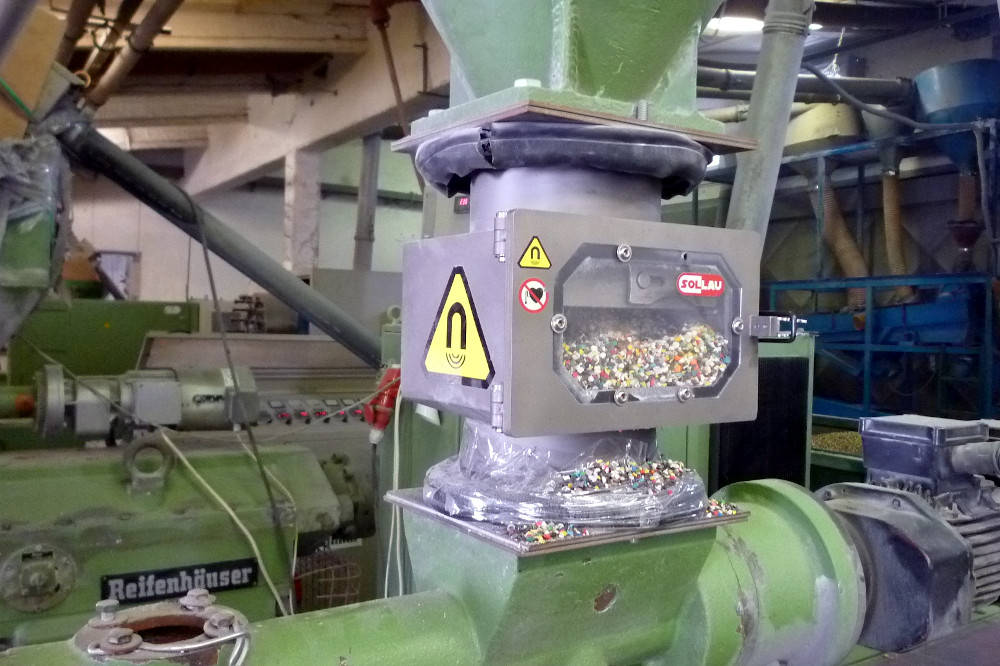

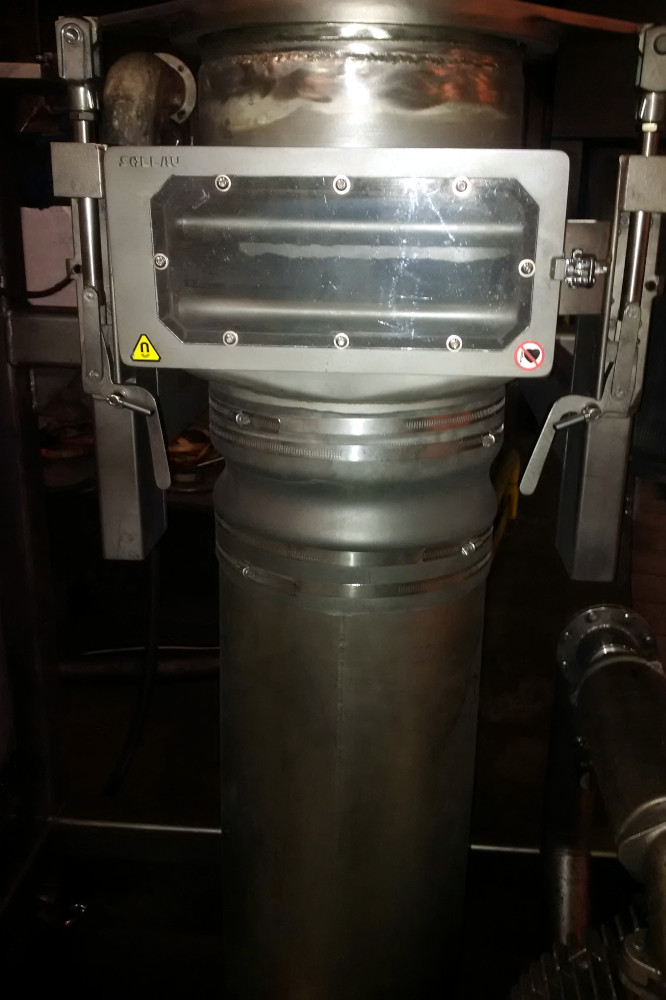

Po bokach separator jest wyposażony w przezroczyste okienka, dzięki czemu można na bieżąco kontrolować strumień materiału i aktualne zanieczyszczenie rur. Na specjalne życzenie separator może być wyposażony w klapę do ręcznego przerywania strumienia materiału, blokadę bezpieczeństwa itp.

Możemy wyprodukować ten separator magnetyczny z maksymalną indukcją 18 700 G na rdzeniu i 11 700 G na osłonie rury magnetycznej. Tolerancja +/- 10%.

ProduktWydajność maks. (m3/h)Średnica wejściowa/wyjściowa (mm)Karta techniczna
MSS-MC LUX 100/3 N 4 99 pokaż PDF
MSS-MC LUX 120/3 N 4 119 pokaż PDF
MSS-MC LUX 100/5 N 4 99 pokaż PDF
MSS-MC LUX 150/5 N 7 149 pokaż PDF
MSS-MC LUX 200/5 N 8 199 pokaż PDF
MSS-MC LUX 200/7 N 8 199 pokaż PDF
MSS-MC LUX 250/9 N 11 249 pokaż PDF
MSS-MC LUX 300/9 N 15 299 pokaż PDF

Separatory magnetyczne produkujemy w trzech poziomach indukcji magnetycznej


 Poziom 1
(standardowy)
Poziom 2
(najwyższa siła rozdzierania)
Poziom 3
(najwyższa indukcja magnetyczna)
Indukcja na rdzeniu 17 000 G 16 100 G 18 700 G
Indukcja na obudowie 10 700 G 10 600 G 12 200 G
Siła odrywająca na rdzeniu 107 N 176 N 149 N
Siła odrywania na obudowie 74 N 140 N 101 N

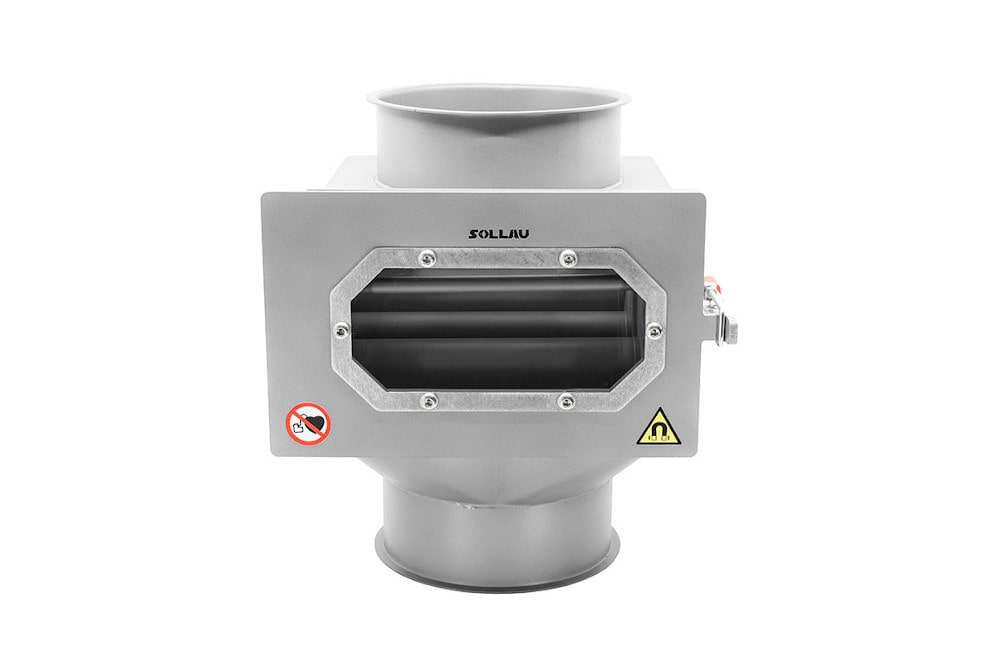

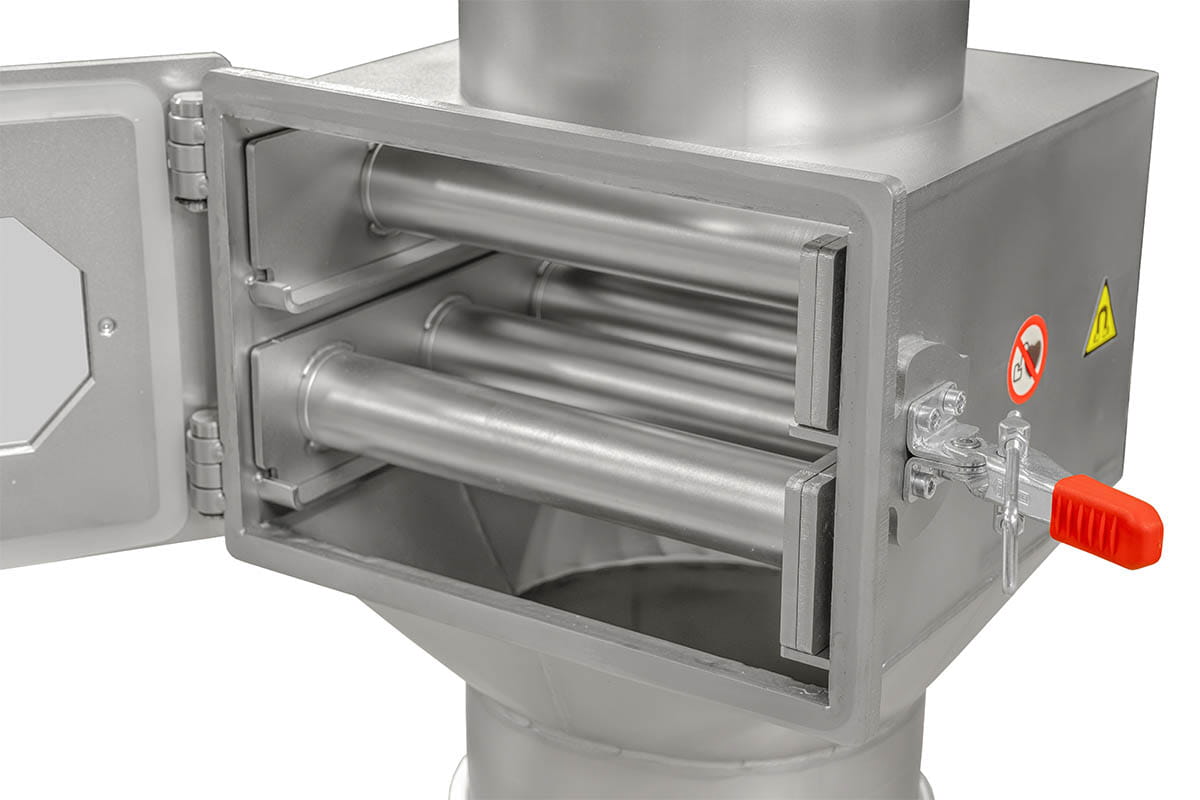

MSS-MC

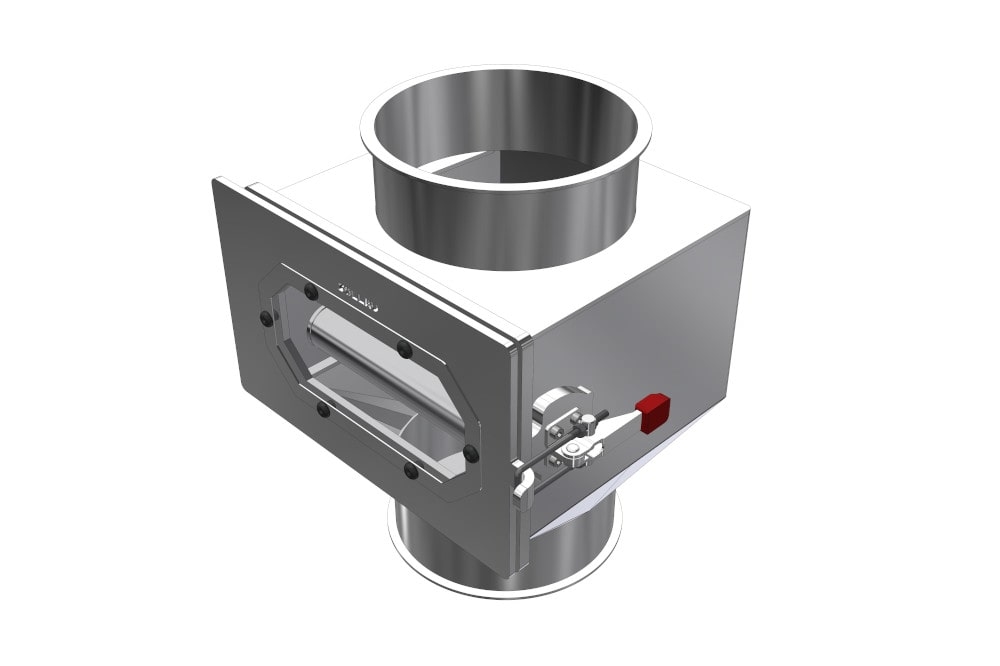

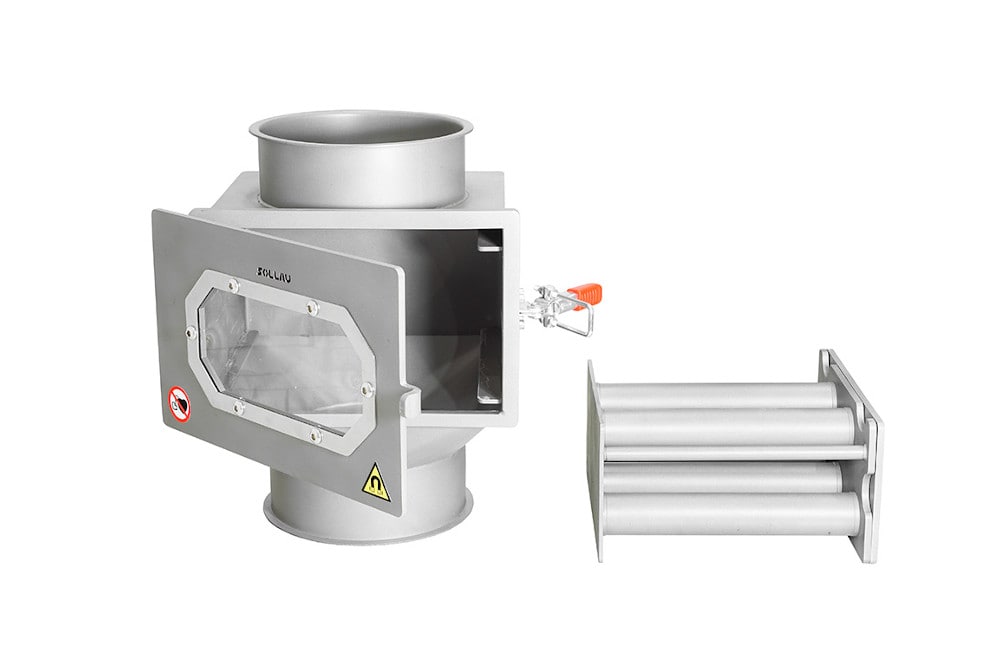

Separator magnetyczny rusztowy MSS-MC

  • Separacja dwustopniowa
  • Wziernik przedni
  • Wyjmowany ruszt
  • Duża różnorodność połączeń
  • Indukcja 18 700 G na rdzeniu a 12 200 G na osłonie

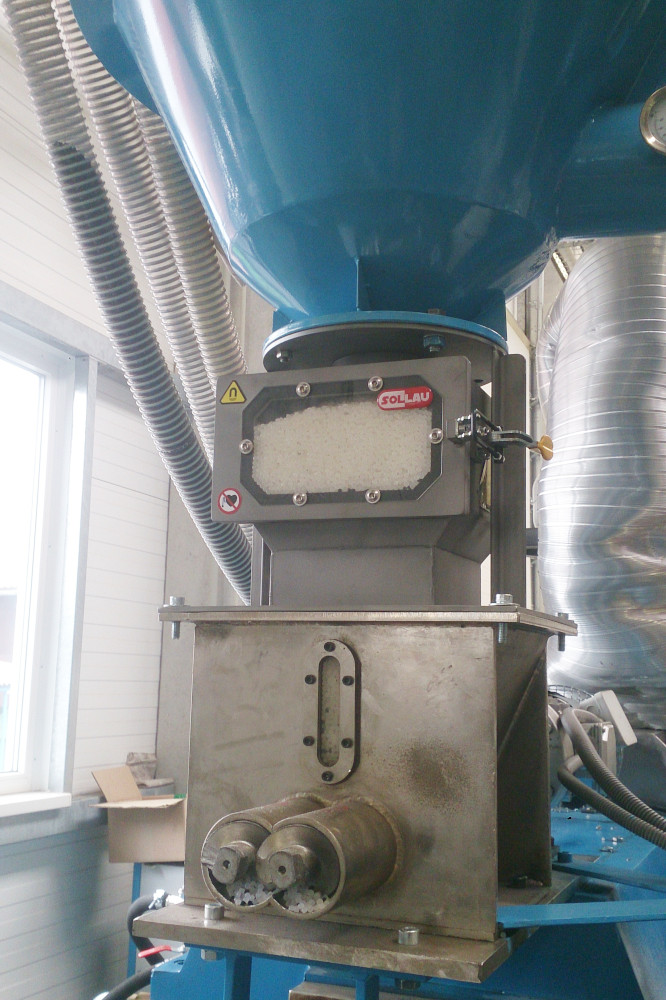

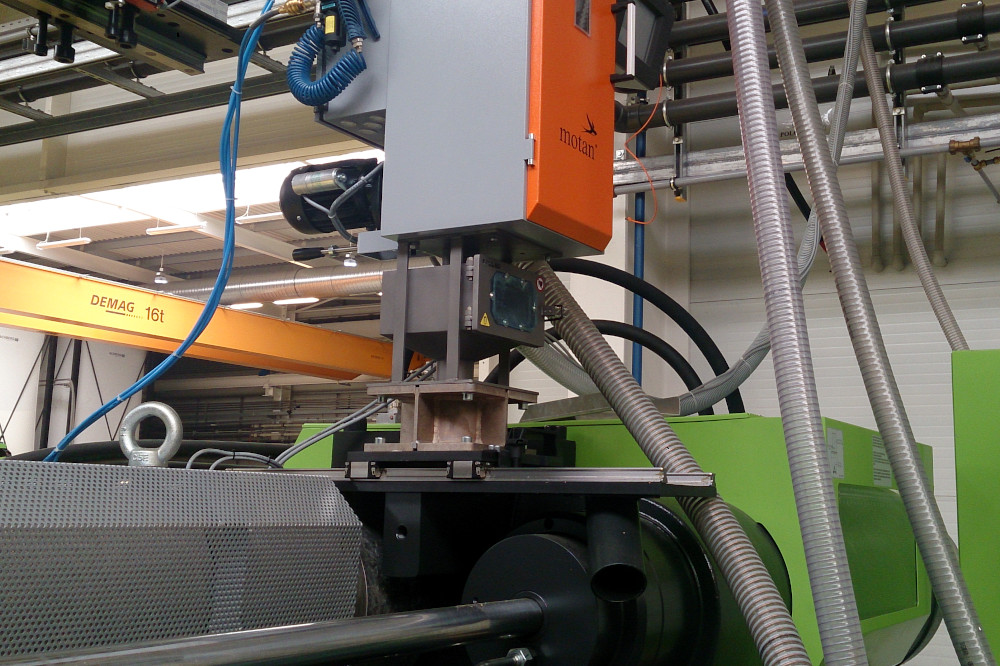

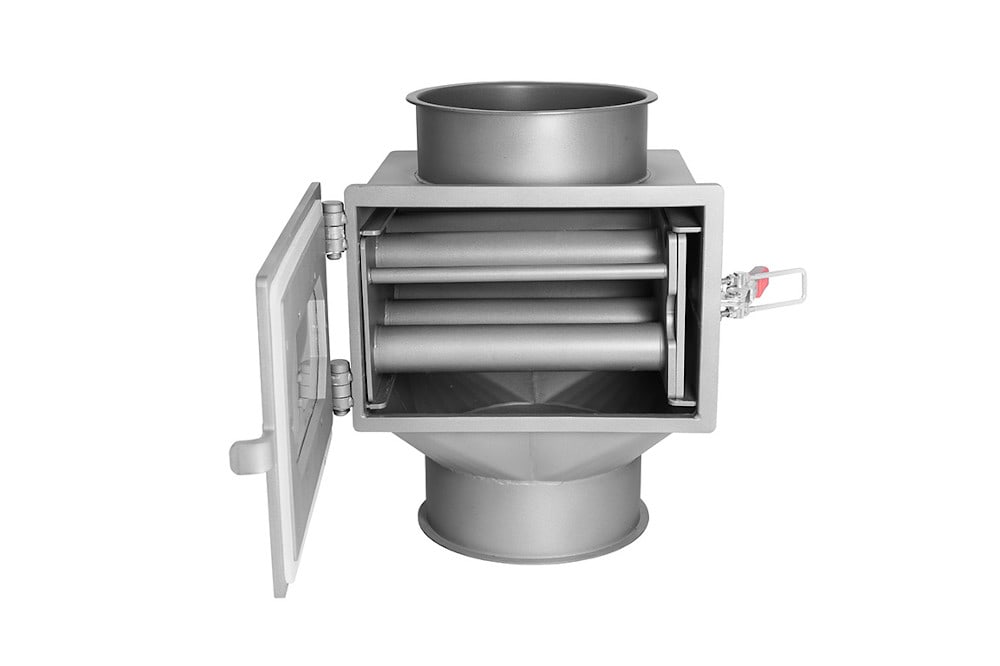

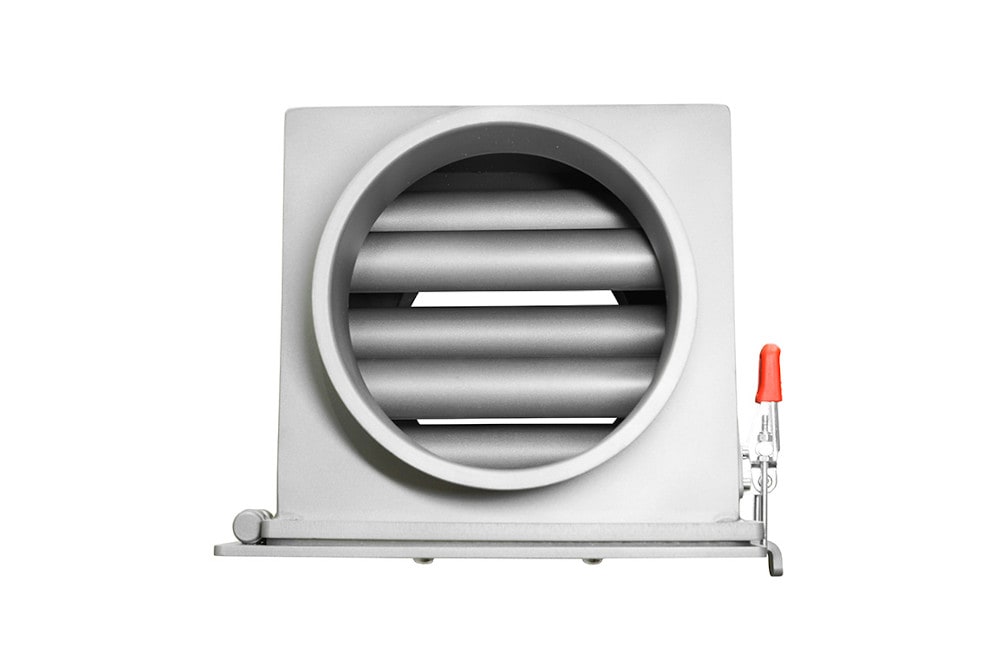

Chodzi o klasyczną konstrukcję, kiedy ruszty magnetyczne są ułożone w kierunku drzwiczek wejściowych w poprzek. Dzięki przezroczystemu okienku kontrolnemu można na bieżąco kontrolować przepływ materiału i stan zanieczyszczenia rur.

Podczas czyszczenia ruszty są wyciągane z separatora i można ich łatwo i szybko wyczyścić. Po ręcznym wysunięciu rdzeni magnetycznych z rur nierdzewnych nieczystości ferromagnetyczne znikną z powierzchni samowolnie.

Możemy wyprodukować ten separator magnetyczny z maksymalną indukcją 18 700 G na rdzeniu i 11 700 G na osłonie rury magnetycznej. Tolerancja +/- 10%.

ProduktWydajność maks. (m3/h)Średnica wejściowa/wyjściowa (mm)Karta techniczna
MSS-MC 100/3 N 4 99 pokaż PDF
MSS-MC 120/3 N 4 119 pokaż PDF
MSS-MC 100/5 N 4 99 pokaż PDF
MSS-MC 150/5 N 7 149 pokaż PDF
MSS-MC 200/5 N 8 199 pokaż PDF
MSS-MC 200/7 N 8 199 pokaż PDF
MSS-MC 250/9 N 11 249 pokaż PDF
MSS-MC 300/9 N 15 299 pokaż PDF

Separatory magnetyczne produkujemy w trzech poziomach indukcji magnetycznej


 Poziom 1
(standardowy)
Poziom 2
(najwyższa siła rozdzierania)
Poziom 3
(najwyższa indukcja magnetyczna)
Indukcja na rdzeniu 17 000 G 16 100 G 18 700 G
Indukcja na obudowie 10 700 G 10 600 G 12 200 G
Siła odrywająca na rdzeniu 107 N 176 N 149 N
Siła odrywania na obudowie 74 N 140 N 101 N
Separatory magnetyczne w magazynie

Niektóre produkty z tej linii modelowej są dostępne od ręki. Stale poszerzamy ofertę dostępnych separatorów magnetycznych, abyśmy mogli je natychmiast dostarczyć. W celu uzyskania informacji o aktualnej dostępności skontaktuj się z naszym sprzedawcą.

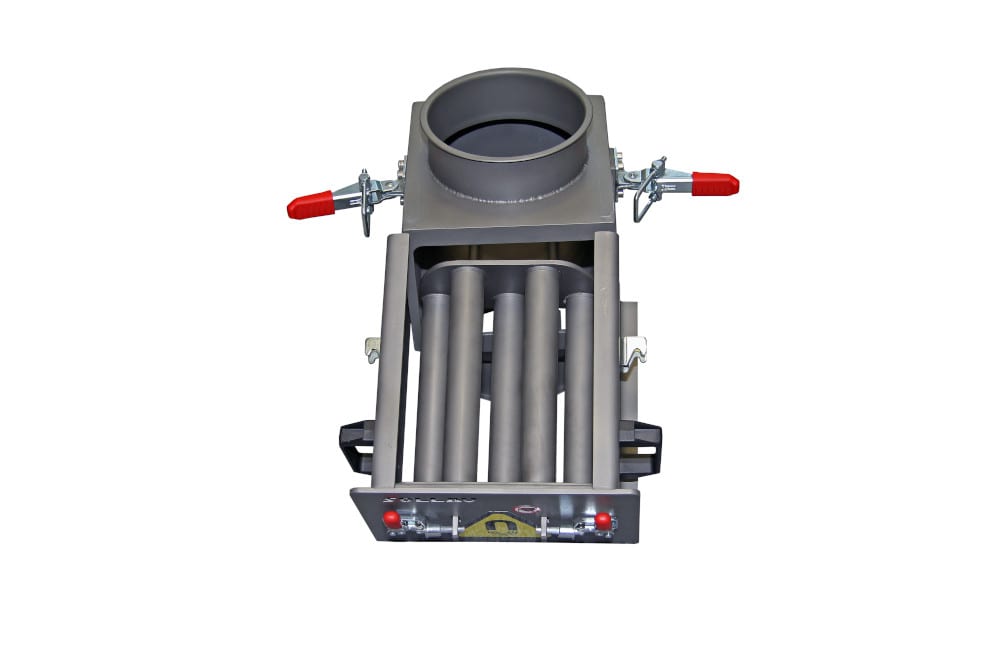

MSS-MC IN

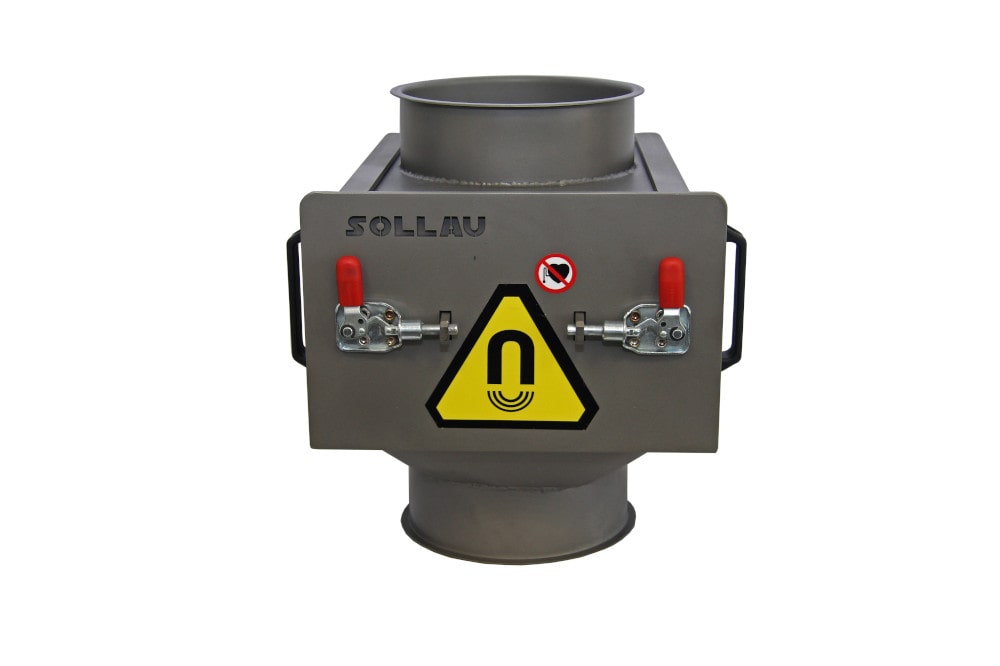

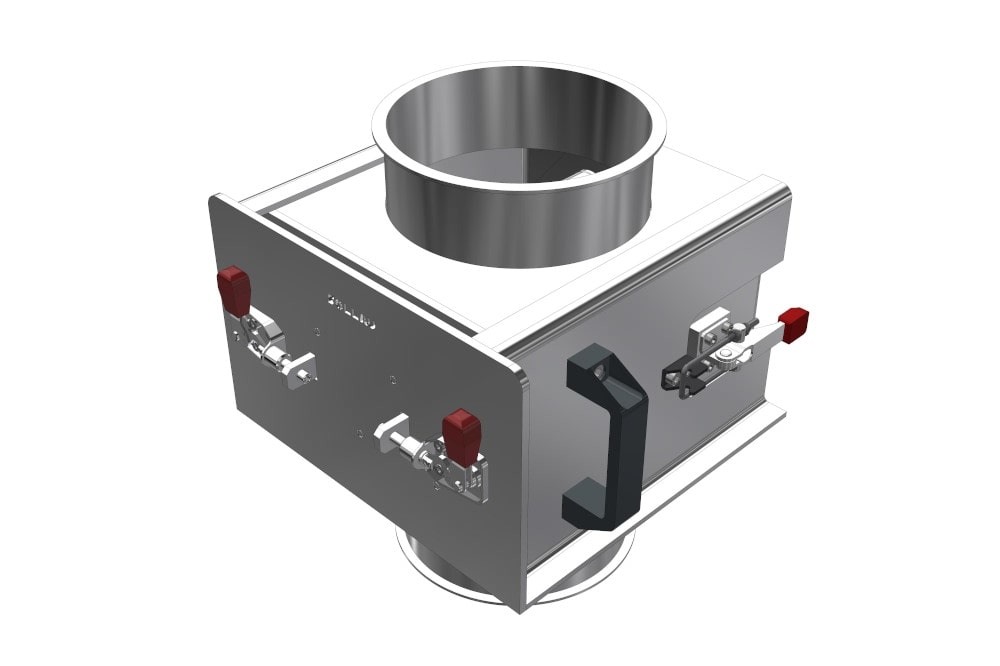

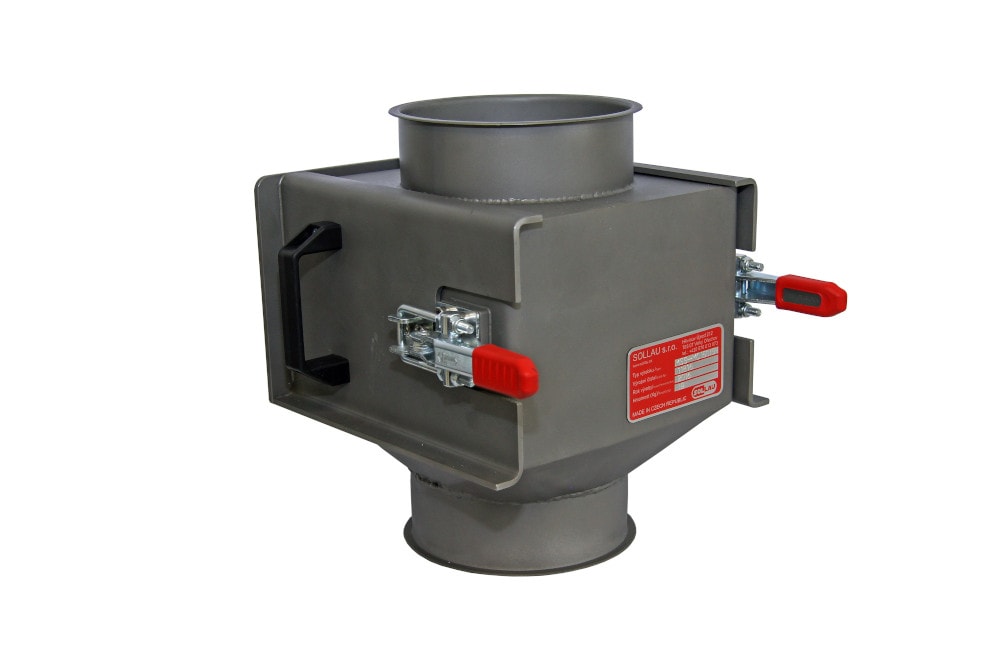

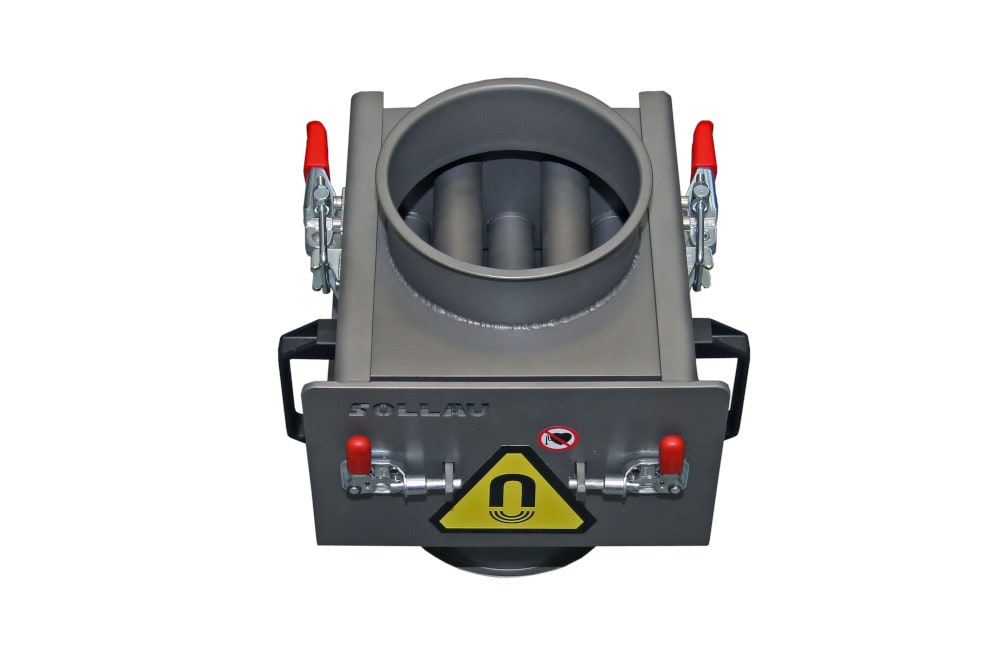

Separator magnetyczny rusztowy MSS-MC IN

  • Separacja dwustopniowa
  • Solidna konstrukcja rusztu umożliwiająca bezpieczną obsługę
  • Ruszt może być wyposażony w prowadnice ułatwiające proces czyszczenia
  • Innowacyjne wykonanie zapobiegające przywieraniu materiału wewnątrz separatora
  • Duża różnorodność połączeń
  • Indukcja 18 700 G na rdzeniu a 12 200 G na osłonie

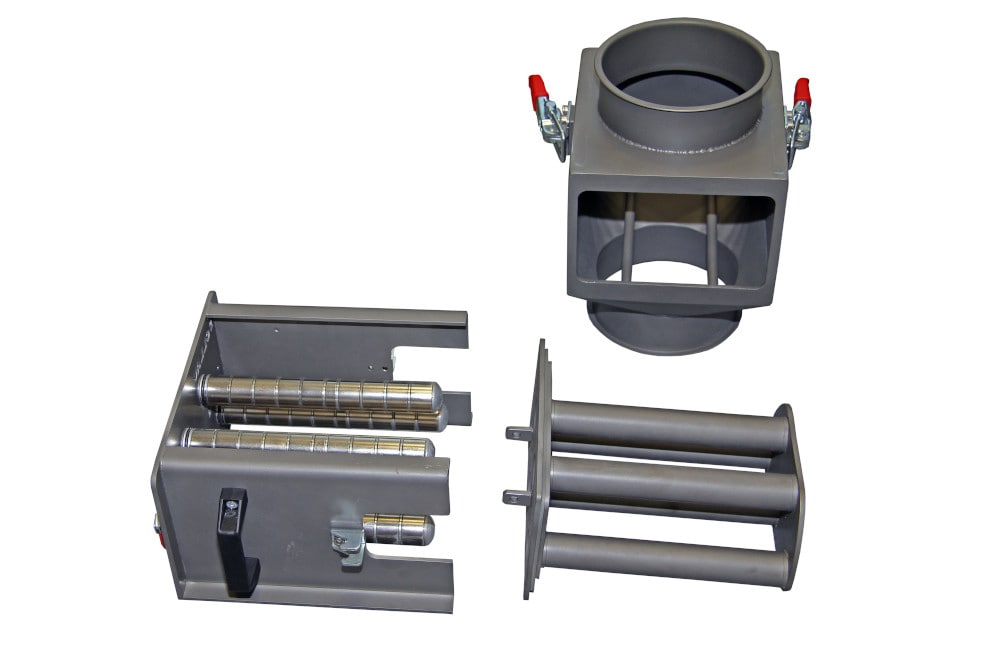

Ten innowacyjny separator w porównaniu ze zwykłym separatorem rusztowym ma ruszty magnetyczne ułożone w kierunku otwierania drzwiczek wlotowych. Główną zaletą tej modyfikacji jest to, że separatory o większych rozmiarach mogą być wyposażone w prowadnice, które umożliwiają łatwą manipulację z ciężkimi rusztami magnetycznymi.

Ponadto wewnętrzna konstrukcja separatora została zmodyfikowana w taki sposób, aby zminimalizować niepożądane gromadzenie się materiału w dowolnej części separatora (co je ważne na przykład w celu spełnienia surowych warunków higienicznych w przemyśle spożywczym lub farmaceutycznym).

Możemy wyprodukować ten separator magnetyczny z maksymalną indukcją 18 700 G na rdzeniu i 11 700 G na osłonie rury magnetycznej. Tolerancja +/- 10%.

ProduktWydajność maks. (m3/h)Średnica wejściowa/wyjściowa (mm)Karta techniczna
MSS-MC IN 100/3 N 4 99 pokaż PDF
MSS-MC IN 120/3 N 4 119 pokaż PDF
MSS-MC IN 100/5 N 4 99 pokaż PDF
MSS-MC IN 150/5 N 7 149 pokaż PDF
MSS-MC IN 200/5 N 8 199 pokaż PDF
MSS-MC IN 200/7 N 8 199 pokaż PDF
MSS-MC IN 250/9 N 11 249 pokaż PDF
MSS-MC IN 300/9 N 15 299 pokaż PDF

Separatory magnetyczne produkujemy w trzech poziomach indukcji magnetycznej


 Poziom 1
(standardowy)
Poziom 2
(najwyższa siła rozdzierania)
Poziom 3
(najwyższa indukcja magnetyczna)
Indukcja na rdzeniu 17 000 G 16 100 G 18 700 G
Indukcja na obudowie 10 700 G 10 600 G 12 200 G
Siła odrywająca na rdzeniu 107 N 176 N 149 N
Siła odrywania na obudowie 74 N 140 N 101 N

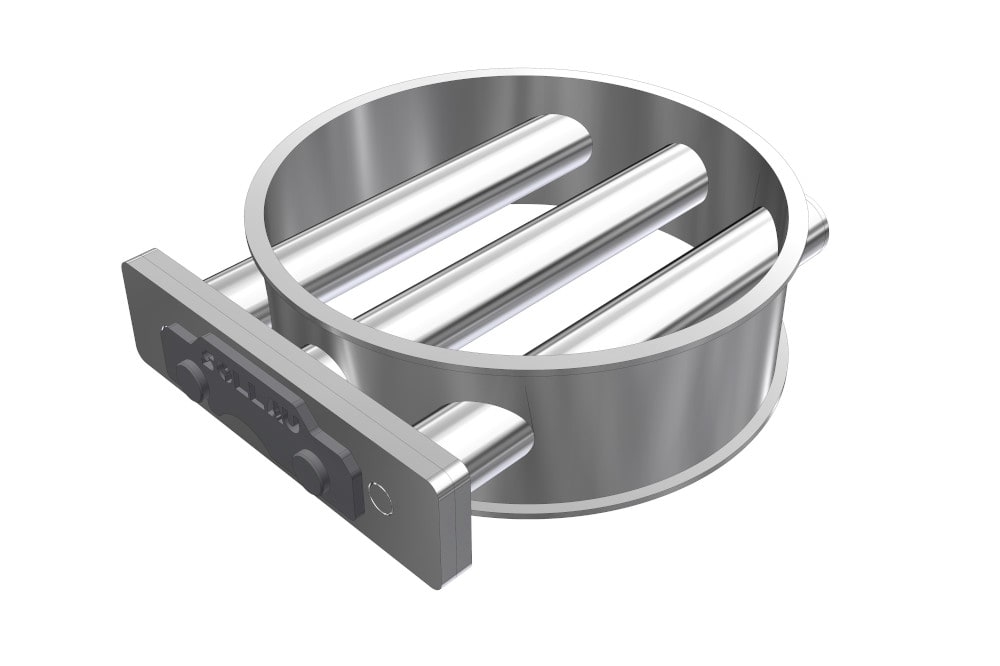

MSS-MC EKO

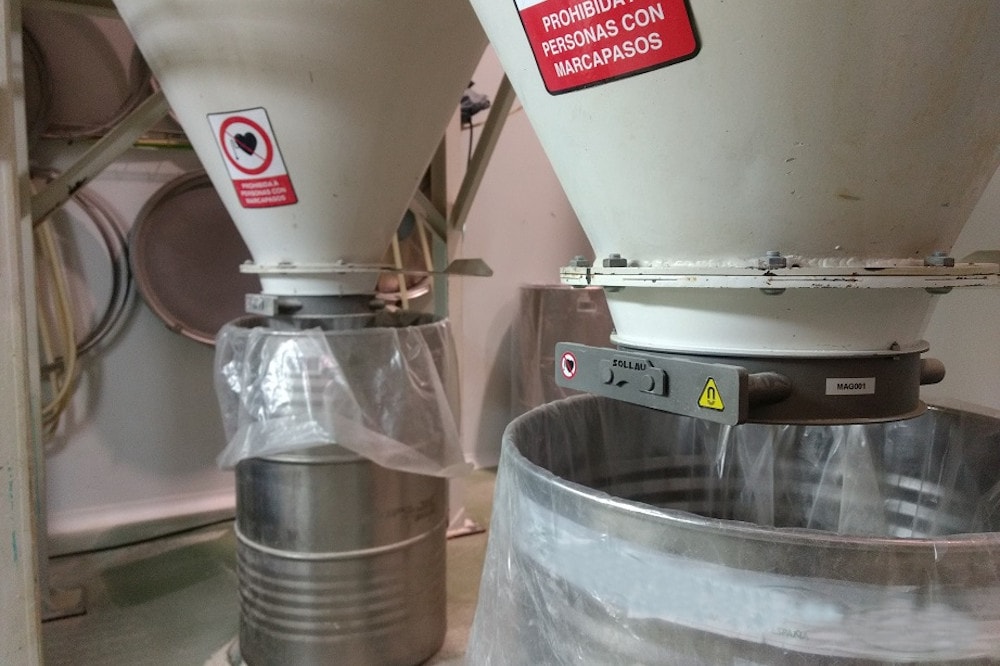

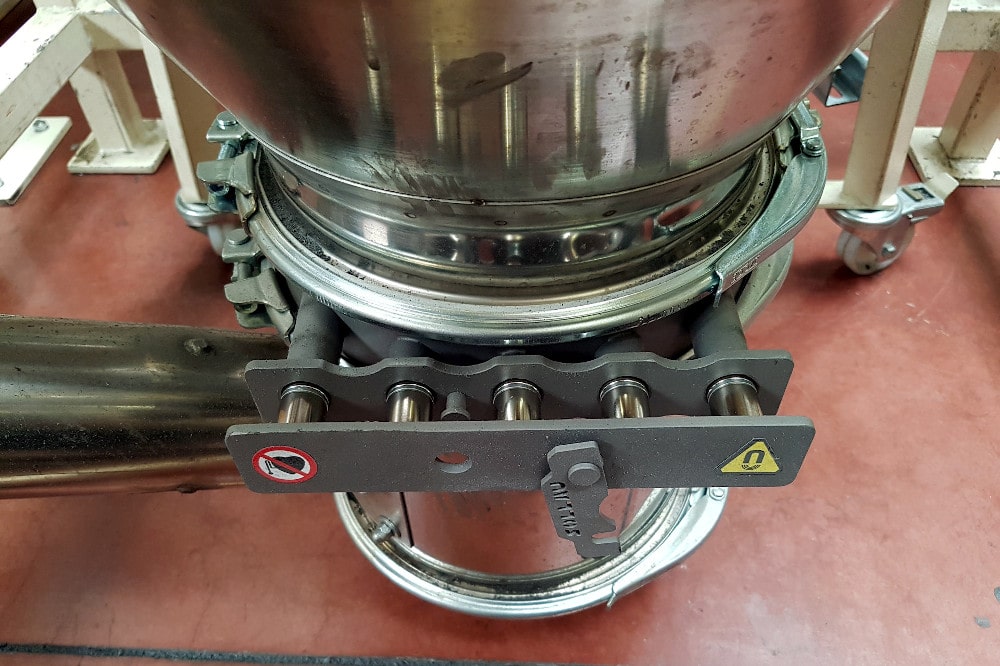

Separator magnetyczny rusztowy MSS-MC EKO

  • Separacja jednostopniowa
  • Niska wysokość konstrukcyjna 50 mm
  • Podłączenie JACOB
  • Niskie koszty nabycia
  • Indukcja 9000 G na rdzeniu i 5200 G na osłonie

Chociaż ta ekonomiczna wersja separatora rusztowego nie dysponuje wszystkimi możliwościami oferowanymi przez zwykłe separatory rusztowe, to jednak oferuje użytkownikom kilka niezaprzeczalnych zalet. Jest idealna do zastosowania w systemach rurowych, w których ze względu na wysokość nie można zainstalować MSS-MC lub MSS-MC IN.

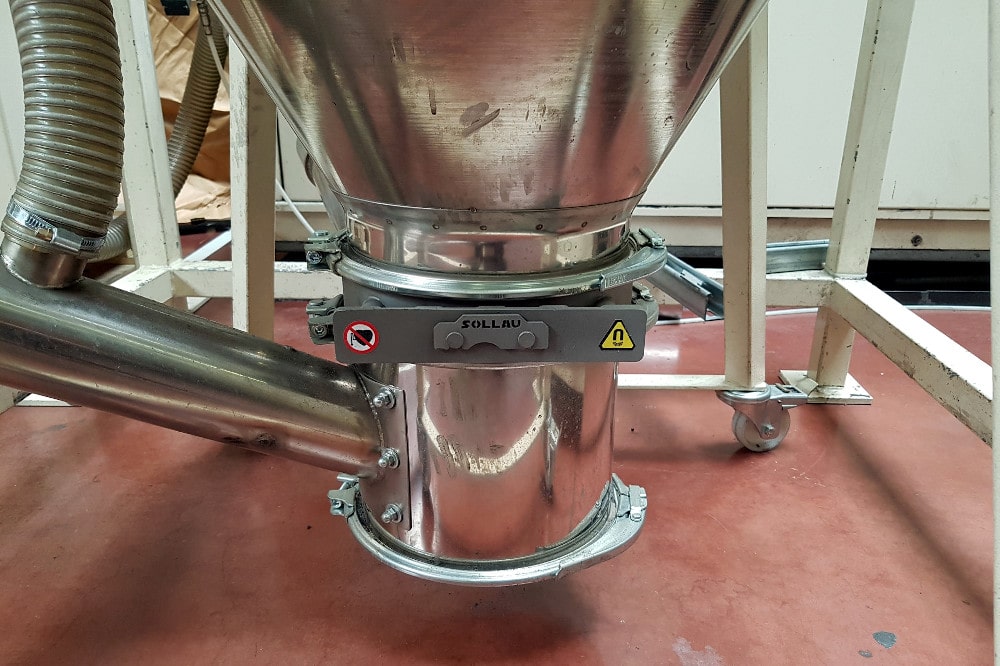

MSS-MC EKO ma tylko 50 mm wysokości, więc zmieści się praktycznie wszędzie. Dwustronne standardowe kołnierze JACOB zapewniają łatwy i szybki montaż tego separatora. Bardzo odpowiednimi obszarami zastosowania MSS-MC EKO są wyloty zasobników, końcówki do napełniania big bagów itp. Bardzo interesująca jest także jego cena sprzedaży. Do jego wad należy niższa wydajność (jest to tylko jednostopniowa separacja z węższymi rurami, a więc bardziej odpowiednia dla mniej zanieczyszczonych materiałów) i konieczność wyciągnięcia separatora z systemu rurowego podczas czyszczenia (jeżeli został zainstalowany bezpośrednio w rurociągu, a nie np. na końcu zasobnika).

ProduktWydajność maks. (m3/h)Średnica wewnętrzna (mm)Karta techniczna
MSS-MC EKO 100 N 1,5 99 pokaż PDF
MSS-MC EKO 150 N 3 149 pokaż PDF
MSS-MC EKO 200 N 4,5 199 pokaż PDF
MSS-MC EKO 250 N 7 249 pokaż PDF

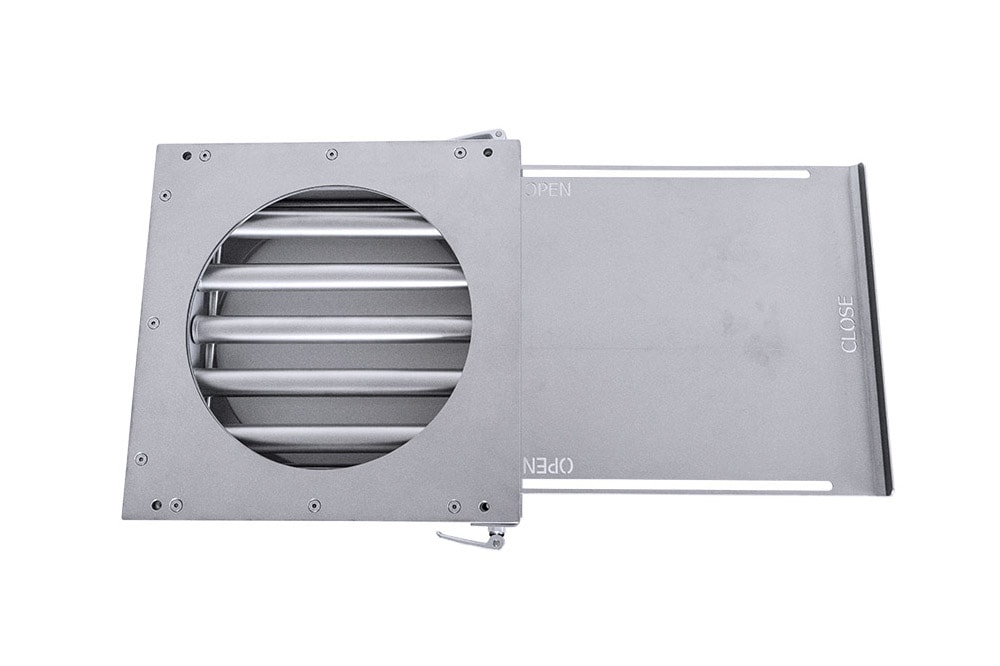

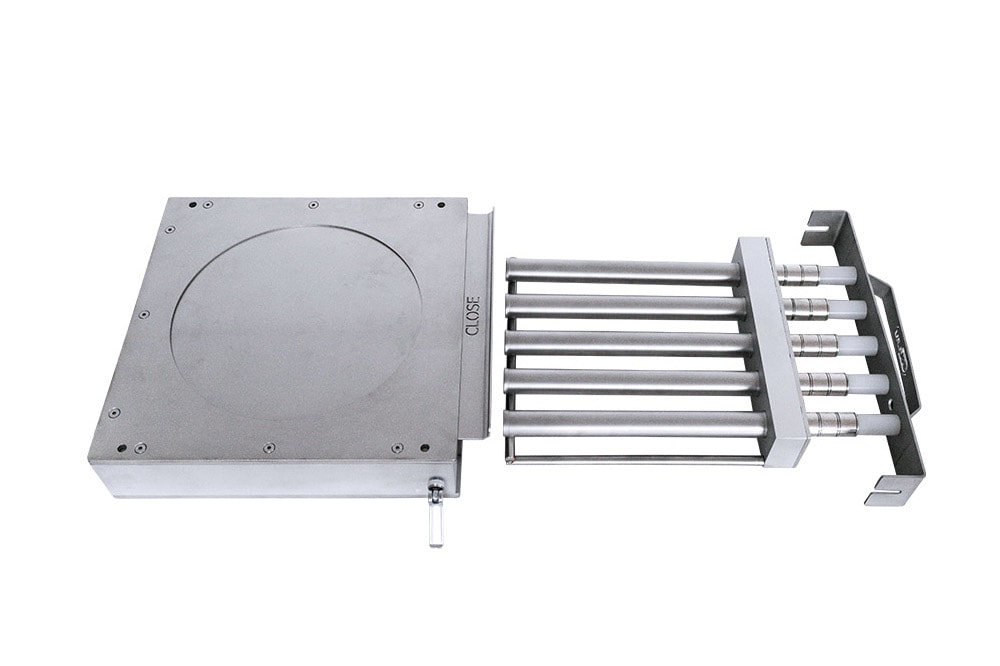

MSS-MC HL

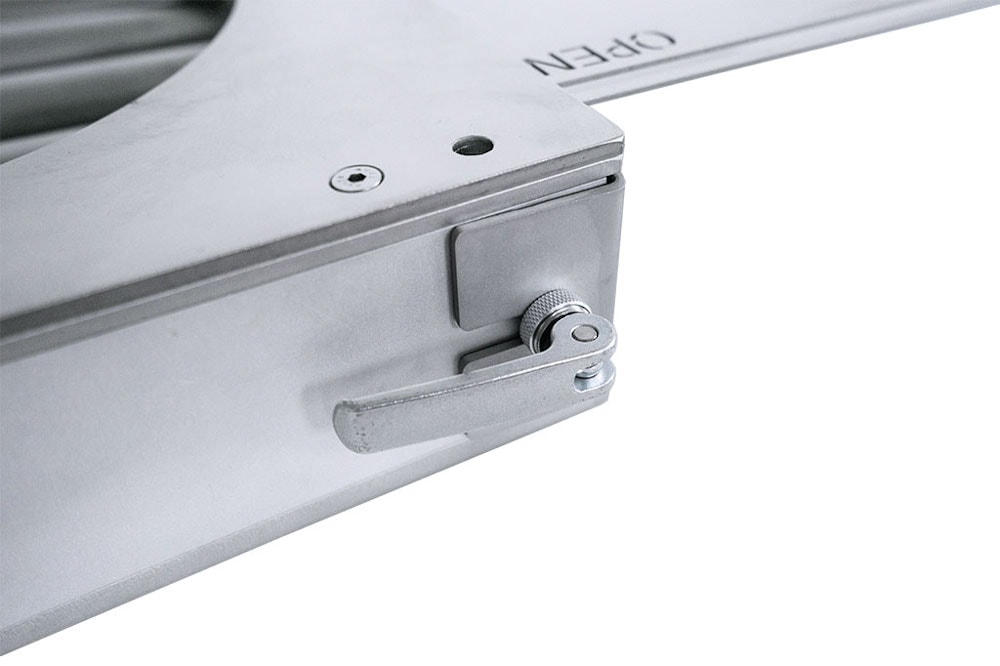

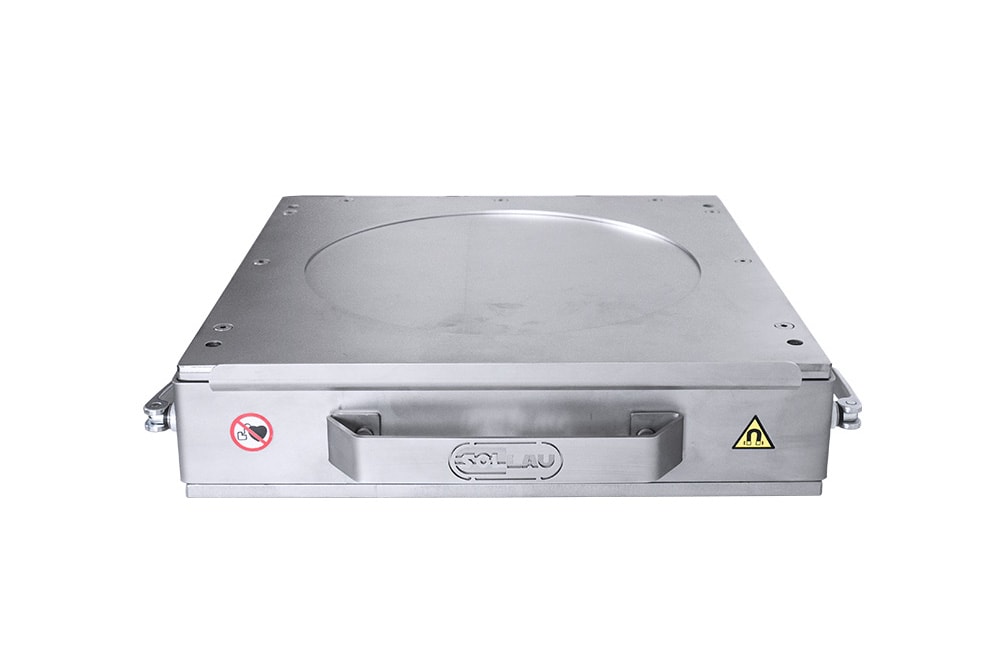

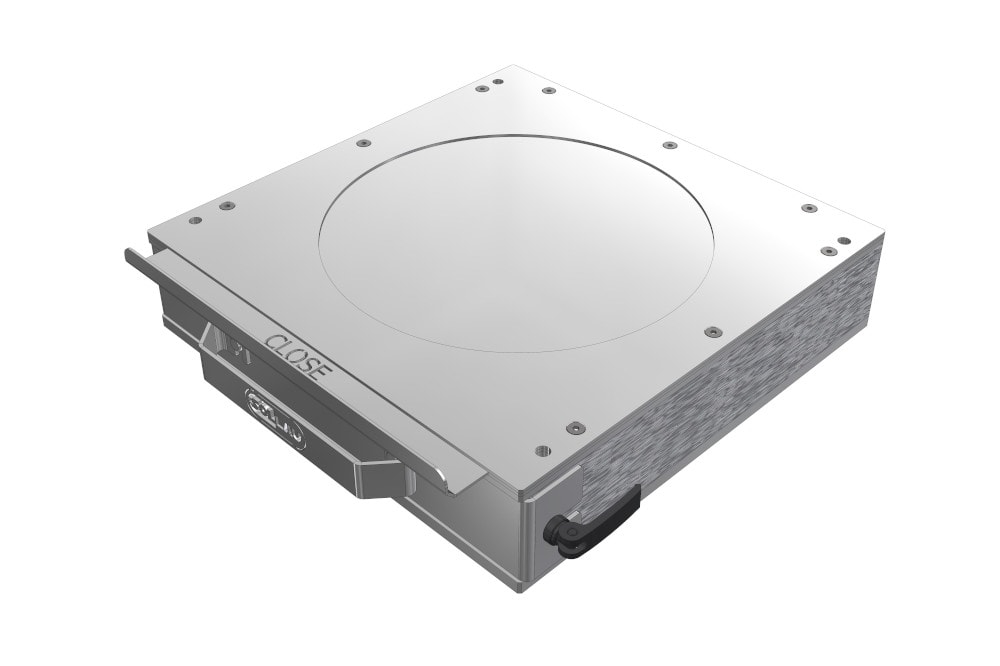

Separator magnetyczny rusztowy MSS-MC HL

  • Separacja dwustopniowa
  • Niska wysokość konstrukcyjna
  • Solidne wykonanie = wysokie obciążenie separatora
  • Klapa do przerwania strumienia materiału
  • Indukcja 9000 G na rdzeniu i 6 000 G na osłonie

Ten specjalny separator magnetyczny rusztowy został wyposażony wyjątkowo solidnym (ale jednocześnie lekkim) kołnierzem metalowym, ma bardzo niską wysokość zatrzymania i został wyposażony klapą do ręcznego przerywania strumienia materiału do separatora. Wszystkie te parametry sprawiają, że separator nadaje się do zakładów lub linii produkcyjnych, w których centralne przerwanie strumienia materiału do separatora może być problematyczne lub nieodpowiednie.

Jednocześnie solidne wykonanie zapewnia, że separator jest odporny na bardzo duże obciążenia. Pozostałe parametry są podobne jak w przypadku MSS-MC IN, czyli separator ma ruszty magnetyczne umieszczone w kierunku otwierania drzwiczek wlotowych, a podczas czyszczenia ruszty są wyciągane z separatora, dzięki czemu można je łatwo i szybko wyczyścić. Separator jest przeznaczony głównie do zastosowań rurowych w przemyśle tworzyw sztucznych (jest umieszczany przed maszynami do formowania wtryskowego, wytłaczarkami itp.).

ProduktŚrednica wewnętrzna (mm)Karta techniczna
MSS-MC HL 100/3 N 100 pokaż PDF
MSS-MC HL 150/5 N 150 pokaż PDF
MSS-MC HL 200/7 N 200 pokaż PDF
MSS-MC HL 250/9 N 250 pokaż PDF
MSS-MC HL 300/9 N 300 pokaż PDF

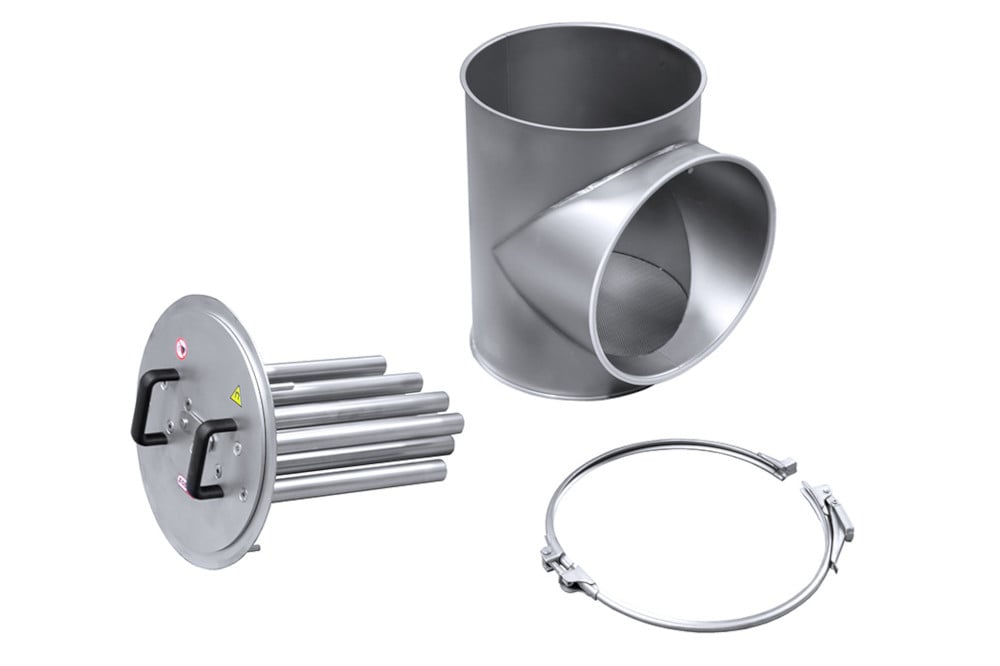

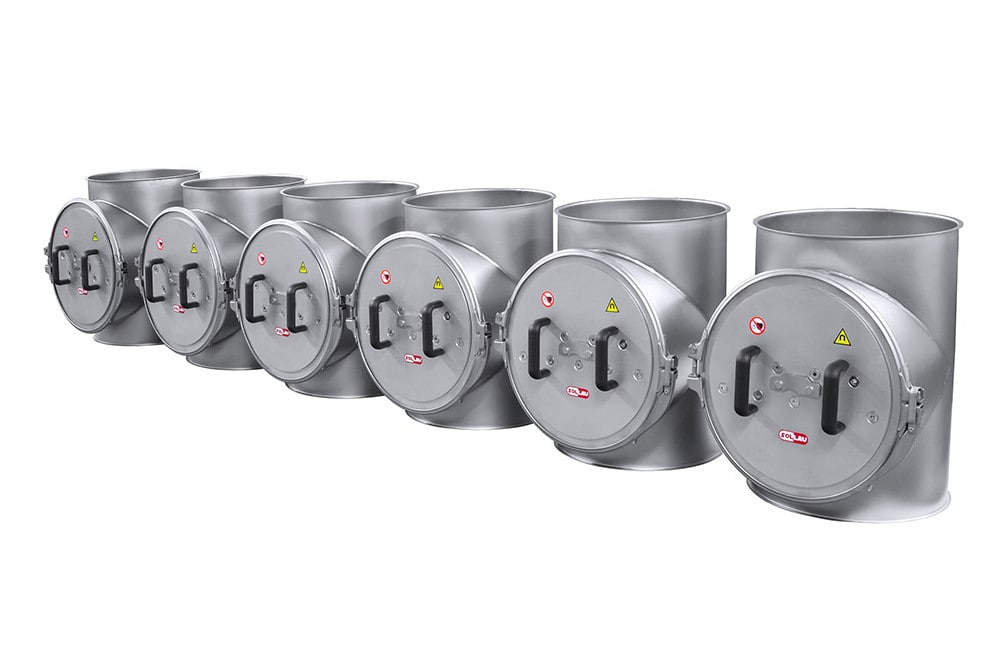

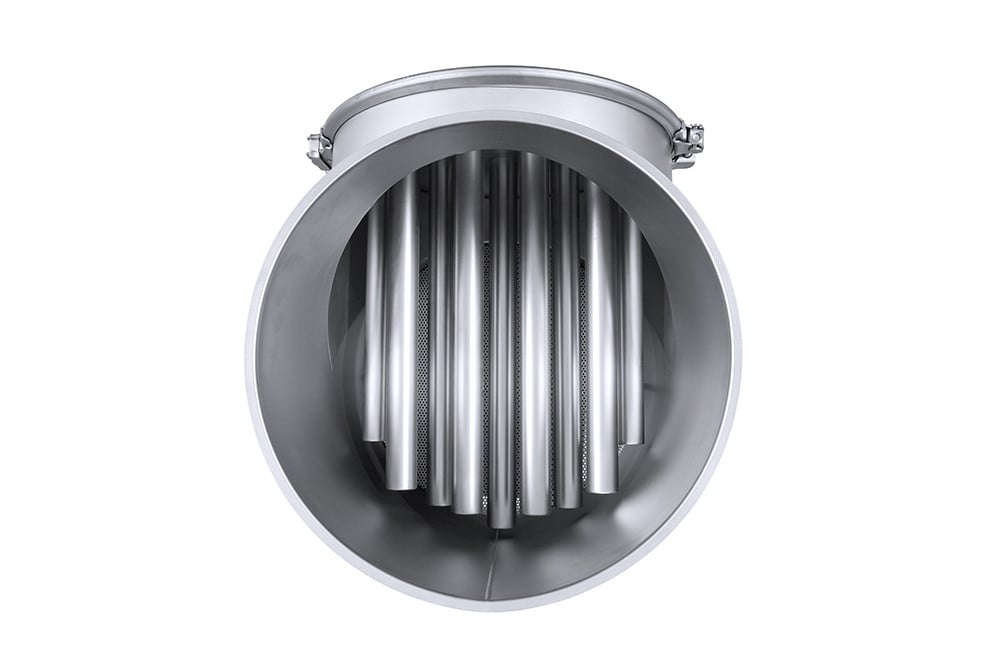

MSS-MC COMPACT

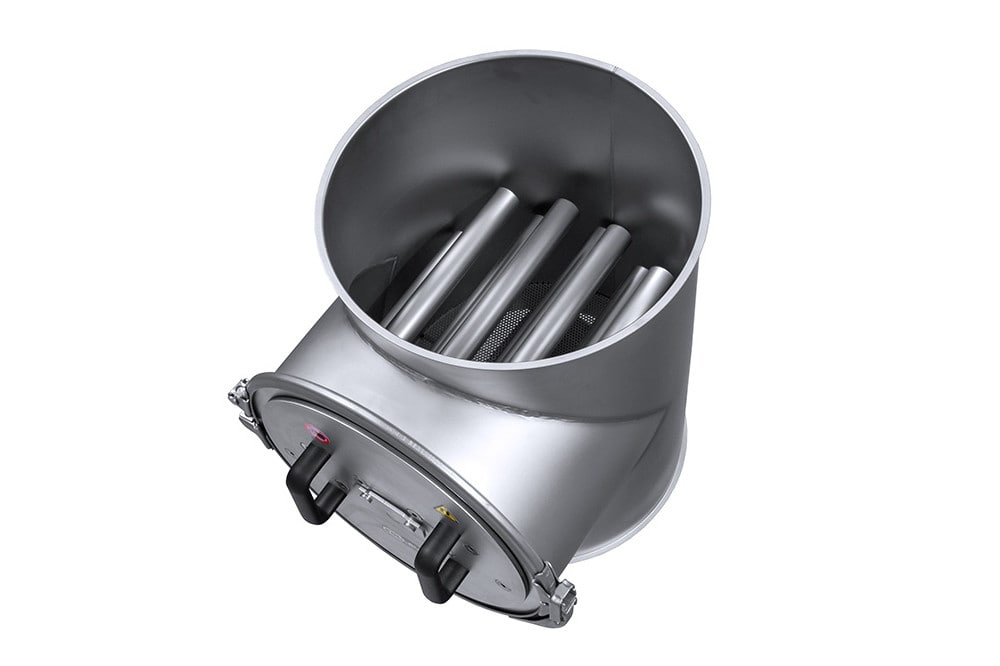

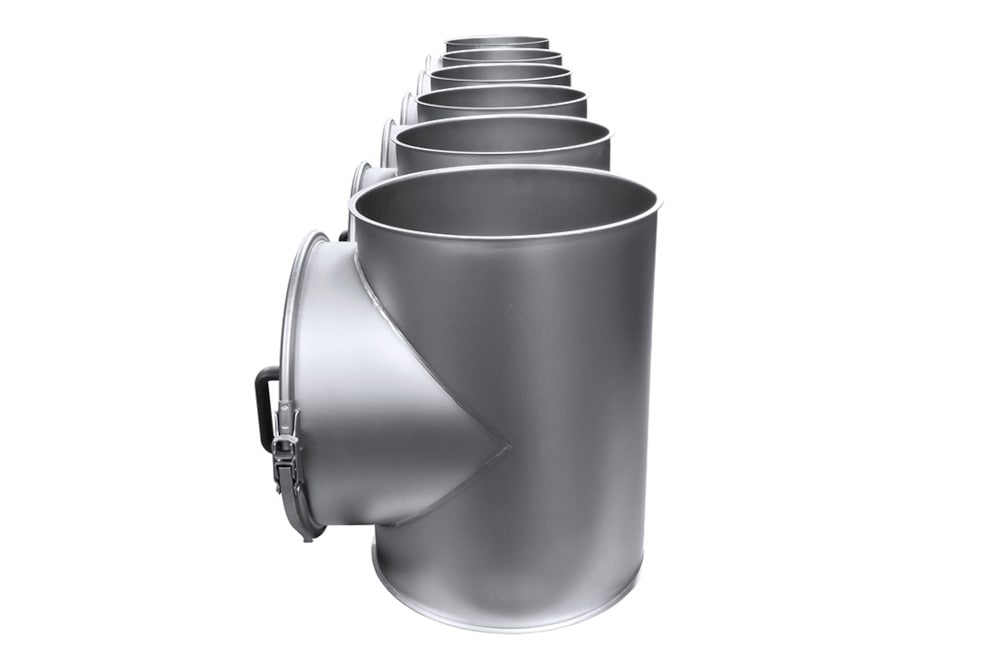

Separator magnetyczny rusztowy MSS-MC COMPACT

  • Separacja dwustopniowa
  • Podłączenie JACOB
  • Niskie ceny nabycia
  • Indukcja 16 000 G na osłonie

Jest to ekonomiczna, ale jednocześnie w pełni funkcjonalna wersja separatora magnetycznego rusztowego do zastosowania w systemach rurowych JACOB. Separator został obustronnie zakończony kołnierzami JACOB (o średnicy od 50 do 300 mm), w porównaniu ze zwykłymi separatorami rusztowymi jest tańszy, lżejszy i ma niższą wysokość zatrzymania. Ponadto okrągły korpus separatora zapewnia gładki przepływ materiału przez separator (nie dochodzi do niepożądanego przywierania lub gromadzenia się materiału wewnątrz separatora).

Separator ma ułożone ruszty magnetyczne w kierunku otwierania drzwiczek wlotowych, podczas czyszczenia ruszty są wysuwane z separatora, co umożliwia ich łatwe i szybkie czyszczenie. Dzięki zakończeniu kołnierzem JACOB separator ten znajduje zastosowanie w wielu branżach (może być stosowany np. za urządzeniami odciągowymi lub odpylającymi).

ProduktŚrednica wewnętrzna (mm)Karta techniczna
MSS-MC COMPACT 100/3 N 99 pokaż PDF
MSS-MC COMPACT 150/5 N 149 pokaż PDF
MSS-MC COMPACT 200/7 N 199 pokaż PDF
MSS-MC COMPACT 250/9 N 249 pokaż PDF
MSS-MC COMPACT 300/9 N 299 pokaż PDF

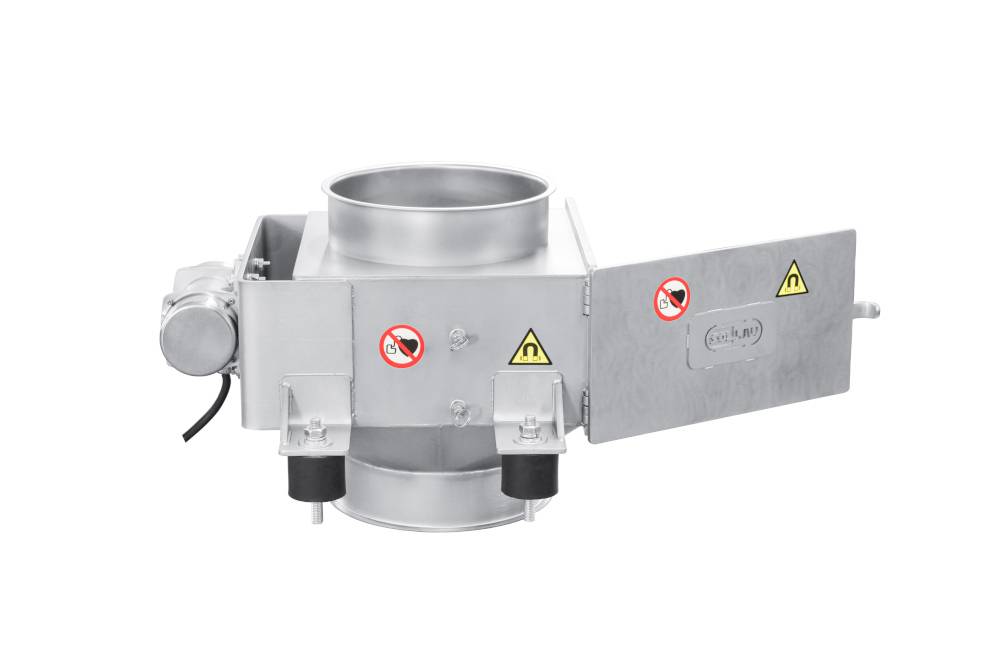

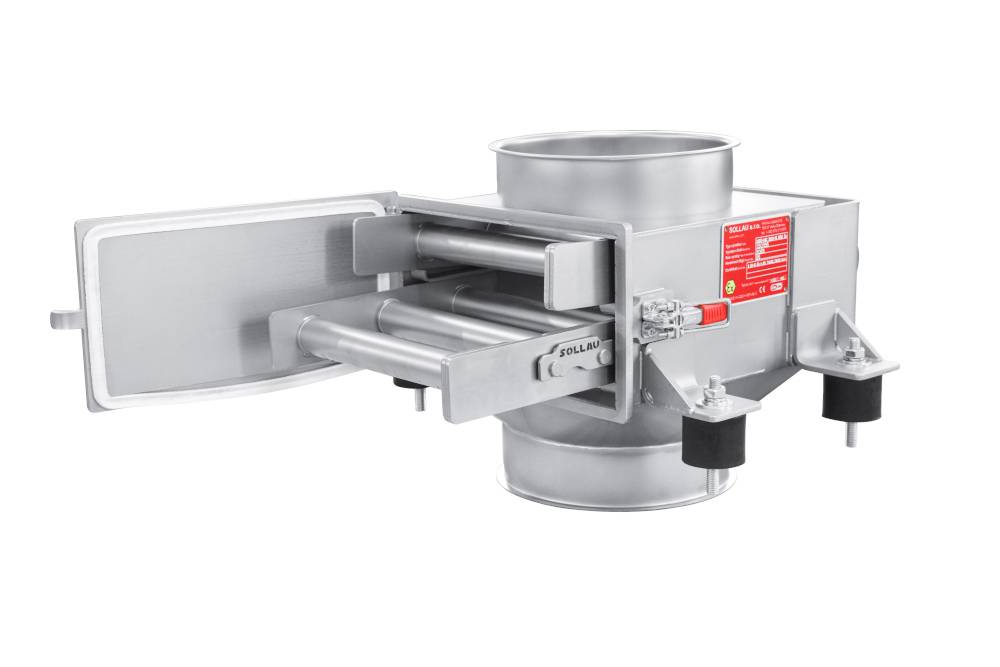

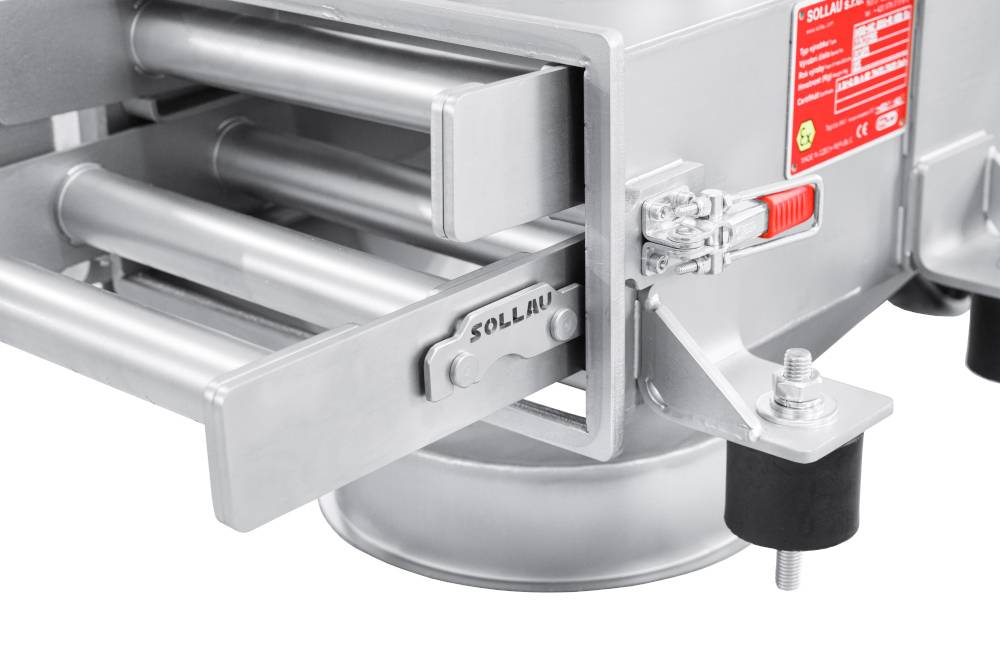

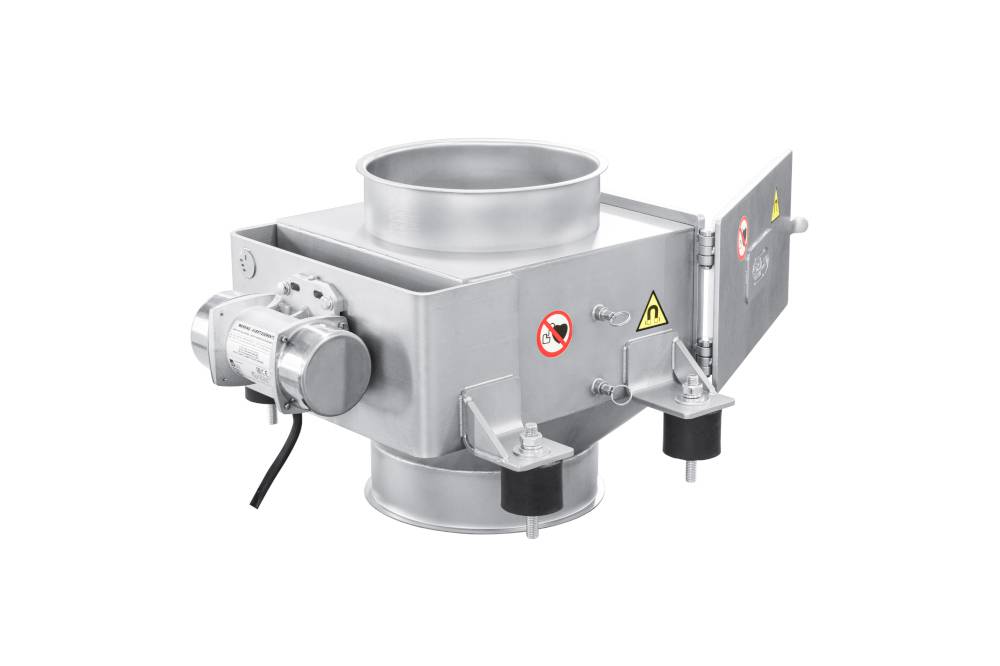

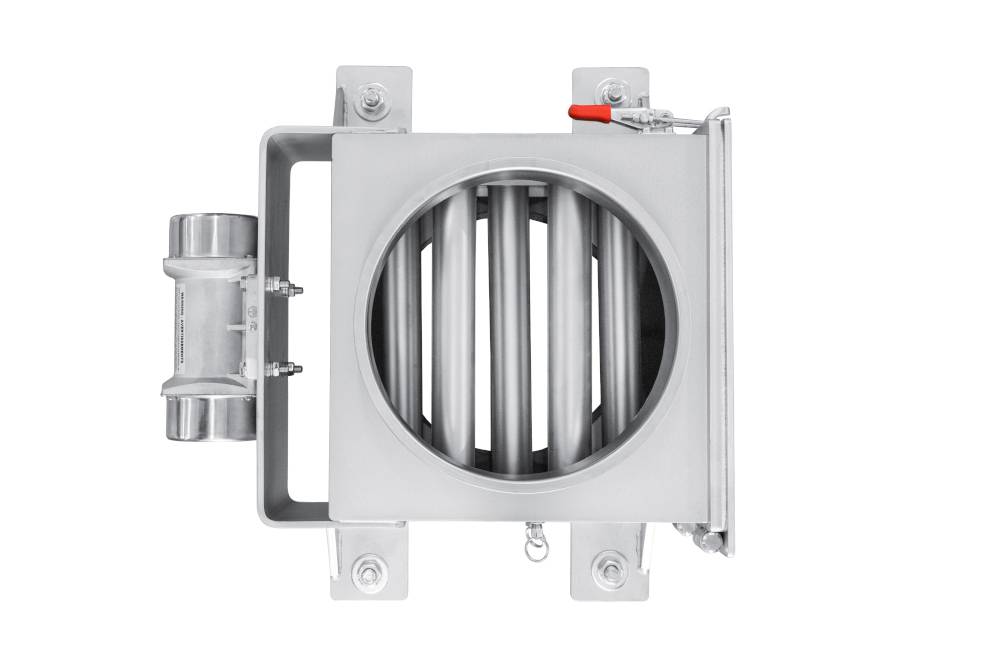

MSS-MC VIBRO

Separator magnetyczny rusztowy MSS-MC VIBRO

  • Separacja dwustopniowa
  • Wyposażony w mikrowibrator elektryczny
  • Dla słabo przepuszczalnych materiałów z tendencją do zakleszczania
  • Duża różnorodność połączeń
  • Indukcja 18 700 G na rdzeniu i 12 200 G na osłonie

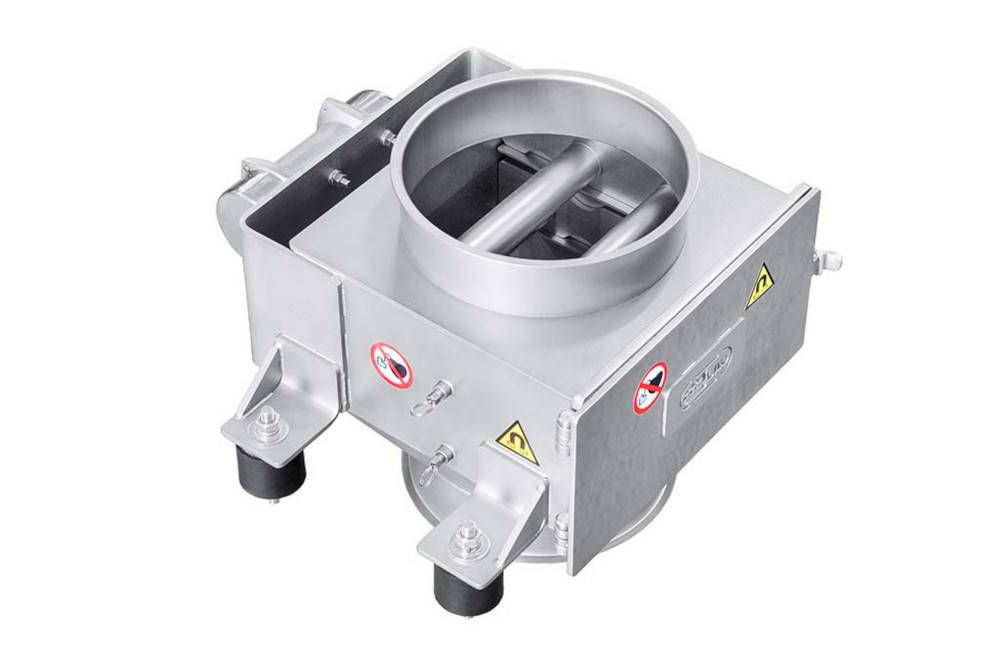

Separator ten jest wyjątkowy, ponieważ umożliwia zastosowanie zalet separatora rusztowego (wysoka indukcja magnetyczna, wysoka jakość separacji) nawet do separacji słabo przepuszczalnych materiałów, które mają tendencję do zakleszczania.

Separator magnetyczny jest wyposażony w wibrujący silnik elektryczny, który znajduje się na zewnątrz obudowy separatora. Wibracje zapobiegają zapychaniu się rusztów magnetycznych przez separowany materiał. Skutkuje to wysoką jakością separacji magnetycznej i płynnym przepływem materiału przez separator.

Separator został zaprojektowany w taki sposób, aby wibracje separatora nie wpływały na otaczającą go technologię.


Dlaczego warto wybrać separatory magnetyczne rusztowe SOLLAU?

Pobierz PDF
(Rozmiar 768 kB)

W jakich gałęziach przemysłu można zastosować separator magnetyczny rusztowy?

Separator magnetyczny rusztowy znajdzie zastosowanie głównie w dziedzinie recyklingu i przetwarzania odpadów, przemyśle spożywczym, farmaceutycznych, drzewnym, tworzyw sztucznych, przy wydobywaniu i przetwarzaniu minerałów, produkcji ceramiki przemysłowej i szkła itp.
