OBSZAR ZASTOSOWANIA – GÓRNICTWO, KAMIENIOŁOMY I MATERIAŁY BUDOWLANE

Górnictwo, kamieniołomy i produkcja materiałów budowlanych przetwarzają ogromne tonaże materiału ściernego – urobek, wapień, kruszywo, żwir i piaski – a coraz częściej także kruszywo z recyklingu z gruzu rozbiórkowego. Wszystko wędruje po szybkich przenośnikach przez kruszarki szczękowe, stożkowe i udarowe, młyny oraz przesiewacze. I prawie zawsze niesie ze sobą tramp metal: kawałki stali, zęby z łyżek koparek, żerdzie wiertnicze, zbrojenie, śruby i części ścierne z kruszarek.

Zanieczyszczenie metaliczne ma w tej branży podwójną cenę: katastrofalne uszkodzenie kruszarek i młynów oraz rozerwanie taśm z jednej strony, obniżoną czystość i wartość rynkową produktu z drugiej. SOLLAU s.r.o. jest czeskim producentem i konstruktorem techniki separacji magnetycznej, który dla tej branży rozwiązuje oba zadania – od zgrubnej ochrony technologii na szybkich taśmach z dużymi kawałkami metalu po precyzyjne doczyszczenie surowców dla wysokiej czystości SiO₂ i niskiej zawartości Fe₂O₃.

Czy wiesz, że...? Beton rozbiórkowy zawiera zwykle 4–8 % zbrojenia stalowego wagowo. Separacja magnetyczna nie tylko je usuwa (chroniąc tym samym kolejne kruszarki), ale zamienia je w handlowy złom – koszt utylizacji staje się przychodem.

Wprowadzenie separacji magnetycznej do górnictwa, kamieniołomów i produkcji materiałów budowlanych chroni kruszarki, młyny i taśmy, zwiększa czystość i wartość rynkową produktu oraz zamienia wysortowany metal w surowiec wtórny. Ma to pozytywny wpływ na rentowność i efektywność zakładu.

GDZIE W GÓRNICTWIE, KAMIENIOŁOMACH I PRODUKCJI MATERIAŁÓW BUDOWLANYCH ZNAJDĄ PAŃSTWO NASZE SEPARATORY MAGNETYCZNE?

Transport pierwotny urobku i kruszywa – ochrona kruszarki

Wydobyty surowiec (urobek, wapień, kruszywo, żwir) wędruje przenośnikiem taśmowym do kruszarki pierwotnej lub na przesiewacz. Właśnie tutaj należy zastosować najsilniejszą ochronę magnetyczną – duże kawałki stali na szybkiej taśmie trzeba wychwycić, zanim wpadną w szczęki kruszarki.

Przy transporcie pierwotnym i ochronie kruszarek najczęściej stosuje się następujące urządzenia:

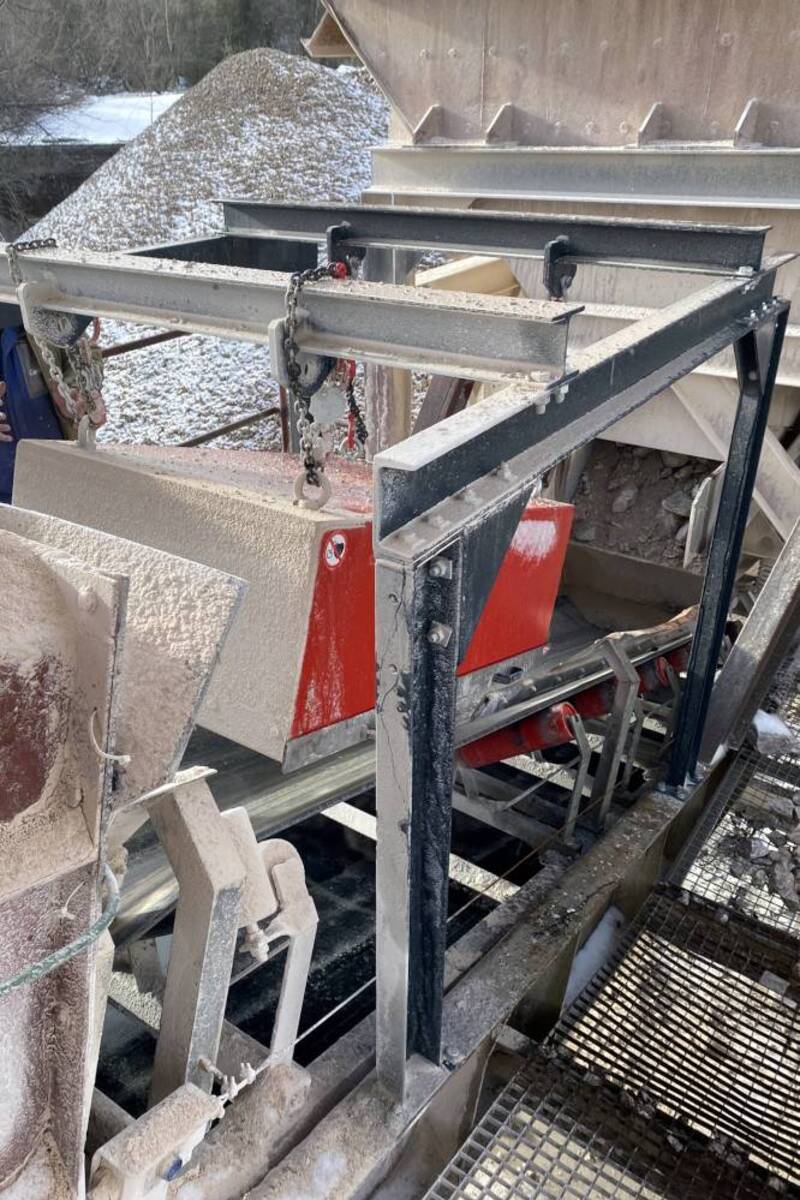

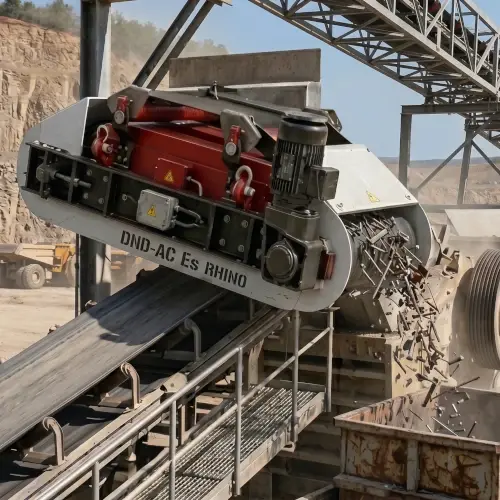

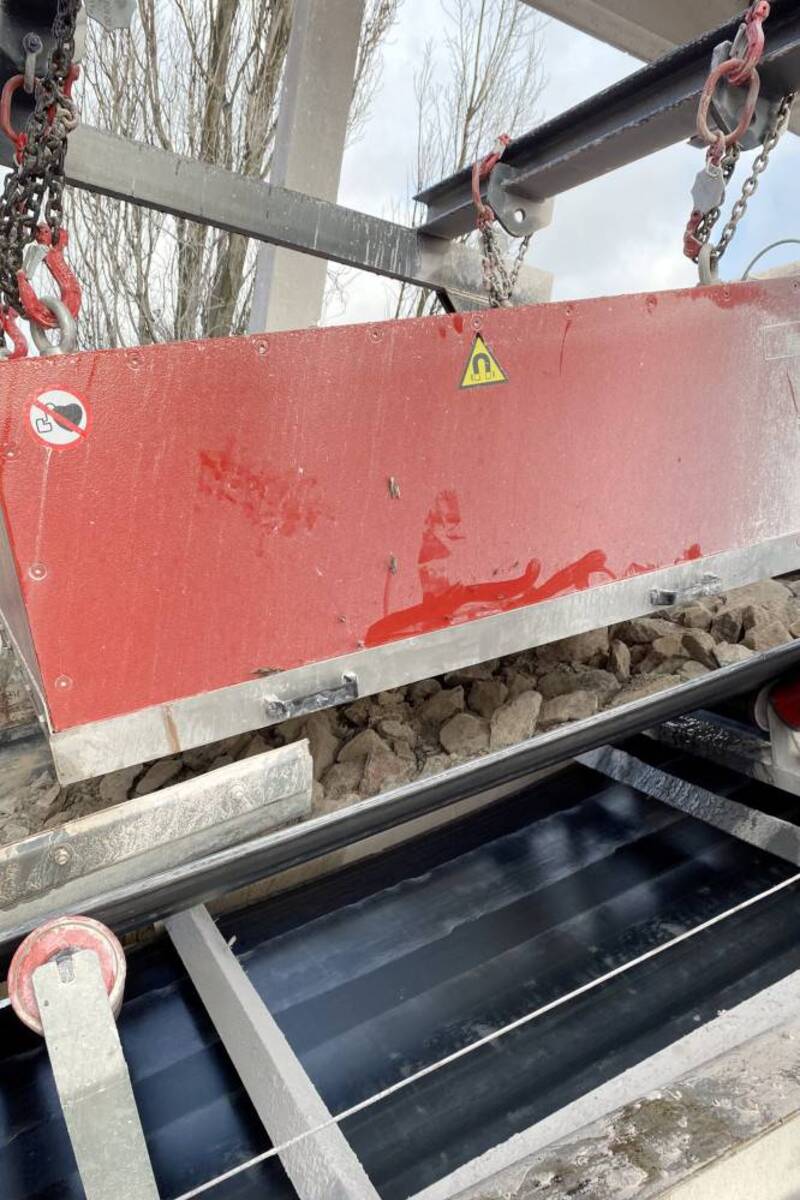

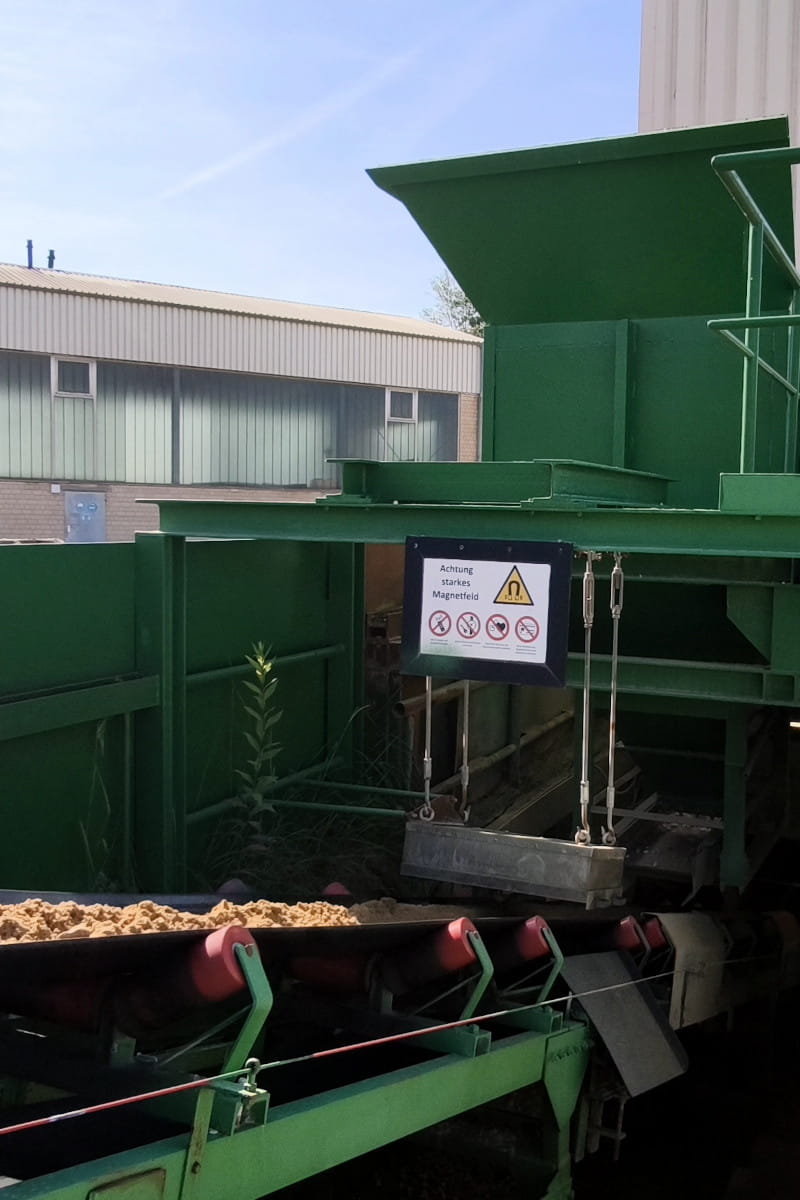

Nadtaśmowa płyta samoczyszcząca instalowana jest poprzecznie nad taśmą, lub wzdłużnie nad zrzutem (bęben końcowy), gdzie warstwa materiału się rozwiera, a pole wnika głębiej – przy instalacji wzdłużnej zalecamy wymianę bębna końcowego na niemagnetyczny, aby się nie namagnesował i aby zwiększyć skuteczność. Płyty ferrytowe DND-AC pracują z wysokości instalacyjnej do 500 mm (seria BEAST), neodymowe do 380 mm (WOLF); przy najwyższych tonażach i głębokich warstwach zastosuj elektromagnes DND-AC E z polem do 600 mm (MAMMOTH) i możliwością dezaktywacji pola w dowolnym momencie ze względu na serwis lub bezpieczeństwo.

W celu wzmocnienia jakości separacji magnetycznej zalecamy instalację rolki magnetycznej, która zastąpi istniejący bęben przenośnika i utworzy tym samym drugi stopień separacji. Dzięki temu potrafimy wychwycić także metal znajdujący się w dolnej części materiału na przenośniku, którego nie da się wychwycić separatorami podwieszanymi.

Zalety płyt nadtaśmowych DND-AC:

• Seria ferrytowa BEAST: silne pole z wysokości instalacyjnej do 500 mm; elektromagnes DND-AC E do 600 mm
• Wychwyt cząstek ferromagnetycznych 0,5–300 mm (od 0,5 mm neodym / od 1 mm ferryt), taśmy do szerokości 2000 mm
• Automatyczne czyszczenie bez przerywania przepływu, gwarancja 10 lat

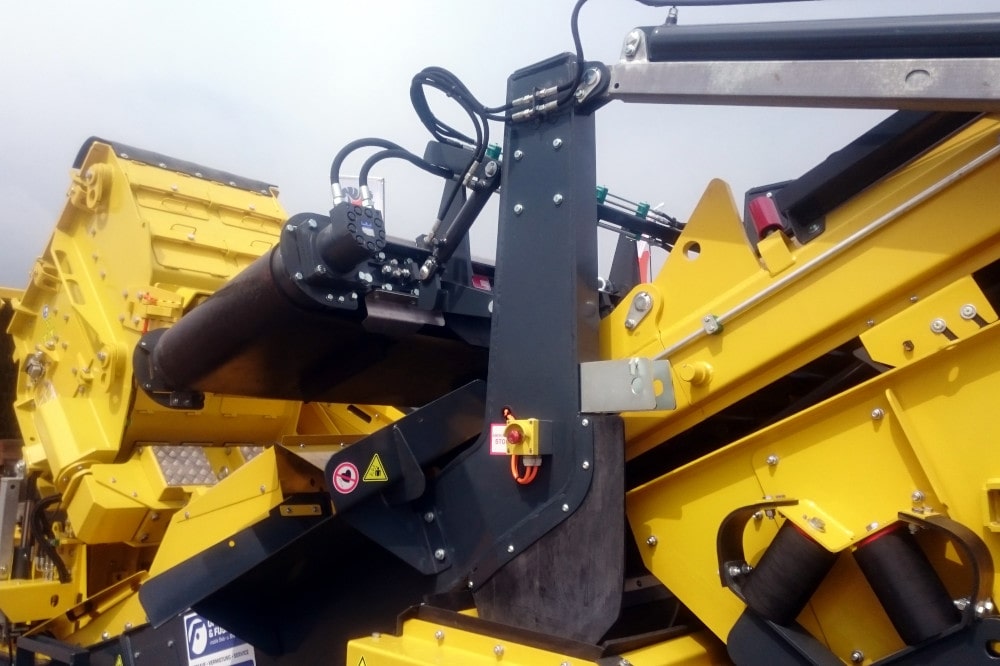

Mobilne kruszarki i przesiewacze

Mobilne jednostki kruszące i przesiewające w kamieniołomach, na składowiskach i przy recyklingu mają jedną specyfikę: masa jest krytyczna. Ciężki magnes ferrytowy obciążyłby wysięgnik maszyny, dlatego nadają się tu silne, ale lekkie separatory neodymowe.

Dla maszyn mobilnych najczęściej stosuje się następujące urządzenia:

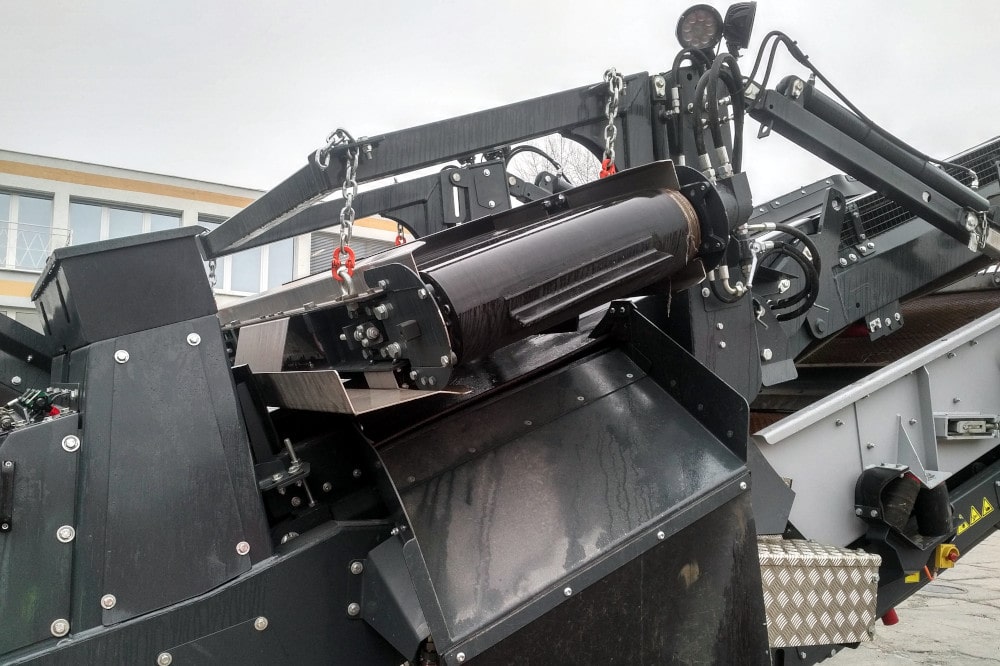

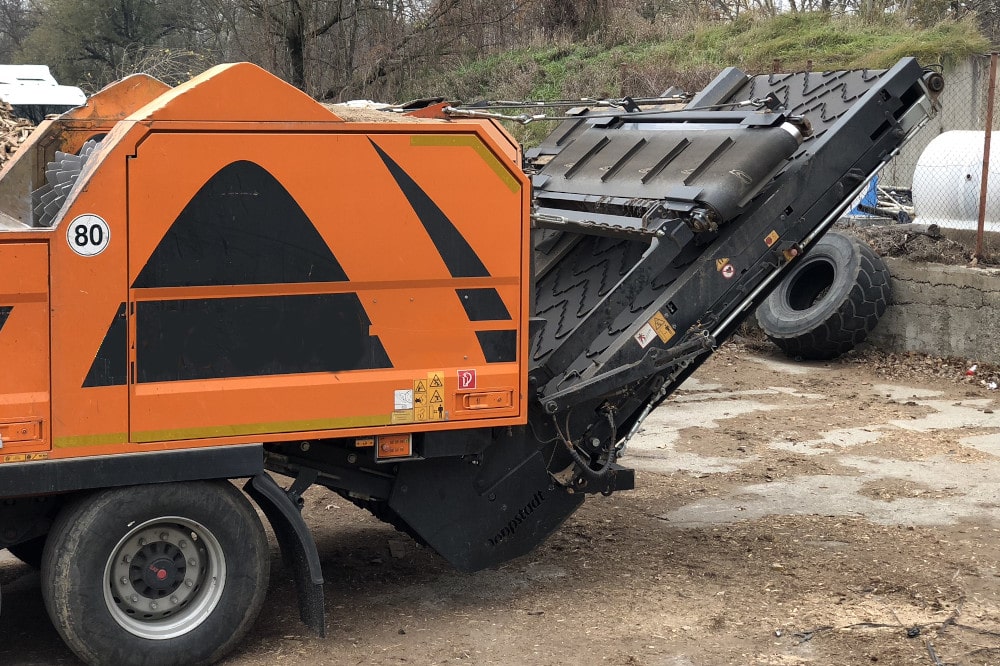

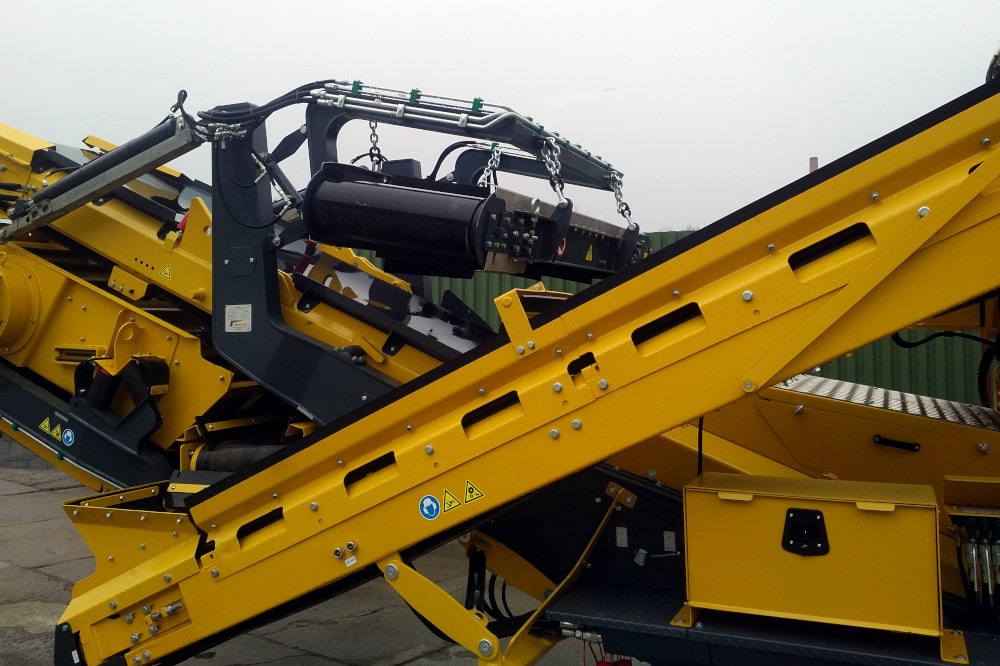

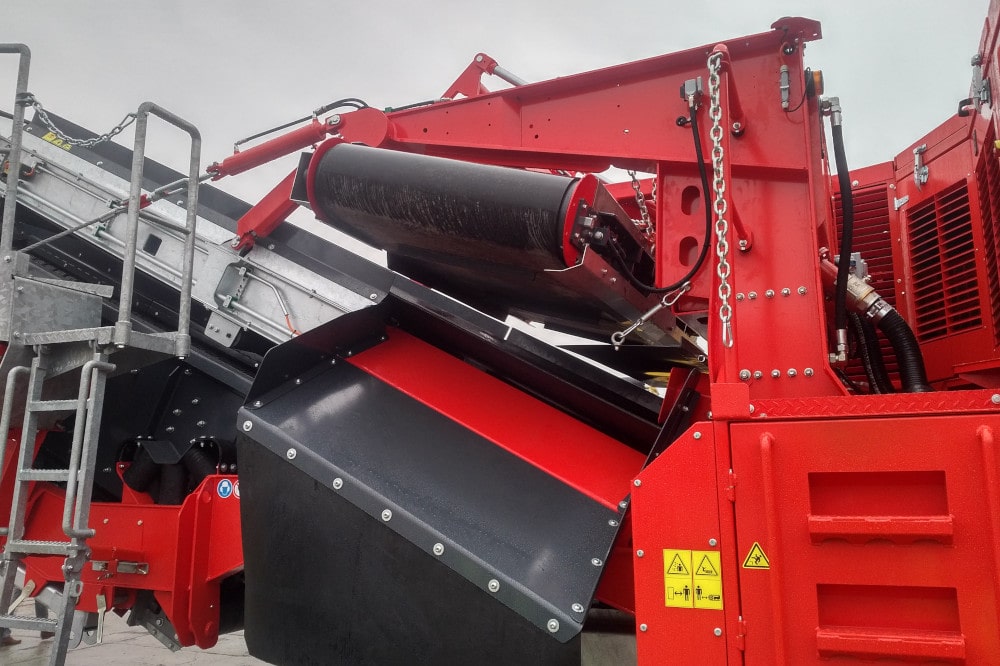

Płytę instaluje się poprzecznie nad taśmą wyjściową maszyny mobilnej i jest w pełni kompatybilna z linią mobilną. Neodymowa seria WOLF oraz kompaktowe JACKAL / JACKAL II dają silne krótkie pole przy minimalnej masie; seria JACKAL II jest stale w magazynie (natychmiastowa dostępność i szybki montaż).

Separację w kruszarkach mobilnych wzmacniamy instalacją rolki magnetycznej, a zwłaszcza zastosowaniem separatora wiroprądowego, który potrafi wysortować także metale niemagnetyczne (aluminium, miedź itd.), przez co wyraźnie poprawia uzysk z recyklingu. Dostarczamy separatory ECS w lekkiej wersji mobilnej.

SOLLAU jest dostawcą technologii magnetycznych dla czołowych producentów kruszarek mobilnych.

Cementownie i wapienniki

Wapień, klinkier i dolomit zawierają zanieczyszczenia metaliczne, które uszkadzają kruszarki i młyny (w tym pionowe walcowe i kulowe); drobne cząstki żelaza i rdzy z kolei obniżają jakość produktu mielonego. Dla surowców wejściowych służą płyty DND-AC nad przenośnikami, dla drobnego, pylistego produktu bębny magnetyczne MBZ i samoczyszczące separatory rusztowe MSSJ-AC HD SCORPION (do 16 000 G na rdzeniu) o minimalnej wysokości zabudowy do zamkniętych przenośników ślimakowych.

Temu segmentowi poświęcona jest szczegółowo osobna strona Cementownie i wapienniki.

Piasek kwarcowy i szklarski – wysoka czystość SiO₂, niski Fe₂O₃

Przy piasku szklarskim i odlewniczym o jakości decydują setne części procenta Fe₂O₃. Tylko tak małe zanieczyszczenie jest akceptowalne – kolorowe szkło butelkowe zniesie ok. 0,05–0,15 %, przezroczyste szkło float ≤ 0,03 %, premium ≤ 0,015 %. Problemem jest jednak wysoka ścieralność tych materiałów.

Przy uzdatnianiu piasków najczęściej stosuje się następujące urządzenia:

Do separacji piasku kwarcowego i szklarskiego stosujemy przede wszystkim separatory high gradient VMSV (wieloetapowe rolki magnetyczne), które skutecznie usuwają nawet bardzo słabo magnetyczne i paramagnetyczne zanieczyszczenia, takie jak hematyt, limonit, biotyt czy krzemiany żelaziste.

Kolejną sprawdzoną technologią są bębny magnetyczne o indukcji magnetycznej do 8 000 G, przeznaczone do ciągłej separacji większych objętości materiału. Dla materiałów ściernych dostarczamy je także z płaszczem ze stali manganowej, który wielokrotnie zwiększa odporność na zużycie i wydłuża żywotność urządzenia.

Wysokiej jakości separacja magnetyczna jest w przemyśle szklarskim zasadnicza, ponieważ domieszki żelaza mogą powodować wady przy topieniu szkła, obniżać jakość wyrobu oraz cenę skupu surowca.

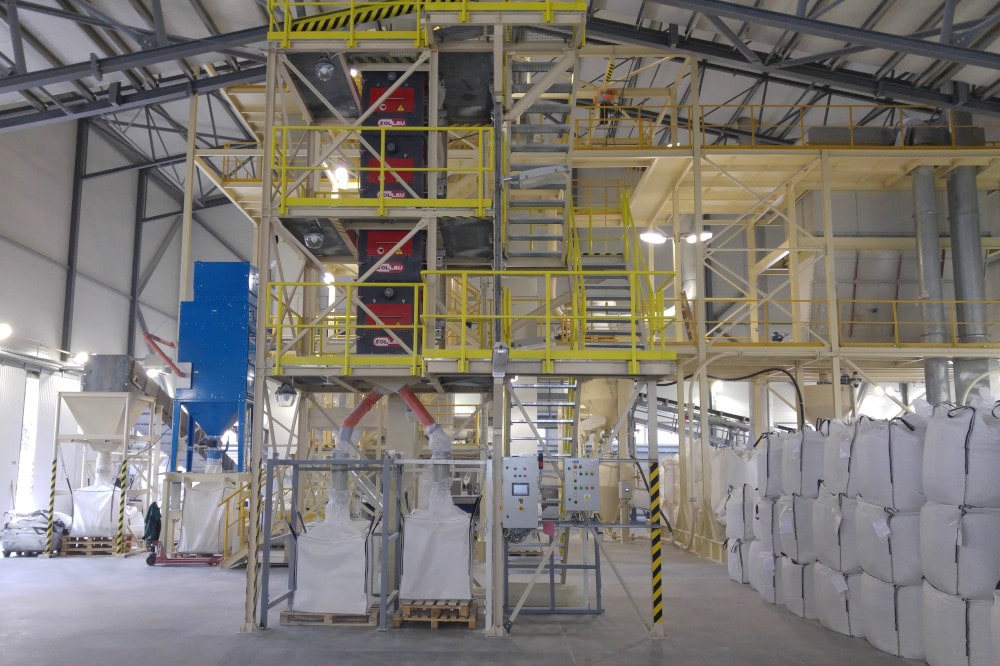

Kaolin, skaleń i surowce ceramiczne

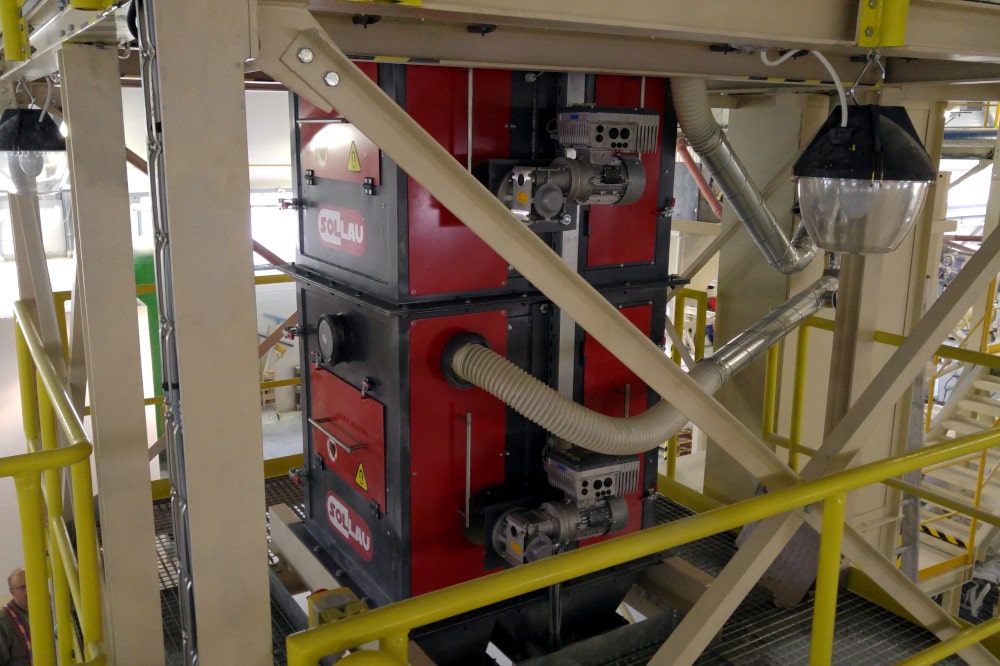

Nawet mikronowe cząstki żelaza powodują w kaolinie i skaleniu po wypale barwne plamy w porcelanie i ceramice. Dla surowców suchych służą rusztowe MSSJ-AC TARANTULA i szafkowe MSS-MC (do 18 700 G na rdzeniu, wychwyt Fe od 1 µm), dla ciekłych zawiesin, szkliw i masy ceramicznej separatory matrycowe MX-MC MANTA i filtry rurowe MSP-S (wychwyt od 1 µm, ciśnienie do 10 bar).

Szczegółowo kaolinowi, szkliwom i masie ceramicznej poświęcona jest osobna strona Produkcja ceramiki i porcelany.

Recykling gruzu budowlanego – zbrojenie i metale nieżelazne

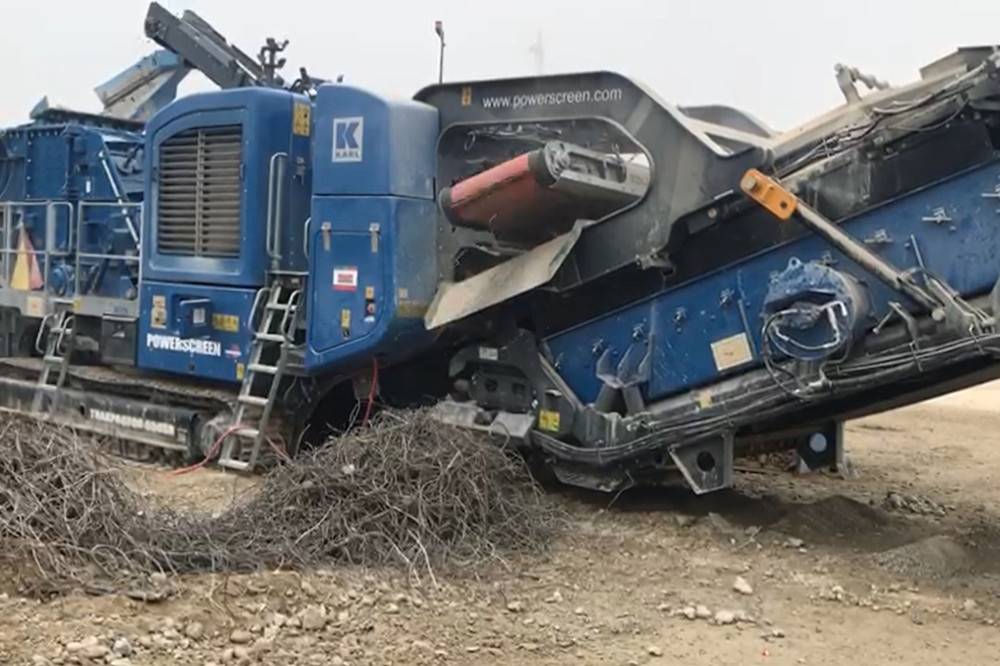

Recykling betonu i gruzu rozbiórkowego na kruszywo z recyklingu (RCA) opiera się na dwustopniowej separacji metali: najpierw zbrojenie stalowe magnesem, potem metale nieżelazne przez ECS. Kolejności trzeba przestrzegać – około 70 % zanieczyszczeń metalicznych stanowią metale magnetyczne, które muszą zniknąć jako pierwsze, w przeciwnym razie separator wiroprądowy nie pracuje efektywnie.

Przy recyklingu gruzu najczęściej stosuje się następujące urządzenia:

Przy recyklingu gruzu budowlanego idealnym rozwiązaniem jest wdrożenie mobilnej linii sortowniczej bezpośrednio w miejscu rozbiórki lub w zakładzie recyklingu, gdzie umożliwia szybkie i efektywne wysortowanie cennych składników metalowych z odpadu.

Rozdrobniony materiał jest dozowany do leja zasypowego, gdzie przebiega dwustopniowa separacja magnetyczna metali żelaznych za pomocą samoczyszczącej płyty magnetycznej i bębna magnetycznego, następnie separator wiroprądowy wysortuje aluminium, miedź i inne metale nieżelazne. Dzięki mobilnemu wykonaniu na platformach hakowych linię można łatwo przemieścić bezpośrednio na miejsce rozbiórki lub recyklingu, co obniża koszty transportu i zwiększa wartość wysortowanych surowców.

Więcej o recyklingu znajdą Państwo na stronie Recykling i przetwarzanie odpadów.

Manipulacja wysortowanym metalem

Wysortowaną stal i zbrojenie trzeba przeładować i załadować – na składowisku, w zakładzie recyklingu oraz w kolejnych hutach i odlewniach. Służą do tego elektromagnesy do złomu EMG-SM podwieszone na haku dźwigowym.

Do manipulacji metalem stosuje się:

EMG-SM ma jednolity korpus żeliwny z żebrami chłodzącymi i wzmocnioną płytę dolną; podwiesza się go poprzez uniwersalny system zawieszenia na manipulatorze bramowym, suwnicowym lub mobilnym (kompatybilny z Sennebogen, Fuchs, Liebherr, Caterpillar, Hitachi, Volvo i in.).

Średnice 850–2000 mm, cykl pracy 75 % (24/7), wykonanie dla materiału gorącego do 650 °C, w magazynie i do wypożyczenia, gwarancja 2 lata.
