Magnetyczne oddzielacze blachy MC
Magnetyczny oddzielac blachy MC są zwykle wyposażone magnesami ferrytowymi. Na specjalne życzenie dostarczymy odstojnik z niezwykle silnymi neodymowymi magnesami NdFeB. Odstojnik służy do łatwego usuwania blach ułożonych w stosach.

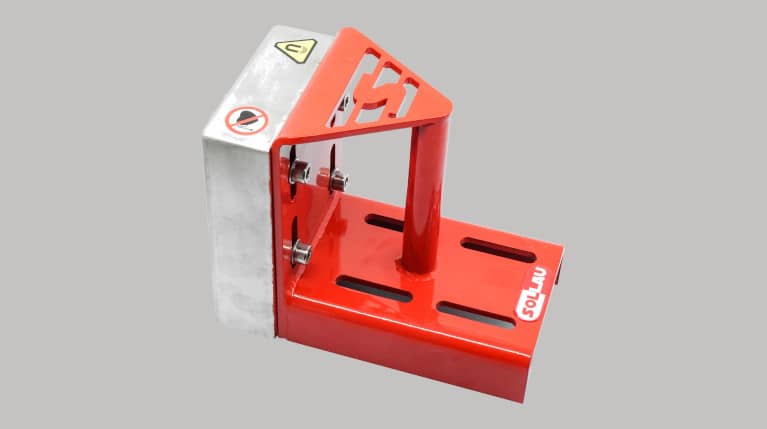

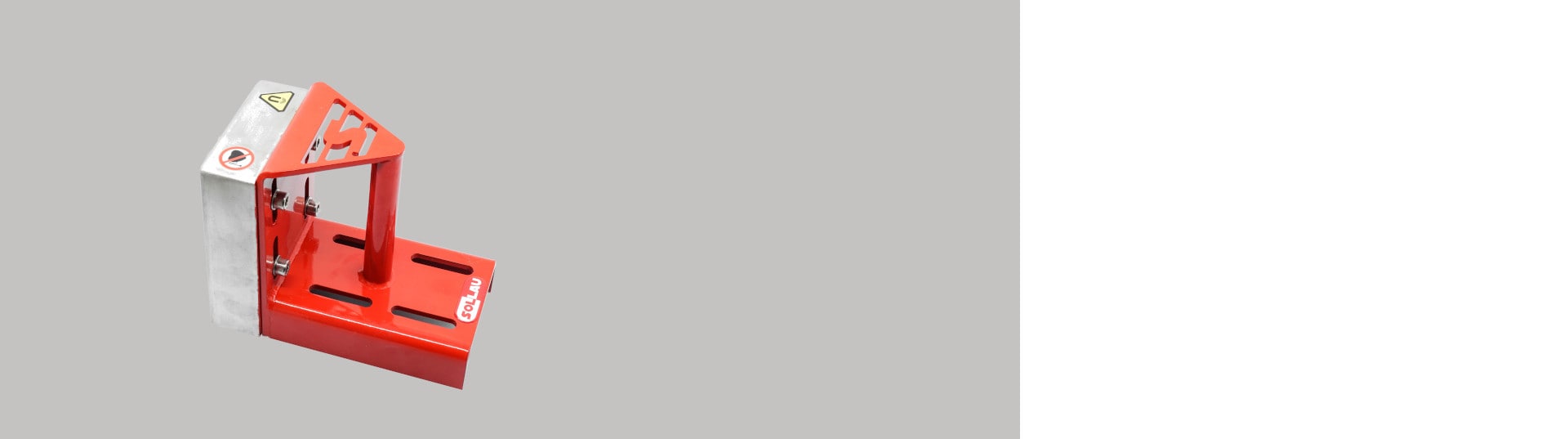

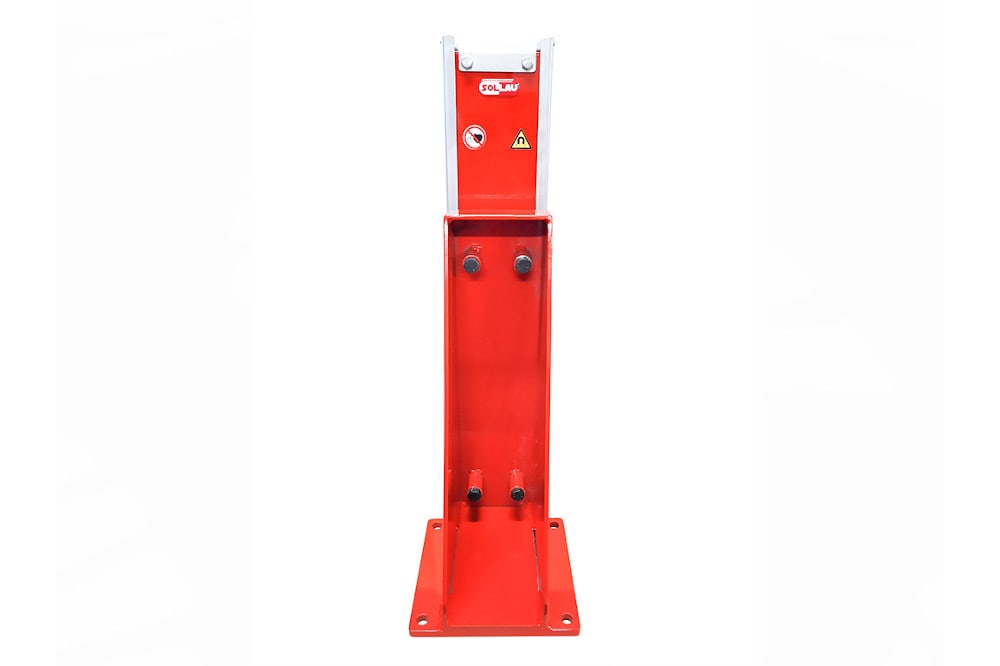

Podstawowe komponenty, z których składa się odstojnik magnetyczny, to blok magnetyczny w obudowie nierdzewnej i nośna konsola do uchwycenia bloku magnetycznego.
Jak działają magnetyczne odstojniki blachy?
Zwykłe ferrytowe odstojniki blach MC są przeznaczone do blach ferromagnetycznych z siłą do 3 mm i dla stosów blach z maksymalną wysokością do 530 mm. Aby wybrać właściwy typ i ilość potrzebnych odstojników magnetycznych koniecznie musi być zdefiniowany rozmiar i siła poszczególnych blach ferromagnetycznych, wysokość stosu oraz obróbka powierzchowna blach. Jest ważne czy blachy są przylepne, a więc np. powierzchowno pokryte olejem lub suche), ponieważ wszystkie ww. parametry mają wpływ na aplikację odstojników.
Dlatego klient, który pracuje np. z suchymi blachami z siłą 1 mm, rozmiarach 900 x 600 mm i wysokości stosu 50 mm potrzebuje odmienny odstojnik magnetyczny niż przetwórca blach nasmarowanych olejem z siłą 2,5 mm, o rozmiarach 2 000 x 1 000 mm i wysokości stosu 500 mm. Podczas gdy do oczyszczania/klarowania w pierwszym przypadku wystarczy jeden kawałek najsłabszego modelu odstojnika MC-F80, w drugim przypadku będzie stosowne zastosować kilka odstojników najsilniejszego typu MC-F530.
Zalety stałych magnetycznych odstojników blach MC
- silné, stabilní a neměnné magnetické pole po dlouhá léta
- silne, stabilne i niezmienne pole przez długie lata
- małe rozmiary i niska masa
- w porównaniu z innymi separatorami do oddzielania blach (np. za pomocą sprężonego powietrza itp.) jest oddzielanie blach za pomocą odstojników magnetycznych o wiele tańsza
- jest eliminowane pracochłonne mechaniczne oddzielanie blach, które są sklejone warstwą oleju, środkiem do polerowania itp. i zmniejsza się ryzyko uszkodzenia powierzchni blach podczas ich automatycznego odbierania i przetwarzania

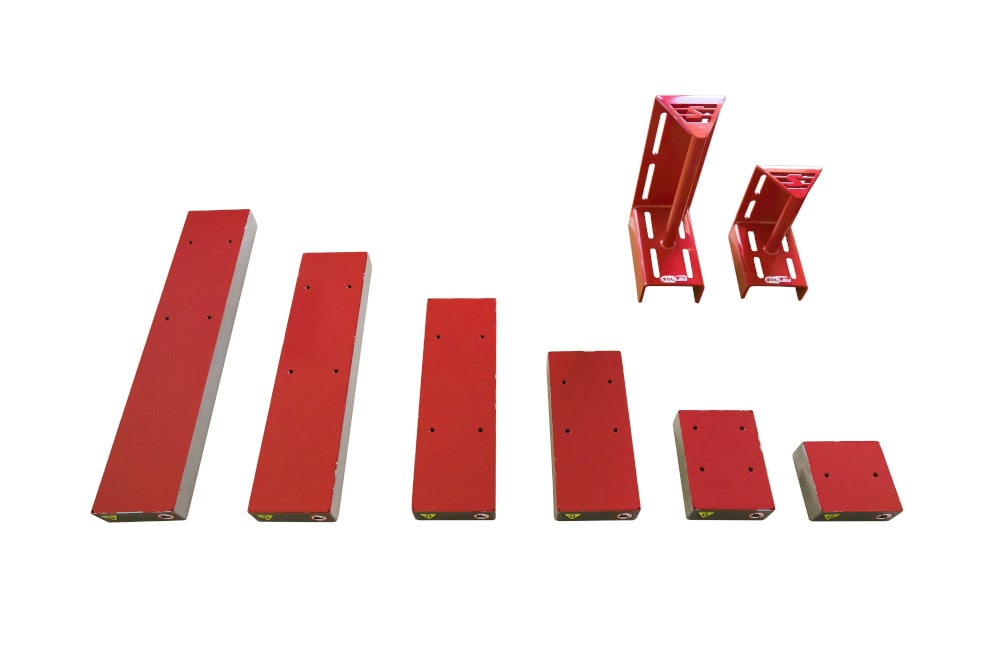

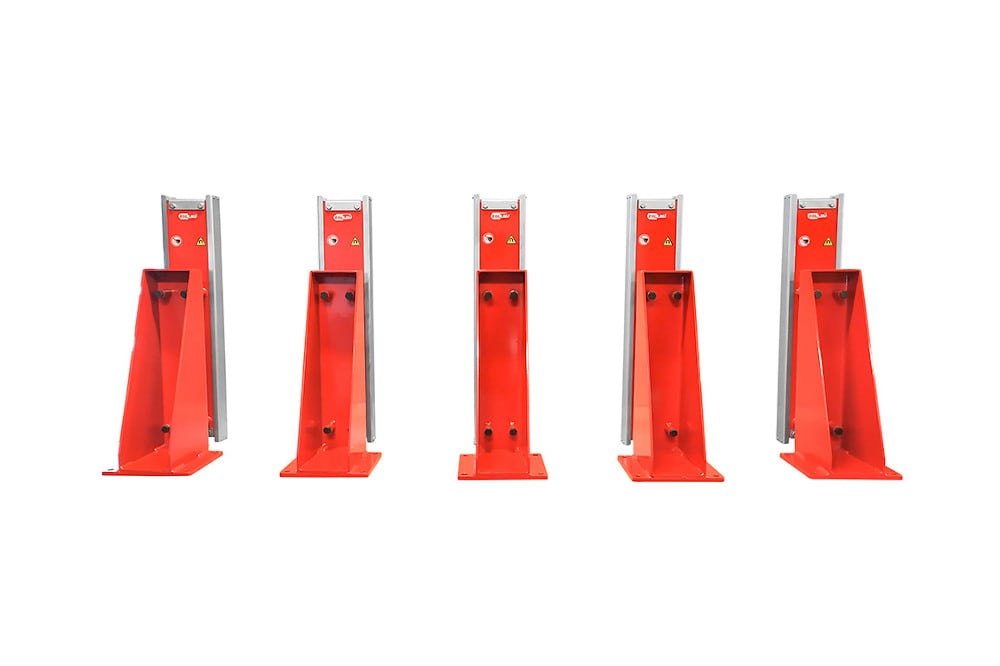

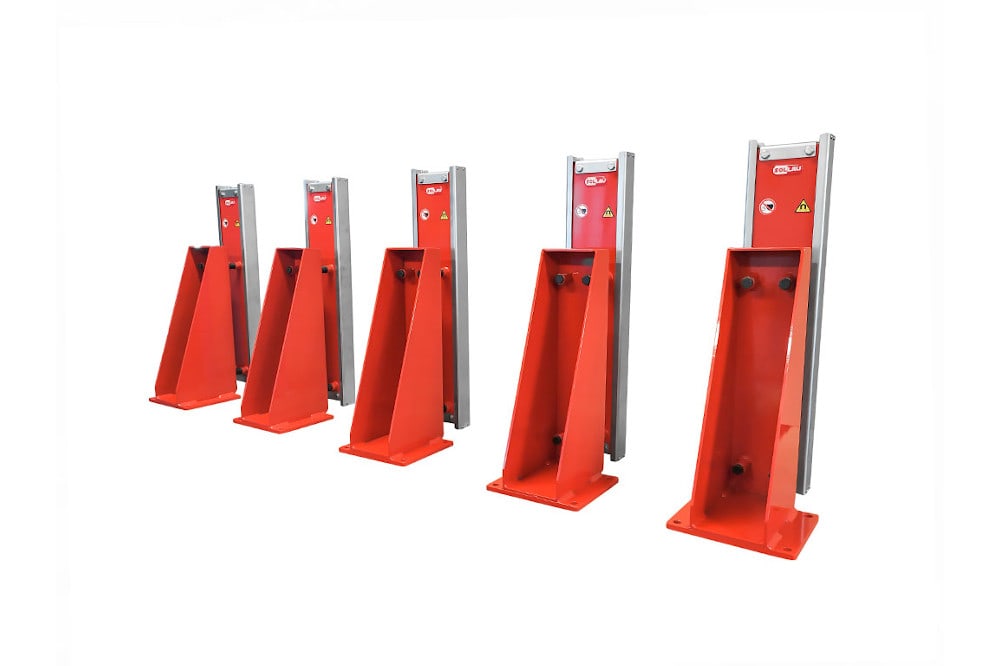

- wyjątkowe rozwiązania konstrukcyjne umożliwia zastosowanie jedynej podstawowej konsoli do uchwycenia aż czterech różnych typów bloków odstojników magnetycznych. Inaczej mówiąc, jeżeli już istnieje jedna baza odstojnika, przy ewentualnym zapotrzebowaniu inaczej silnego odstojnika już nie jest konieczne ponownie kupować nową konsolę, ale wystarczy kupić dalszy blok magnetyczny, który można łatwo dokręcić do konsoli.
- bloki magnetyczne można także samodzielnie zastosować bez podstawy odstojnika, owszem s konsolł jest używania odstojnika o wiele prostsze
Jak są używane magnetyczne odstojniki blach?

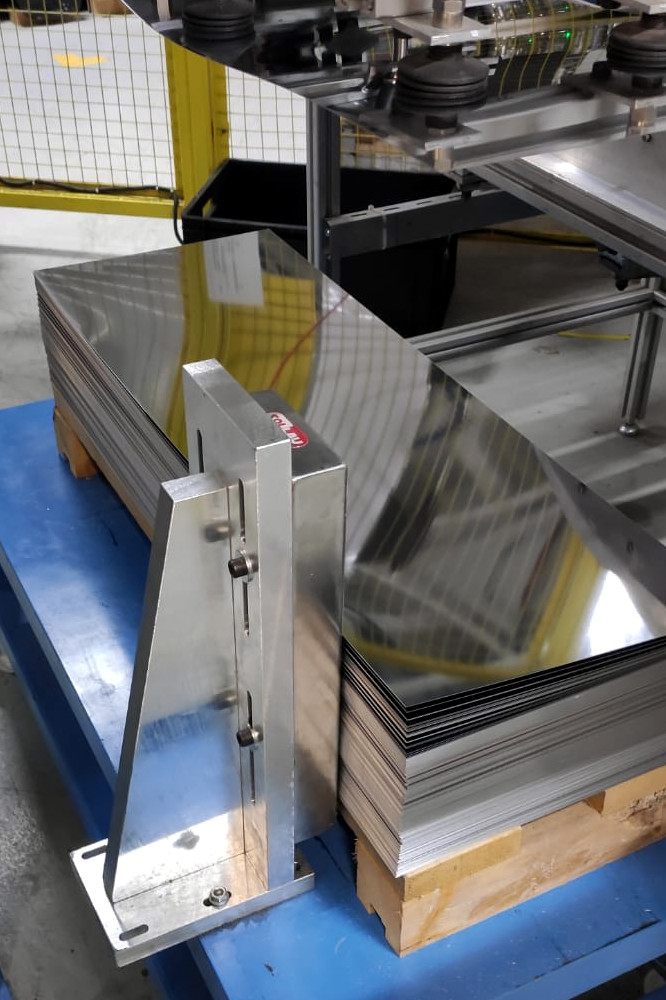

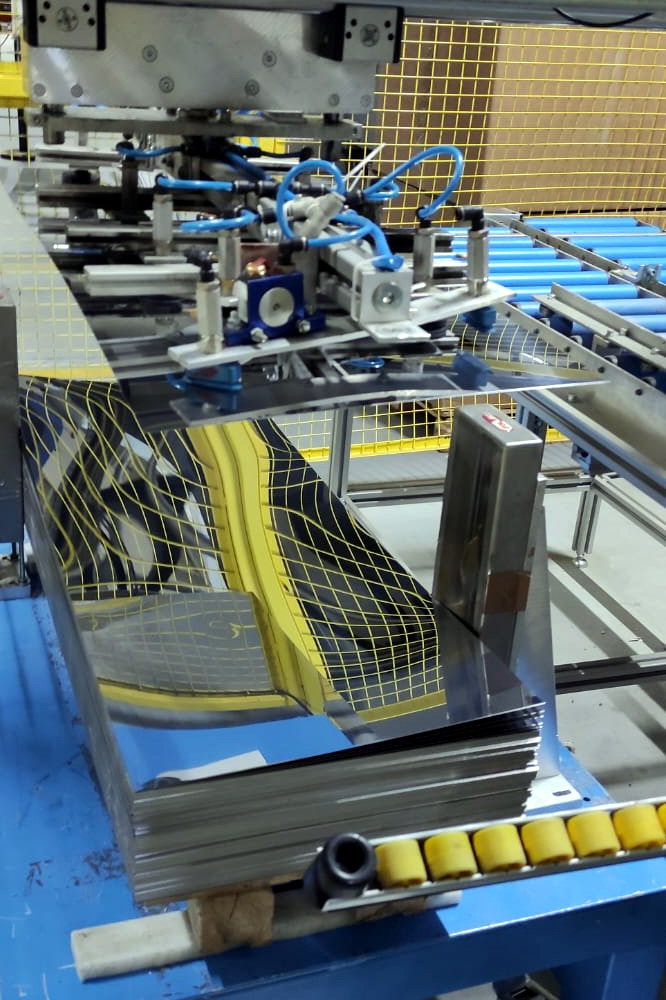

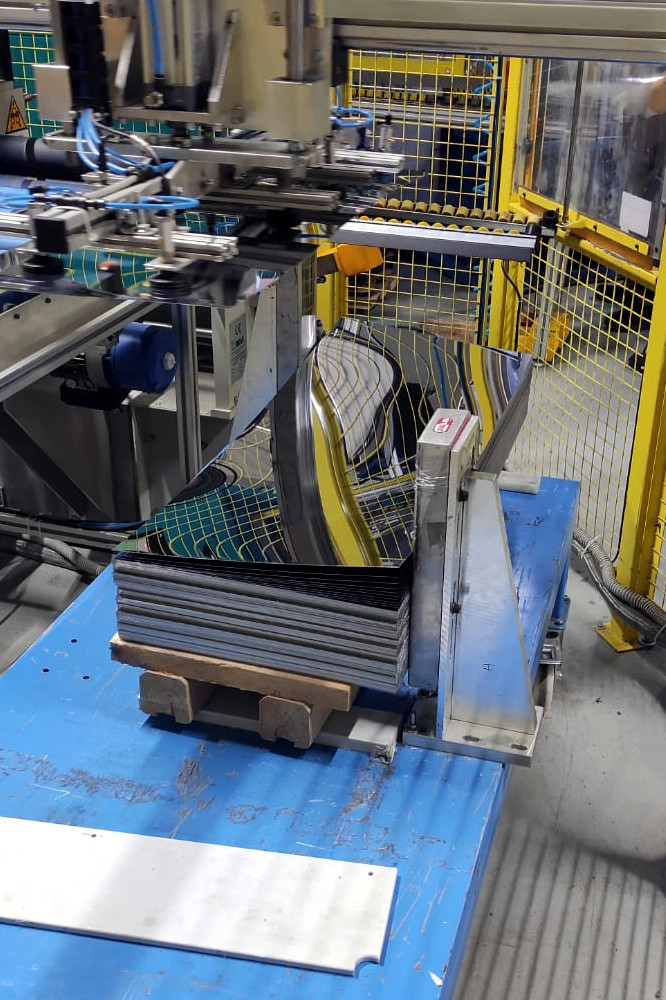

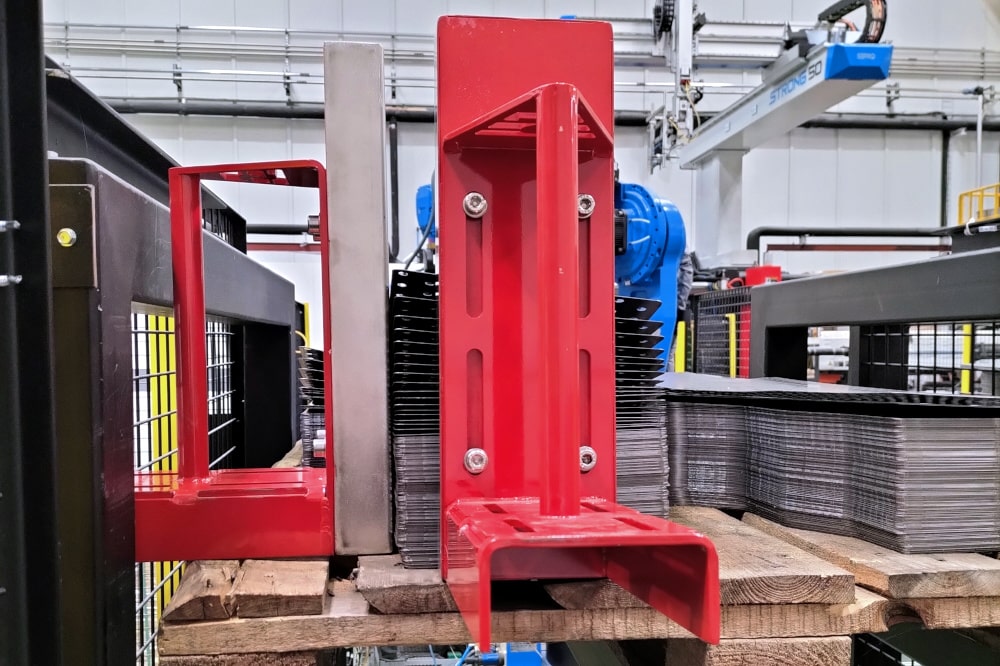

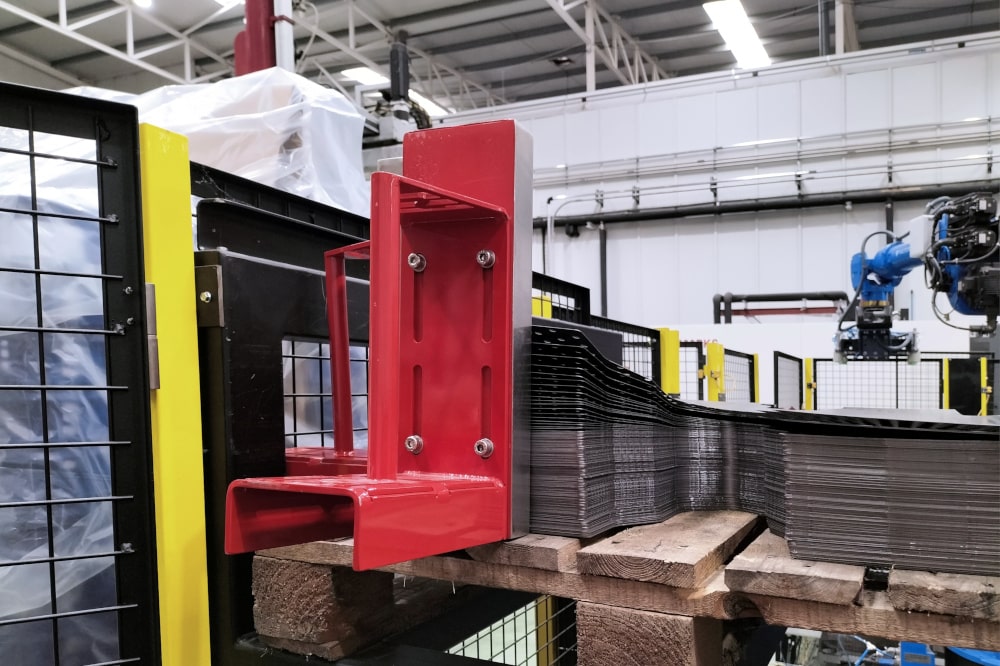

Użycie odstojnika magnetycznego jest bardzo proste, separator blach po prostu przyczepi się do stosu blach i silne pole magnetyczne oddzieli (wyklaruje) od siebie poszczególne arkusze blachy. Blachy można szybko, wygodnie i bezpiecznie odbierać do dalszego przetwarzania bez użycia narzędzi, ponieważ po zdjęciu blachy górnej blacha pod nią automatycznie przesuwa się w kierunku do góry.
Proste zamówienie w e-shopie
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!

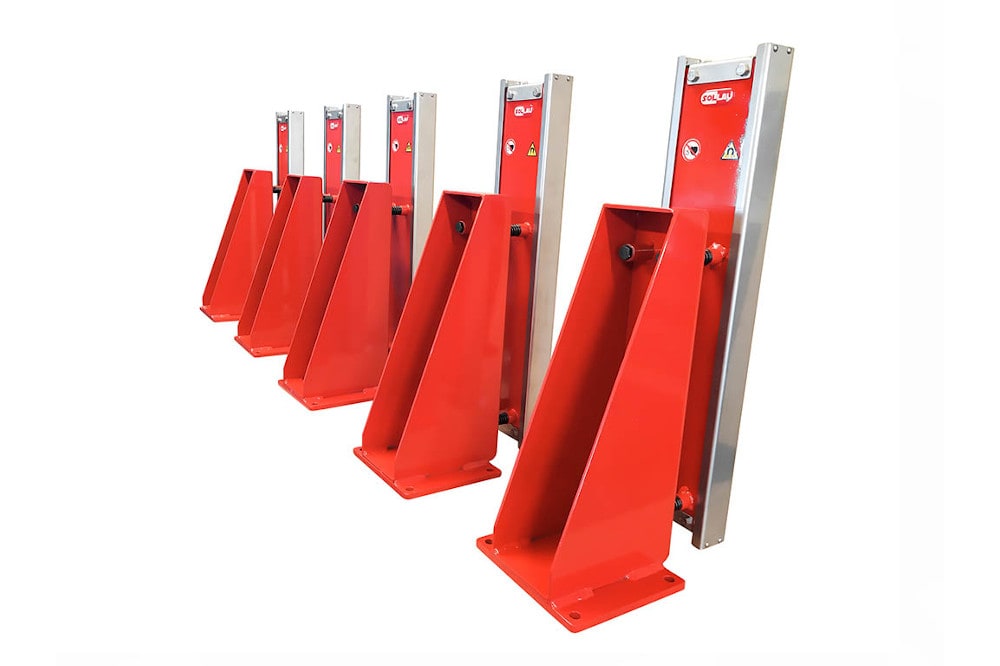

MC-F
- Atrakcyjny stosunek cena/wydajność
- Standardowe wykonanie ferrytowe
- Dla stosów blach z wysokością aż 530 mm
- Maks. grubość taśmy: 3 mm
Odstojnik magnetowy jest standardowo wyposażony silnymi magnesami ferrytowymi (na specjalne życzenie można dostarczyć odstojnik z niezwykle skutecznymi neodymowymi magnesami NdFeB) a służą do łatwego wyjmowania blach ułożonych w stosie.
| Produkt | Maks. wysokość stosu arkuszy (mm) | Maks. grubość blachy (mm) | Karta techniczna |
|---|---|---|---|

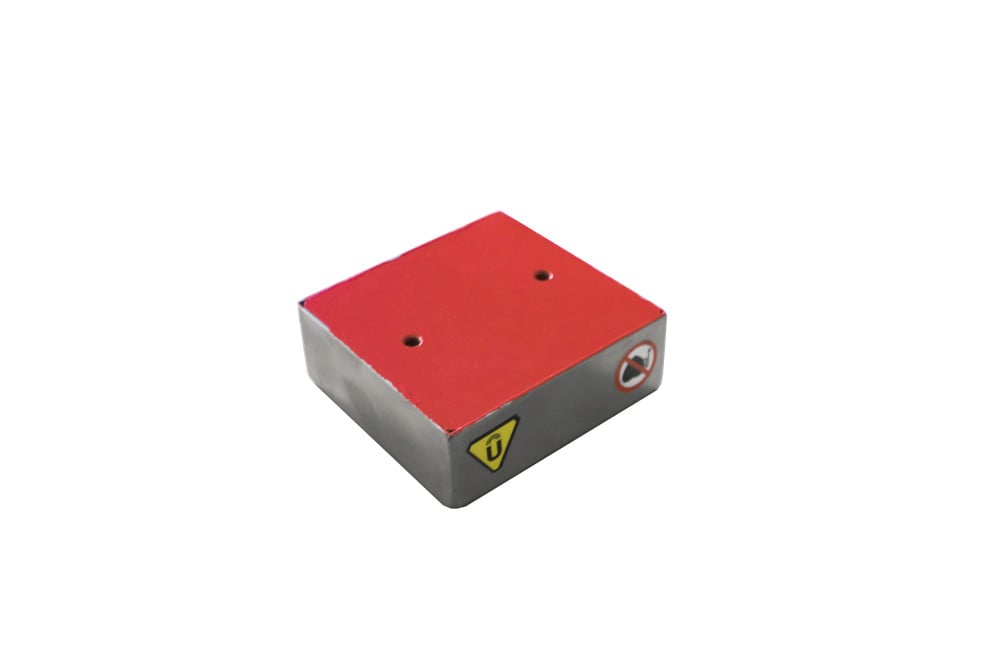

| MC-F80 | 80 | 3 | pokaż PDF |
| MC-F130 | 130 | 3 | pokaż PDF |
| MC-F230 | 230 | 3 | pokaż PDF |
| MC-F330 | 330 | 3 | pokaż PDF |

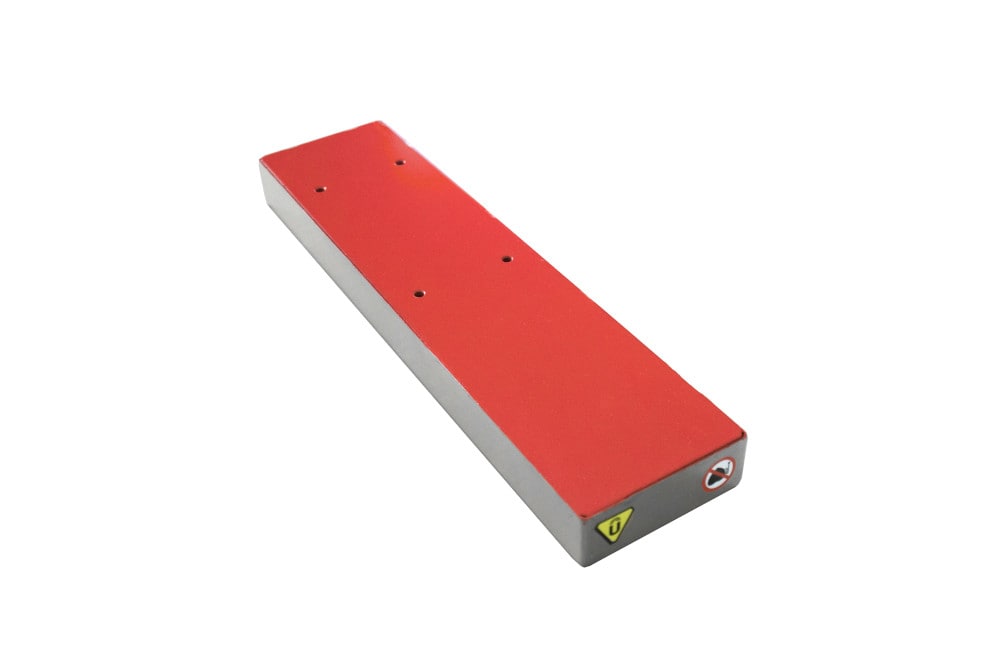

| MC-F430 | 430 | 3 | pokaż PDF |

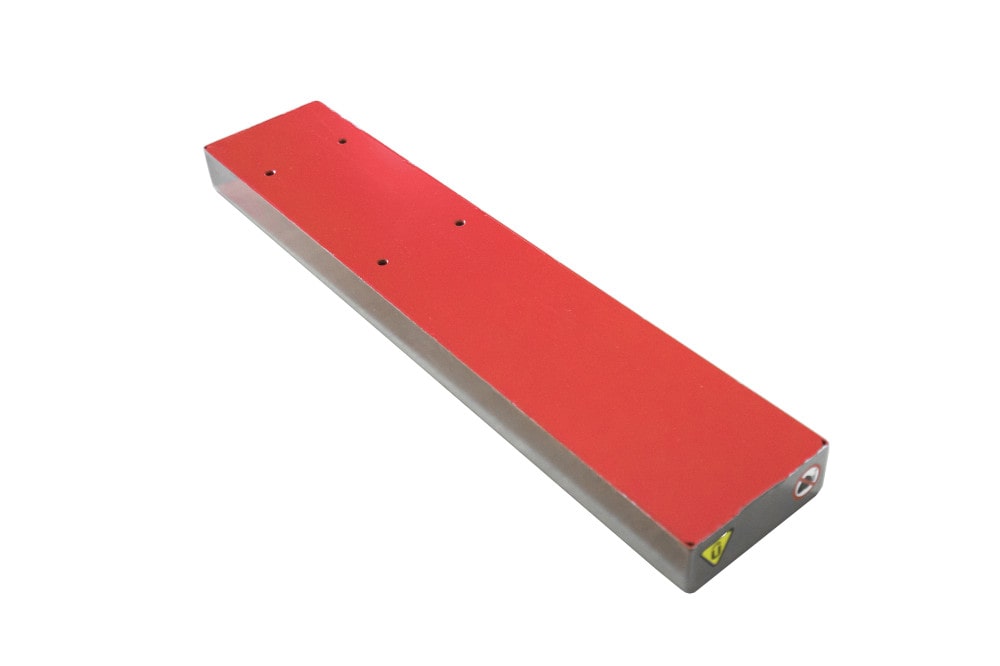

| MC-F530 | 530 | 3 | pokaż PDF |

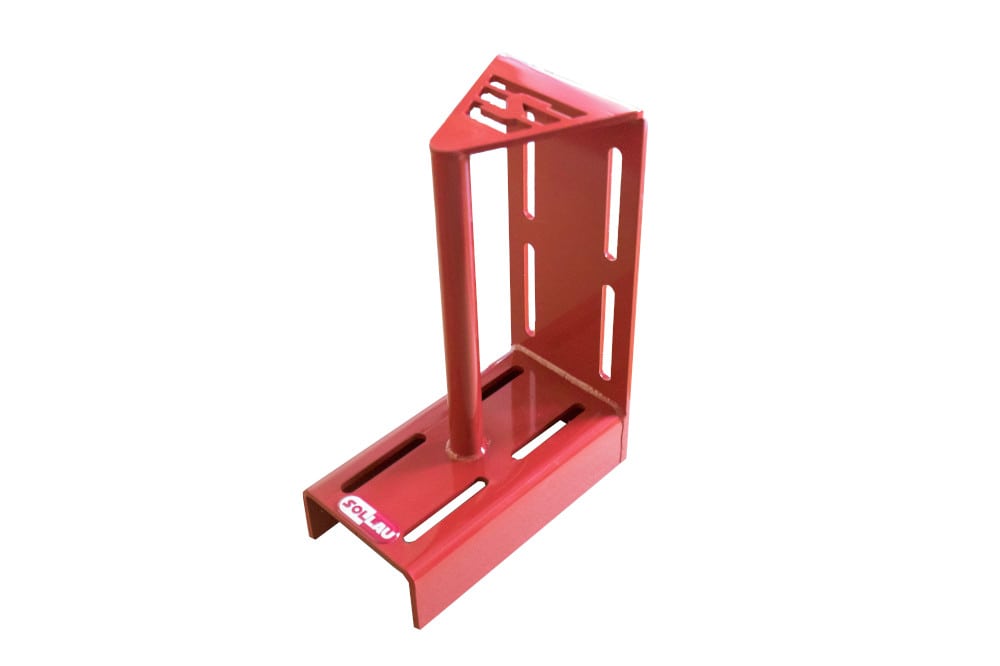

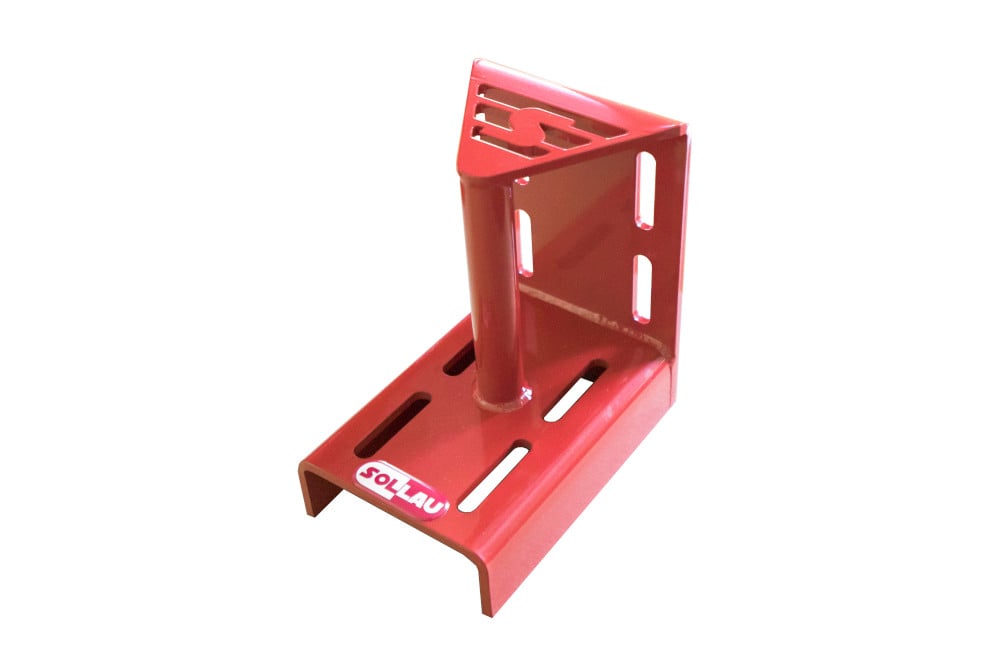

Konsole

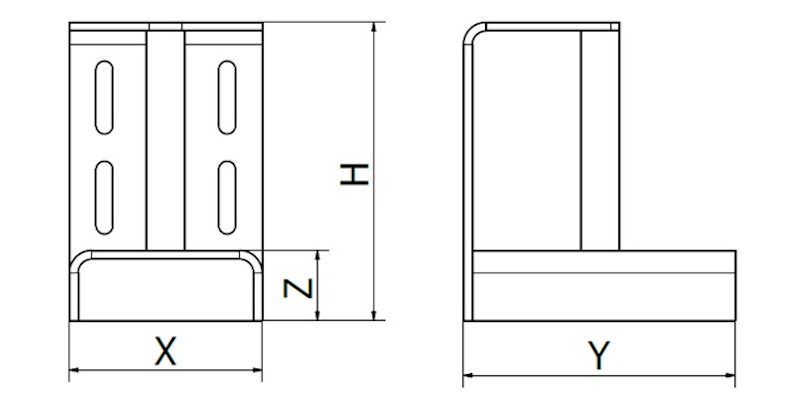

| Nazwa konsoli | Kod konsoli | H (mm) | X (mm) | Y (mm) | Z (mm) | Śruby łączące | Karta techniczna |
|---|---|---|---|---|---|---|---|
| Konzola 01 | K01 | 170 | 110 | 160 | 40 | M8 | pokaż PDF |
| Konzola 02 | K02 | 280 | 110 | 200 | 50 | M8 | pokaż PDF |
Niektóre produkty z tej linii modelowej są dostępne od ręki. Stale poszerzamy ofertę dostępnych separatorów magnetycznych, abyśmy mogli je natychmiast dostarczyć. W celu uzyskania informacji o aktualnej dostępności skontaktuj się z naszym sprzedawcą.
-

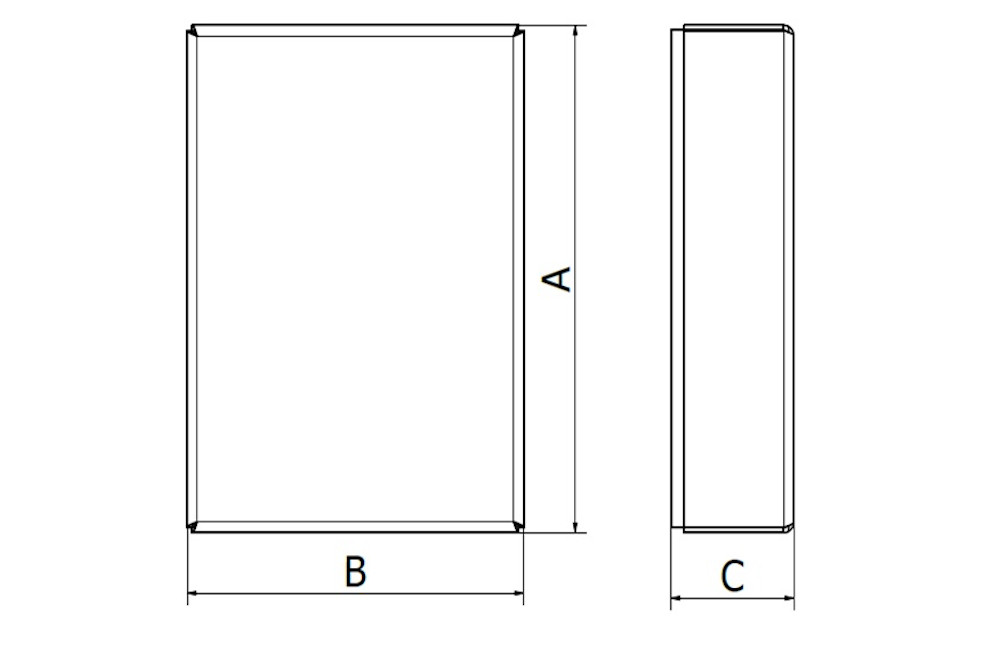

| Model | Maks. wysokość stosu arkuszy (mm) | A (mm) | B (mm) | C (mm) | Połączenie konsoli | Maks. wytrzymałość arkusza (mm) | Zalecany typ konsoli | Waga (kg) |
|---|---|---|---|---|---|---|---|---|
| MC-F80 | 80 | 110 | 115 | 42 | 2 x závit M8 | 3 | K01 | 2,9 |

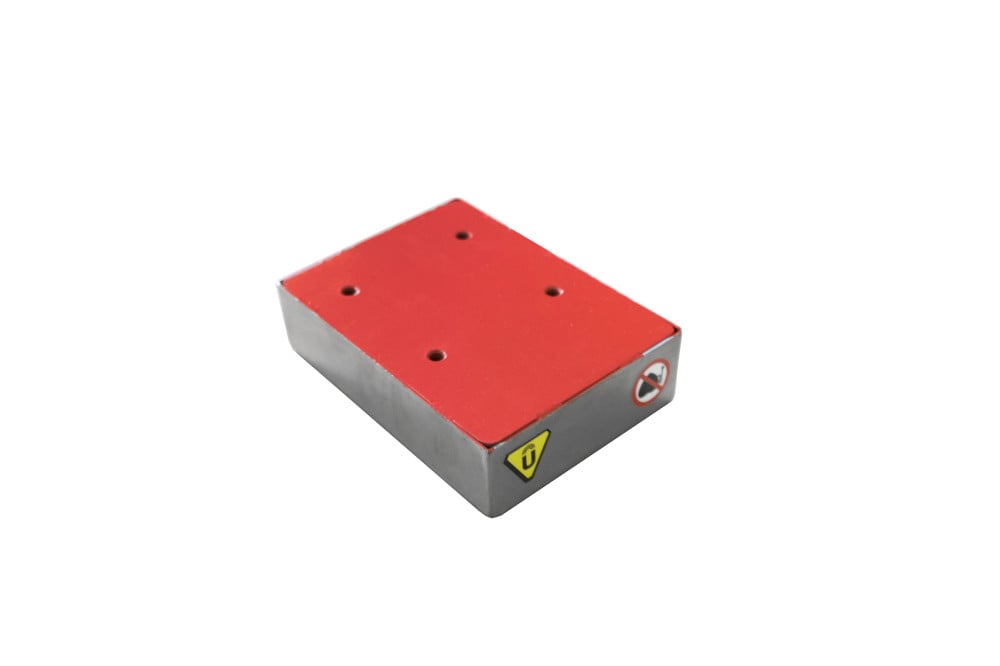

| MC-F130 | 130 | 160 | 115 | 42 | 4 x závit M8 | 3 | K01 | 4,2 |

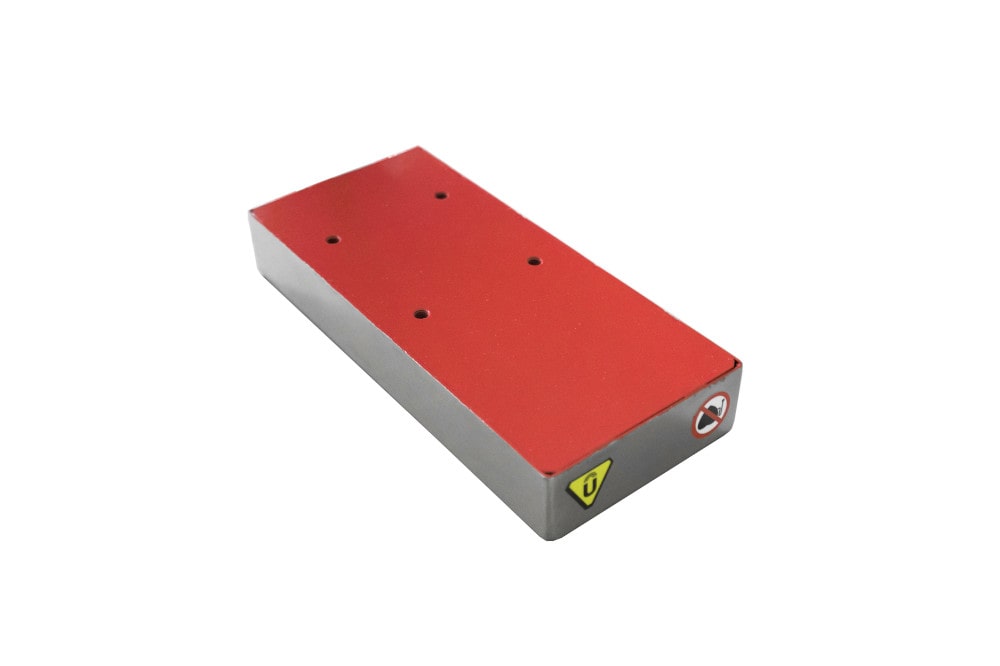

| MC-F230 | 230 | 260 | 115 | 42 | 4 x závit M8 | 3 | K01 | 6,8 |

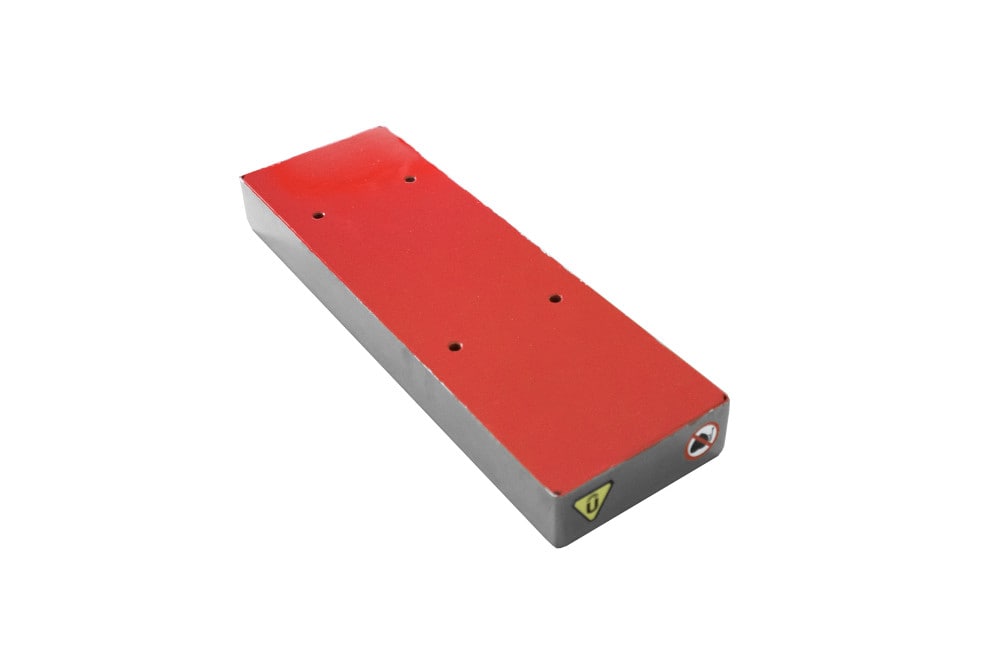

| MC-F330 | 330 | 360 | 115 | 42 | 4 x závit M8 | 3 | K01/K02 | 9,4 |
| MC-F430 | 430 | 460 | 115 | 42 | 4 x závit M8 | 3 | K02 | 12,1 |
| MC-F530 | 530 | 560 | 115 | 42 | 4 x závit M8 | 3 | K02 | 14,5 |
Kluczowymi parametrami wyboru są wysokość stosu blach, ich grubość i wykończenie powierzchni. Standardowa seria ferrytowa MC-F obejmuje stosy od 80 mm (model MC-F80) do 530 mm (model MC-F530) przy maksymalnej grubości blachy 3 mm. Im wyższy stos i im bardziej kleista powierzchnia blach (olej, środek polerujący), tym mocniejszy — i z reguły dłuższy — model oddzielacza jest potrzebny; chętnie doradzimy we wszystkich trzech parametrach.
Standardowa wersja ferrytowa MC-F pokrywa większość zastosowań z suchymi lub lekko naoliwionymi blachami ferromagnetycznymi do grubości 3 mm. Wersję neodymową NdFeB dostarczamy na specjalne zamówienie w przypadkach, gdy blachy są mocno naoliwione, klejące lub inaczej obrobione powierzchniowo w sposób znacznie zwiększający ich przyczepność. Aby ustalić, czy zastosowanie wymaga oddzielacza neodymowego, prosimy o kontakt — bezpłatnie przeprowadzimy test na Państwa materiale i zagwarantujemy wyniki w ciągu trzech dni roboczych.
Magnetyczne oddzielacze blachy działają również z blachami naoliwionymi lub obrobionymi powierzchniowo, jednak typ i liczba potrzebnych oddzielaczy różni się od zastosowań z blachami suchymi. Blachy perforowane mają mniejszą masę i inaczej reagują na pole magnetyczne niż pełne arkusze. Dla precyzyjnego zalecenia proszę podać wymiary, grubość i wykończenie powierzchni konkretnej blachy oraz wysokość stosu — na podstawie tych danych zaproponujemy właściwe rozwiązanie.

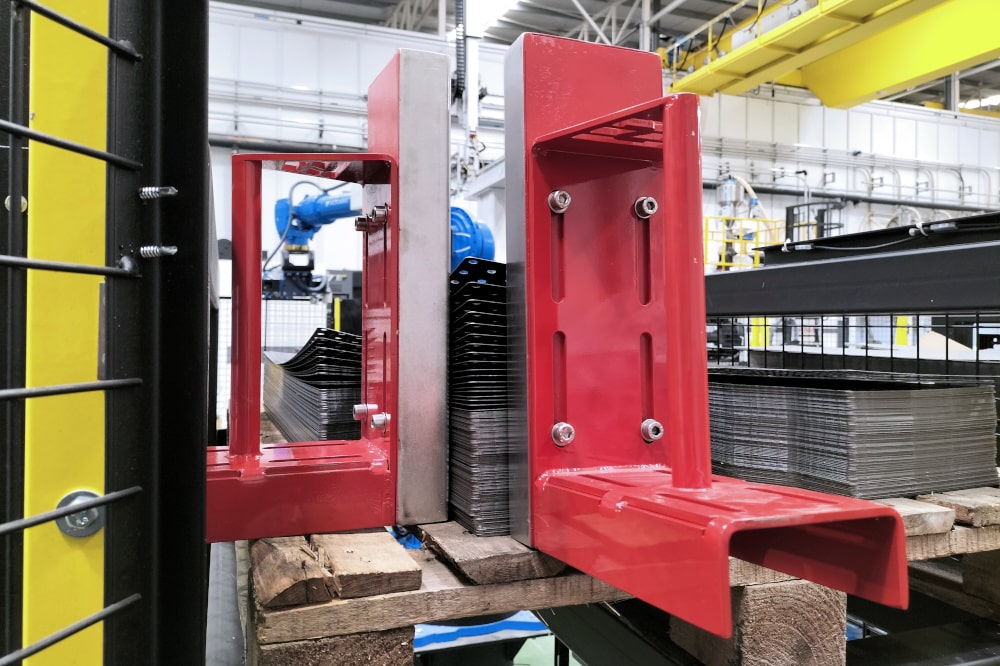

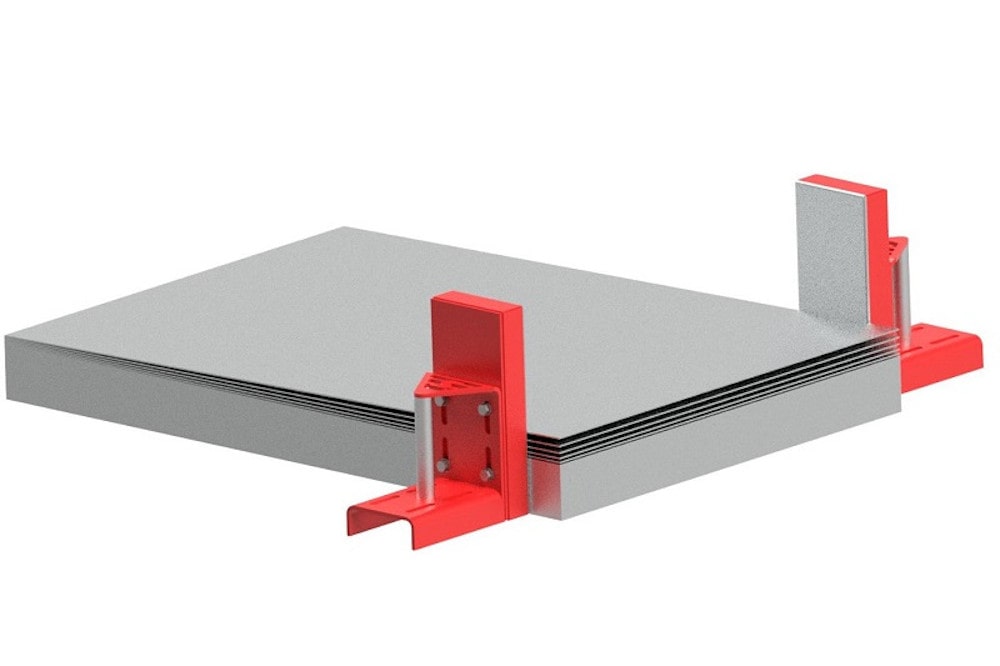

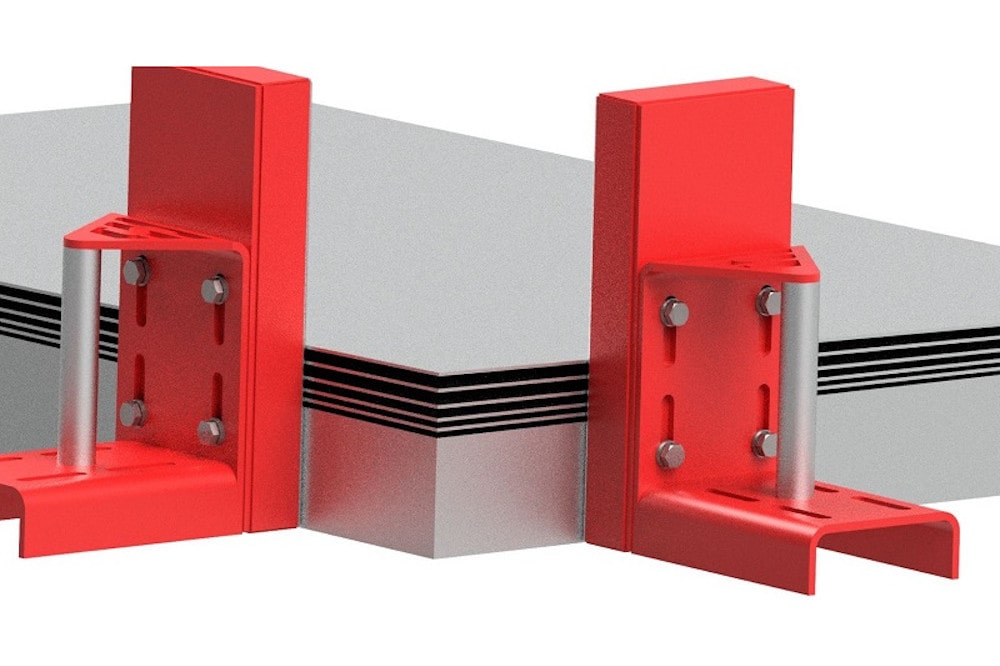

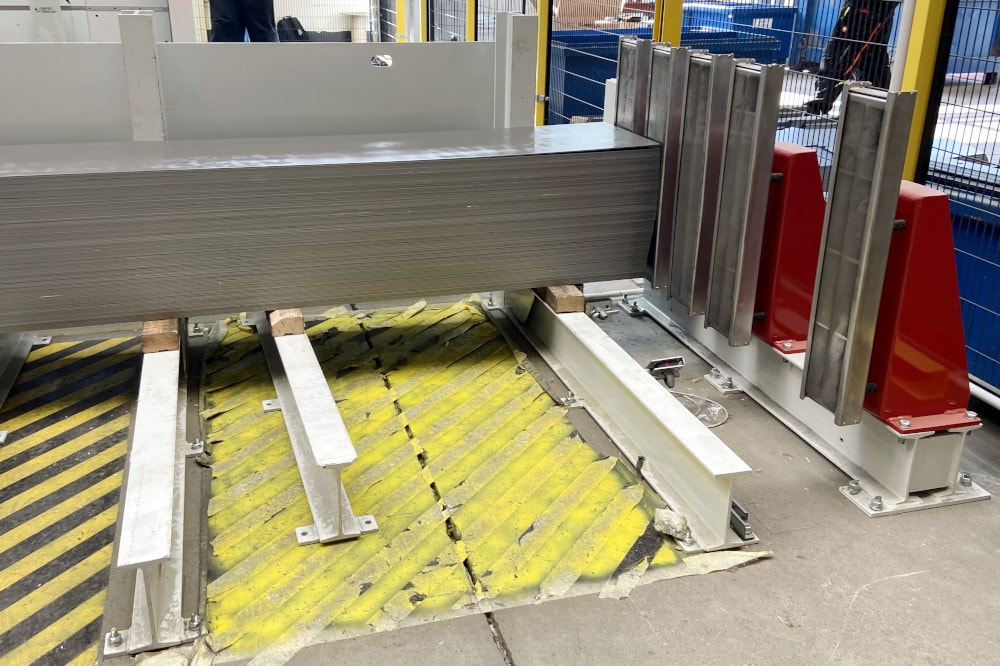

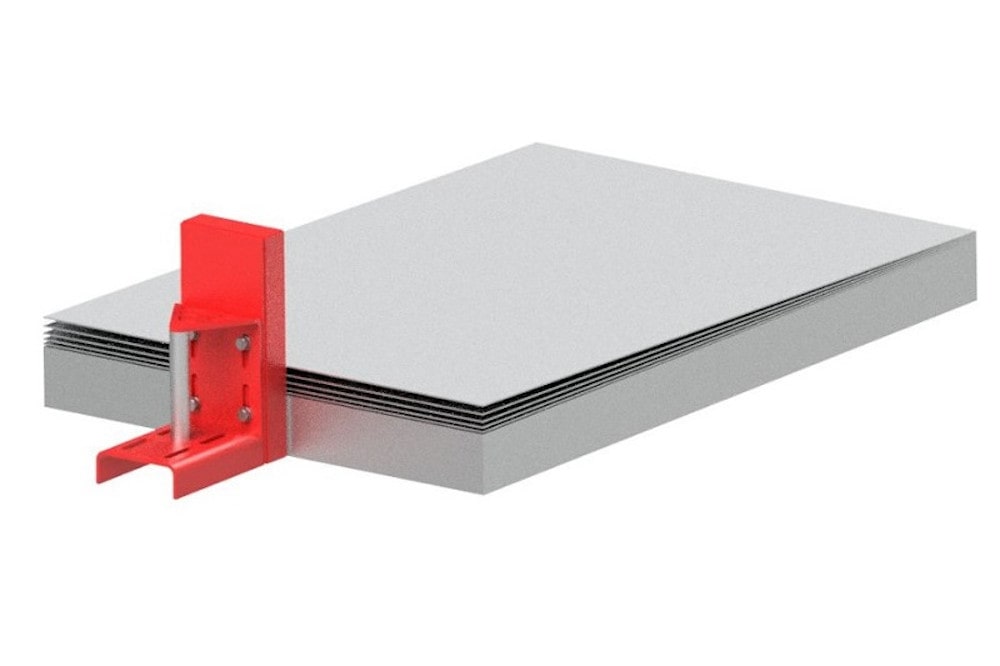

Wystarczy przyłożyć oddzielacz do boku stosu — silne pole magnetyczne natychmiast rozdziela poszczególne arkusze, dzięki czemu górną blachę można bezpiecznie wyjąć bez narzędzi, a blacha pod nią automatycznie przesuwa się do góry. Przy mniejszych blachach zalecamy umieszczenie jednego oddzielacza pośrodku krótszego boku stosu; przy większych blachach — dwóch oddzielaczy w tym samym rogu. Umieszczenie oddzielaczy naprzeciwko siebie daje efekt unoszenia, który ułatwia automatyzowaną manipulację.

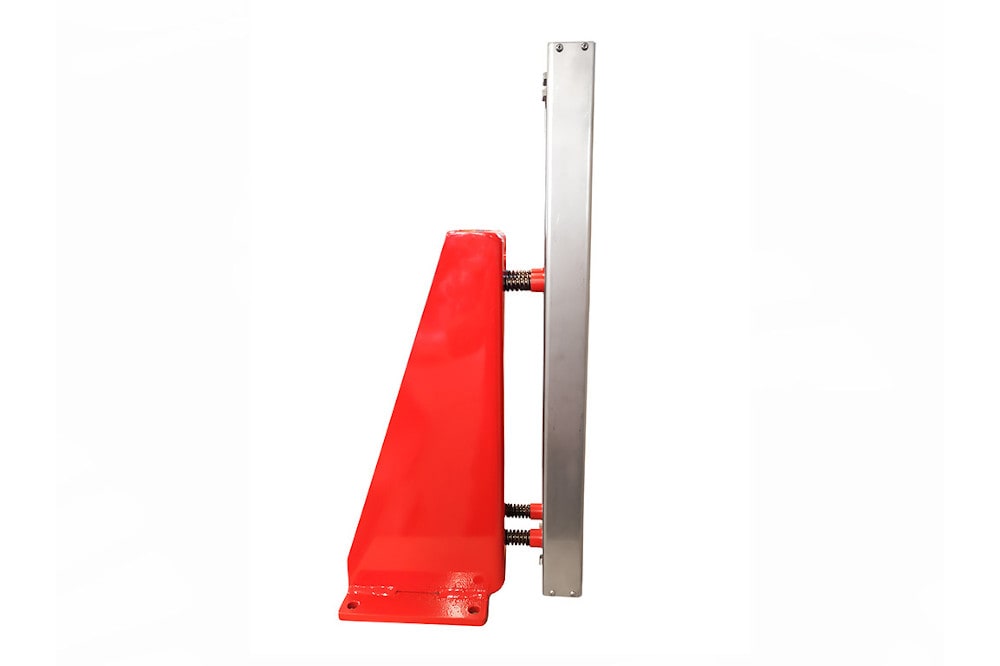

Konsola to podstawa nośna, do której blok magnetyczny oddzielacza jest przykręcany śrubami M8 — z konsolą obsługa oddzielacza jest znacznie wygodniejsza i odpada konieczność przytrzymywania bloku ręcznie. System modułowy polega na tym, że do jednej konsoli można mocować do czterech różnych typów bloków magnetycznych: jeśli w przyszłości potrzebny jest inny model oddzielacza, nie trzeba kupować nowej konsoli — wystarczy dokupić nowy blok magnetyczny. Konsola K01 jest odpowiednia dla modeli MC-F80 do MC-F330, konsola K02 dla modeli MC-F330 do MC-F530.
Magnetyczne oddzielacze blachy są znacznie tańsze w zakupie i eksploatacji niż systemy sprężonego powietrza — nie wymagają żadnego źródła energii, sprężarki ani regularnej konserwacji. Odpada też pracochłonne ręczne rozdzielanie blach sklejonych warstwą oleju lub środka polerującego, a ryzyko uszkodzenia powierzchni blach przy automatycznym pobieraniu jest mniejsze. Pole magnetyczne magnesów trwałych jest stabilne i niezmienne przez wiele lat bez jakiejkolwiek obsługi.
Oddzielacze blachy dostarczamy najczęściej do branży maszynowej, hutniczej i motoryzacyjnej oraz do przetwórców i dystrybutorów wyrobów hutniczych. Wybrane modele mamy stale na stanie do natychmiastowego odbioru; w przypadku wersji niestandardowych lub na zamówienie prosimy o bezpośredni kontakt. Po zakupie zapewniamy montaż, szkolenie obsługi i autoryzowany serwis przez cały okres użytkowania urządzenia.
W jakich dziedzinach przemysłowych zostanie zastosowany magnetyczny oddzielac blachy?
Odstojniki blach znajdują szerokie zastosowanie w przemyśle maszynowym, stalowym, motoryzacyjnym, są niezbędnym pomocnikiem sprzedawców i dystrybutorów materiałów hutniczych itp.
