Automatyczna linia sortownicza do sortowania butelek PET, puszek Al i Fe

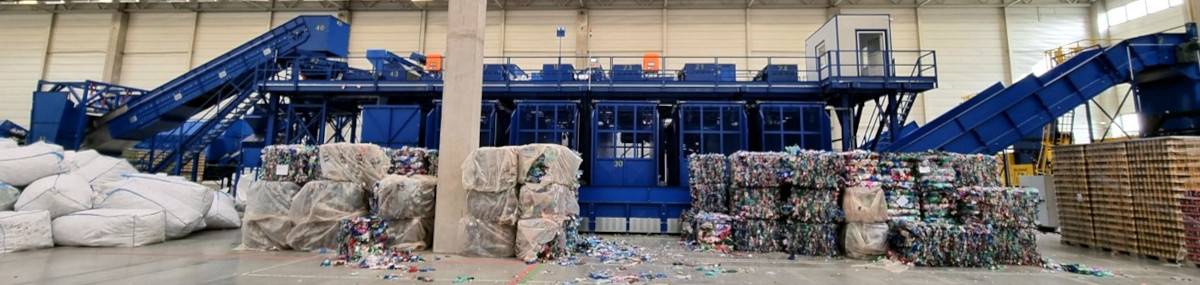

Automatyczna linia sortująca została zaprojektowana z myślą o wydajności 4500 kg/godzinę i służy do sortowania odpadów z „żółtych pojemników”, czyli butelek PET, puszek aluminiowych i żelaznych.
Bele z materiałem są rozpakowywane, a następnie materiał przechodzi przez sito obrotowe.

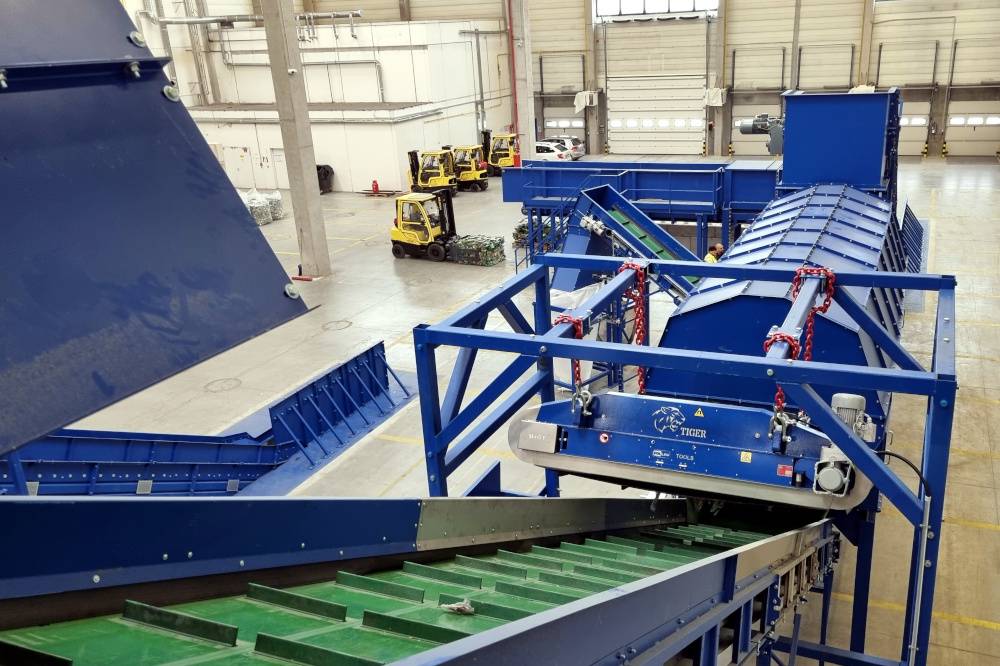

Puszki ferromagnetyczne są separowane za pomocą dwóch bardzo silnych bloków magnetycznych umieszczonych nad przenośnikiem z automatycznym oczyszczaniem DND-AC TIGER.
Niezawodne oddzielanie puszek aluminiowych odbywa się w separatorze wiroprądowym ECS-C z wirnikiem osadzonym centralnie. Przed separatorem ECS materiał jest rozwarstwiony za pomocą podajnika wibracyjnego. Takie równomierne rozwarstwienie jest warunkiem dobrego działania separatora ECS.
Na koniec butelki PET są sortowane według koloru za pomocą spektrofotometru NIR/VIS.
Poszczególne frakcje są kruszone i prasowane.
Funkcjonalność całej linii sortującej i jej poszczególnych części jest kontrolowana za pomocą systemu kamer. Zaletą jest możliwość zdalnego dostępu do poszczególnych elementów sterujących linii sortującej.
- Wydajność linii separacyjnej: 4,5 tony/godzinę + 3,5 tony/godzinę (opakowania aluminiowe)
- Gwarantowana skuteczność separacji: 95 %
Wynik
Odpady posortowane według następujących grup:
- Butelki PET 3D PET
- Puszki aluminiowe
- Puszki żelazne

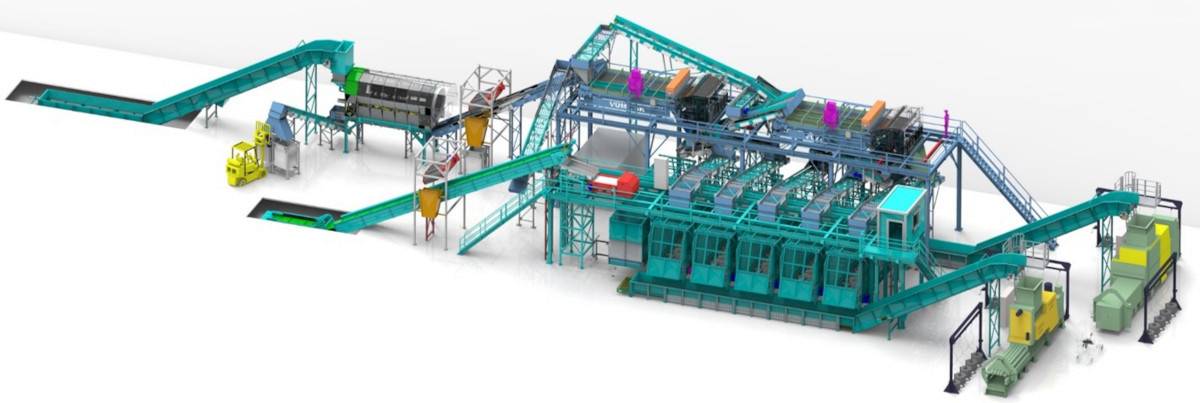

Linia sortownicza składa się z następujących urządzeń:

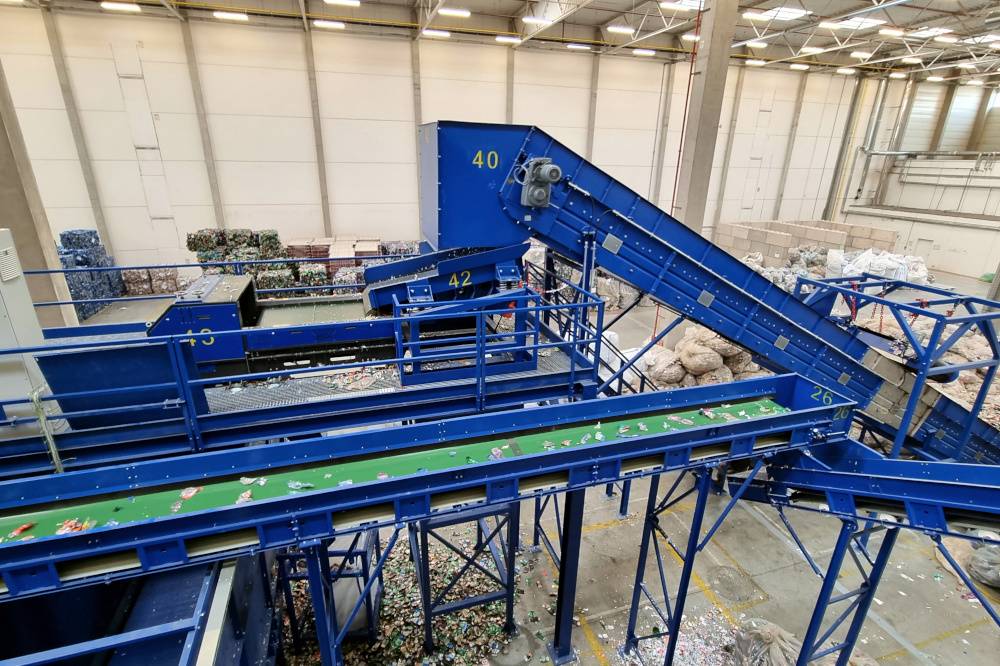

- Systemy przenośników
- Blok magnetyczny z automatycznym oczyszczaniem DND-AC TIGER
- Przenośnik wibracyjny

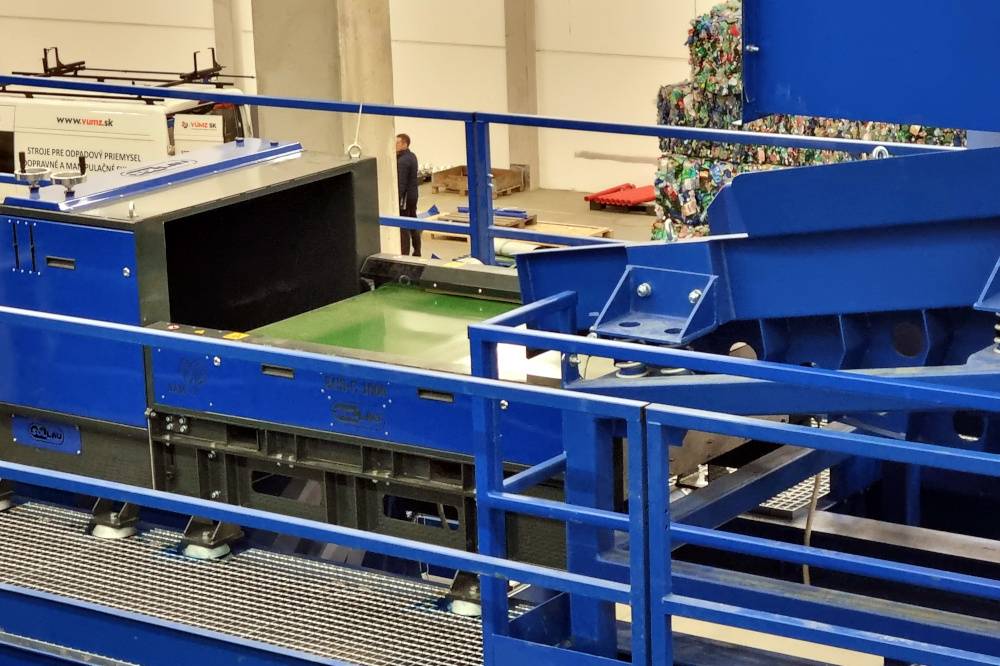

- Separator magnetyczny do metali niemagnetycznych – Eddy current separator tj. separator wiroprądowy z wirnikiem zamontowanym centralnie ECS–C 1000 RAM – do taśmy o szerokości 1000 mm
- Spektrofotometr NIR / VIS
- Sito obrotowe
- Zasobniki akumulacyjne
- Urządzenia prasujące
- Kruszarki
- Konstrukcje stalowe
- Kompleksowy system sterowania z wyjściami PLC bezpośrednio na linii
- Zdalny dostęp
- Monitoring kamerowy/
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!
Linia jest przeznaczona do sortowania odpadów z żółtych pojemników — materiału, którego głównymi składnikami są butelki PET, puszki aluminiowe i stalowe — przy wydajności 4 500 kg/h. W porównaniu z linią o wydajności 5 t/h oferuje bardziej kompaktowe rozwiązanie z separatorem ECS dla szerokości taśmy 1 000 mm i dwiema samooczyszczającymi się płytami magnetycznymi DND-AC TIGER; linię do odpadów komunalnych zalecamy tam, gdzie mieszanina wejściowa zawiera również organikę, papier i lekką frakcję.
Linia jest zaprojektowana do przetwarzania 4 500 kg materiału na godzinę; dla opakowań aluminiowych osiąga wydajność 3 500 kg/h. Gwarantowana skuteczność separacji wynosi 95 %.
Separacja przebiega w trzech kolejnych krokach: ferromagnetyczne puszki stalowe są najpierw wychwytywane przez dwie samooczyszczające się płyty magnetyczne DND-AC TIGER umieszczone nad taśmą transportową. Puszki aluminiowe są następnie oddzielane od butelek PET przez wirnikowy separator prądów Foucaulta ECS–C 1000 RAM z koncentrycznie osadzonym wirnikiem dla szerokości taśmy 1 000 mm; butelki PET są w końcu sortowane według barwy spektrofotometrem NIR/VIS.
Przenośnik wibracyjny równomiernie rozkłada materiał na taśmie tuż przed wejściem do separatora ECS. Równomierne rozłożenie warstwy jest warunkiem prawidłowego działania separacji indukcyjnej — bez niego mogłoby dochodzić do obniżenia skuteczności oddzielania puszek aluminiowych.

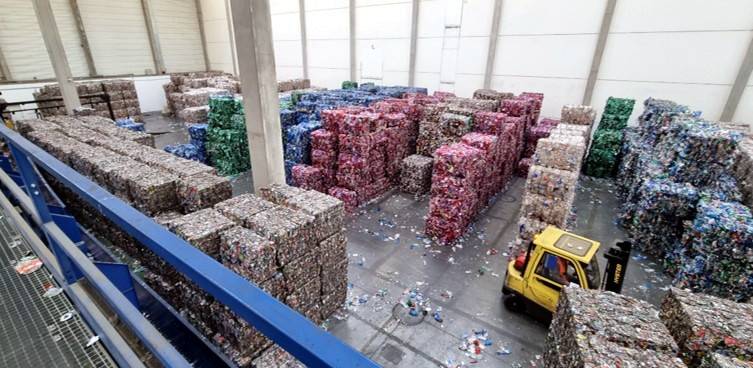

Oddzielone puszki stalowe i aluminiowe są przetwarzane przez urządzenia prasujące i rozdrabniacze bezpośrednio w ramach linii. Wynikiem są trzy czyste surowce wtórne — butelki PET 3D, puszki aluminiowe i puszki stalowe (sprasowane i rozdrobnione) — gotowe do bezpośredniej sprzedaży.
Linia jest wyposażona w nadzór kamerowy i system sterowania oparty na PLC; w skład dostawy wchodzi również zdalny dostęp do sterowania, który umożliwia monitorowanie pracy i diagnostykę ewentualnych problemów bez konieczności fizycznej obecności obsługi na miejscu.
Każdą linię sortującą projektujemy i produkujemy na zamówienie według konkretnego rodzaju materiału, jego granulometrii i wymaganej wydajności. Realizujemy również linie do sortowania odpadów komunalnych, odpadów z tworzyw sztucznych, szkła i innych surowców — konfigurację urządzenia zawsze dostosowujemy do konkretnego zastosowania.
Dostawa obejmuje cały proces — od przeglądu lokalizacji, projektu i produkcji na miarę przez instalację, uruchomienie i szkolenie obsługi po autoryzowany serwis przez cały okres eksploatacji urządzenia. Na elementy magnetyczne udzielamy gwarancji do 10 lat; przed zamówieniem oferujemy bezpłatne testowanie Państwa materiału z gwarantowanym przeprowadzeniem testów w ciągu trzech dni.
