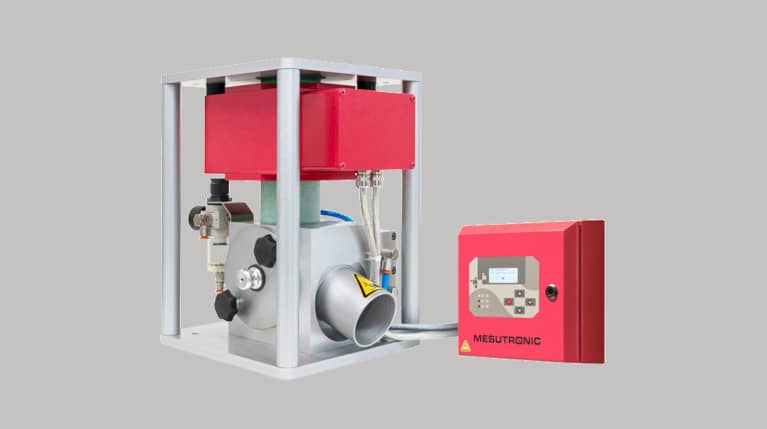

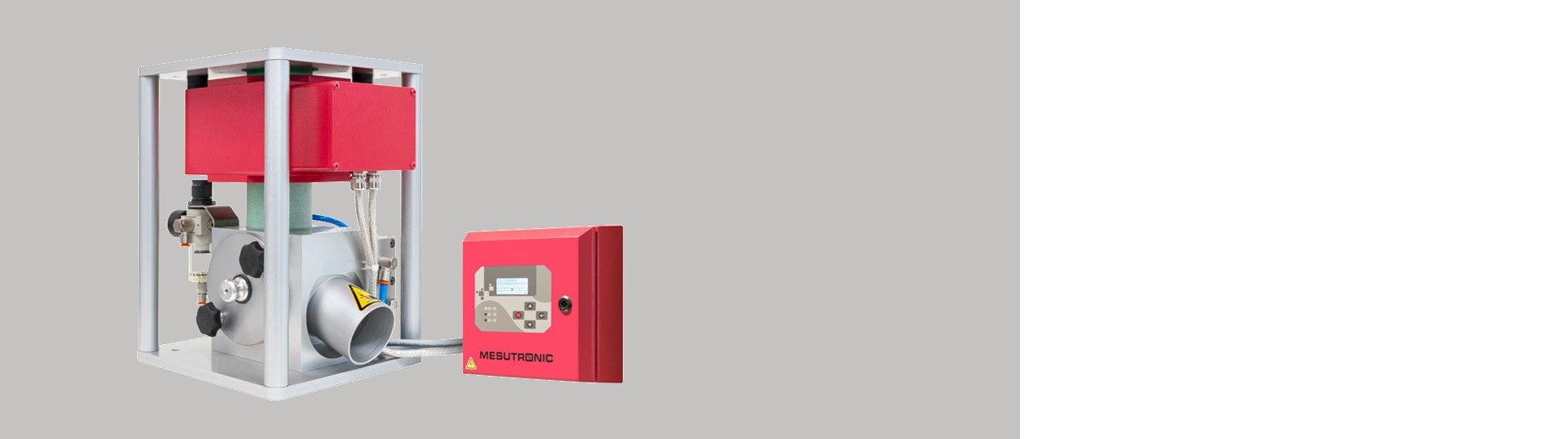

Zrzutowy detektor metali PLASTRON 05 K dla przemysłu tworzyw sztucznych
Zrzutowy detektor metali PLASTRON 05 K jest instalowany na wtryskarkach i wytłaczarkach i służy do wykrywania cząstek metalu w tworzywach sztucznych. Detektor jest w pełni automatyczny i wyposażony w szybkoobrotową klapę wybijającą, która umożliwia bardzo precyzyjne usuwanie zanieczyszczeń i minimalizuje straty dobrego produktu.
Detektor jest przeznaczony do wykrywania i odrzucania zanieczyszczeń metalicznych nawet przy powolnym przepływie materiału (granulatu, regranulatu, płatków...). Detektor i klapa wybijająca zostały opracowane specjalnie do tego zastosowania w przemyśle tworzyw sztucznych.
Korzystna cena i wysoka czułość sprawiają, że PLASTRON 05 K jest najczęściej stosowanym zrzutowym wykrywaczem w przemyśle tworzyw sztucznych.
Cyfrowe przetwarzanie sygnału umożliwia uzyskanie doskonałych wyników wykrywania, i wytrzymała konstrukcja detektora zapewnia jego maksymalny okres użytkowania.
Dzięki niewielkiej wysokości i kompaktowym rozmiarom detektor PLASTRON 05 K można łatwo zintegrować z wytłaczarką lub wytryskarką
Ww. detektor standartowo dostarczamy z otworem wlotowym o średnicy 30 – 120 mm.

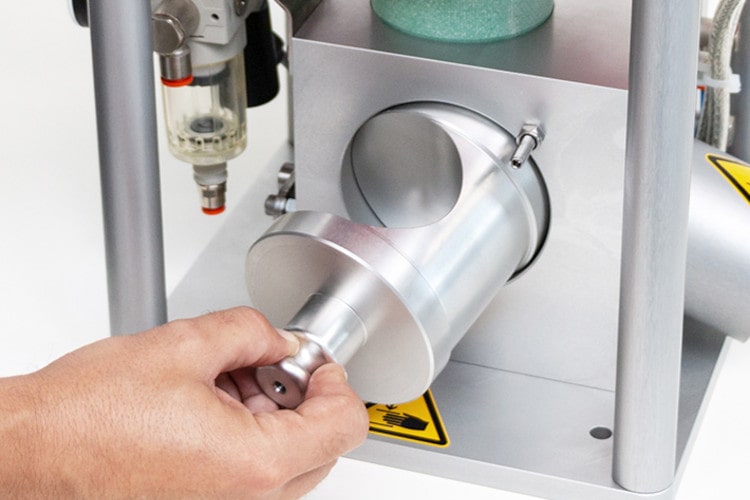

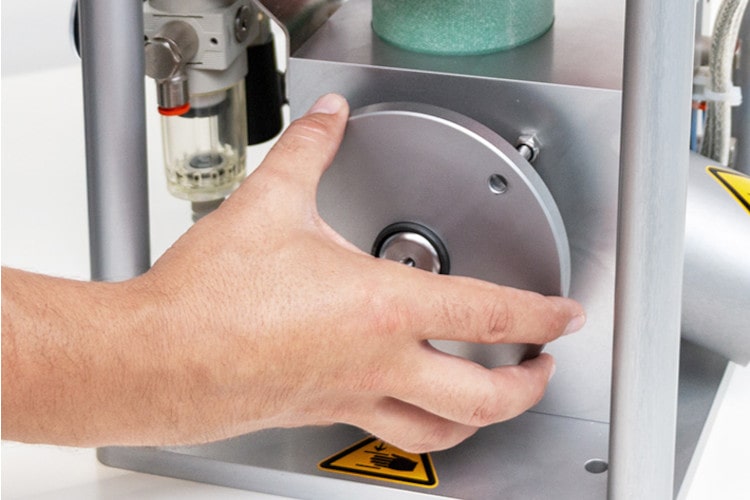

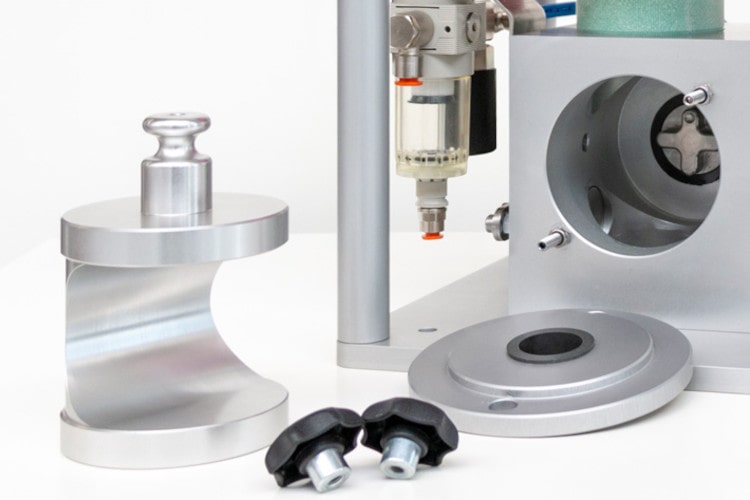

Otwarta konstrukcja ramowa detektora umożliwia nieograniczony dostęp do wszystkich jej elementów. Konserwacja jest bardzo prosta, całe urządzenie można zdemontować i wyczyścić bez użycia narzędzi.
W przypadku większej zawartości zanieczyszczeń ferromagnetycznych w stosowanym materiale (np. przy stosowaniu regranulatu) zaleca się użycie jednego z prostych i skutecznych separatorów magnetycznych. Ich zastosowanie maksymalnie zwiększy ochronę dalszych technologii (zwłaszcza dysz wtryskowych), a jednocześnie zmniejszy częstotliwość wykrywania (metale magnetyczne zostaną usunięte, a wykrywane będą tylko metale niemagnetyczne), ograniczając w ten sposób straty dobrego materiału:
Separatory te można nabyć bezpośrednio w naszym sklepie internetowym:
Detektor ten jest wyposażony w wydajną jednostkę sterującą AMD 05 z wieloma zaawansowanymi funkcjami. Urządzenie jest wyposażone w 5-wierszowy wyświetlacz LCD i jest sterowany za pomocą 4 ergonomicznych przycisków. Jego obsługa jest prosta i intuicyjna.
Główne zalety zrzutowego detektora metali
- Wykrywacz metali do montażu we wtryskarkach lub wytłaczarkach.
- Niniejszy wykrywacz został opracowany do wykrywania metali z granulatów tworzyw sztucznych, okruchów i proszków.
- Stosuje się w prasach lub wytłaczarkach, gdzie materiał przepływa swobodnie, a przestrzeń z wykrywaczem jest stale wypełniana materiałem.
- Ten typ detektora zostałby opracowany specjalnie dla tego zastosowania.
- Dzięki temu możliwe jest osiągnięcie najlepszych wyników, bezpieczeństwa pracy przy jednoczesnym zachowaniu zdolności czyszczenia wykrywacza.
Zrzutowy detektor metali PLASTRON 05 K jest:
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Wytrzymały – pod względem technologii i wydajności
- Szybki - w reagowaniu i czyszczeniu <podrobný popis>
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!
Wyposażenie opcjonalne
Detektory PLASTRON 05 K můžeme dodat s širokou dodatečnou výbavou:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk, …
- Specjalna długość kabli przyłączeniowych
- Monitoring - ciśnienie powietrza, klapa wybijająca
- Opróżnianie detektora przez naciśnięcie przycisku
Konstrukcja specjalna
Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:
- Konstrukcja do zastosowań ściernych
Rozmiary
| Model | Waga (kg) |
|---|---|
| PLASTRON K 30 | 13 |
| PLASTRON K 40 | 13 |
| PLASTRON K 50 | 19 |
| PLASTRON K 60 | 19 |
| PLASTRON K 70 | 19 |
| PLASTRON K 100 | 35 |
| PLASTRON K 120 | 35 |
Zrzutowy detektor metali możemy dostarczyć również o innej wysokości, średnicy otworu, ramy itp. w zależności od wymagań klienta.
Poprosimy Cię o specyfikację wymaganych modyfikacji i przygotujemy ofertę dla Twojej operacji.
Czułość detektora metali
Czułość detektora zależy od wielu parametrów, takich jak średnica otworu (im mniejsza średnica otworu, tym większa czułość detektora), prędkość materiału, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy wykonanie testów i prześlemy próbki materiału.
Tabelka czułości detektora metali PLASTRON 05 K:
| Model | Średnica otworu (mm) | Czułość (mm) | ||
|---|---|---|---|---|
| Fe | NonFe | SS | ||
| PLASTRON K 30 | 30 | 0,3 | 0,5 | 0,6 |
| PLASTRON K 40 | 40 | 0,4 | 0,6 | 0,8 |
| PLASTRON K 50 | 50 | 0,5 | 0,8 | 1,0 |
| PLASTRON K 60 | 60 | 0,6 | 1,0 | 1,2 |
| PLASTRON K 70 | 70 | 0,7 | 1,0 | 1,5 |
| PLASTRON K 100 | 100 | 1,0 | 1,5 | 2,0 |
| PLASTRON K 120 | 120 | 1,2 | 1,75 | 2,5 |
Jednostka sterująca AMD 05
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Jednostka sterująca z wbudowanym regulowanym zasilaczem zapewniającym niezawodne działanie i łatwość serwisowania
- Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
- Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
- Wąska strefa detekcji zapewnia precyzyjne umieszczenie metali w polu detekcji w celu dokładnego wykrywania
- Monitorowanie poprawności działania systemu
- Sterowanie dotykowe – za pomocą 4 przycisków ergonomicznych
- Pięcioliniowy, podświetlany wyświetlacz LCD
- Możliwość zapisania do 500 produktów w pamięci ustawień
Zakres dostawy
Częścią składową dostawy detektorów PLASTRON 05 K jest:
- Głowica detekcyjna
- Jednostka utylizacyjna zawierająca elementy pneumatyczne, regulator ciśnienia powietrza itp.
- Jednostka sterująca
- Kable połączeniowe
- Instalacyjny hardware
- Instrukcja użytkowania
Karta techniczna
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 50 W
- Stopień ochrony: IP 65
- Min. temperatura pracy: - 10°C
- Maksymalna temperatura pracy: + 50°C
- Wilgotność względna powietrza: 0 – 95% (bez kondensacji)
- Przyłącze ciśnienia powietrza: 6 – 10 bar
- Zużycie sprężonego powietrza:
- PLASTRON K 30 – 70 = 6l na separację
- PLASTRON K 100 – 120 = 0l na separację
- Prędkość materiału, przy której może niezawodnie wykrywać metale: 0,005 – 2,0 m/s
- Materiał: granulat plastikowy 1 – 10 mm
- Kabel zasilający: 1,8 m z wtyczką
Zrzutowy (grawitacyjny) detektor metali stosuje się wtedy, gdy materiał jest transportowany swobodnym spadkiem — tzn. przepływa przez rurę lub zsyp pod własnym ciężarem, a nie na taśmie. Materiał przechodzi bezpośrednio przez cewkę detekcyjną wewnątrz rury, co umożliwia 100% kontrolę przepływu bez konieczności specjalnego obchodzenia się z produktem. Jeśli Państwa proces produkcji obejmuje grawitacyjny transport materiałów sypkich, ta opcja jest zazwyczaj bardziej kompaktowa i łatwiejsza do integracji niż rozwiązanie taśmowe.
Czułość zależy przede wszystkim od średnicy apertury detektora — im mniejsza średnica, tym wyższa czułość. Na przykład zrzutowy detektor metali QUICKTRON 03 R ze średnicą DN 30 mm osiąga czułość 0,5 mm (kulka Fe); przy największej średnicy DN 200 mm wynosi ona 1,75 mm. Na czułość wpływają również inne czynniki, takie jak prędkość, gęstość, temperatura i wilgotność materiału — dlatego oferujemy bezpłatne testy na Państwa materiale.
Zrzutowy detektor metali QUICKTRON 03 R to ekonomiczny wariant z prostym odrzutem, odpowiedni dla standardowych materiałów sypkich, takich jak granulat, regranulat lub przemiał. Zrzutowy detektor metali QUICKTRON 03 E wyposażony jest w podwójną klapę odrzutową, która zapobiega zatykaniu rury — wybierz ten model szczególnie do lekkich płatków folii. Wykrywacz metali PDK COMPLETE to kompletny system doczyszczania zawierający detektor, podajnik wibracyjny i jednostkę transportową, zaprojektowany do dozowania z big-bagów lub beczek bez dodatkowego wyposażenia.
Dostarczamy przemysłowe wykrywacze metali do swobodnego opadania ze średnicami apertury od DN 30 do DN 200 mm. Dla zrzutowego detektora metali QUICKTRON 03 R odpowiada to wydajnościom od 1 000 do 44 800 litrów na godzinę. Jeśli standardowe wymiary nie pasują do Państwa instalacji, produkujemy detektor na zamówienie z inną średnicą, wysokością lub ramą.
Tak, oferujemy przemysłowe wykrywacze metali do swobodnego opadania również w wersji ATEX, przeznaczonej do atmosfer wybuchowych. Składając zapytanie, proszę podać wymaganą strefę i kategorię ATEX, abyśmy mogli zaproponować właściwe rozwiązanie dla Państwa zakładu.
Dostawa standardowa obejmuje głowicę detekcyjną, jednostkę sterującą AMD 03, kable połączeniowe i instrukcję obsługi. Kompaktowe wymiary i niska wysokość zabudowy ułatwiają integrację z istniejącą linią. Zapewniamy pełną obsługę projektu: przyjeżdżamy, mierzymy, produkujemy na wymiar, instalujemy, uruchamiamy i szkolimy obsługę. W zakres dostawy wchodzi również autoryzowany serwis gwarancyjny i pogwarancyjny.
Tak — bezpłatnie przeprowadzamy testy Państwa materiału na naszych urządzeniach, z gwarantowanym wynikiem w ciągu trzech dni. Testy mają kluczowe znaczenie dla prawidłowego wyznaczenia czułości detektora, ponieważ każdy materiał zachowuje się inaczej. Wystarczy się z nami skontaktować, a ustalimy przesłanie próbek.
