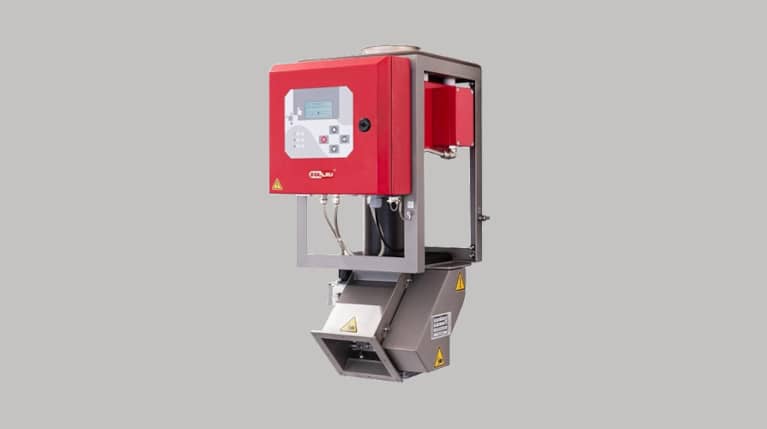

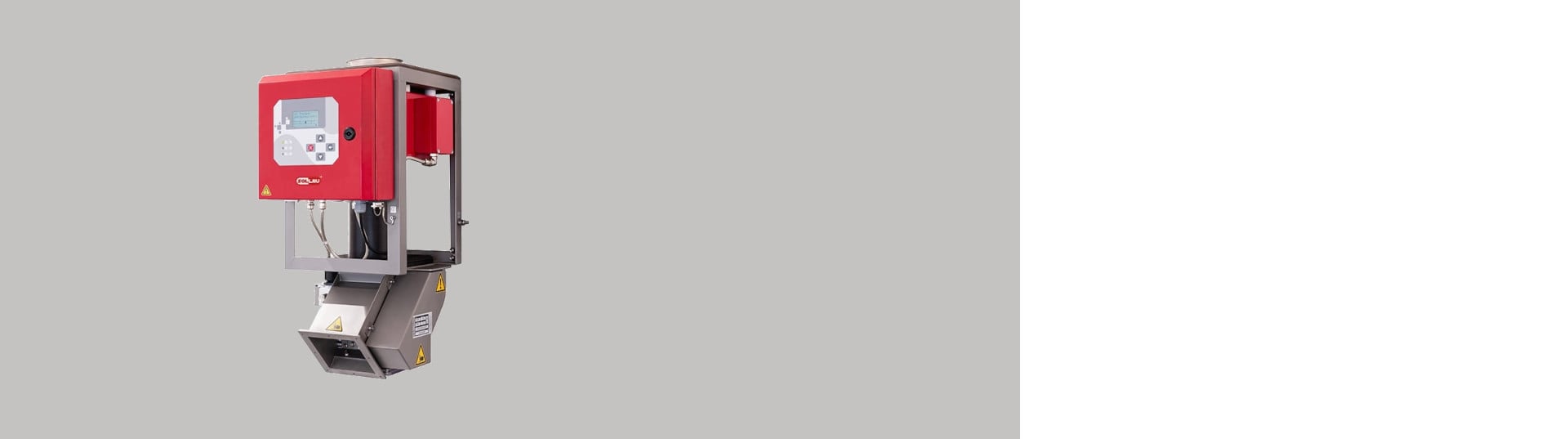

Zrzutowy detektor metali QUICKTRON 05 A

Wysokoczuły zrzutowy detektor metali QUICKTRON 05A stosowany do wykrywania cząstek metali w materiałach sypkich transportowanych grawitacyjnie przez rurociągi. Detektor jest w pełni automatyczny i wyposażony w szybką klapę wybijającą, która umożliwia bardzo precyzyjne usuwanie zanieczyszczeń i minimalizuje straty dobrego produktu

Korzystna cena i wysoka czułość sprawiają, że QUICKTRON 05 A jest najczęściej stosowanym detektorem zrzutowym wykorzystywanym do kontroli mieszanek sypkich transportowanych przez swobodny spadek.

Cyfrowe przetwarzanie sygnału zapewnia doskonałe wyniki wykrywania, a solidna konstrukcja czujki gwarantuje jej maksymalną trwałość.

Detektor QUICKTRON 05 A można łatwo zintegrować z istniejącymi rurociągami dzięki jego niewielkiej wysokości i kompaktowym wymiarom.

Ww. detektor zrzutowy jest standardowo dostarczany dla rur o średnicy 50-300 mm. Możemy również zaoferować detektor do rur o innych średnicach i przekrojach (kwadratowych, prostokątnych).

Otwarta konstrukcja ramowa detektora umożliwia nieograniczony dostęp do wszystkich jej elementów.

Detektor ten jest wyposażony w wydajną jednostkę sterującą AMD 05 z szeregiem zaawansowanych funkcji, takich jak automatyczna konfiguracja produktu, automatyczna kalibracja czy cyfrowe filtrowanie systemu. Urządzenie jest wyposażone w pięcioliniowy wyświetlacz LCD i jest sterowane za pomocą 4 ergonomicznych przycisków. Jego obsługa jest prosta i intuicyjna.

Jednostka sterująca została zainstalowana instalowany na ramie detektora, ale może być również umieszczona na zewnątrz detektora.

Główne zalety zrzutowego detektora metali

Wykrywacz metalu do kontroli materiałów sypkich podczas swobodnego spadania. Wykrywa wszystkie cząsteczki metali, zarówno luźne, jak i w postaci inkluzji w produkcie końcowym.
Bardzo dokładne i rzetelne wykrywanie metali.
Trwały i solidny - dobra inwestycja
Dostępne są wersje z certyfikatem ATEX.
Zwartość ułatwiająca integrację z już istniejącymi obiektami produkcyjnymi i liniami.

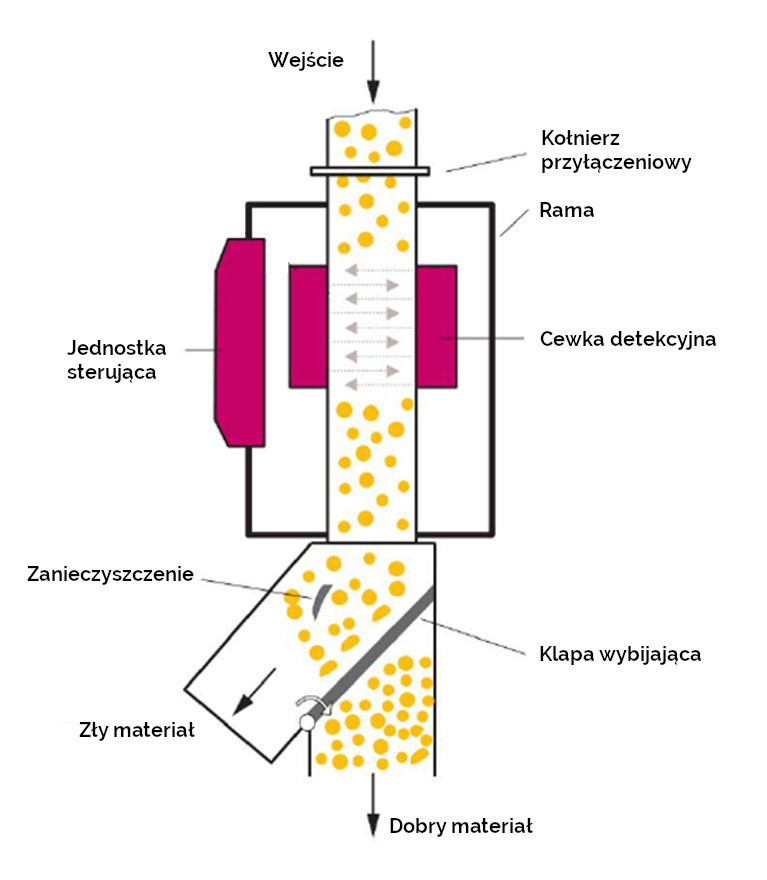

Zasada działania detektora

Detektor metali Quicktron jest instalowany w rurze transportującej swobodnie opadający materiał sypki. Kontrolowany materiał przechodzi przez cewkę detekcyjną. Jeśli materiał jest zanieczyszczony substancją metaliczną, cewka wykrywa metal i sygnalizuje otwarcie zaworu odcinającego. Zanieczyszczenia metalowe i część materiału są kierowane na składowisko materiałów złych. Następnie przepustnica automatycznie powraca do pozycji wyjściowej. Obsługa detektora, w tym usuwanie zanieczyszczeń, jest w pełni automatyczna.

Dzięki zastosowaniu szybkobieżnego zaworu wybijającego, jego działanie jest bardzo szybkie i precyzyjne, co prowadzi do minimalnych strat dobrego materiału. Czas usuwania materiału można regulować.

Zrzutowy detektor metali QUICKTRON 05 A jest:

Niezawodny – w funkcjonalności i wykrywaniu metali
Trwały – pod względem technologicznym i wydajnościowym
Elastyczny - pod względem wielkości i zastosowania

Jak się Tobą zaopiekujemy?

Zaopiekujemy się Państwa projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Państwu pełne wsparcie przez cały czas używania separatora.

1. Przyjedziemy

2. Zmierzymy i zaprojektujemy

3. Wyprodukujemy na wymiar

4. Zainstalujemy

5. Uruchomimy i wyszkolimy

6. Zapewnimy autoryzowany serwis

Szczegółowy opis

Wyposażenie opcjonalne

Detektory QUICKTRON 05 A możemy dostarczyć z szeroką gamą dodatkowego wyposażenia:

Urządzenie ostrzegawcze – sygnalizator, brzęczyk
Monitoring – ciśnienie powietrza, przepustnica odcinająca
Sprężarka powietrza
Zbiornik sprężonego powietrza

Konstrukcja specjalna

Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:

Konstrukcja ze stali nierdzewnej
Konstrukcja do zastosowań ciśnieniowych do 0,3 bar
Konstrukcja do pracy w wysokich temperaturach
Wersja kolorowa na zamówienie
Konstrukcja do do stosowania w przestrzeniach zagrożonych wybuchem
Detektor z wyświetlaczem i/lub modułem sterującym w oddzielnej obudowie

Zastosowane materiały

Rama - stal nierdzewna (1.4301 / SS 304)
Cewka detekcyjna - aluminium, opcjonalnie stal nierdzewna (1.4301 / SS 304)
Jednostka sterująca - stal, opcjonalnie stal nierdzewna (1.4301 / SS 304)
Płyta pokrywowa - PP (polipropylen)
Rurka czujnika - PP (polipropylen), jako opcja TIVA
Kołnierz przyłączeniowy - stal nierdzewna (1.4301 / SS 304)
Klapa wybijająca - stal nierdzewna (1.4301 / SS 304)

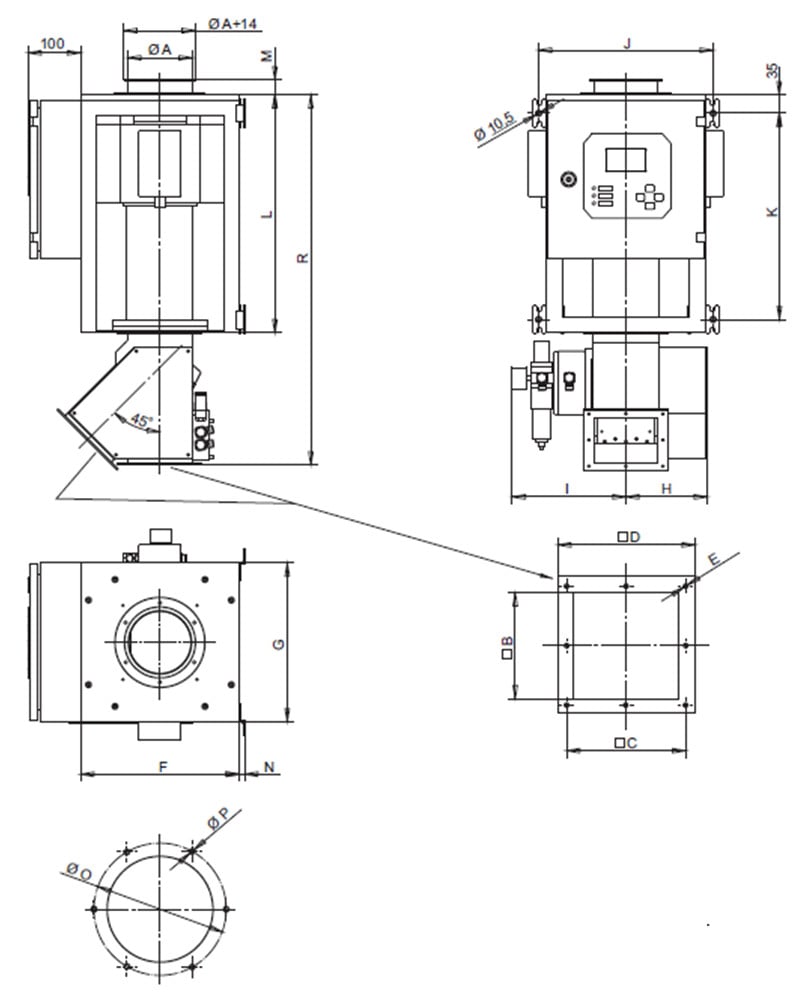

Rozmiary

A: (mm)	B: (mm)	C: (mm)	D: (mm)	E: (mm)	F: (mm)	G: (mm)	H: (mm)	I: (mm)
50	70	86	100	8xM5	220	300	100	180
70	70	86	100	8xM5	220	300	100	180
80	120	140	160	8xM5	300	300	154	215
100	120	140	160	8xM5	300	300	154	215
120	120	140	160	8xM5	300	300	154	215
150	200	225	246	8xM5	370	370	203	255
200	200	225	246	8xM5	430	430	203	255
250	300	325	360	8xM5	530	530	322	180
300	300	325	360	8xM5	630	630	322	180

J: (mm)	K: (mm)	L: (mm)	M: (mm)	N: (mm)	O: (mm)	P: (mm)	R: (mm)	Masa (kg)
250	260	310	-	-	72	4xM5	490	25
250	260	310	-	-	130	4xM5	490	25
330	340	400	35	10	108	6xM5	650	35
330	340	400	28	10	130	6xM5	650	40
330	390	450	28	10	150	6xM5	700	45
380	405	470	36	5	180	6xM5	800	55
460	605	670	37	5	230	6xM5	1000	65
560	605	665	48	5	280	6xM5	1200	130
660	805	865	50	5	366	8xM10	1400	160

Zrzutowy detektor metali możemy dostarczyć również o innej wysokości, średnicy otworu, ramy itp. w zależności od wymagań klienta.

Poprosimy Cię o specyfikację wymaganych modyfikacji i przygotujemy ofertę dla Twojej operacji.

Czułość detektora metali

Czułość detektora zależy od wielu parametrów, takich jak średnica otworu (im mniejsza średnica otworu, tym większa czułość detektora), prędkość materiału, gęstość produktu, jego temperatura, wilgotność itp.

Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy wykonanie testów i prześlemy próbki materiału.

Tabelka czułości detektora metali QUICKTRON 05 A

Model	50	70	80	100	120	150	200	250	300
Czułość – kulka stalowa śr. (mm)	0,3	0,45	0,5	0,6	0,7	0,9	1,0	1,5	1,75

Jednostka sterująca AMD 05

Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.

Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):

Jednostka sterująca z wbudowanym regulowanym zasilaczem zapewniającym niezawodne działanie i łatwość serwisowania
Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
Wąska strefa detekcji zapewnia precyzyjne umieszczenie metali w polu detekcji w celu dokładnego wykrywania
Monitorowanie poprawności działania systemu
Sterowanie dotykowe – za pomocą 4 przycisków ergonomicznych
Pięcioliniowy, podświetlany wyświetlacz LCD
Możliwość zapisania do 500 produktów w pamięci ustawień

Zakres dostawy

Częścią składową dostawy detektorów QUICKTRON 05 A jest:

Głowica detekcyjna
Jednostka utylizacyjna zawierająca elementy pneumatyczne, regulator ciśnienia powietrza itp.
Jednostka sterująca
Kable połączeniowe
Instalacyjny hardware
Instrukcja użytkowania

Dane techniczne

Zasilanie: 100 – 240 V AC, 50/60 Hz
Pobór mocy: maks. 50 W
Stopień ochrony: IP 65
Min. temperatura eksploatacyjna/temp. pracy: - 10 °C
Max. temperatura eksploatacyjna/temp. pracy: + 50 °C
Wilgotność względna powietrza: 0 - 95% (bez kondensacji)
Maksymalna prędkość przenośnika, przy której może niezawodnie wykrywać metale: 1,5 – 6,0
Kabel zasilający: 1,8 m z wtyczką

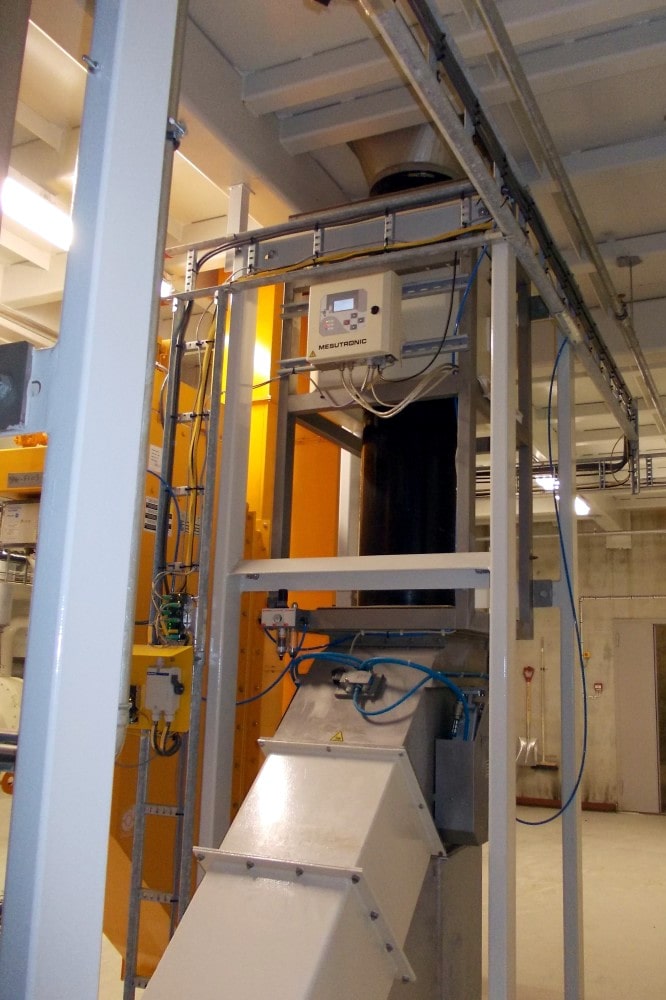

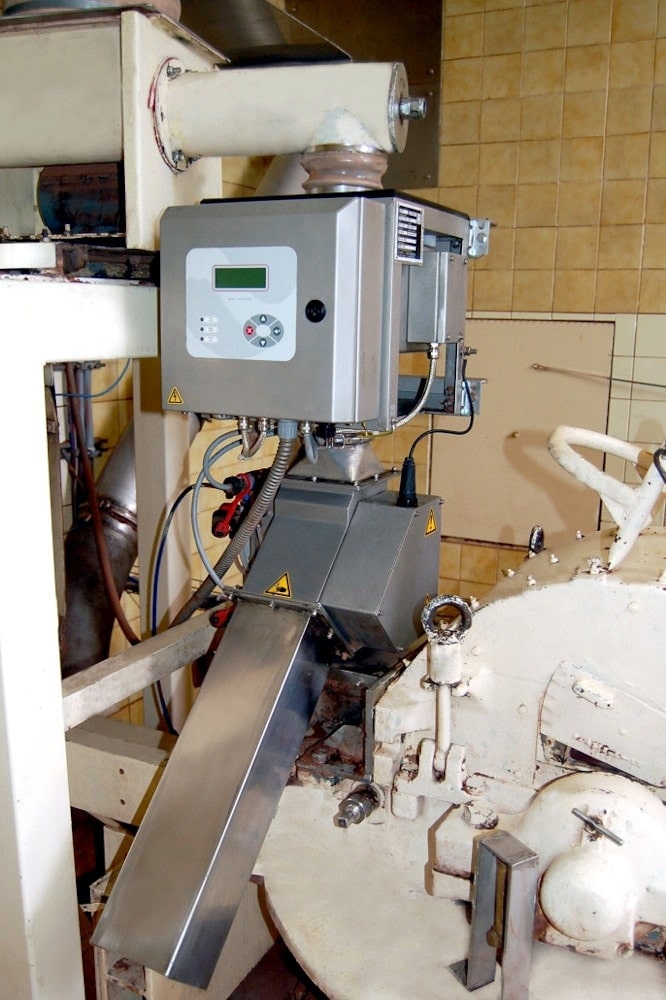

Zdjęcia z praktyki
