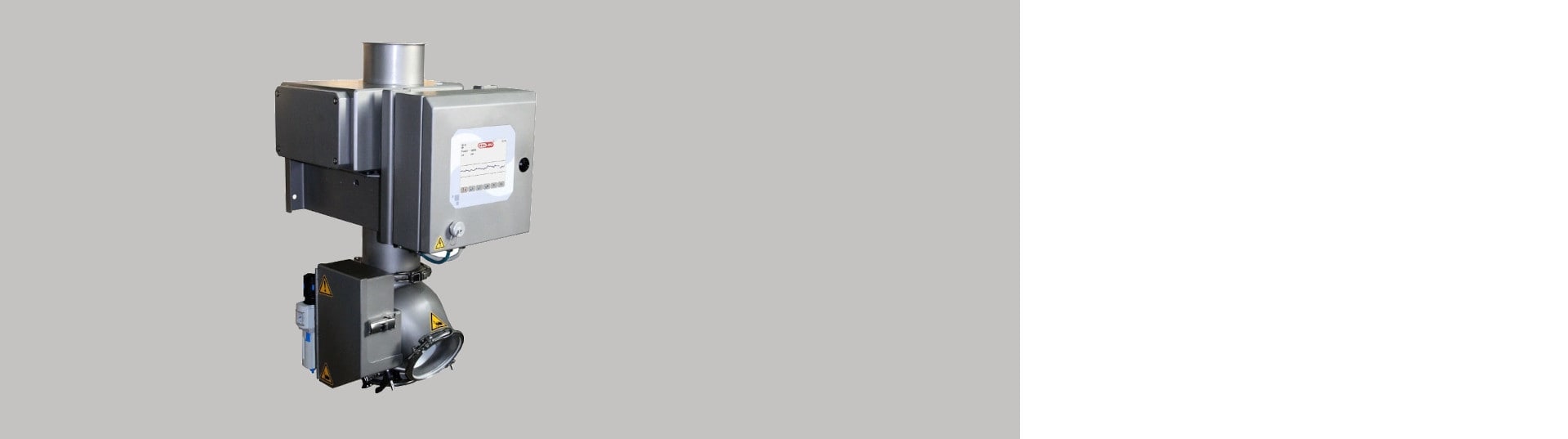

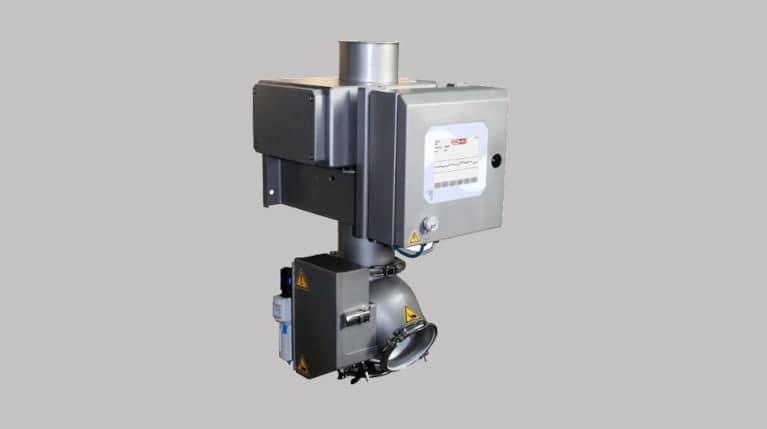

Zrzutowy detektor metali QUICKTRON 07 RH HyQ Clean
Wysokoczuły zrzutowy detektor metali QUICKTRON07 RH HyQClean jest stosowany do wykrywania cząstek metalu w materiałach sypkich transportowanych grawitacyjnie przez rurociągi. QUICKTRON 07 jest synonimem wykrywaczy metali o najwyższej dokładności wykrywania i niezawodności. Cewka wykrywacza posiada kilka warstw ekranowania i nie wymaga plastikowej rurki sensorycznej. Dzięki temu detektor jest odporny na zewnętrzne zakłócenia elektromagnetyczne, co umożliwia niezwykle dokładne wykrywanie metali.
Detektor jest w pełni automatyczny i wyposażony w szybko działający zawór wybijający, który umożliwia bardzo precyzyjne usuwanie zanieczyszczeń i minimalizuje straty dobrego produktu.
Detektor QUICKTRON 07 RH HyQClean jest łatwy do zintegrowania z istniejącym rurociągiem dzięki niewielkiej wysokości i kompaktowym wymiarom.
Wykonany jest ze stali nierdzewnej z naciskiem na design higieniczny. Spełnia najsurowsze wymagania higieniczne, jest łatwy w czyszczeniu i odporny na większość procedur czyszczenia. Nie ma niedostępnych zakamarków ani ślepych kieszeni, w których mógłby gromadzić się materiał!
Design higieniczny i wyjątkowa czułość sprawiają, że QUICKTRONu07 RH HyQClean jest absolutnym liderem wśród detektorów zrzutowych stosowanych do kontroli mieszanek sypkich przenoszonych przez swobodny spadek.
Ww. wymieniony jest wyposażona w najnowocześniejszą jednostkę sterującą AMD 07 z szeregiem zaawansowanych funkcji. Urządzenie jest wyposażone w wyświetlacz z ekranem dotykowym, dzięki czemu obsługa jest prosta i intuicyjna. Umożliwia on stałe monitorowanie części elektronicznych i mechanicznych. System mesuNET umożliwia zdalny dostęp do urządzenia. Moduł jest częścią detektora, ale można go również umieścić poza detektorem.
Ww. detektor zrzutowy jest standardowo dostarczany dla rur o średnicy 50-300 mm. Możemy również zaoferować detektor do rur o innych średnicach i przekrojach (kwadratowych, prostokątnych).
Główne zalety zrzutowego detektora metali
- Wykrywacz metalu do kontroli materiałów sypkich podczas swobodnego spadania, który spełnia jednocześnie najwyższe wymagania higieniczne.
- Wykrywa wszystkie cząsteczki metali, zarówno luźne, jak i w postaci inkluzji w produkcie końcowym.
- Bardzo dokładne i rzetelne wykrywanie metali.
- Odporny na zakłócenia elektromagnetyczne.
- Łatwe czyszczenie - spełnia najsurowsze wymagania higieniczne.
- Zwartość ułatwiająca integrację z już istniejącymi obiektami produkcyjnymi i liniami.

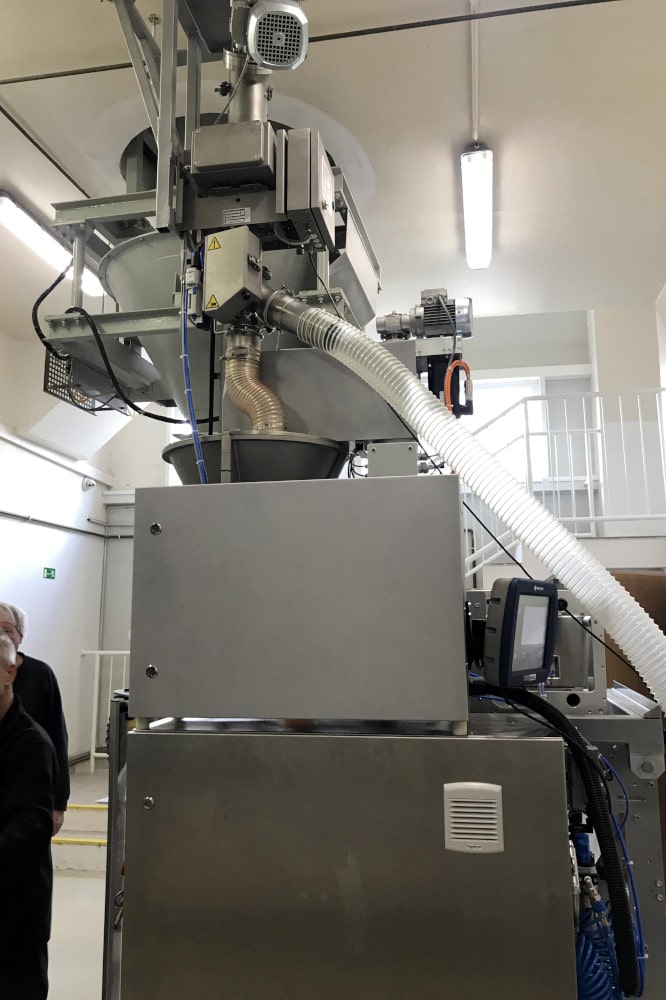

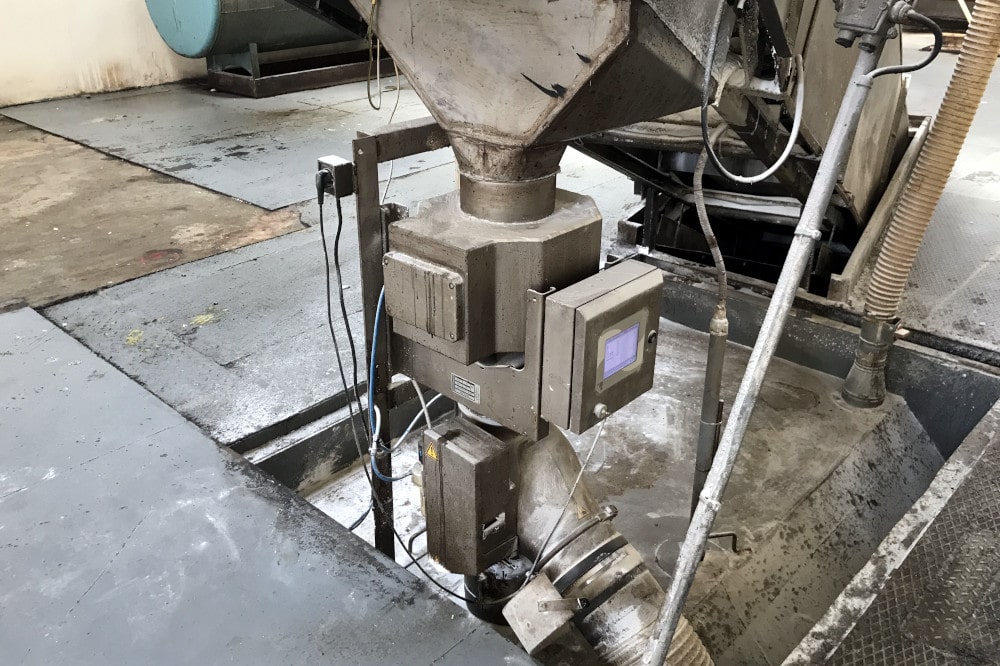

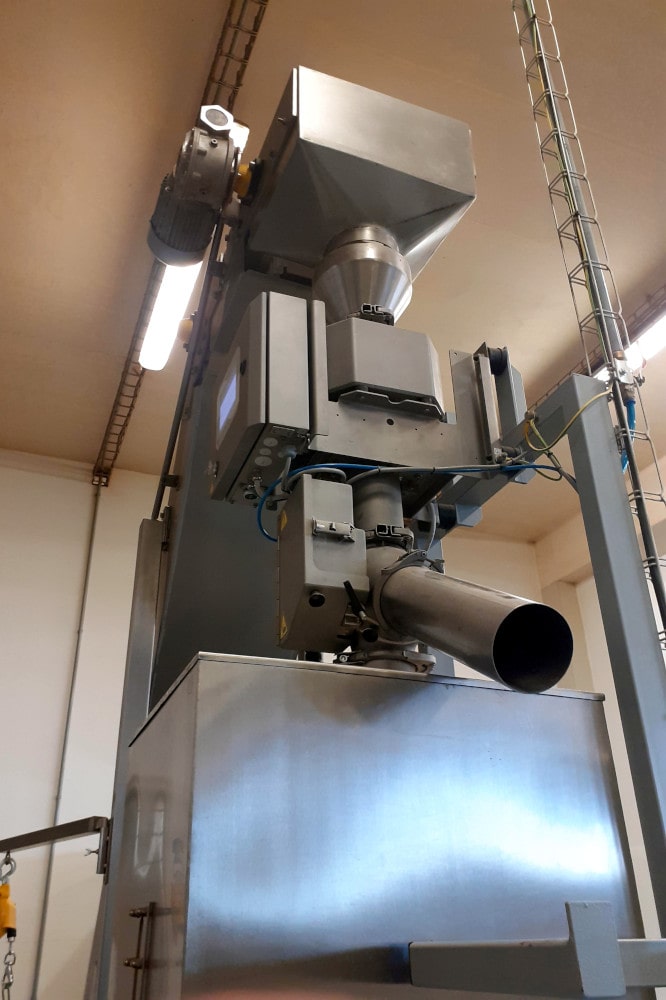

Zasada działania detektora
Detektor metali Quicktron jest instalowany w rurze transportującej swobodnie opadający materiał sypki. Kontrolowany materiał przechodzi przez cewkę detekcyjną. Jeśli materiał jest zanieczyszczony substancją metaliczną, cewka wykrywa metal i sygnalizuje otwarcie zaworu odcinającego. Zanieczyszczenia metalowe i część materiału są kierowane na składowisko materiałów złych. Następnie przepustnica automatycznie powraca do pozycji wyjściowej. Obsługa detektora, w tym usuwanie zanieczyszczeń, jest w pełni automatyczna.
Dzięki zastosowaniu szybkobieżnego zaworu wybijającego, jego działanie jest bardzo szybkie i precyzyjne, co prowadzi do minimalnych strat dobrego materiału. Czas usuwania materiału można regulować.
Zrzutowy detektor metali QUICKTRON 07 RH HyQ Clean jest:
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Szybki – w reakcji i czyszczeniu
- Zgodny - w designie i administracji danych
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!

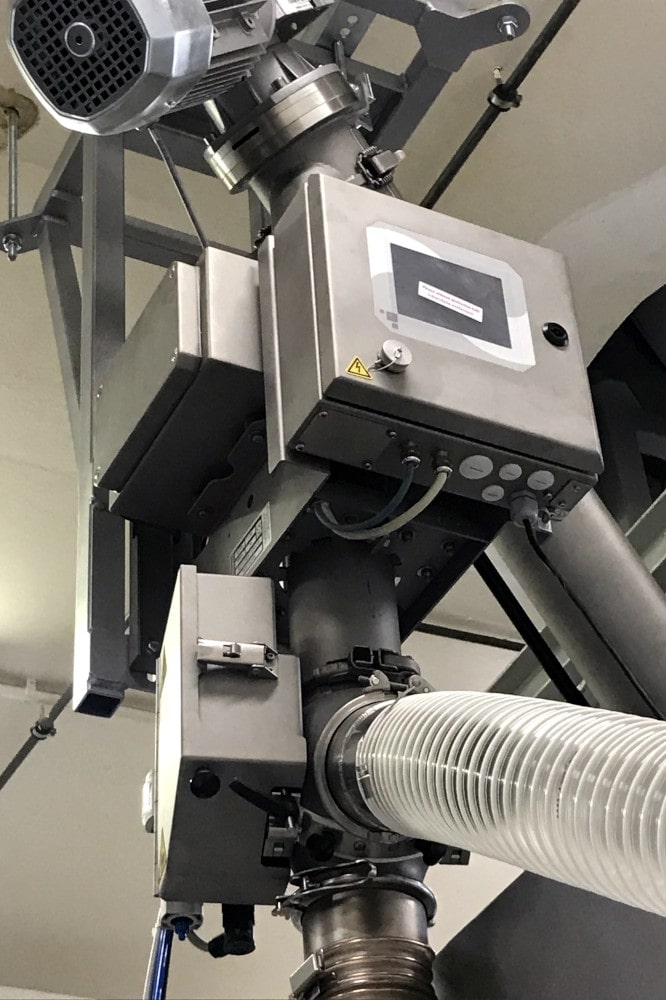

Design higieniczny

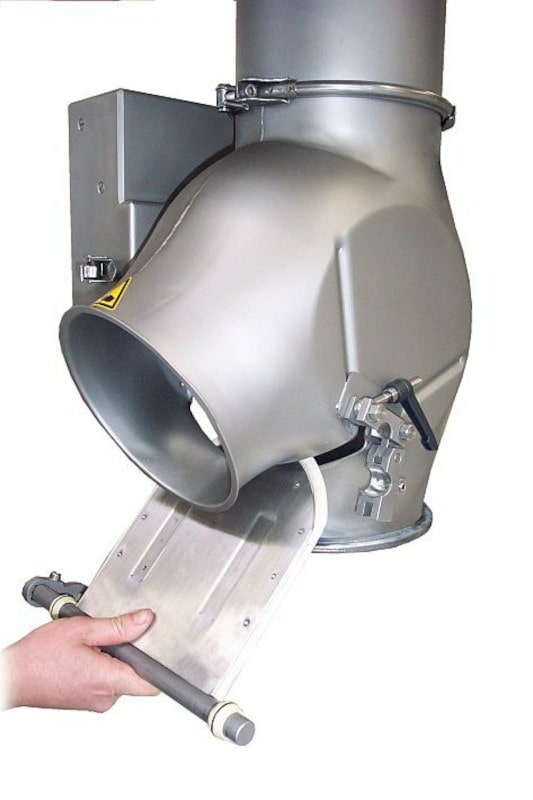

Łatwy demontaż - jednostkę wybijającą można zdemontować w czasie krótszym niż 1 minuta i to bez użycia narzędzi!
Ponadto klapę można łatwo i szybko zdemontować i wyczyścić.
Wyposażenie opcjonalne
Detektory QUICKTRON 07 RH HyQ Clean możemy dostarczyć z szeroką gamą dodatkowego wyposażenia:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk
- mesuSET – sterowanie detektora za pomocą laptopa
- mesuNET – możliwość zdalnego dostępu do urządzenia
- Sprężarka powietrza
- Zbiornik sprężonego powietrza
Konstrukcja specjalna
Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:
- Wykonanie przeznaczone do stosowania w przestrzeniach zagrożonych wybuchem
- Wersja kolorowa na zamówienie
Zastosowane materiały
- Rama – stal nierdzewna (1.4301 / SS 304)
- Cewka detekcyjna – stal nierdzewna (1.4301 / SS 304)
- Jednostka sterująca – stal nierdzewna (1.4301 / SS 304)
- Obszar czujnika – PE (polietylen) antystatyczny, zgodny z normą FDA, przeznaczony do kontaktu z żywnością
- Kołnierz przyłączeniowy – stal nierdzewna (1.4301 / SS 304)
- Klapa wybijająca – stal nierdzewna (1.4301 / SS 304)

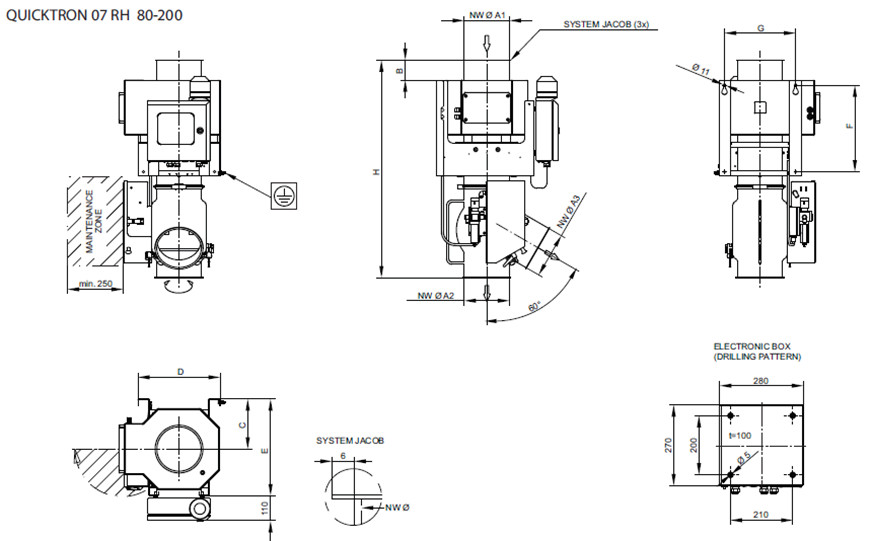

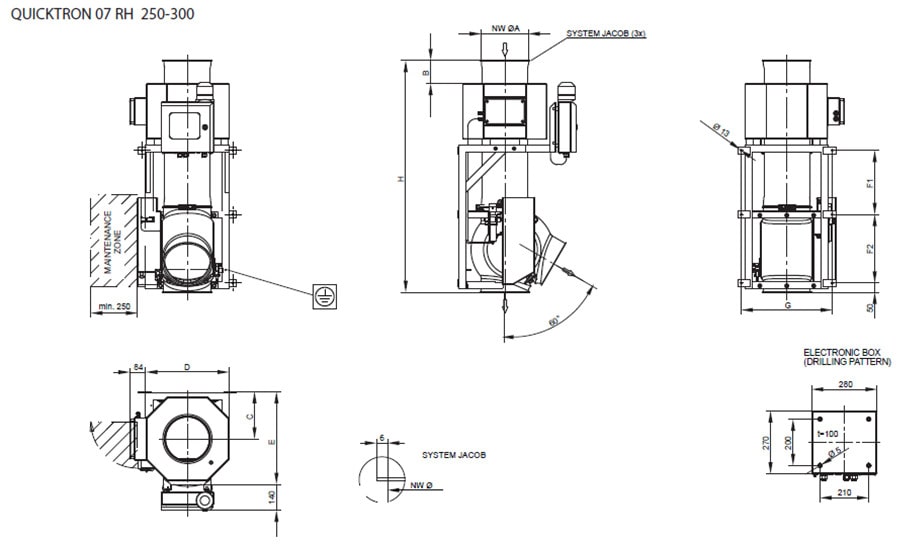

Rozmiary
| A1: (mm) | A2/A3: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) |
|---|---|---|---|---|---|---|---|---|
| 80 | 100 | 42 | 190 | 280 | 350 | 220 | 230 | 600 |
| 100 | 100 | 73 | 190 | 280 | 350 | 220 | 230 | 680 |
| 120 | 120 | 80 | 190 | 280 | 350 | 220 | 230 | 700 |
| 150 | 150 | 80 | 190 | 360 | 385 | 290 | 300 | 825 |
| 200 | 200 | 90 | 225 | 370 | 435 | 380 | 320 | 980 |
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F1: (mm) | F2: (mm) | G: (mm) | H: (mm) |
|---|---|---|---|---|---|---|---|---|
| 250 | 125 | 255 | 450 | 500 | 345 | 370 | 490 | 1250 |
| 300 | 150 | 295 | 550 | 585 | 355 | 485 | 580 | 1600 |
Zrzutowy detektor metali możemy dostarczyć również o innej wysokości, średnicy otworu, ramy itp. w zależności od wymagań klienta.
Poprosimy Cię o specyfikację wymaganych modyfikacji i przygotujemy ofertę dla Twojej operacji.
Czułość detektora metali
Czułość detektora zależy od wielu parametrów, takich jak średnica otworu (im mniejsza średnica otworu, tym większa czułość detektora), prędkość materiału, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy wykonanie testów i prześlemy próbki materiału.
Tabelka czułości detektora metali QUICKTRON 07 RH HyQ Clean
| Model | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| Czułość – kulka stalowa śr. (mm) | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 |

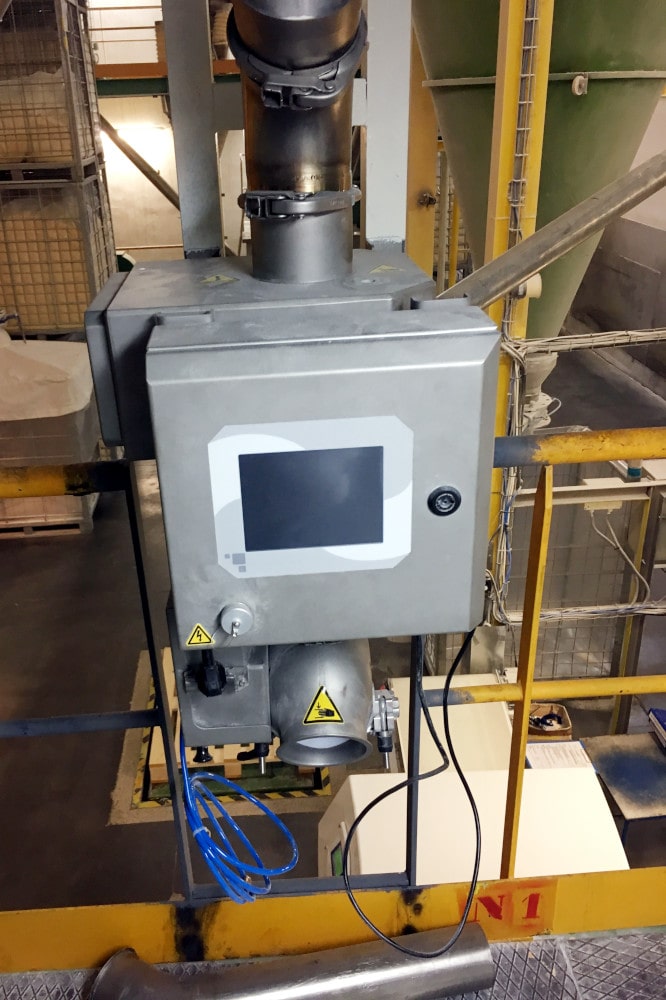

Jednostka sterująca AMD 07
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Komunikacja Ethernet = nieograniczona elastyczność
- Kompaktowa jednostka sterująca
- Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
- Dynamiczne monitorowanie automatyczne – maksymalna czułość detektora
- Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
- Wąska strefa detekcji zapewnia precyzyjne umieszczenie metali w polu detekcji, a tym samym precyzyjne wykrywanie
- Łatwe intuicyjne sterowanie– istotne dla działania detektora
- Kolorowy wyświetlacz 5,7“
- Możliwość zapisania do pamięci - ustawienie aż 500 produktów
- Możliwość zdalnego połączenia– diagnostyka, zmiana parametrów, aktualizacja SW
- USB konektor/złącze – możliwość przechowywaia danych, łatwa aktualizacja SW, przyspieszenie interwencji serwisowych
Zakres dostawy
Częścią składową dostawy detektorów QUICKTRON 07 RH HyQ Clean jest:
- Głowica detekcyjna
- Jednostka utylizacyjna zawierająca elementy pneumatyczne, regulator ciśnienia powietrza itp.
- Jednostka sterująca
- Kable połączeniowe
- Instalacyjny hardware
- Instrukcja użytkowania
Karta techniczna
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 50 W
- Stopień ochrony: IP 66
- Min. temperatura eksploatacyjna/temp. pracy: - 10 °C
- Max. temperatura eksploatacyjna/temp. pracy: + 50 °C
- Wilgotność względna powietrza: 0 - 95% (bez kondensacji)
- Maksymalna prędkość przenośnika, przy której może niezawodnie wykrywać metale: 1,5 – 6,0
- Kabel zasilający: 1,8 m z wtyczką
QUICKTRON 07 RH HyQ Clean to wysoce czuły zrzutowy detektor metali przeznaczony do wykrywania zanieczyszczeń metalicznych w materiałach sypkich transportowanych swobodnym spadem przez rurociągi. Konstruowany jest z naciskiem na higieniczny design i spełnia najsurowsze wymagania higieniczne — w tym zgodność strefy czujnika z FDA — dzięki czemu stanowi absolutną czołówkę w przemyśle spożywczym i innych środowiskach o wysokich wymaganiach sanitarnych. Wykonanie w całości ze stali nierdzewnej (1.4301 / SS 304) zapewnia odporność na procedury czyszczenia i długą żywotność.
Czułość zależy od średnicy otworu — im mniejsza średnica, tym wyższa czułość. Detektor wykrywa kulkę stalową od 0,4 mm przy otworze Ø 80 i Ø 100 mm, od 0,5 mm przy Ø 120 mm, od 0,6 mm przy Ø 150 mm, od 0,8 mm przy Ø 200 mm, od 1,0 mm przy Ø 250 mm i od 1,2 mm przy Ø 300 mm. Na czułość wpływają również inne czynniki, takie jak prędkość, gęstość, temperatura i wilgotność materiału — dokładną czułość dla Państwa aplikacji potwierdzamy bezpłatnym testem z gwarantowanym wynikiem w ciągu trzech dni.
Detektor jest standardowo dostępny dla rurociągów o średnicach od 80 do 300 mm (DN 80, 100, 120, 150, 200, 250, 300). Niezawodnie wykrywa metale przy prędkości materiału w zakresie 1,5–6,0 m/s. Dla niestandardowych średnic, innych przekrojów (kwadratowych, prostokątnych) lub specjalnych wysokości ram produkujemy detektor dokładnie według Państwa wymagań.
Materiał przechodzi przez cewkę detekcyjną swobodnym spadem. W momencie gdy cewka wykryje sygnał zanieczyszczenia metalicznego, uruchamia wysokiej prędkości klapę odrzucającą, która przekierowuje skażoną porcję do pojemnika na odrzuty. Klapa automatycznie powraca do pozycji wyjściowej, a czas odrzucania jest regulowany w celu minimalizacji strat dobrego produktu. Cały system działa w pełni automatycznie bez ingerencji operatora.
Cewka detekcyjna wyposażona jest w kilka warstw ekranowania i nie wymaga plastikowej rurki czujnika — w odróżnieniu od wielu rozwiązań konkurencyjnych. Dzięki temu detektor jest odporny na zewnętrzne zakłócenia elektromagnetyczne, co umożliwia ekstremalnie precyzyjną i stabilną detekcję metali nawet w środowiskach przemysłowych o wysokim poziomie szumów elektromagnetycznych. Cyfrowe filtrowanie sygnału w jednostce sterującej AMD 07 dodatkowo wzmacnia tę odporność.
Cały detektor wykonany jest ze stali nierdzewnej 1.4301, bez niedostępnych zakamarków i ślepych kieszeni, gdzie mógłby gromadzić się materiał. Jednostkę odrzucającą można zdemontować w mniej niż 1 minutę i bez użycia narzędzi — podobnie klapę odrzucającą — obie części można natychmiast wyczyścić. Strefa czujnika wykonana jest z antystatycznego polietylenu zgodnego z FDA, dzięki czemu detektor z łatwością przechodzi nawet najbardziej rygorystyczne audyty higieniczne w zakładach produkcji spożywczej.
Detektor zasilany jest napięciem 100–240 V AC (50/60 Hz) przy maksymalnym poborze mocy 50 W i stopniu ochrony IP 66. Temperatura pracy wynosi -10 do +50 °C, wilgotność względna 0–95 % bez kondensacji. Jako opcjonalne wyposażenie można dostarczyć kompresor powietrza lub zbiornik sprężonego powietrza bezpośrednio w ramach dostawy, jeśli instalacja nie dysponuje doprowadzeniem sprężonego powietrza.
Jednostka sterująca AMD 07 wyposażona jest w kolorowy ekran dotykowy 5,7", komunikację Ethernet i złącze USB. Umożliwia zapamiętanie ustawień dla do 500 produktów, obsługuje zdalny dostęp przez system mesuNET (diagnostyka, zmiana parametrów, aktualizacje oprogramowania) oraz sterowanie przez laptop za pomocą mesuSET. Opcjonalne wyposażenie obejmuje również urządzenie ostrzegawcze (sygnalizator świetlny, buzzer) oraz wersję ATEX do stosowania w środowiskach zagrożonych wybuchem.
