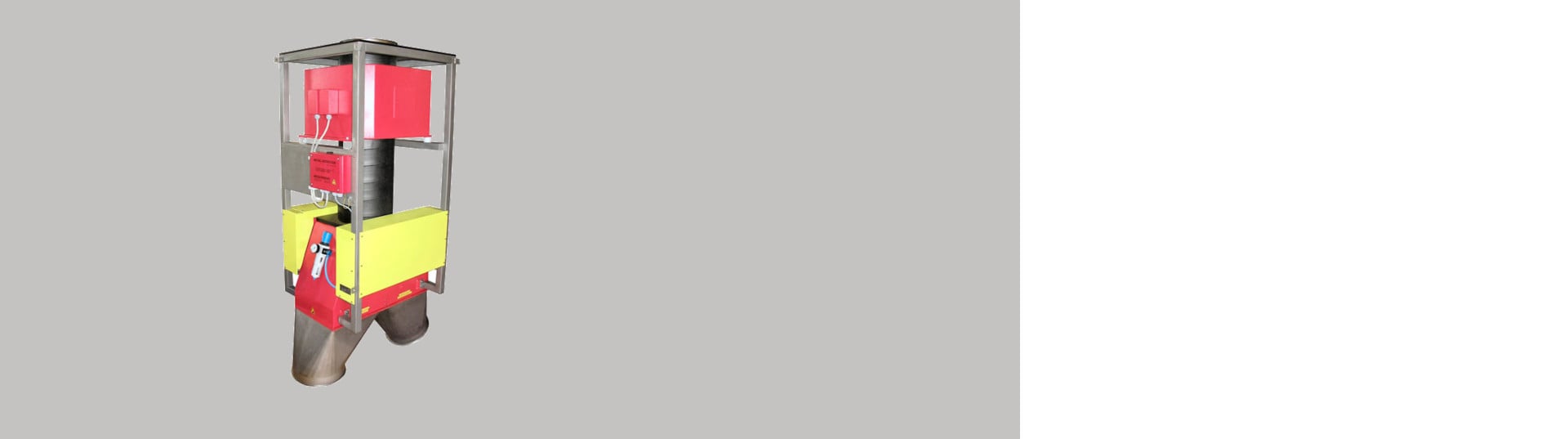

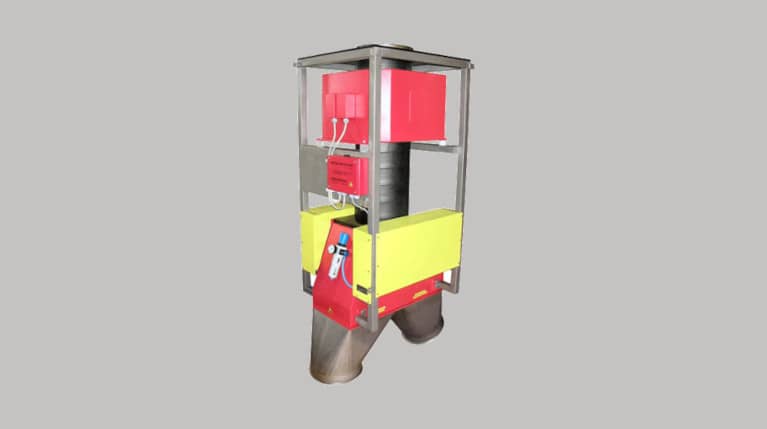

Zrzutowy detektor metali QUICKTRON 03 E
Zrzutowy detektor metali QUICKTRON 03 E jest stosowany do wykrywania cząstek metali w materiałach sypkich transportowanych grawitacyjnie przez rurociągi. Jest on często stosowany do wykrywania metali z płatków folii.
Grawitacyjny transport płatków folii może spowodować zatkanie rurociągu. Ten automatyczny detektor jest wyposażona w podwójny zawór odcinający. Zapobiega to zatykaniu się rurociągu i minimalizuje straty dobrego materiału bez przerywania przepływu materiału.
Detektor jest wyposażony w wysokiej jakości komponenty zapewniające maksymalną trwałość całego urządzenia.
Obsługa jednostki sterującej jest bardzo prosta, jednostka jest stabilna i wytrzymała.
Główne zalety zrzutowego detektora metali
- Wykrywacz metalu do wykrywania z płatków folii.
- Automatyczne wykrywanie i separacja metali bez przerywania produkcji.
- Wykrywa wszystkie metale luźne i ukryte w materiale.
- Elektronika ewaluacyjna z przejrzyście zorganizowanymi przyciskami dla łatwego uruchamiania i obsługi.
- Podwójna klapka i duże dostępne średnice rur zapewniają płynny przepływ materiału, nawet przy bardzo lekkich płatkach.
Zasada działania detektora
Detektor metalu Quicktron jest instalowany w rurze transportującej swobodnie opadający materiał sypki. Kontrolowany materiał przechodzi przez cewkę detekcyjną. Jeśli materiał jest zanieczyszczony metalem, cewka wykrywa metal i sygnalizuje otwarcie podwójnego zaworu wybijającego. Ta podwójna klapa wybijająca zapobiega zatykaniu korpusu detektora przez materiał.
Praca detektora, w tym odrzucanie zanieczyszczeń, jest w pełni zautomatyzowana.
Dzięki zastosowanej szybkoobrotowej klapie wybijającej jego praca jest bardzo szybka i precyzyjna, co powoduje minimalne straty dobrego materiału. Czas usuwania materiału można regulować.
Główne zalety zrzutowego detektora metali
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Wytrzymały – pod względem technologii i wydajności
- Prosta – instalacja i manipulacja
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!
Wyposażenie opcjonalne
Detektory QUICKTRON 03 E możemy dostarczyć z szeroką gamą dodatkowego wyposażenia:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk …
- Sprężarka powietrza
- Zbiornik sprężonego powietrza
- Specjalna długość kabli połączeniowych
- Monitoring - ciśnienie powietrza, klapa wybijająca
- Licznik cykli wybijania
Jednostka sterująca AMD 03
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Prosta obsługa
- Monitorowanie poprawności i działania systemu
- Tłumienie drgań przenośnika
- Łatwe serwisowanie i diagnostyka
- Ciągłe równoważenie jednostki
- Optyczna sygnalizacja wykrycia i nieprawidłowego działania
Zakres dostawy
Częścią składową dostawy detektorów QUICKTRON 03 E jest:
- Głowica detekcyjna
- Jednostka sterująca
- Kable połączeniowe
- Instrukcja użytkowania
Karta techniczna
QUICKTRON 03 E to zrzutowy detektor metali przeznaczony do wykrywania zanieczyszczeń metalicznych w materiałach sypkich transportowanych rurociągami w swobodnym spadzie. Jego kluczowym zastosowaniem jest detekcja metali z płatków folii — lekkich materiałów, przy których transporcie grawitacyjnym grozi zatkanie rurociągu. Dzięki podwójnej klapie odrzucającej detektor zapobiega zatykaniu i umożliwia nieprzerwane wykrywanie nawet z tymi wymagającymi materiałami.
Główna różnica dotyczy klapy odrzucającej. QUICKTRON 03 R wyposażony jest w pojedynczą klapę odrzucającą, odpowiednią dla standardowych materiałów sypkich, takich jak granulat, regranulat czy przemiał. QUICKTRON 03 E dysponuje natomiast podwójną klapą odrzucającą, która zapobiega zatykaniu rurociągu — konstrukcja ta jest niezbędna zwłaszcza dla lekkich płatków folii, gdzie pojedyncze odrzucenie nie wystarcza do zapewnienia płynnego przepływu materiału.
Materiał przechodzi przez cewkę detekcyjną swobodnym spadem. W chwili gdy cewka wykryje sygnał metalicznego kontaminantu, otwiera podwójną klapę odrzucającą, która kieruje skażoną porcję do pojemnika na odrzuty. Podwójna konstrukcja klapy zapobiega zatykaniu korpusu detektora — przepływ materiału przez rurociąg jest utrzymany nawet podczas cyklu odrzucania. Czas odrzucania jest regulowany, co minimalizuje straty dobrego produktu.
Detektor jest dostępny w średnicach otworu od DN 30 do DN 200 mm, przy przepustowościach od 1 000 do 44 800 litrów na godzinę. Szeroki zakres rozmiarów umożliwia wdrożenie w wielu branżach i przy różnych typach materiałów sypkich. Niestandardowe średnice, wysokości lub adaptacje ramy realizujemy na zamówienie według Państwa wymagań.
Czułość zależy od średnicy otworu — im mniejsza średnica, tym wyższa czułość. Na wynik wpływają również prędkość, gęstość, temperatura i wilgotność materiału; czynniki te mogą być szczególnie specyficzne dla płatków folii. Dokładną czułość dla konkretnego materiału potwierdzamy bezpłatnym testem z gwarantowanym wynikiem w ciągu trzech dni.
Jednostka sterująca AMD 03 zapewnia proste sterowanie, optyczną sygnalizację detekcji i awarii, tłumienie wpływu wibracji przenośnika oraz ciągłe wyrównywanie jednostki. Jako opcjonalne wyposażenie można dostarczyć kompresor powietrza lub zbiornik sprężonego powietrza, urządzenie ostrzegawcze (sygnalizator świetlny, buzzer), monitoring ciśnienia powietrza i położenia klapy oraz licznik cykli odrzucania.
Tak — podobnie jak wszystkie zrzutowe wykrywacze metali z oferty SOLLAU, QUICKTRON 03 E jest dostępny w wersji ATEX do stosowania w atmosferze zagrożonej wybuchem. Przy składaniu zapytania należy podać wymaganą strefę i kategorię ATEX. Wytrzymała konstrukcja detektora jest zaprojektowana z myślą o maksymalnej żywotności nawet w wymagających warunkach eksploatacji.
Standardowa dostawa obejmuje głowicę detekcyjną, jednostkę sterującą AMD 03, kable połączeniowe oraz instrukcję obsługi. Kompaktowe wymiary i niska wysokość montażowa ułatwiają integrację z istniejącą linią produkcyjną. Zapewniamy kompleksową obsługę projektu — przyjeżdżamy, mierzymy, produkujemy na zamówienie, instalujemy, uruchamiamy i szkolimy obsługę. W zakres dostawy wchodzi również autoryzowany serwis gwarancyjny i pogwarancyjny.
