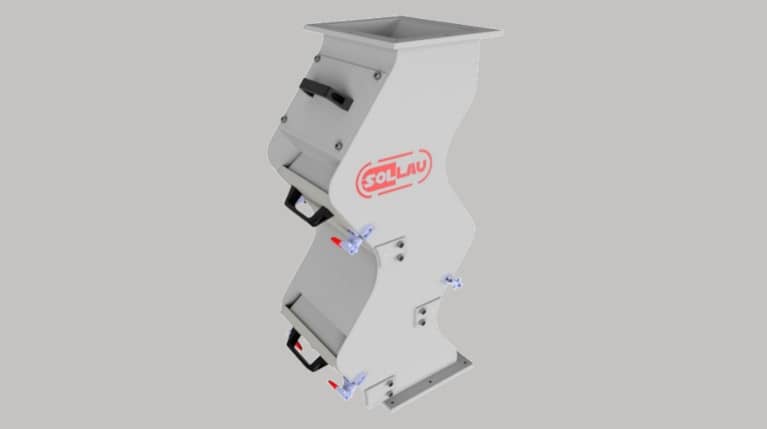

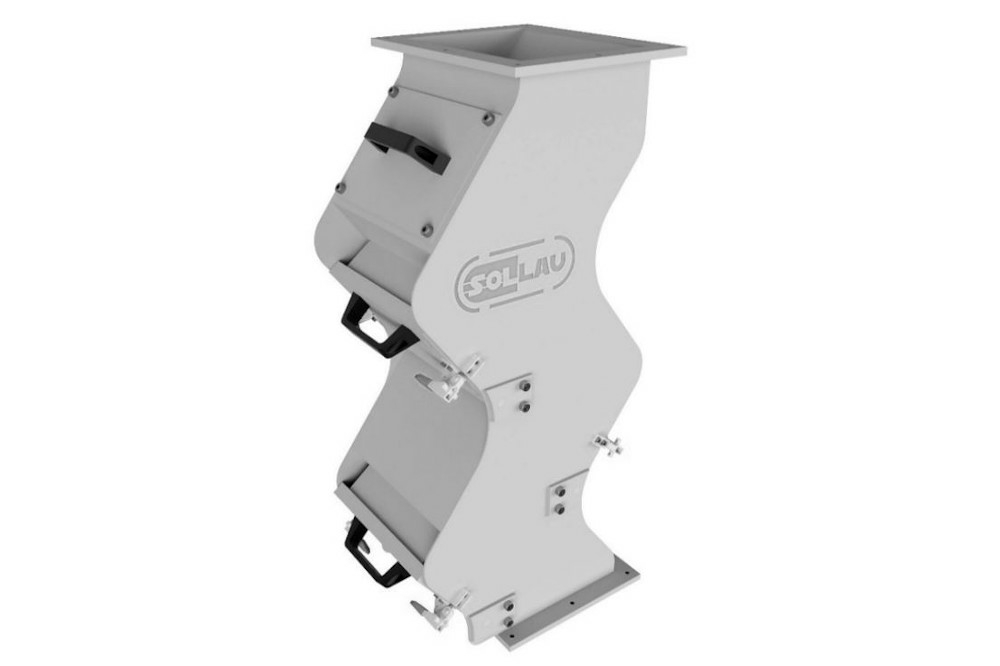

Separatory magnetyczne kaskadowe MSK-MC
Separator magnetyczny kaskadowy MSK-MC jest przeznaczony do systemów transportowych o dużej przepustowości (zwłaszcza rurociągów grawitacyjnych), gdzie zastosowanie innych typów separatorów magnetycznych byłoby trudne, a nawet niemożliwe.
Konstrukcja separatora kaskadowego
Separator kaskadowy jest wyposażony w kilka dużych bloków magnetycznych, z których można bardzo łatwo usunąć wychwycone zanieczyszczenia metaliczne dzięki systemowi bloków ekstrakcyjnych (po otwarciu drzwi bloku magnetycznego rdzenie magnetyczne odsuwają się od płyty osłonowej ze stali nierdzewnej, a wychwycone cząstki ferromagnetyczne samoczynnie odpadają).

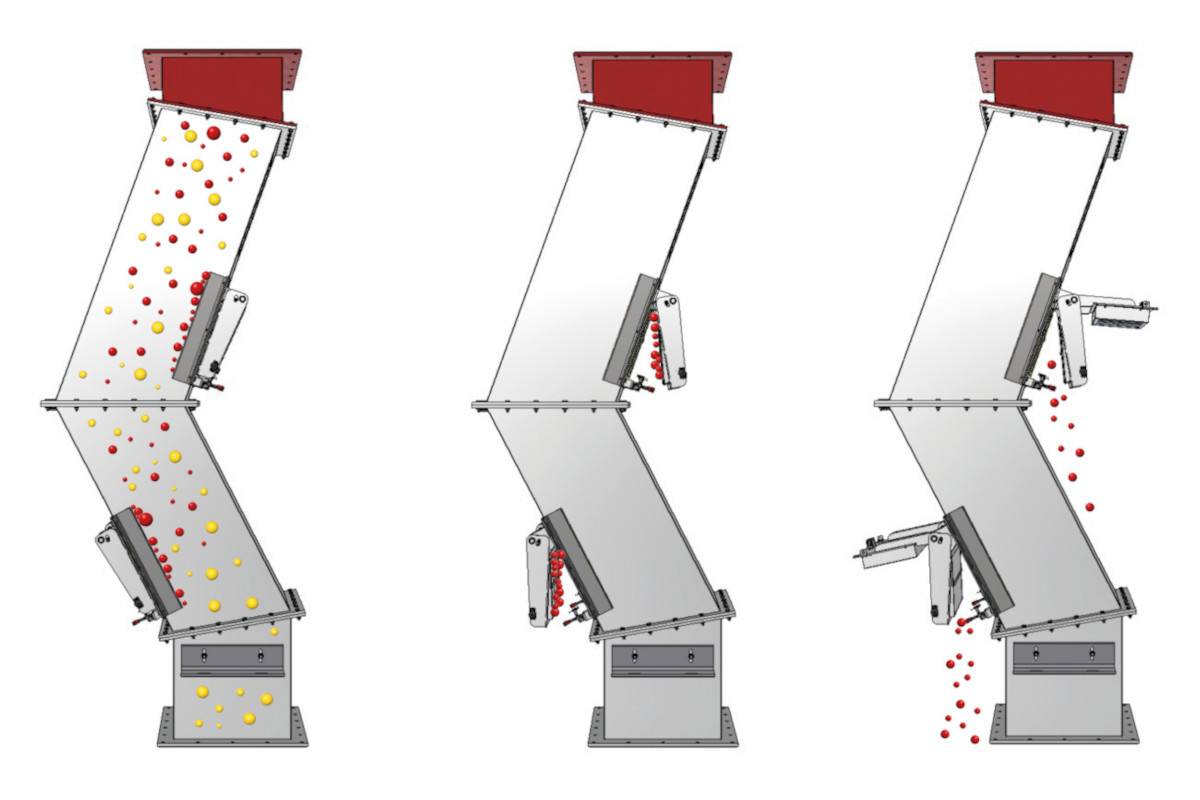

Jak działa separator magnetyczny kaskadowy?
Separator kaskadowy jest zdolny przetworzyć bardzo duże ilości materiału (aż 350 m3/h), ponieważ bloki magnetyczne są umieszczone w ścianach separatora i w żaden sposób nie ograniczają swobodnego przepływu materiału. Separator kaskadowy można zatem stosować także w przypadku słabo przepuszczalnych materiałów, które blokowałyby np. separatory magnetyczne rusztowe. Kaskadowa forma separatora spowalnia również, a następnie w sposób kontrolowany i powtarzalny kieruje strumień materiału na bloki magnetyczne, znacznie zwiększając skuteczność separacji magnetycznej.
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!
Kolejne zalety separatora magnetycznego kaskadowego
Kolejną zaletą tego separatora jest jego prosty układ wewnętrzny (ciągłe, duże, gładkie powierzchnie), który w razie potrzeby można łatwo pokryć warstwą ochronną zapobiegającą ścieraniu (w zależności na konkretnego zastosowania można użyć np. płytek ceramicznych, warstwy elastycznego poliuretanu lub gumy, chemicznie nakładanego niklu itp.), co ponownie znacznie poszerza możliwości zastosowania tego urządzenia.
Separator magnetyczny MSK-MC jest dostarczany razem z kołnierzami do podłączenia do istniejącego rurociągu klienta.
Separatory kaskadowe są dostępne w kilku wersjach o różnej sile pola magnetycznego – mogą być wyposażone w magnesy ferrytowe lub neodymowe lub ich połączenie, kiedy najpierw płyty ferrytowe usuwają z materiału większe zanieczyszczenia (śruby, nity, gwoździe, podkładki), a na koniec silne magnesy neodymowe dokonują ostatecznego oczyszczania materiału. Wersje neodymowe są bardzo silne i służą do wychwytywania drobnych cząstek ferromagnetycznych już od 60 mikrometrów.
SOLLAU – nasze produkty są spawane przez prawdziwych profesjonalistów!
Uprawnienia firmy SOLLAU:
Uprawnienia do spawania urządzeń ciśnieniowych zgodnie z PED 2014 / 68 / EU
Certyfikat zgodnie z EN-ISO 3834-2, EN 1090-2, EN 13480-1 do 5, EN 13445-1 do 5
MSK-MC
- Magnesy ferrytowe
- Indukcja magnetyczna 2700 G
- Wychwytywanie cząstek od 1,5 mm
Separator kaskadowy jest przeznaczony do systemów transportowych o dużej przepustowości (zwłaszcza rurociągów grawitacyjnych), gdzie zastosowanie innych typów separatorów magnetycznych byłoby trudne.
| Produkt | Maks. wydajność (m3/h) | Rozmiar wejściowy /wyjściowy (mm) | Karta techniczna |
|---|---|---|---|
| MSK-MC 400 F | 45 | 400 x 200 | pokaż PDF |
| MSK-MC 600 F | 85 | 600 x 200 | pokaż PDF |
| MSK-MC 800 F | 130 | 800 x 200 | pokaż PDF |
| MSK-MC 1000 F | 195 | 1000 x 300 | pokaż PDF |
| MSK-MC 1250 F | 250 | 1250 x 300 | pokaż PDF |
| MSK-MC 1500 F | 365 | 1500 s 300 | pokaż PDF |
MSK-MC polecamy do wysokowydajnych grawitacyjnych systemów rurociągowych, w których instalacja innych typów separatorów byłaby trudna lub niemożliwa — na przykład tam, gdzie separatory rusztowe blokowałyby materiały o złej sypności lub gdzie standardowy przekrój separatora nie wystarczy dla wymaganego przepływu. Płyty magnetyczne są umieszczone w ścianach separatora i w żaden sposób nie ograniczają swobodnego przepływu materiału; kaskadowa forma jednocześnie spowalnia strumień, wielokrotnie kierując go na płyty magnetyczne, co znacznie zwiększa efektywność separacji.
Materiał przepływa przez serię płyt magnetycznych umieszczonych w ścianach separatora. Układ kaskadowy spowalnia przepływ materiału i wielokrotnie kieruje go w sposób kontrolowany na powierzchnie magnetyczne — każde przejście zwiększa prawdopodobieństwo wychwycenia zanieczyszczeń ferromagnetycznych. Dzięki gładkim powierzchniom wewnętrznym bez przeszkód w przepływie materiału MSK-MC nadaje się również do materiałów, które zatykałyby inne typy separatorów.
Produkujemy MSK-MC w trzech konfiguracjach: ferrytowej (2 700 G, wychwyt od 1,5 mm), neodymowej (wychwyt od 60 mikrometrów) i kombinowanej — płyty ferrytowe najpierw usuwają grubsze zanieczyszczenia, płyty neodymowe wykonują końcowe doczyszczanie. Wersja neodymowa dostępna jest na zamówienie.
Czyszczenie jest ręczne i odbywa się bez demontażu separatora. Po otwarciu drzwiczek rdzenie magnetyczne automatycznie oddalają się od ochronnej płyty ze stali nierdzewnej — ferromagnetyczne cząstki zatrzymane na powierzchni płyty ochronnej samoistnie odpadają. Prosta geometria wewnętrznego układu z gładkimi powierzchniami ułatwia zarówno czyszczenie, jak i ewentualne nałożenie antyabrazyjnej powłoki ochronnej.
Tak. Gładkie powierzchnie wewnętrzne separatora można w zależności od konkretnego zastosowania wyposażyć w antyabrazyjną powłokę ochronną — na przykład płytki ceramiczne, warstwę elastycznego poliuretanu lub gumy, lub chemicznie nakładany nikiel. Znacznie wydłuża to żywotność separatora nawet w zakładach z bardzo ściernymi materiałami.
MSK-MC jest stosowany do czyszczenia materiałów granulowanych, proszkowych i ziarnistych — w tym zbóż, roślin strączkowych, granulatu plastycznego lub surowców proszkowych — w przemyśle spożywczym, produkcji pasz, farmaceutycznym, drzewnym, chemicznym i ceramicznym. Wysoka wydajność (do 365 m³/h) predestynuje go do wysokowydajnych linii produkcyjnych.
Standardowo dostarczamy MSK-MC w sześciu rozmiarach z maksymalnymi wydajnościami od 45 do 365 m³/h i wymiarami wlotu/wylotu od 400 × 200 mm do 1 500 × 300 mm. Separator dostarczany jest z kołnierzami do podłączenia do istniejącego rurociągu klienta; produkcja na zamówienie oraz wielostopniowa konfiguracja separacji dostępne są na zamówienie. Testy Państwa materiału wykonujemy bezpłatnie z wynikami w ciągu 3 dni roboczych.
W jakich gałęziach przemysłu można zastosować separator magnetyczny kaskadowy?
Separatory kaskadowe znajdują zastosowanie przy czyszczeniu materiałów granulowanych, proszkowych lub ziarnistych (w tym zbóż, roślin strączkowych itd.) w przemyśle spożywczym, przy produkcji paszy, w przemyśle farmaceutycznym, drzewnym, chemicznym i ceramicznym itp.
