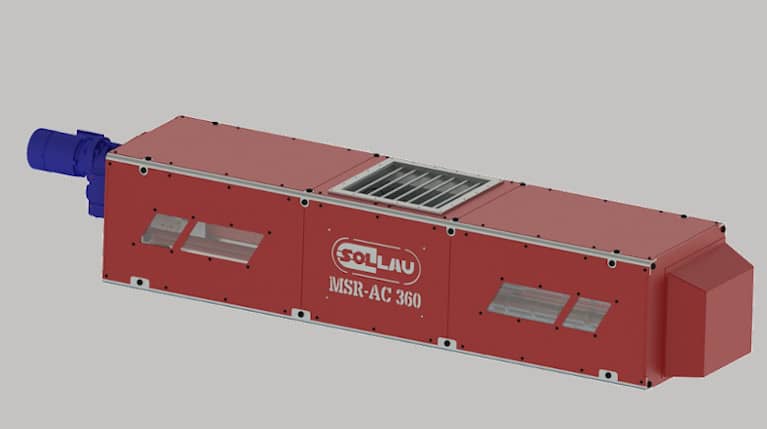

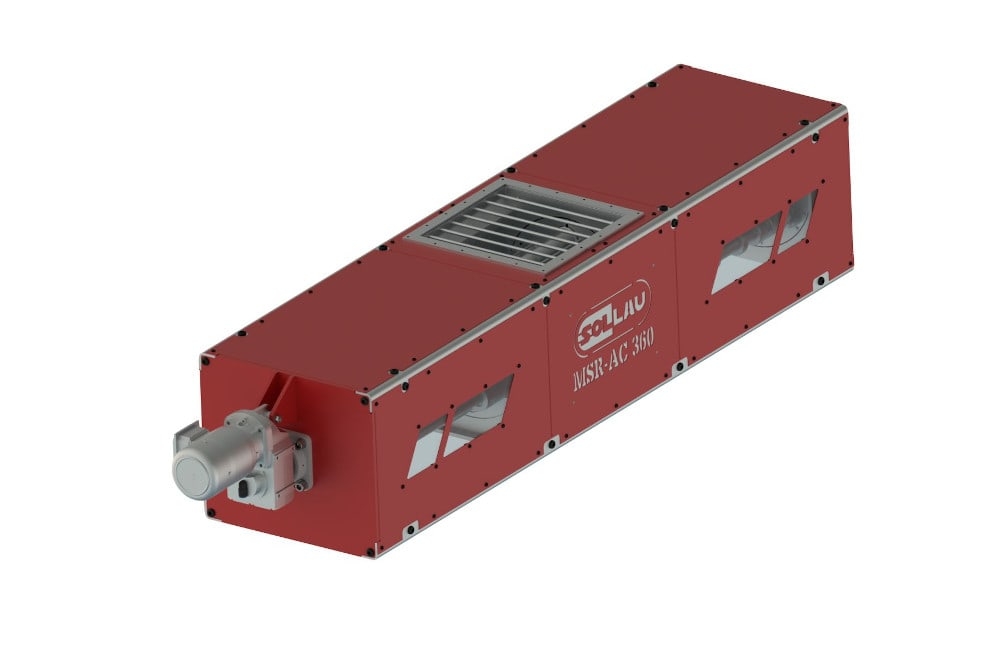

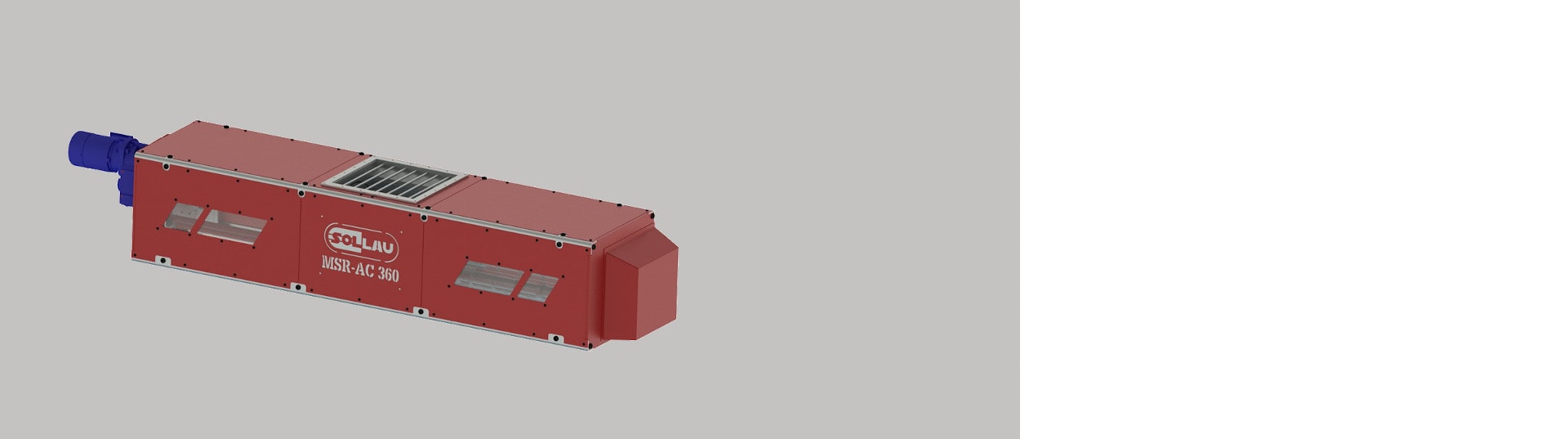

Separatory magnetyczne z rusztami rotującymi MSR-AC

Separator magnetyczny z rusztami rotującymi z automatycznym oczyszczaniem umożliwia proste, bardzo skuteczne i szybkie oddzielanie nawet najdrobniejszych zanieczyszczeń magnetycznych (o wielkości od 1 µm) z materiałów sypkich i chroni przed uszkodzeniem maszyn i urządzeń przetwarzających już oczyszczony materiał. MSR-AC jest w stanie oddzielić nawet słabo magnetyczną stal nierdzewną i potrafi przetworzyć niektóre gorzej przepuszczalne i bardziej ścierne materiały, które mogłyby zablokować lub uszkodzić zwykły separator magnetyczny z rusztami statycznymi. Ułożone rury magnetyczne separatora są na przemian automatycznie oczyszczane, przez co została zapewniona zarówno ciągła separacja cząstek ferromagnetycznych, jak i ciągła praca produkcyjna.

Główne zalety separatora z rusztami rotującymi MSR-AC z automatycznym oczyszczaniem

• jako jeden z niewielu producentów separatorów magnetycznych w całym świecie produkujemy separator magnetyczny z rusztami rotującymi także do zakładów, w których nie ma możliwości (np. z powodów technologicznych) przerwania pracy. MSR-AC potrafi więc jednocześnie przeprowadzać zarówno automatyczne czyszczenie, jak i separację magnetyczną
• ten separator jest często używany w zakładach, które wprawdzie umożliwiają przerwanie pracy w celu wyczyszczenia separatora, jednak separator można umieścić tylko w trudno dostępnym miejscu, co uniemożliwia jego regularne czyszczenie ręczne
• po ustawieniu wymaganych interwałów czyszczenia (lub innych parametrów) urządzenie pracuje całkowicie samodzielnie, eliminując tym samym ryzykowny czynnik ludzki z procesu
• dzięki temu, że zespół rur magnetycznych nie jest statyczny, lecz obracany za pomocą wału napędzanego silnikiem elektrycznym, powstałe w ten sposób magnetyczne sito pozostaje w bardzo intensywnym kontakcie z przepływającym materiałem , ale rury magnetyczne (w przeciwieństwie do stałych rusztów magnetycznych) są również równomiernie narażone na działanie ścierne spadającego materiału na całym obwodzie (co prowadzi do obniżenia ryzyka przetarcia ochronnych rur ze stali nierdzewnej i przedłużenia ich czasu użytkowania)
• kolejną niepodważalną zaletą tego separatora jest fakt, że oczyszczany materiał spada przez zespół rotacyjny rur magnetycznych (prędkość obrotową można ustawić tak, aby optymalnie odpowiadała przepuszczalności oczyszczanego materiału), eliminując w ten sposób ryzyko zatkania separatora
• separator z rusztami rotacyjnymi jest bardzo łatwy i szybki w czyszczeniu, ponieważ po zdjęciu rur osłonowych z rdzeni magnetycznych wychwycone zanieczyszczenia same odpadają z powierzchni rusztu
• rdzenie neodymowe generują bardzo silne pole magnetyczne, które wychwytuje cząstki ferromagnetyczne (w tym zanieczyszczenia z namagnesowanej stali nierdzewnej) na powierzchni rur osłonowych ze stali nierdzewnej

Jak czyścić separator magnetyczny z rusztami rotującymi?

Interwały czyszczenia rur osłonowych ze stali nierdzewnej można indywidualnie dostosować do stopnia zanieczyszczenia produktu i potrzeb konkretnego klienta. Aby uzyskać jak najbardziej efektywną separację cząstek magnetycznych automatyczny separator magnetyczny rusztowy jest wyposażony w silne magnesy neodymowe NdFeB. Automatyczne oczyszczanie separatora magnetycznego jest zapewnione dzięki elementom pneumatycznym i w pełni programowalnej, niezależnej jednostce sterującej. Kompaktowy panel sterowania z łatwym w obsłudze ekranem dotykowym zapewnia szybkie, indywidualne ustawienie separatora magnetycznego dla danego zastosowania. Automatyczne oczyszczanie separatora magnetycznego umożliwia instalację w pełni zautomatyzowanych zakładach, zapewniając jednocześnie wysoką ekonomiczność pracy.

Podczas spadania materiału przez rotujący ruszt rurowy magnetyczne zanieczyszczenia metaliczne są dzięki silnym magnesom stałym wychwytywane na powierzchni zewnętrznych rur osłonowych ze stali nierdzewnej. Rotujący ruszt rurowy zajmuje dwie trzecie szerokości separatora, a rdzenie magnetyczne znajdują się cały czas pod wlotem zanieczyszczonego materiału. Dzięki dwóm trzecim długości rur osłonowych rdzenie magnetyczne są stale chronione przez rury osłonowe ze stali nierdzewnej, przy czym połowa długości rur osłonowych (czyli ta część, która wystaje do strefy aktualnego oczyszczania) jest stale oczyszczana z zanieczyszczeń magnetycznych. Takie rozwiązanie zapewnia ciągłość zarówno procesu czyszczenia, jak i separacji (bez konieczności przerwana cyklu produkcyjnego podczas separacji magnetycznej).

W z góry ustalonych odstępach czasu zestaw rotujących rur osłonowych przesuwa się za pomocą napędu pneumatycznego np. w prawo. W czasie ustawionego przez klienta interwału czyszczenia, zanieczyszczenia wychwycone na powierzchni rur osłonowych są wysypywane do zbiornika na odpady po prawej stronie. Po zakończeniu cyklu czyszczenia rury osłonowe przesuwają się w lewo, a wychwycone zanieczyszczenia ferromagnetyczne ponownie spadają do zbiornika na odpady, tym razem po lewej stronie. Po zakończeniu procesu czyszczenia rury osłonowe rdzeni magnetycznych ponownie przesuwają się w prawo i cały proces powtarza się cyklicznie bez przerwy.

Proces separacji można również monitorować za pomocą otworu rewizyjnego w górnej części separatora. Ze względu na wysokie wymagania przemysłu spożywczego i farmaceutycznego niektóre części separatora magnetycznego, które mają kontakt z oczyszczanym materiałem, mogą być dostarczone w wersji polerowanej.

Magnetyczne separatory z rusztami rotacyjnymi z automatycznym oczyszczaniem i nieprzerywanym oczyszczaniem znajdują zastosowanie podczas czyszczenia gorzej przepuszczalnych materiałów sypkich (np. tłustych) ze stosunkowo wysoką zawartością cząstek ferromagnetycznych w różnych gałęziach przemysłu.
