Zalety separatora magnetycznego MSP-S

  • Gwarancja 5 lat
  • Niewielka waga = łatwa obsługa
  • Neodymowe magnesy z indukcją aż 16 000 G
  • Wariant ekonomiczny – atrakcyjny stosunek ceny do wydajności
  • Standardowe wykonanie dla ciśnienia 10 bar
  • Wychwytywanie cząstek Fe od 1 mikrona
  • Szybkie i łatwe czyszczenie
  • Możliwość wymiany prętów magnetycznych
  • Podwójna osłona magnesów

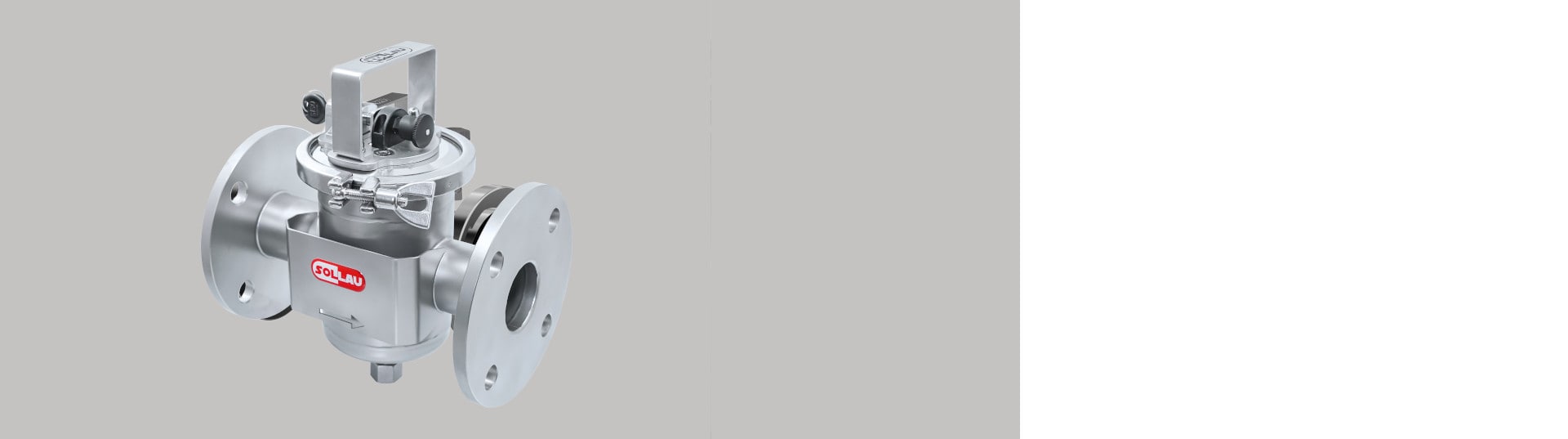

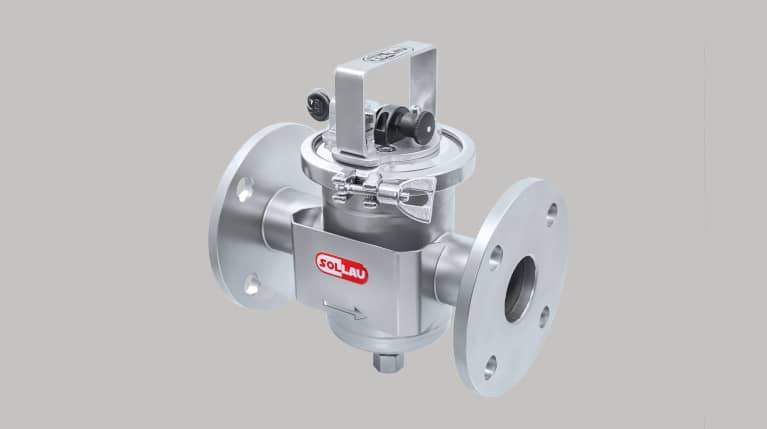

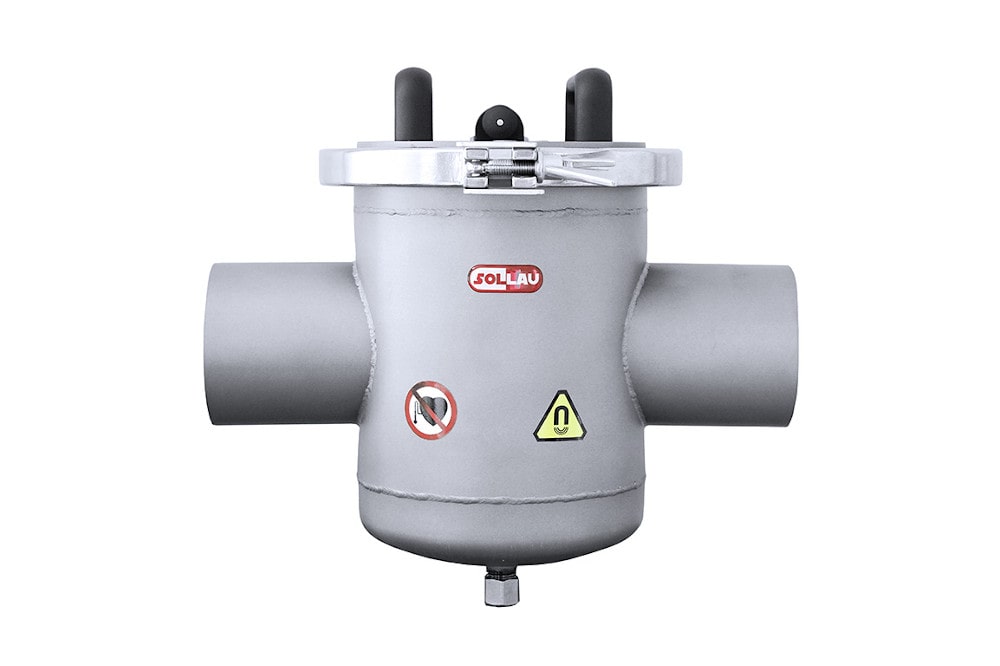

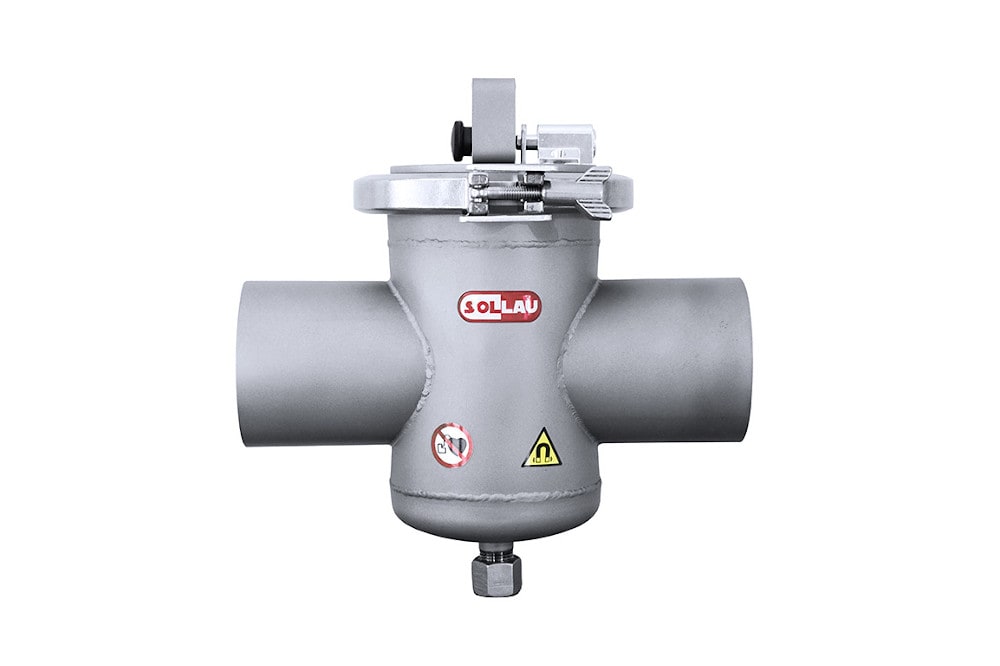

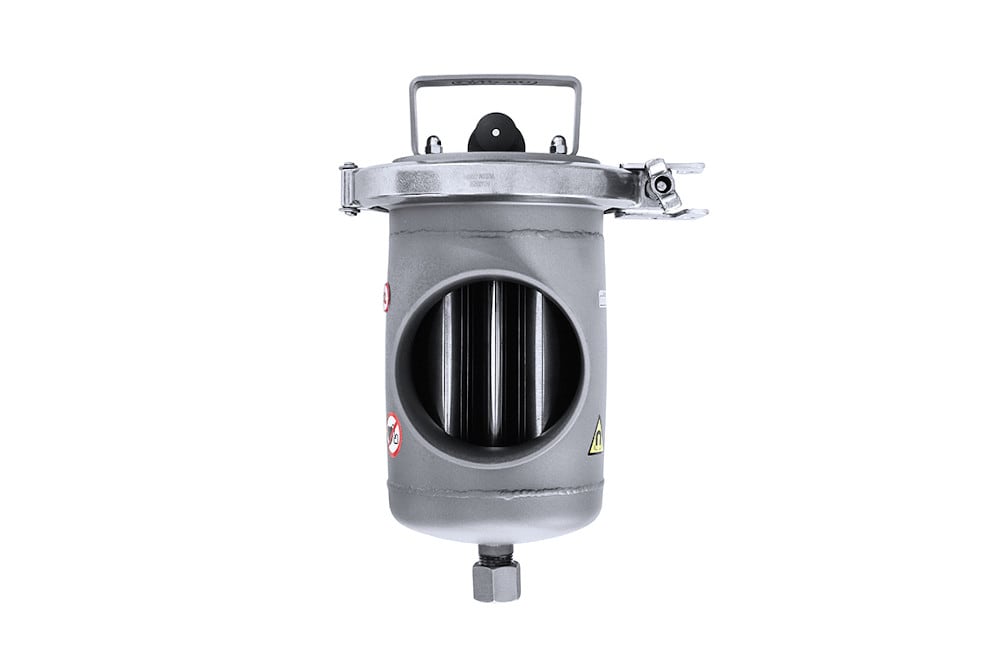

Filtry magnetyczne MSP-S

Ogólna zasada działania separatora magnetycznego MSP-S

Magnetyczne separatory przepływowe (filtry magnetyczne) są przeznaczone do oddzielania zanieczyszczeń ferromagnetycznych i materiałów płynnych transportowanych rurociągiem. Magnetyczny separator przepływowy został standardowo wyposażony w kołnierze (inne typy zakończeń są dostępne na życzenie), dzięki czemu można go łatwo zainstalować w rurociągu. Jest przeznaczony do stosowania przy ciśnieniu 6 - 10 bar (w zależności od średnicy rury) – na życzenie możemy wyprodukować także na wyższe ciśnienie. Może być również stosowany do separacji substancji ciekłych transportowanych rurami ciśnieniowymi.

Ogromną zaletą separatora jest jego niska waga oraz powiązana z tym łatwość obsługi i czyszczenia. Ze względu na korzystną cenę separator ten jest najszerzej stosowanym i najbardziej uniwersalnym filtrem magnetycznym służącym do separacji zanieczyszczeń ferromagnetycznych z substancji ciekłych transportowanych rurociągiem.

Ten magnetyczny filtr rurowy jest często używany do oddzielania metali od cieczy takich jak czekolada, lemoniada, emulsja do obróbki, olej do cięcia lub glazura.

W filtrze zostały zastosowane bardzo silne magnesy neodymowe, dzięki czemu separator może wychwytywać zanieczyszczenia ferromagnetyczne od 1 µ! Separator jest standardowo wyposażony w magnesy o indukcji magnetycznej 11 500 G, opcjonalnie oferujemy wersję o indukcji 16 000 G. W przypadku uszkodzenia separatora uszkodzony pręt magnetyczny można łatwo wymienić bez konieczności interwencji serwisu.

Gwarancja 5 lat / 5 year warrantySOLLAU gwarancja 5 lat

Jesteśmy pewni wysokiej jakości naszych separatorów magnetycznych i dlatego udzielamy 5-letniej gwarancji! Na naszych separatorach magnetycznych zawsze można polegać! Jesteśmy specjalistą w dziedzinie separacji magnetycznej.

Zalety zastosowania separatora

  • Materiał bez domieszek ferromagnetycznych
  • Szybki zwrot inwestycji
  • Łatwa instalacja i obsługa = wysoka gotowość do korzystania z separatora

Magnetyczny separator przepływowy standardowo produkujemy w średnicach przyłączeniowych od 80 do 200 mm. Jednak na życzenie możemy dostosować zarówno wymiary przyłączeniowe, jak i sposób podłączenia (kołnierz, połączenia śrubowe, specjalne złącza) zgodnie z Twoimi wymaganiami.

Jesteśmy producentami tych filtrów magnetycznych. Gwarantujemy najwyższą jakość wykonania technicznego oraz atrakcyjną cenę.

Jak się Tobą zaopiekujemy?

Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.

1. Przyjedziemy

2. Zmierzymy i zaprojektujemy

3. Wyprodukujemy na zamówienie

4. Zainstalujemy

5. Uruchomimy i przeszkolimy

6. Zapewnimy autoryzowany serwis

Gwarantujemy wykonanie testów w ciągu 3 dni!Gwarantujemy wykonanie testów w ciągu 3 dni!

Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!

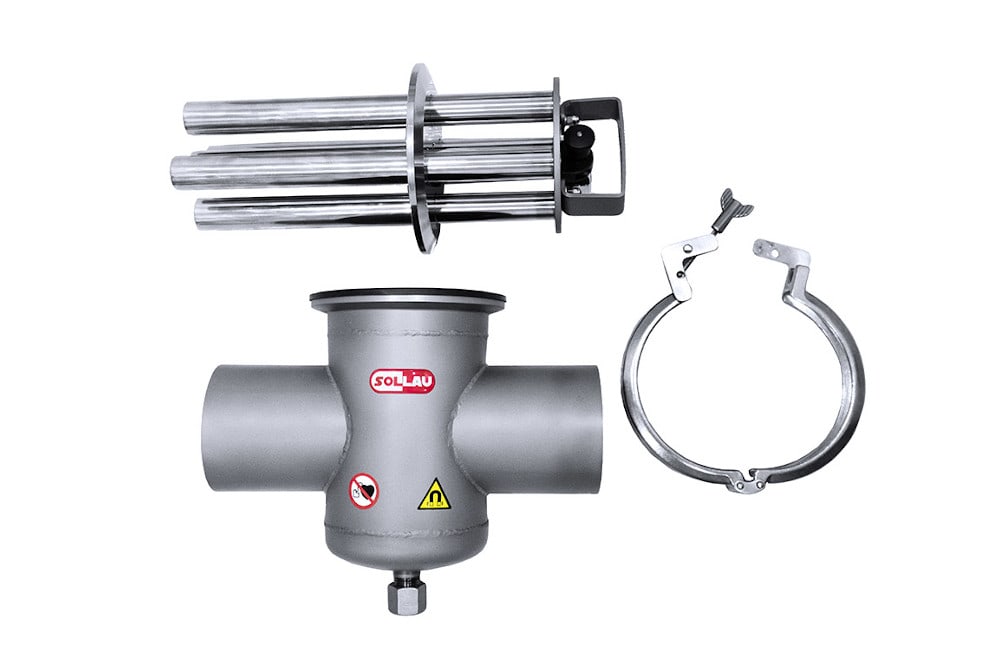

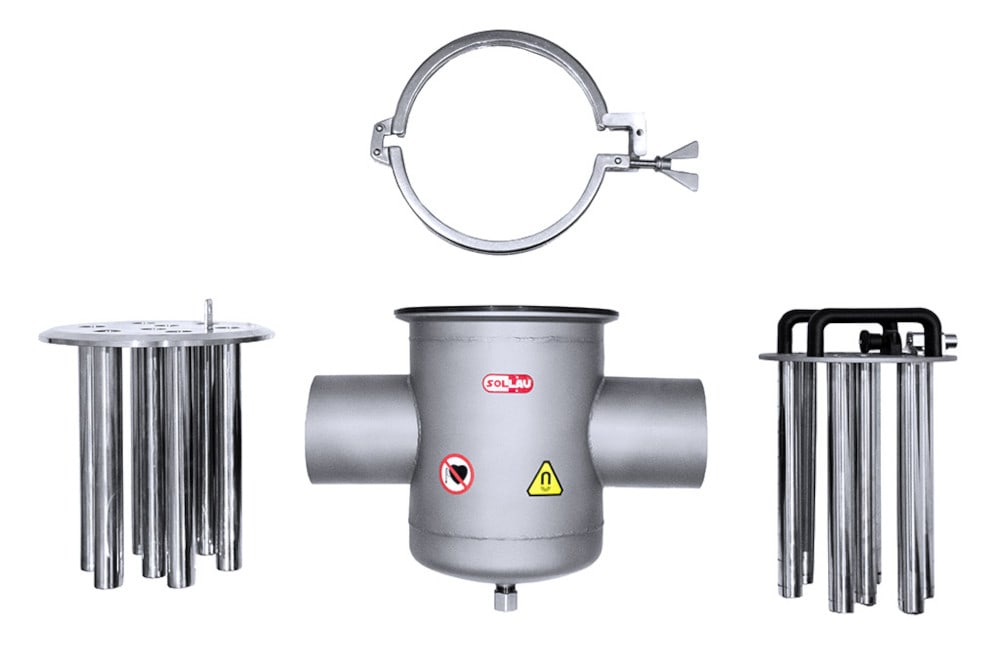

Przepływowy separator magnetyczny składa się z kilku części:

  1. Komponentu magnetycznego
    • Rdzenia magnetycznego
    • Płaszcza osłony nierdzewnej
  2. Korpusu separatora magnetycznego

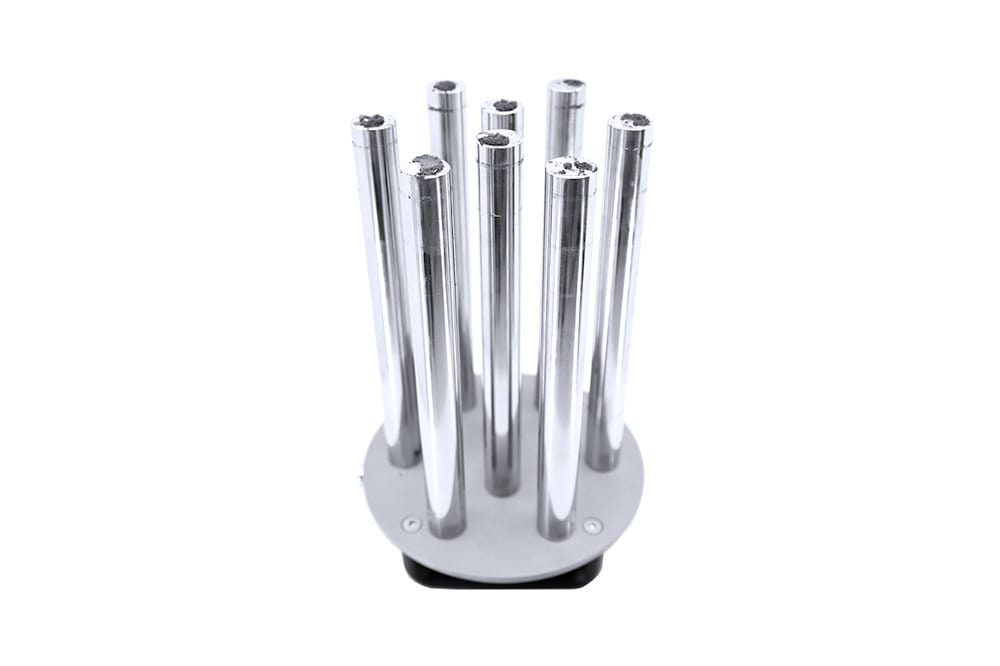

Rdzeń magnetyczny składa się z prętów magnetycznych, które z powodu ich większej ochrony zostały umieszczone w obudowie ze stali nierdzewnej. Dzięki ww. systemowi "rurka w rurce"chronione pręty magnetyczne i znacznie wydłuża się ich czas użytkowania. Także przez to jest eliminowane ryzyko obłuszczenia się kawałka magnesu lub jego niklowania i następna kontaminacja separowanego materiału.

Komponent magnetyczny został wyposażony prętami magnetycznymi, które zostały wytworzone przez najsilniejsze magnesy neodymowe. Pręty magnetyczne wytwarzają  pomysłowy labyrint, a więc separowane medium jest podczas pompowania z cysterny w kontakcie z kilku prętami magnetycznymi. Dzięki temu labiryntu przepływu i z zastosowaniem silnych magnesów neodymowych została zapewniona maksymalna skuteczność separatora magnetycznego – potrafimy zatrzymać ferromagnetyczne nieczystości już od 1 µ!

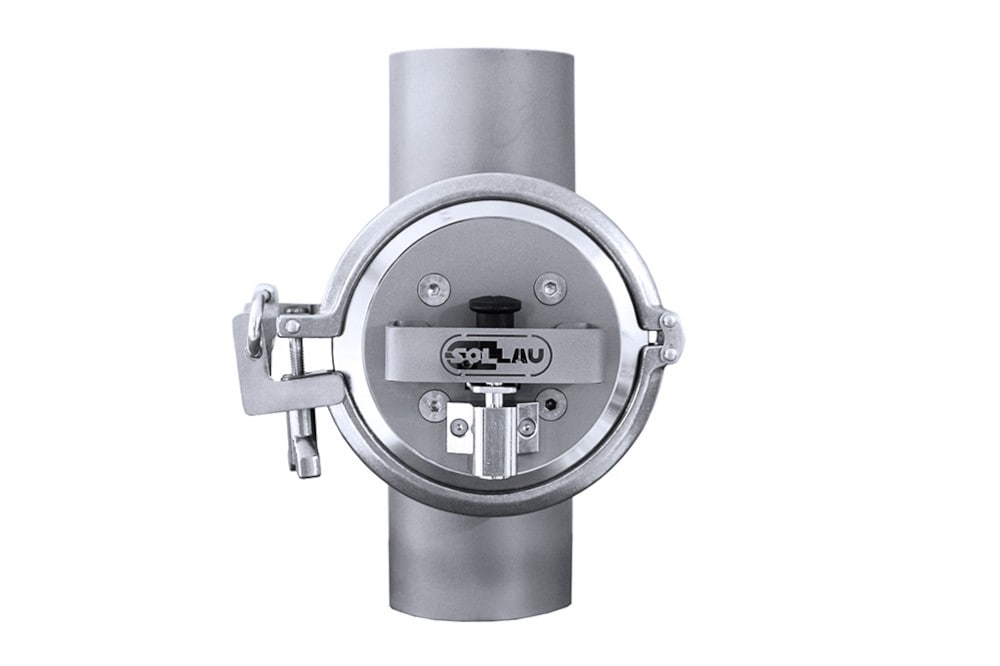

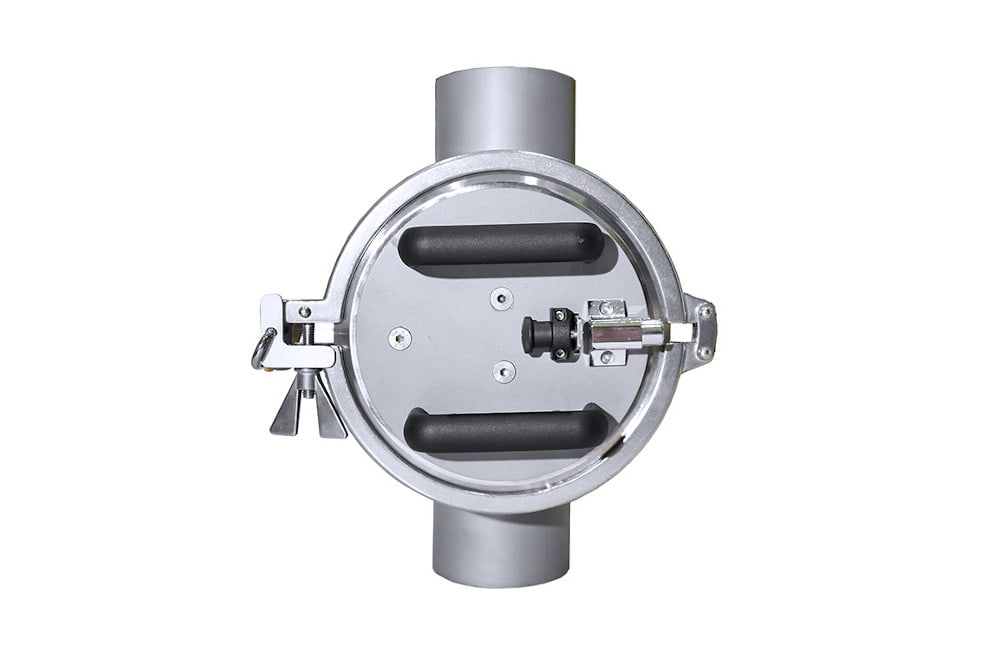

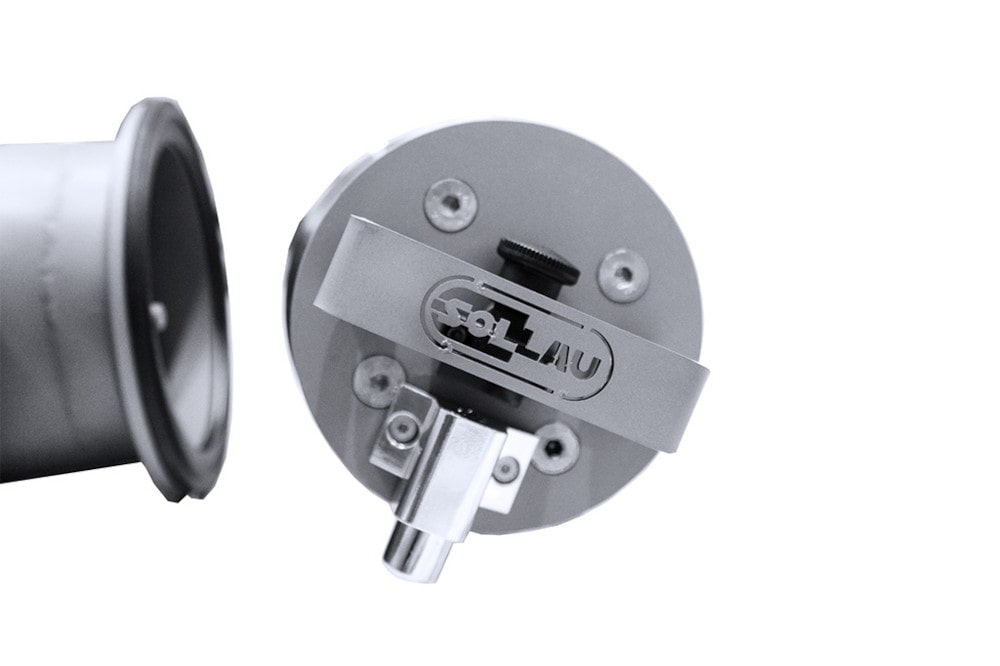

Mocowanie elementu magnetycznego do korpusu separatora zapewnia klamra szybkomocująca. Dzięki temu czyszczenie separatora jest bardzo szybkie i łatwe.

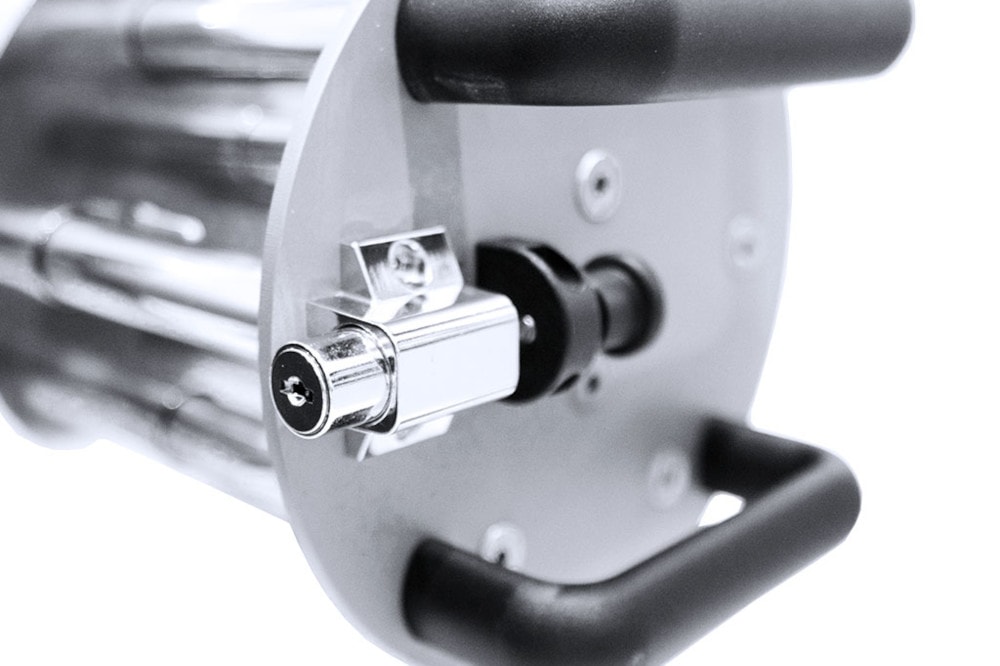

W separatorze jest zintegrowana magnetyczna blokada rurowa, która chroni separator przed niepożądanym czyszczeniem. Jest to często wymagane przez audytorów w celu zapewnienia bezpieczeństwa procesu.

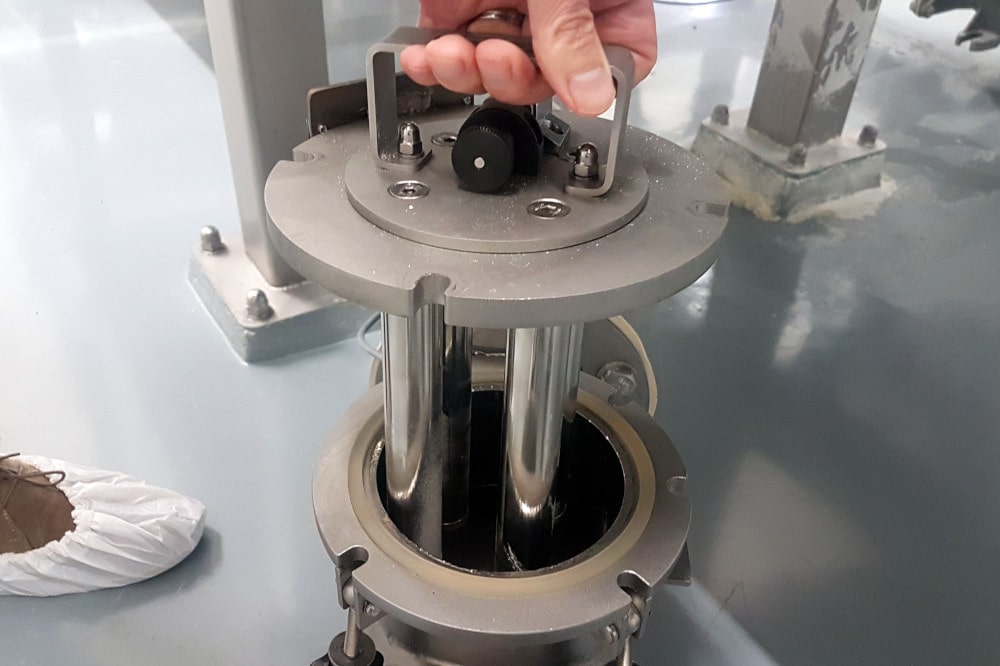

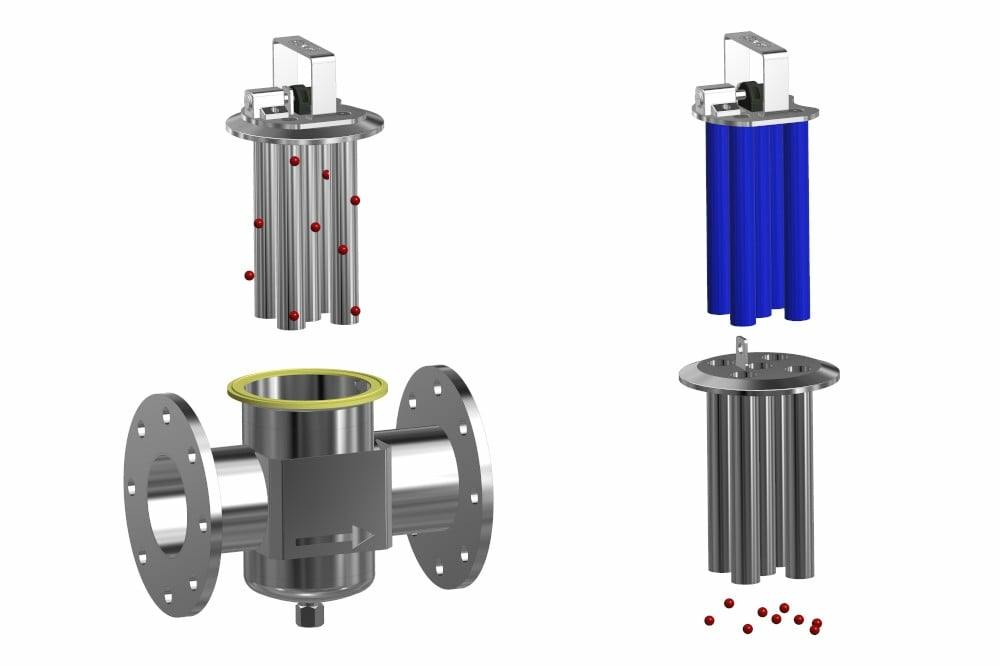

Jak przebiega czyszczenie separatora?

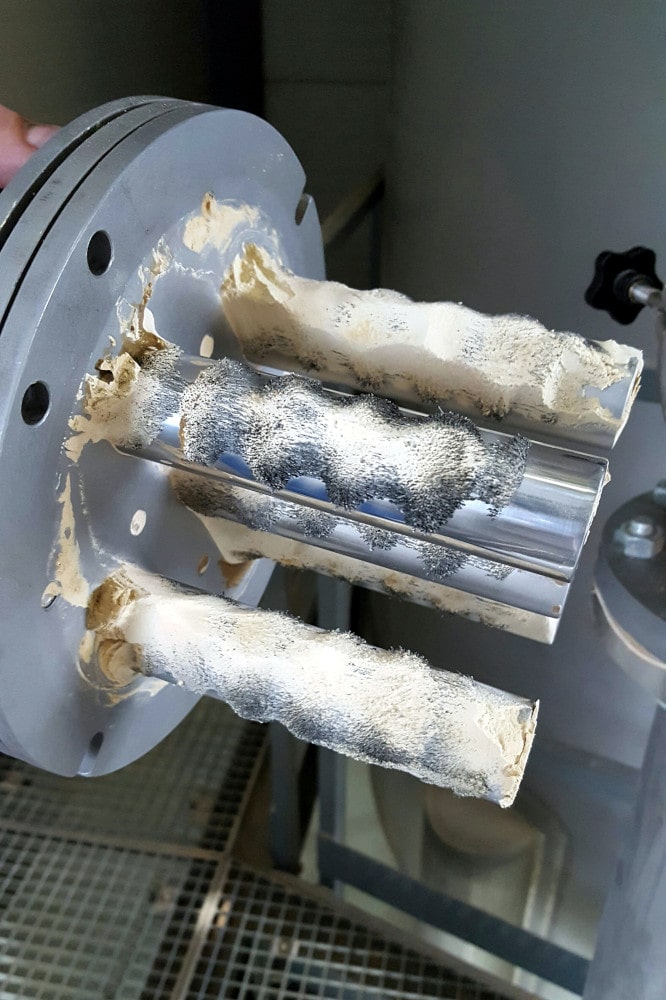

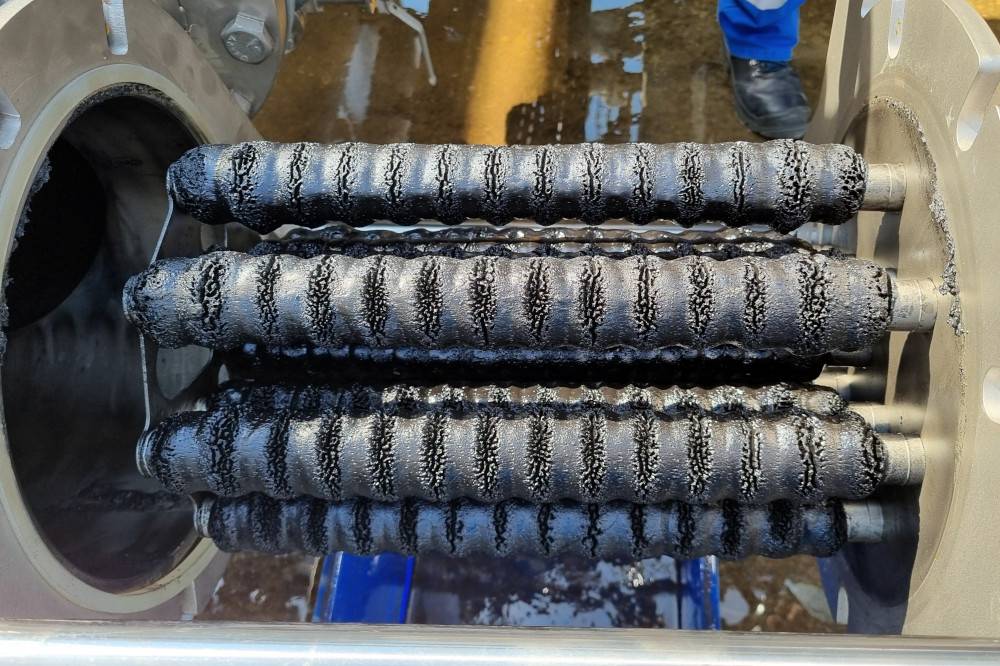

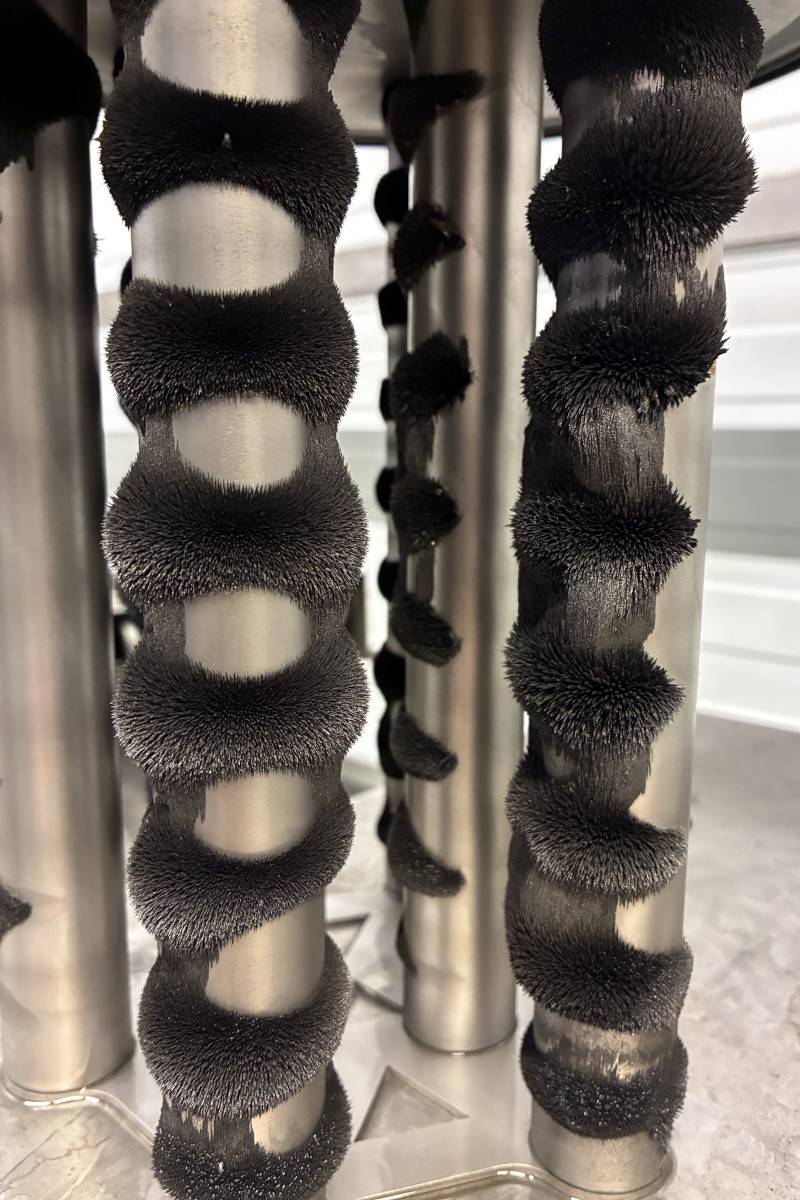

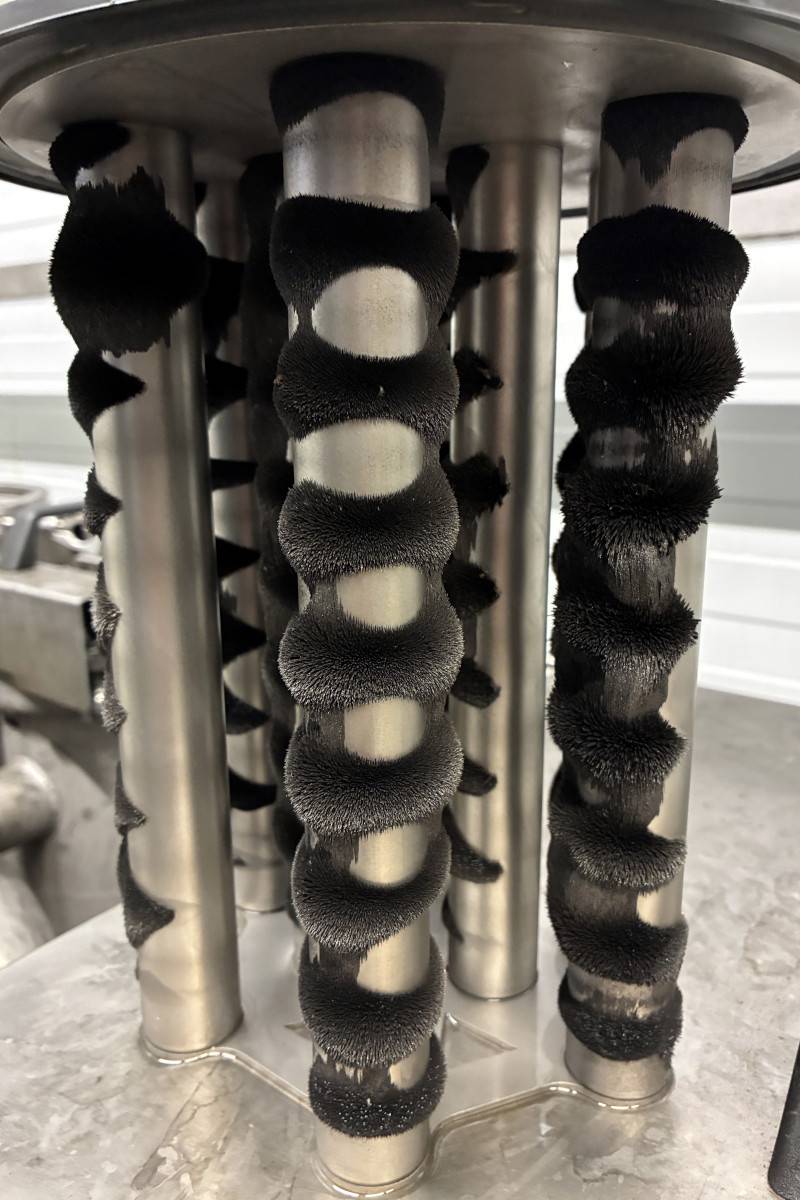

Zanieczyszczenia ferromagnetyczne są wychwytywane na prętach magnetycznych, które są w kontakcie z oddzielanym materiałem.

  1. Poluzowanie klamry szybkomocującej
  2. Wyciągnięcie magnetycznego komponentu z korpusu separatora
  3. Wyciągnięcie rdzenia magnetycznego z obudowy ze stali nierdzewnej (metale odpadną)
  4. Kompletacja wsteczna

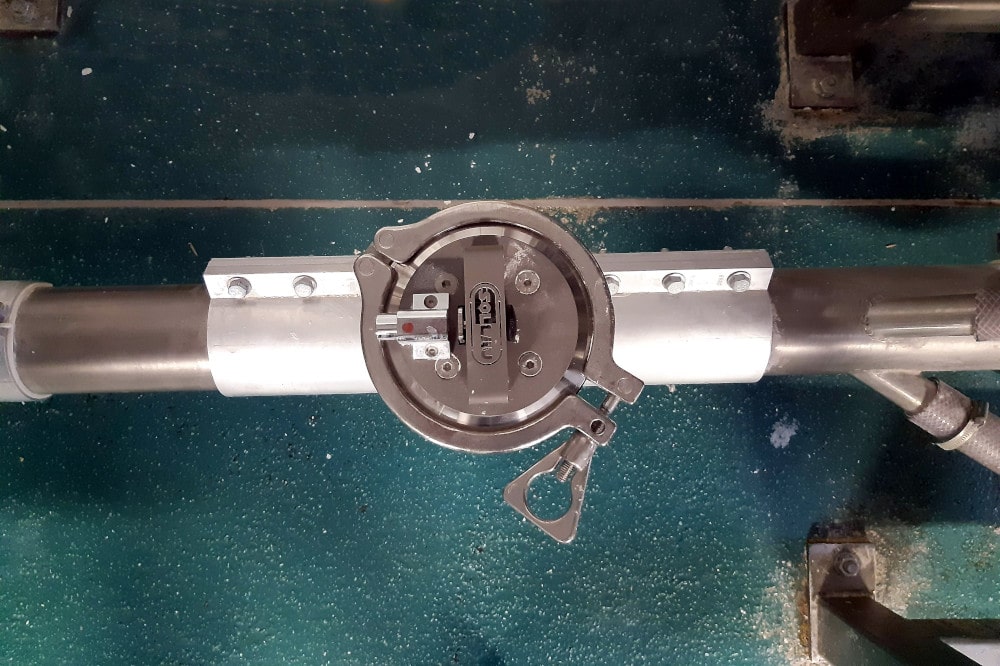

Jak jest w praktyce wykorzystywany separator cysternowy?

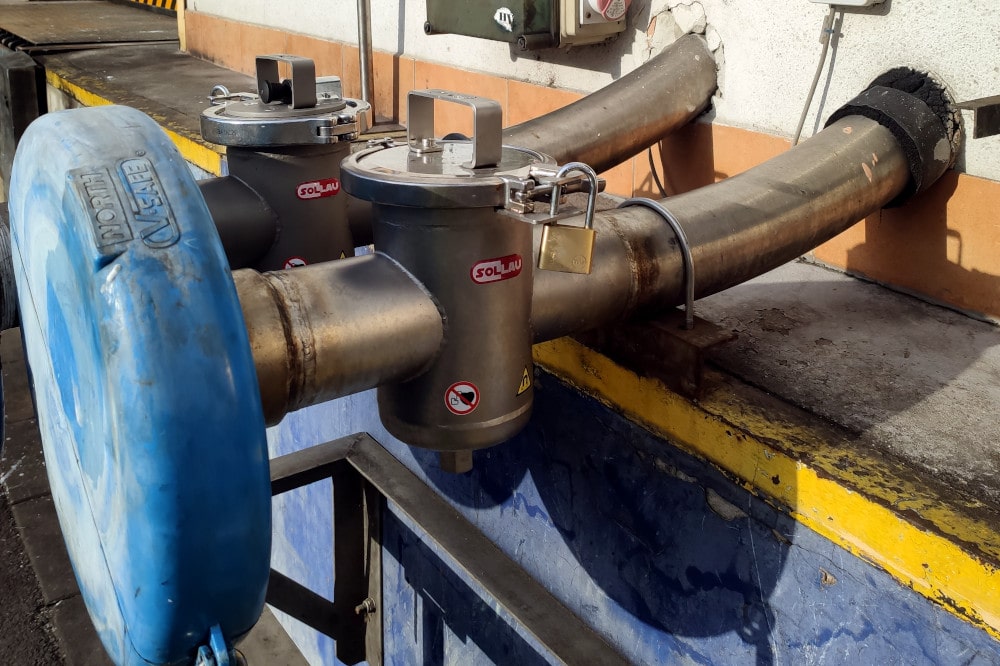

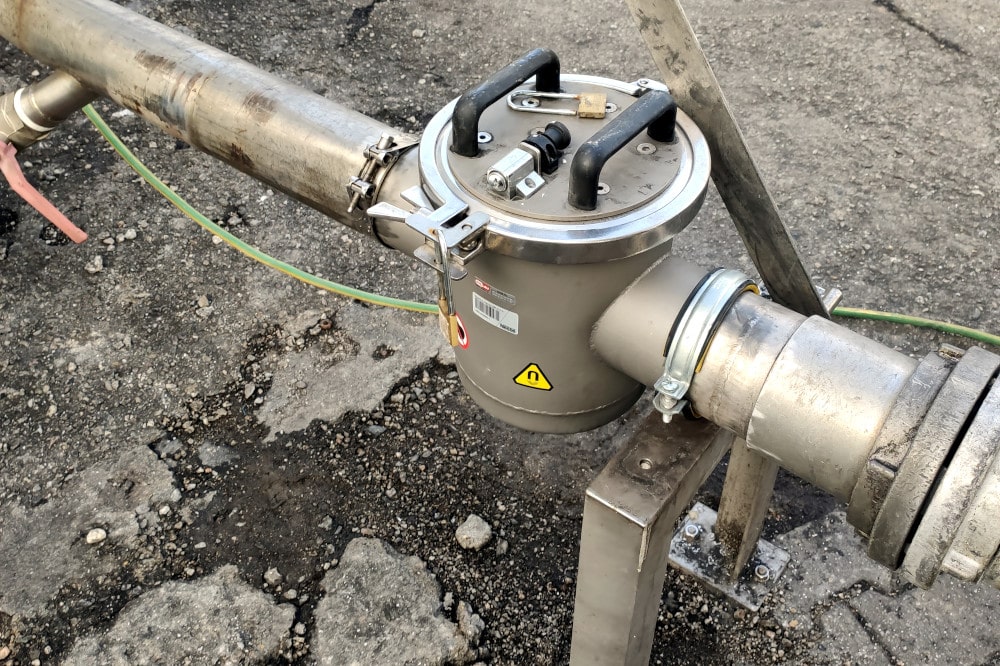

To normalne, że separator jest na cysternie magazynowany w pojemniku transportowym i osługa  (kierowca) w miejscu wyładowania podłączy ją do rurociągu (węża), przez który jest materiał jest wysyłany ze cysterny. W standardowym wykonaniu separator jest wyposażony vintem, na który klient przyśrubuje wymagany typ podłączenia  (zwykle łącznik strażacki), by podłączenie do cysterny było szybkie i  wygodne.  Magnetyczne separatory produkujemy i możemy ich więc dostosować do Państwa wymagań.

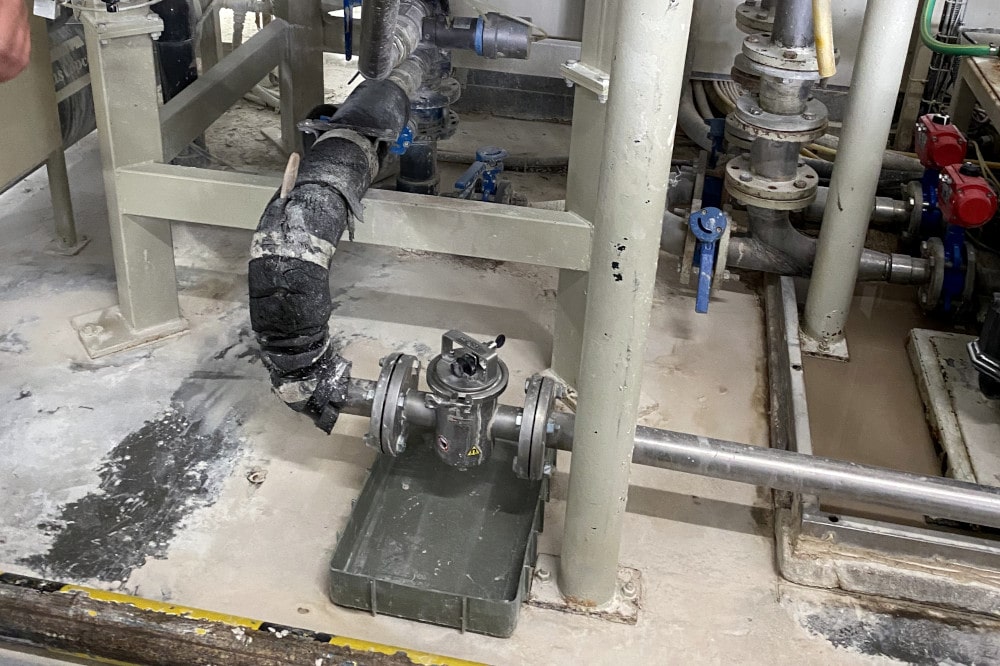

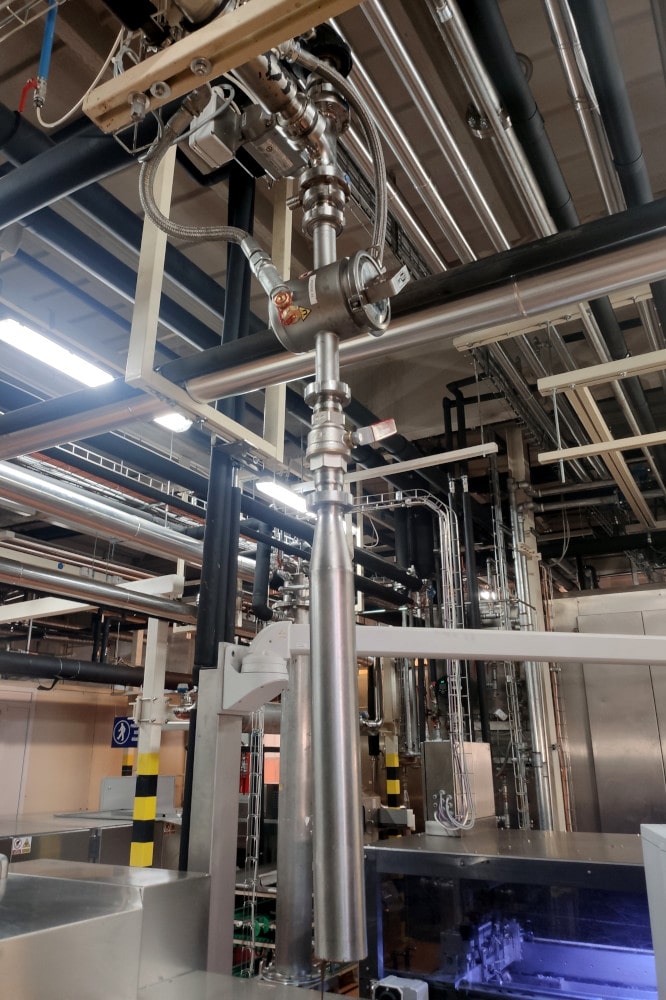

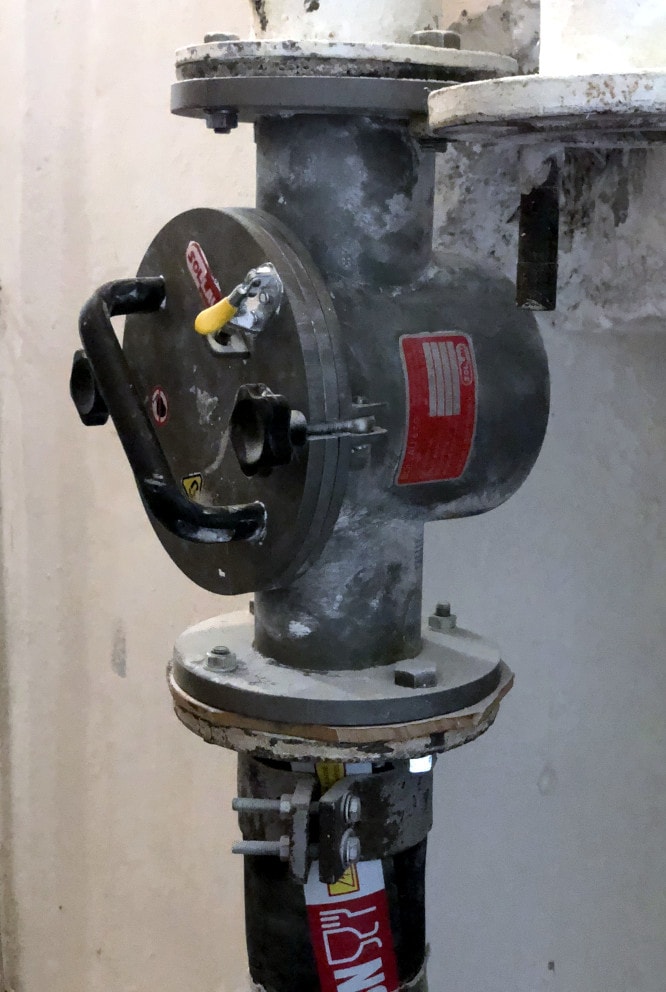

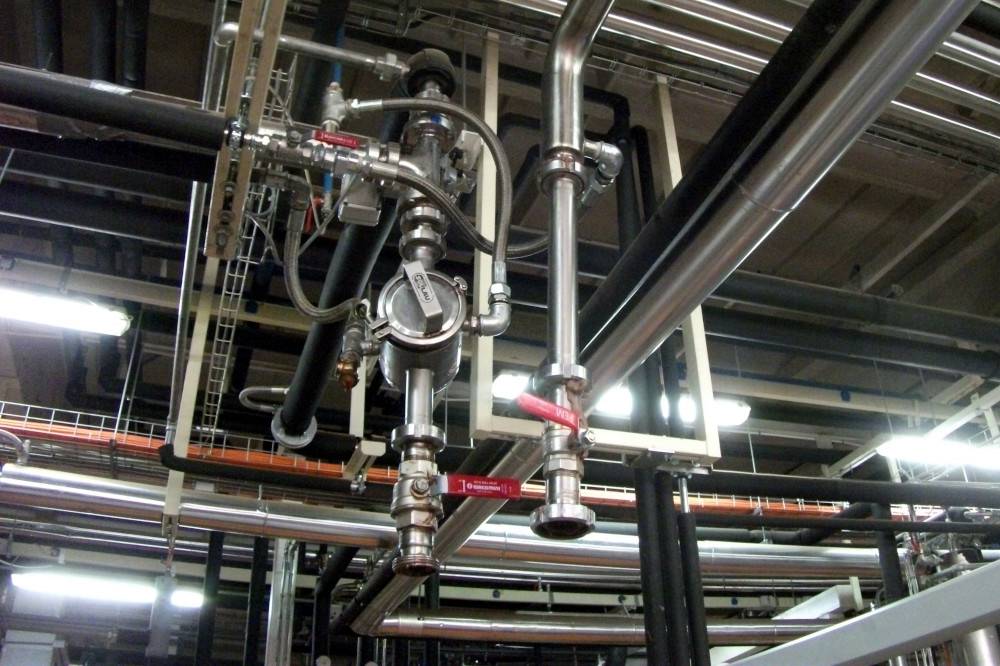

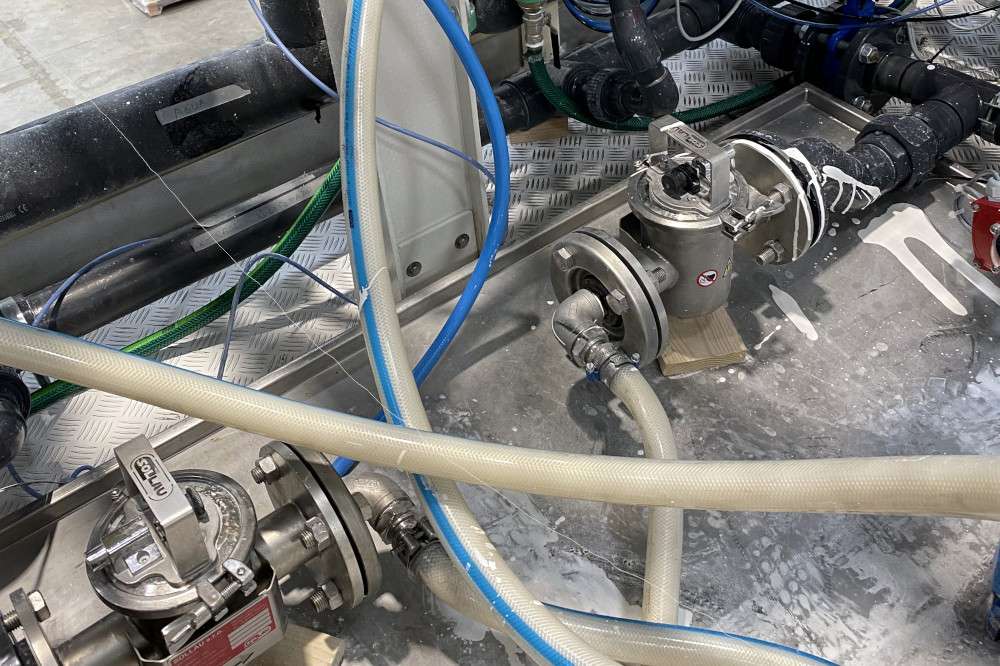

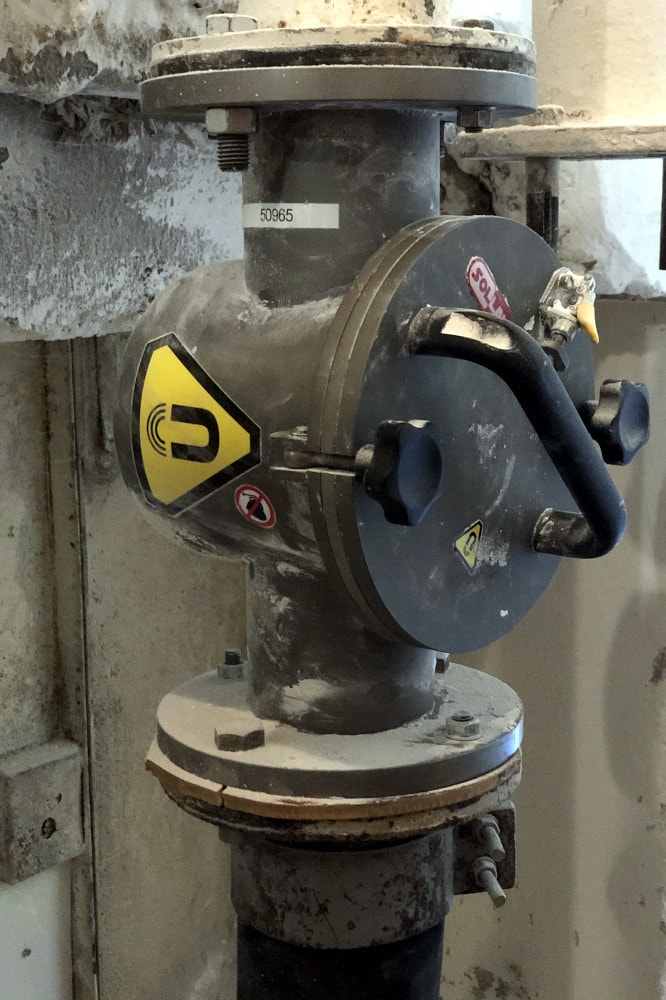

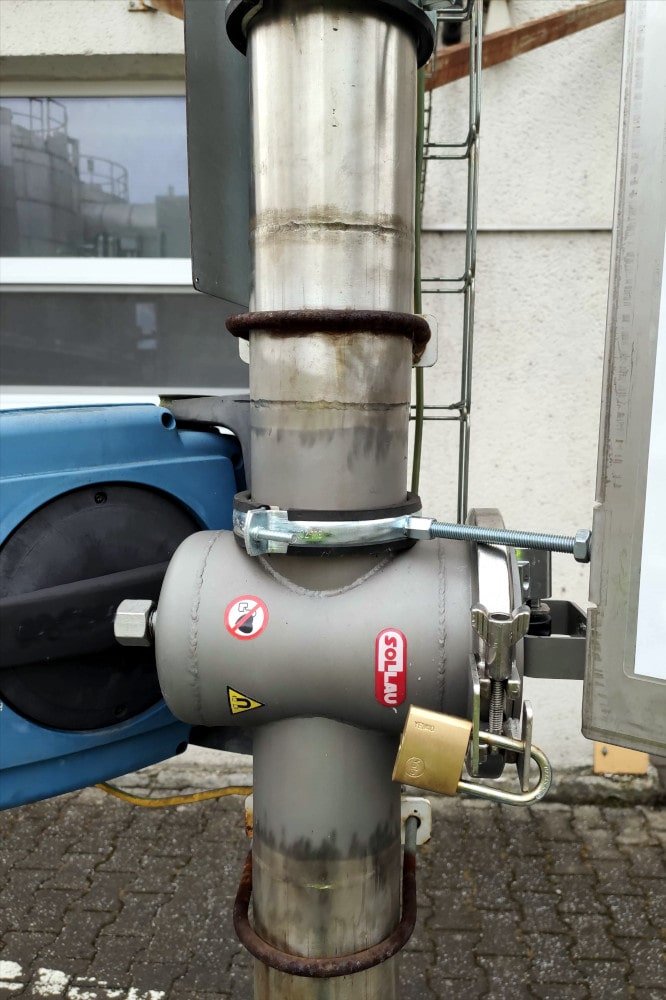

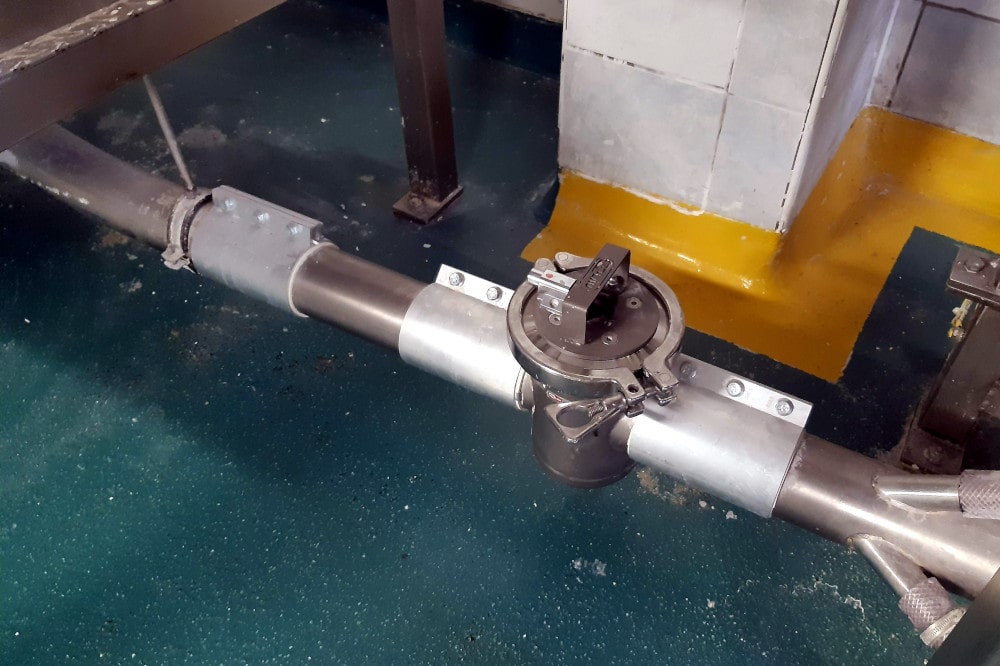

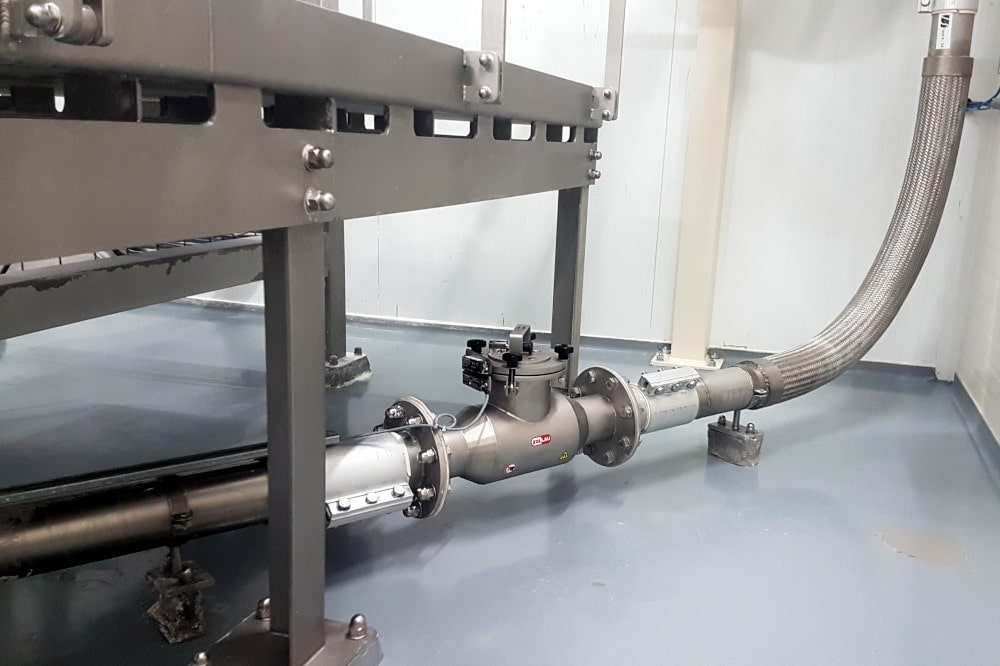

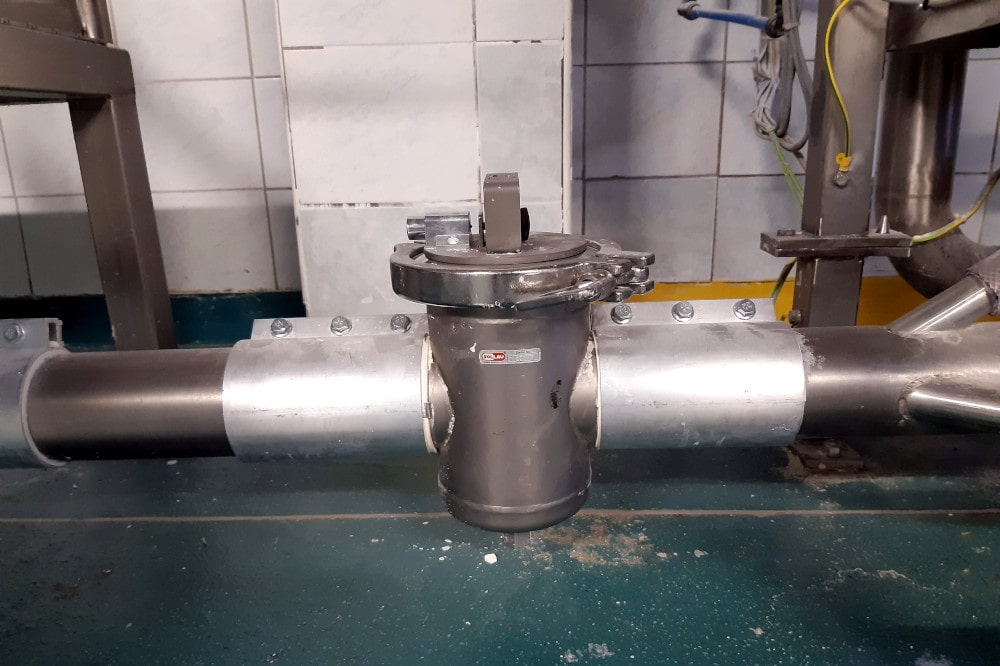

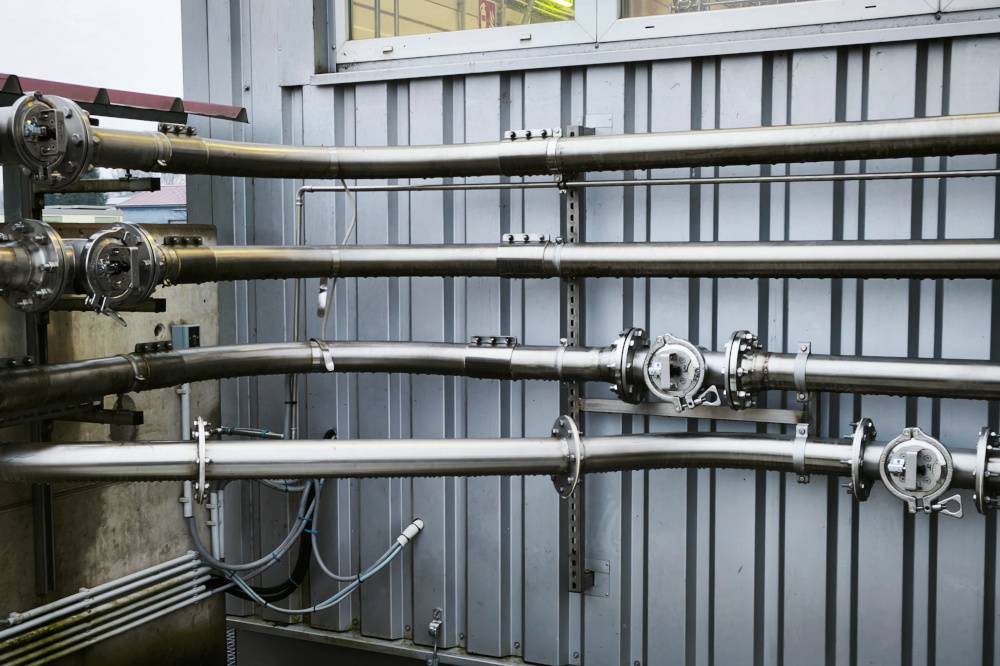

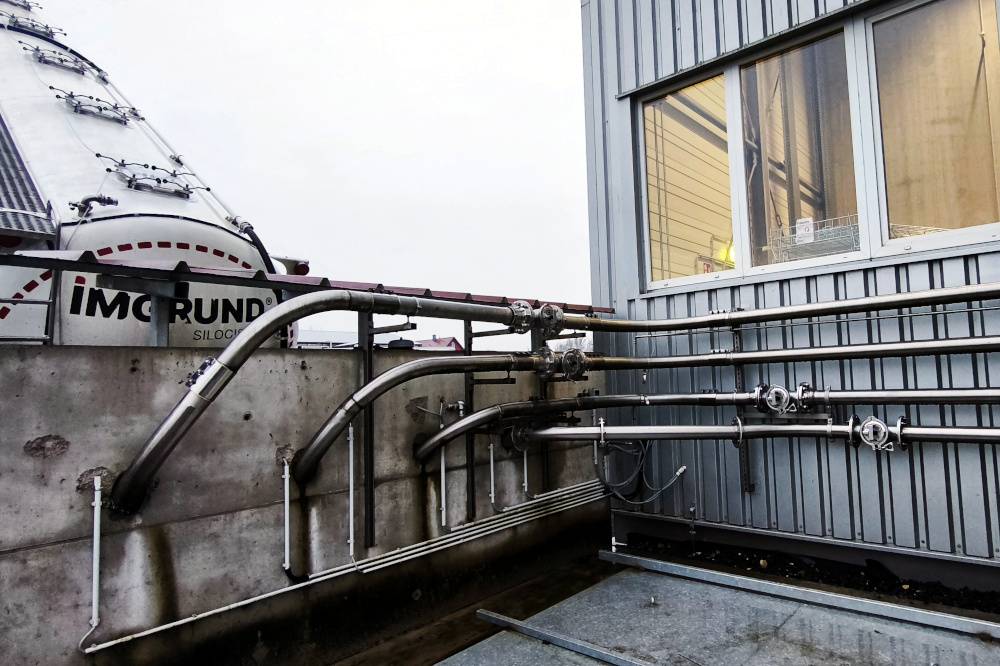

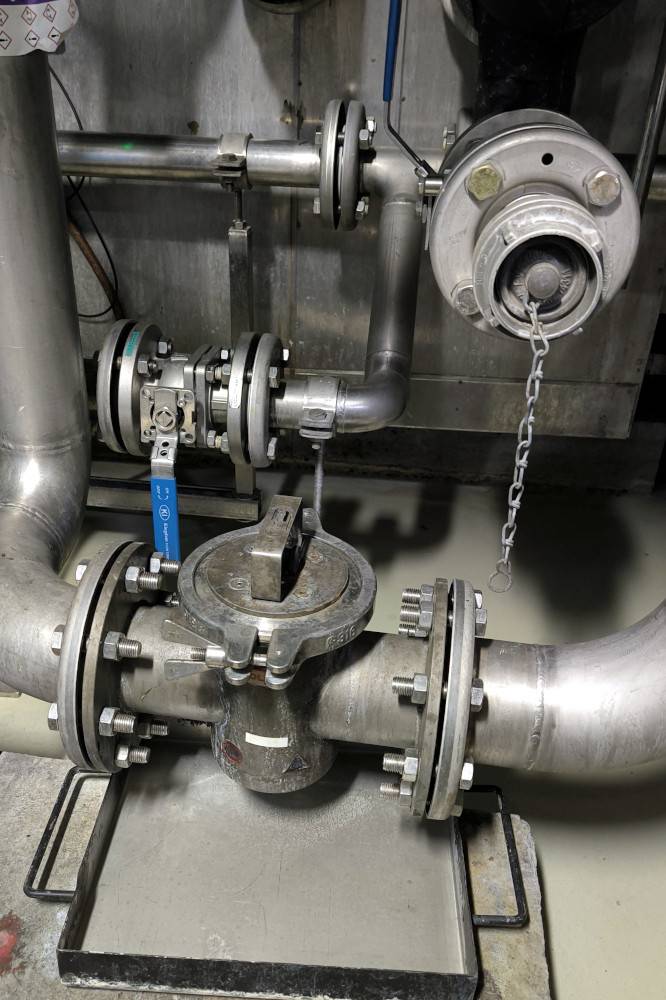

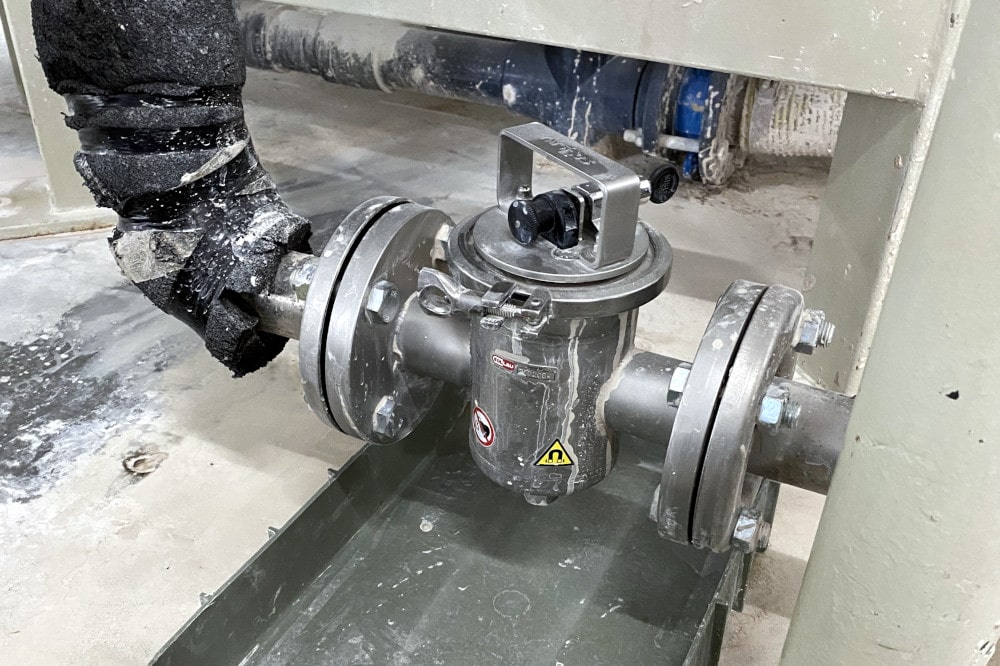

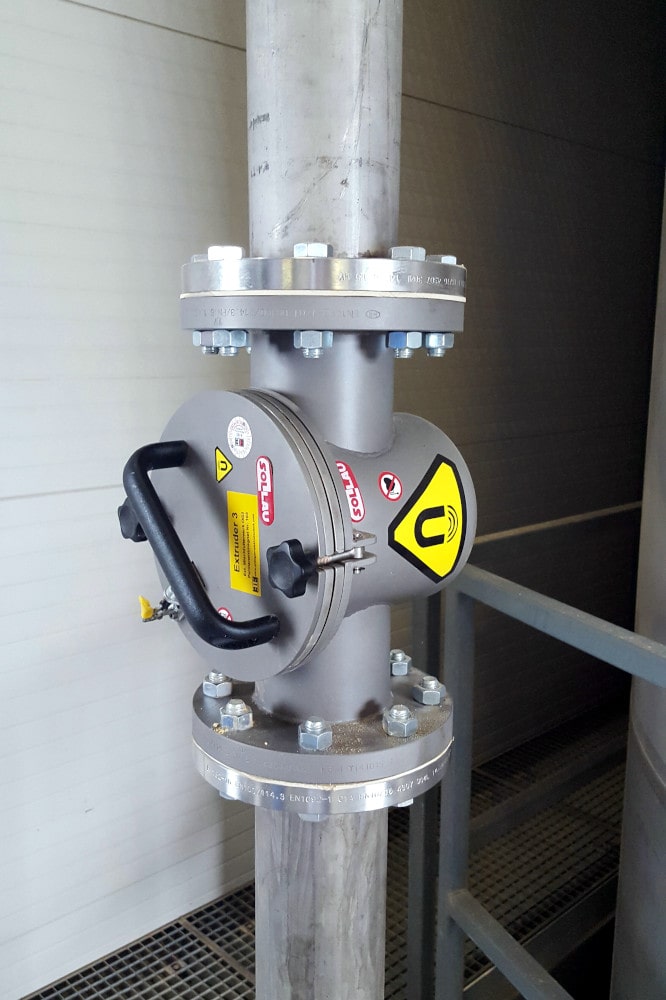

Często także spotykamy się z sytuacją, w której jest separator zainstalowany na stało przy odbiorze materiału (np. przy odbiorze materiału do silosu).

Certyfikat TESYDOSOLLAU – nasze produkty są spawane przez prawdziwych profesjonalistów!

Uprawnienia firmy SOLLAU:
Uprawnienia do spawania urządzeń ciśnieniowych zgodnie z PED 2014 / 68 / EU

Certyfikat zgodnie z EN-ISO 3834-2, EN 1090-2, EN 13480-1 do 5, EN 13445-1 do 5

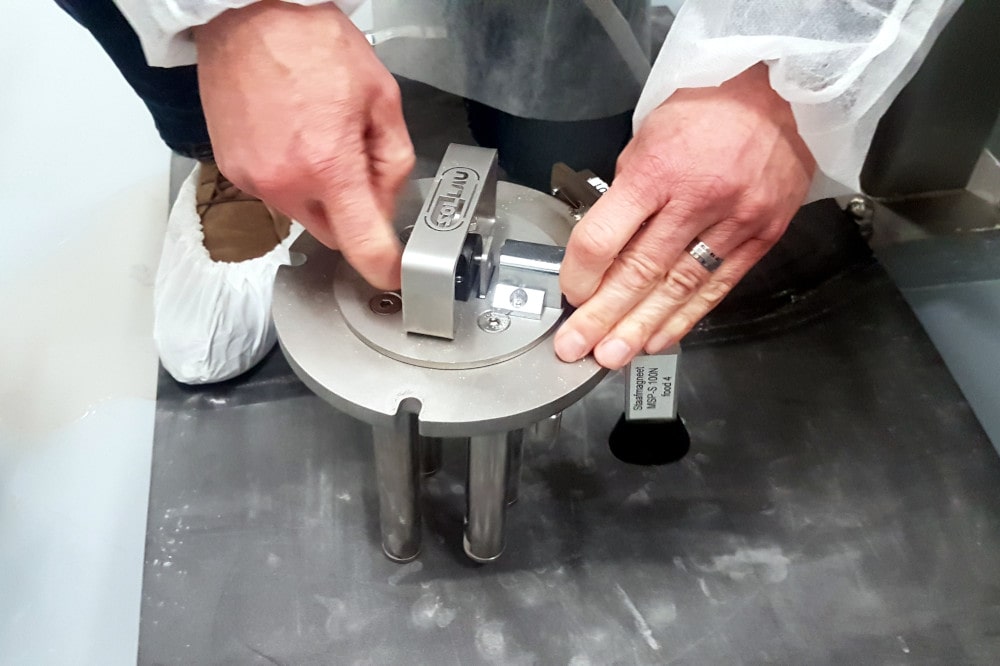

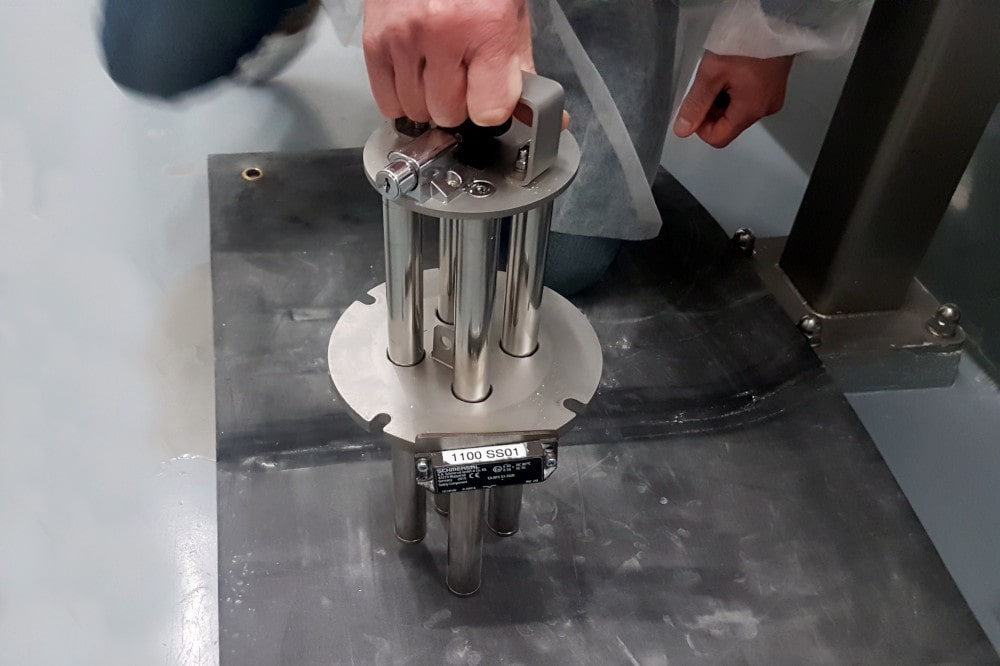

Wymiana prętów magnetycznychWymiana prętów magnetycznych

Separator magnetyczny został zbudowany tak, aby było możliwe łatwo wymienić pręty magnetyczne na rdzeniu magnetycznym (uszkodzone np. z powodu nieprofesjonalnej manipulacji). Ta wymiana jest naprawdę łatwa – wystarczy zwolnić jeden śrub i wymienić pręt. Dlatego nie jest wymagana interwencja serwisu od strony producenta.

Separator magnetyczny MSP-S oferujemy w trzech różnych obróbkach powierzchniowych:

  • piaskowanie (Ra 1,6 µm)
  • polerowanie wewnętrzne (Ra 0,14 µm)
  • wersja w pełni polerowana (Ra 0,14 µm)

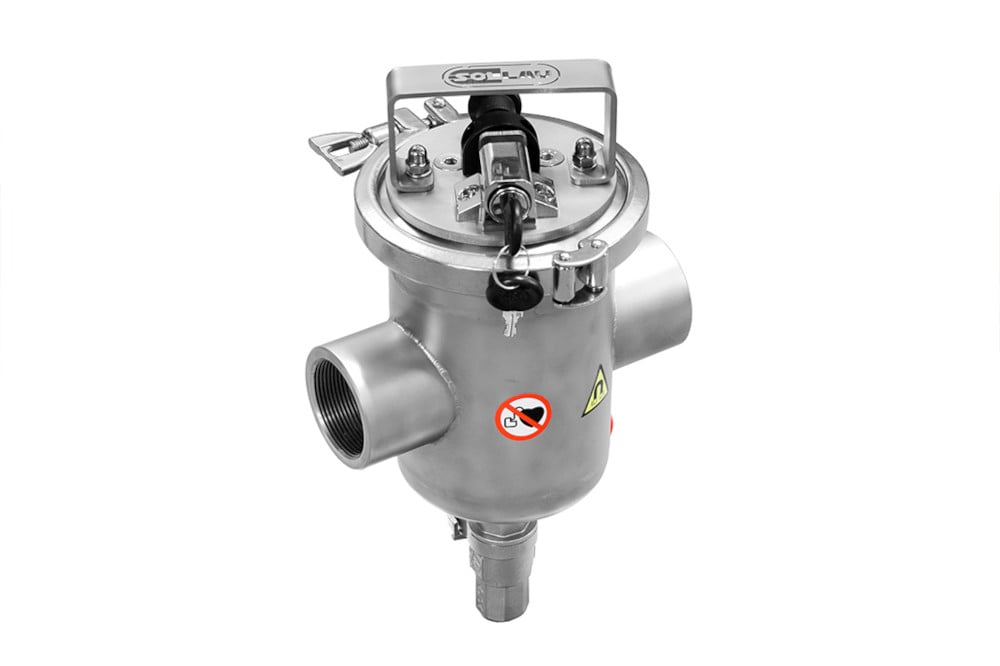

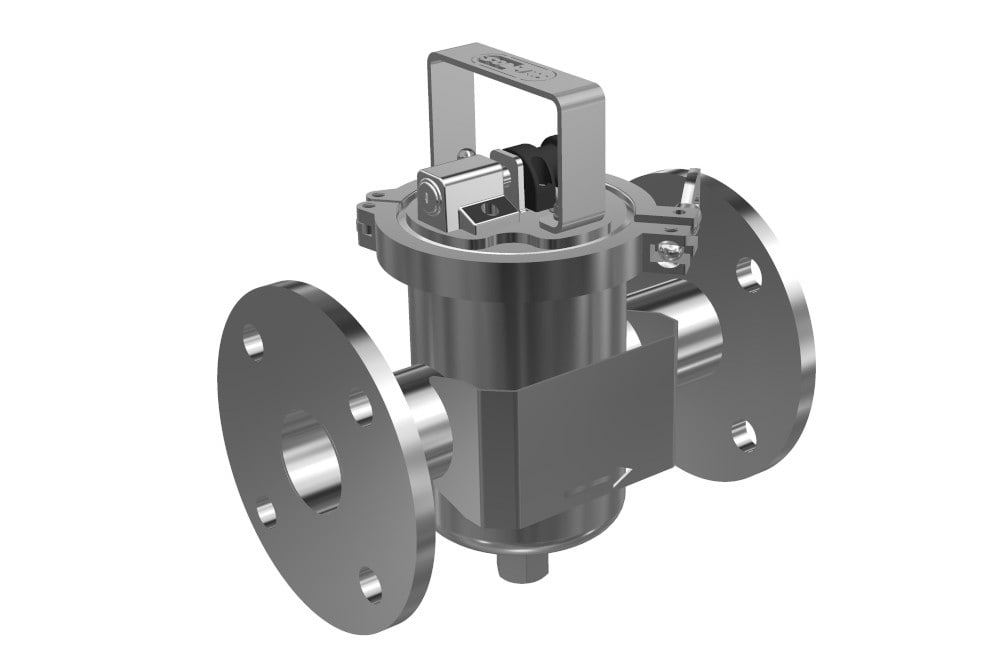

MSP-S OCTOPUS

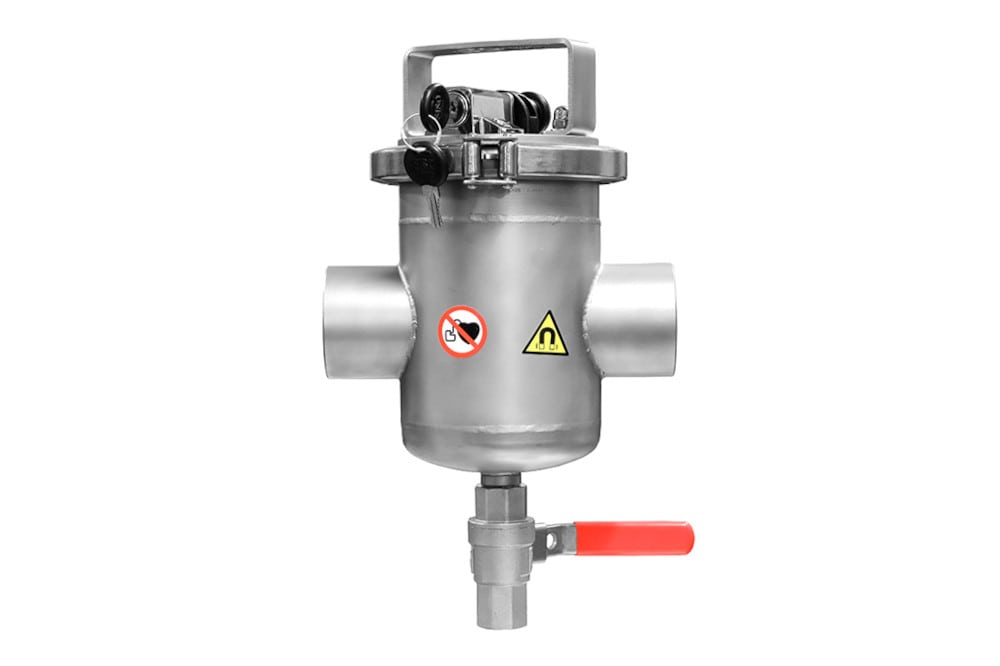

Separator magnetyczny do rurociągu ciśnieniowego MSP-S OCTOPUS

  • Niewielka waga = łatwa obsługa
  • Indukcja 11 500 G w punkcie kontaktu z separowanym medium
  • Wariant opcji – 16 000 G
  • Odporność na ciśnienie do 10 barów
  • Duża siła zrywająca
  • Zintegrowana magnetyczna blokada rur
'

Separator do ciśnieniowego systemu rurociągowego charakteryzuje się solidną konstrukcją ze stali nierdzewnej, wysoką wydajnością (dzięki magnesom neodymowym z metali ziem rzadkich), łatwą instalacją oraz konserwacją.

ProduktŚrednica wejściowa/wyjściowa (mm)Karta techniczna
MSP-S 50 N OCTOPUS 50 pokaż PDF
MSP-S 65 N OCTOPUS 66 pokaż PDF
MSP-S 80 N OCTOPUS 80 pokaż PDF
MSP-S 100 N OCTOPUS 100 pokaż PDF
MSP-S 125 N - OCTOPUS 125 pokaż PDF
MSP-S 150 N OCTOPUS 150 pokaż PDF
MSP-S 200 N OCTOPUS 200 pokaż PDF

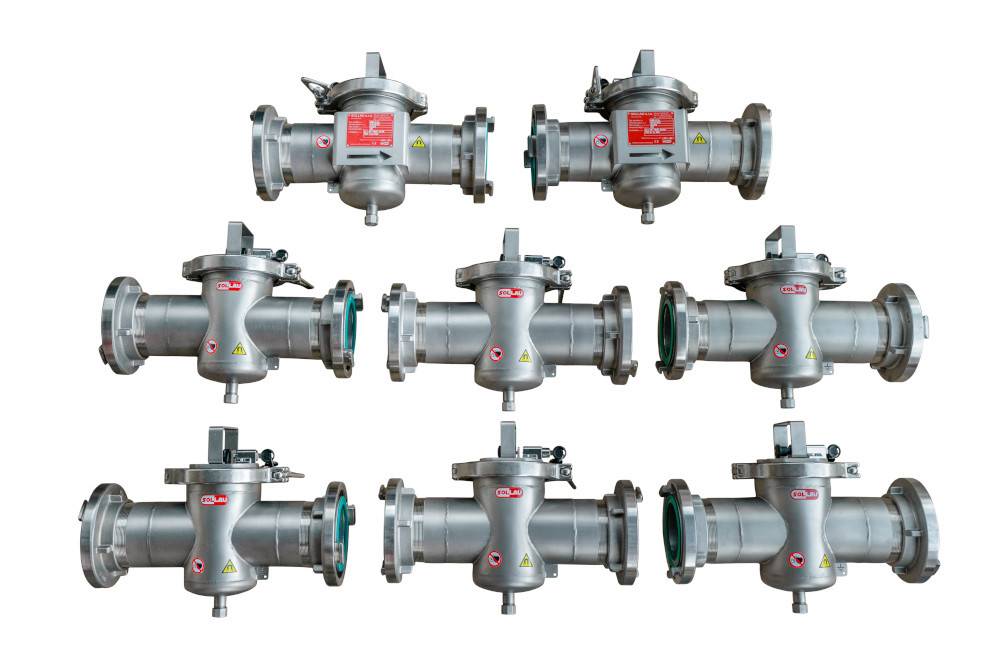

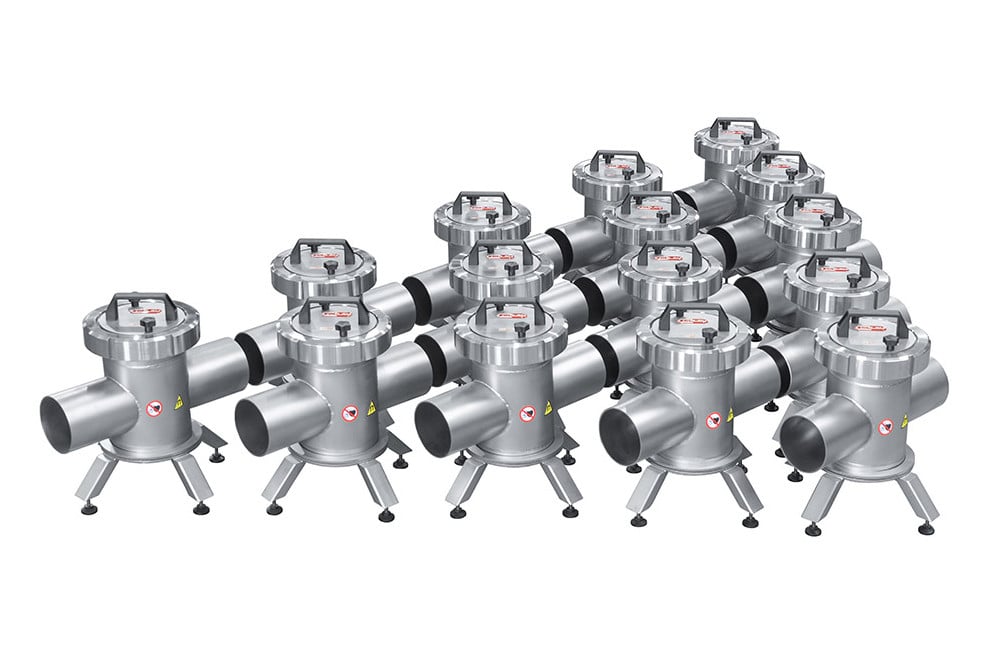

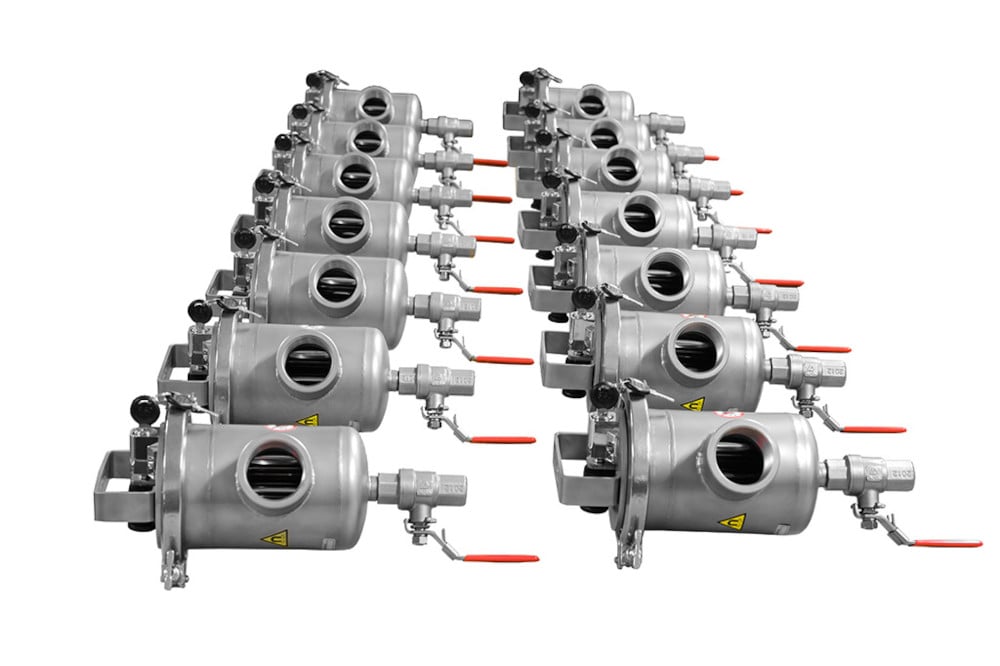

Separatory magnetyczne w magazynie

Niektóre produkty z tej linii modelowej są dostępne od ręki. Stale poszerzamy ofertę dostępnych separatorów magnetycznych, abyśmy mogli je natychmiast dostarczyć. W celu uzyskania informacji o aktualnej dostępności skontaktuj się z naszym sprzedawcą.

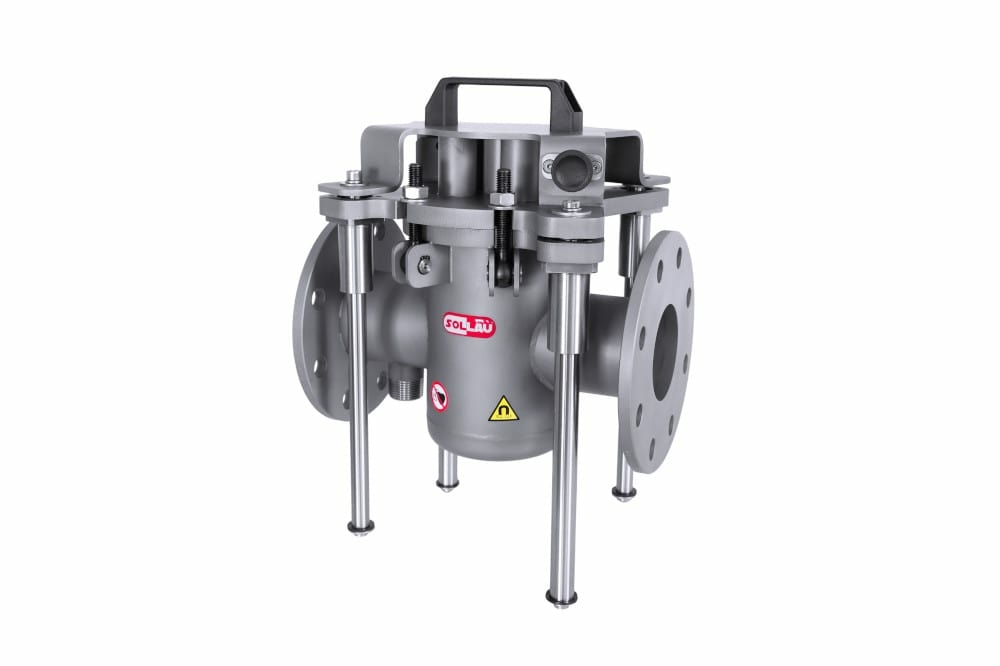

MSP-VT CRAB

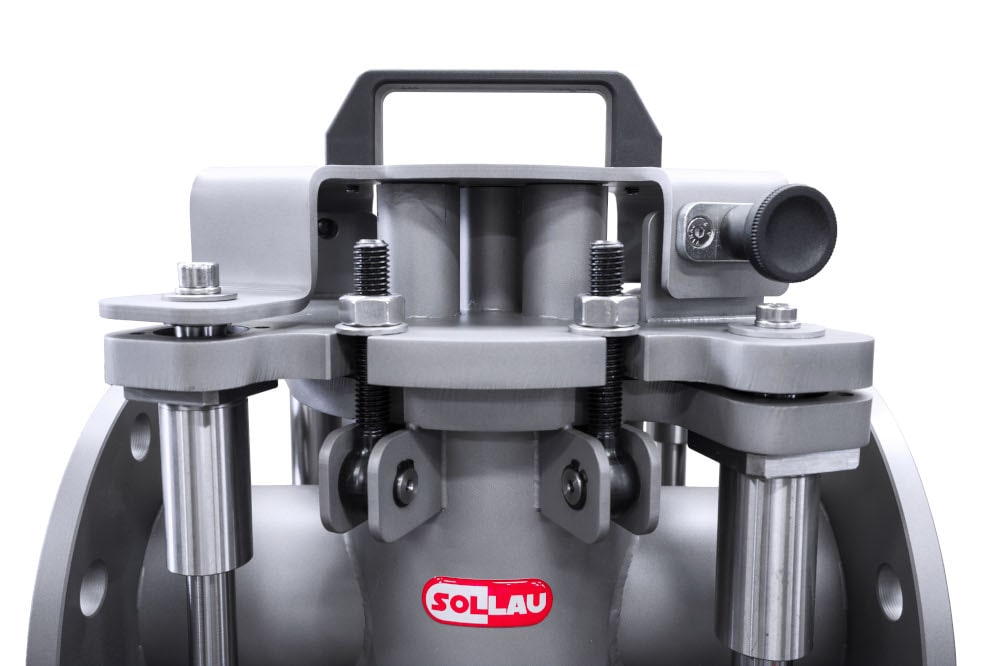

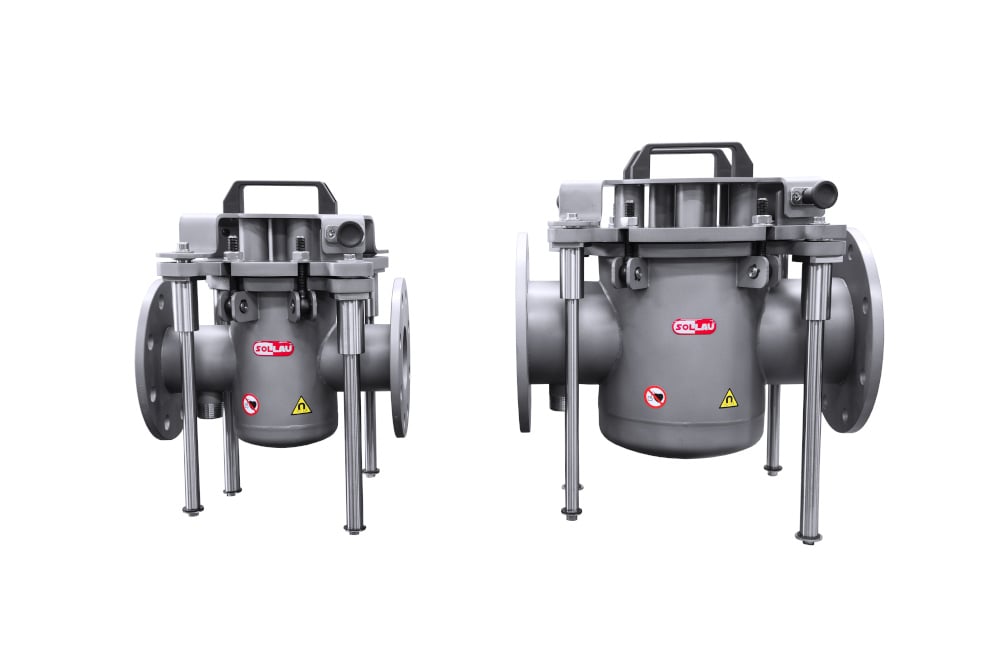

Przepływowy separator magnetyczny MSP-VT CRAB z prętami prowadzącymi

  • Prosty i bezpieczny system czyszczenia
  • Zintegrowana magnetyczna blokada rury
  • Wytrzymała, w pełni nierdzewna konstrukcja w wersji jedno- i dwuosłonowej
  • Odporność na ciśnienie do 6 barów
  • Indukcja 16 000 G na rdzeniu i do 11 500 G na osłonie

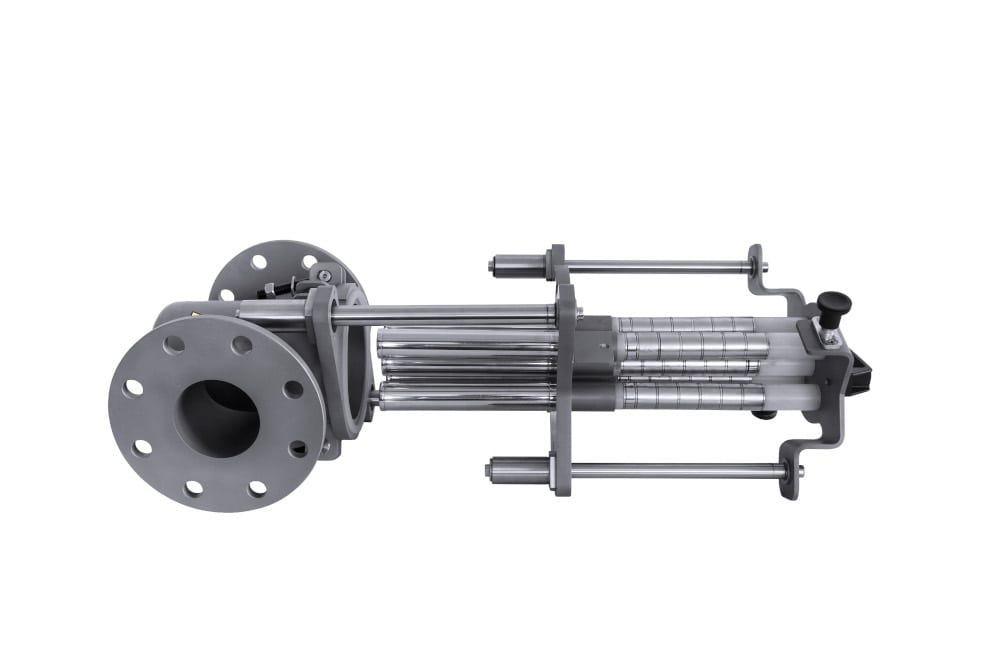

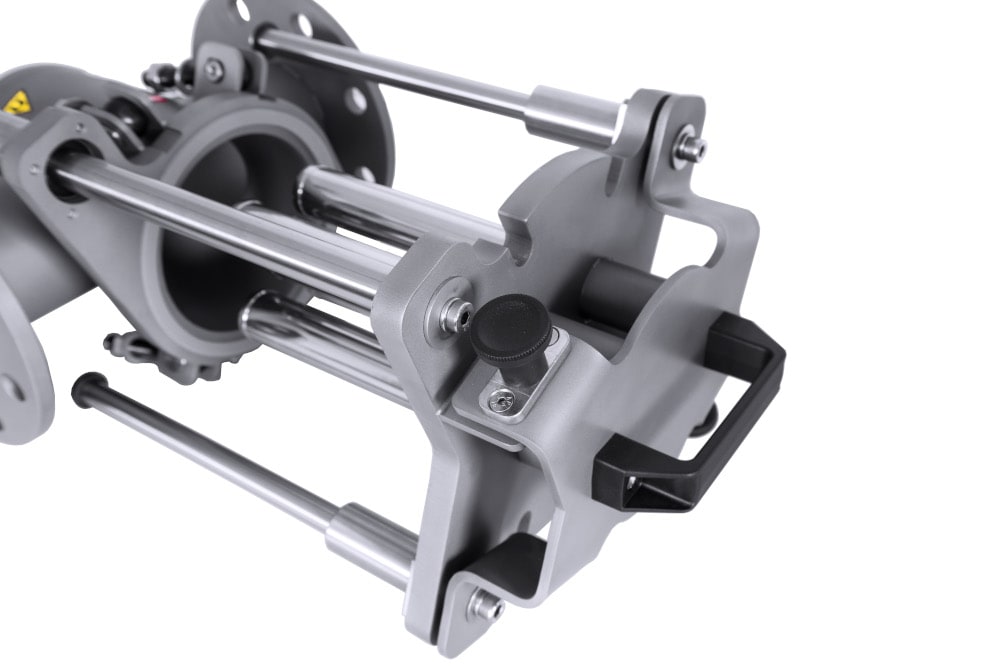

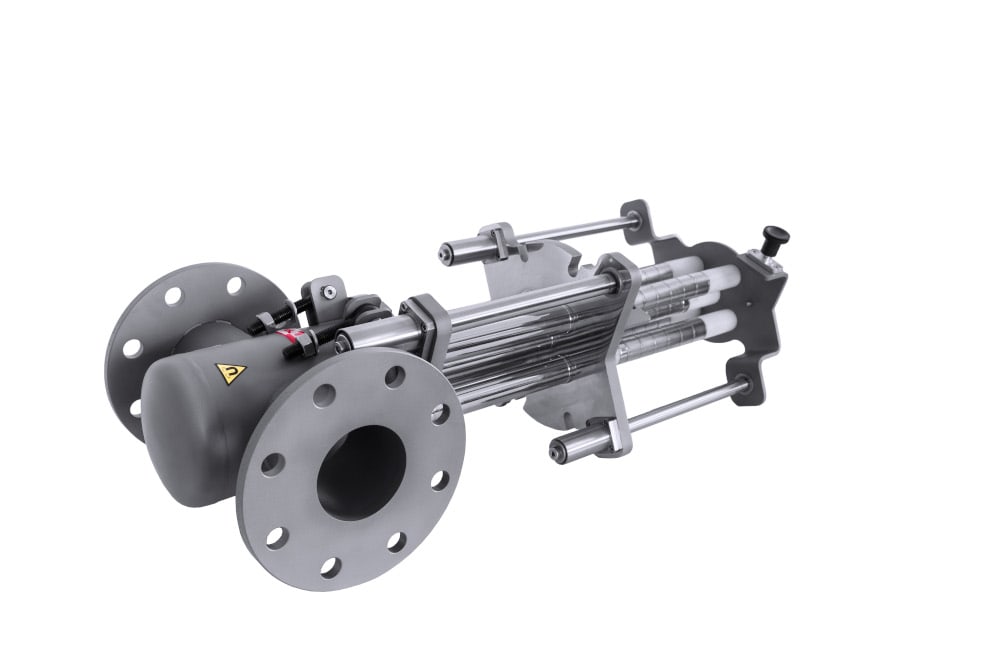

Ten typ separatora magnetycznego jest przeznaczony do stosowania w rurociągach pionowych o większej średnicy. Stanowi alternatywę dla separatorów MSP-S i MSP-MC, w których ciężar komponentu magnetycznego mógłby utrudniać czyszczenie. Dlatego separator został wyposażony w pręty prowadzące, które trwale łączą komponent magnetyczny z korpusem separatora.

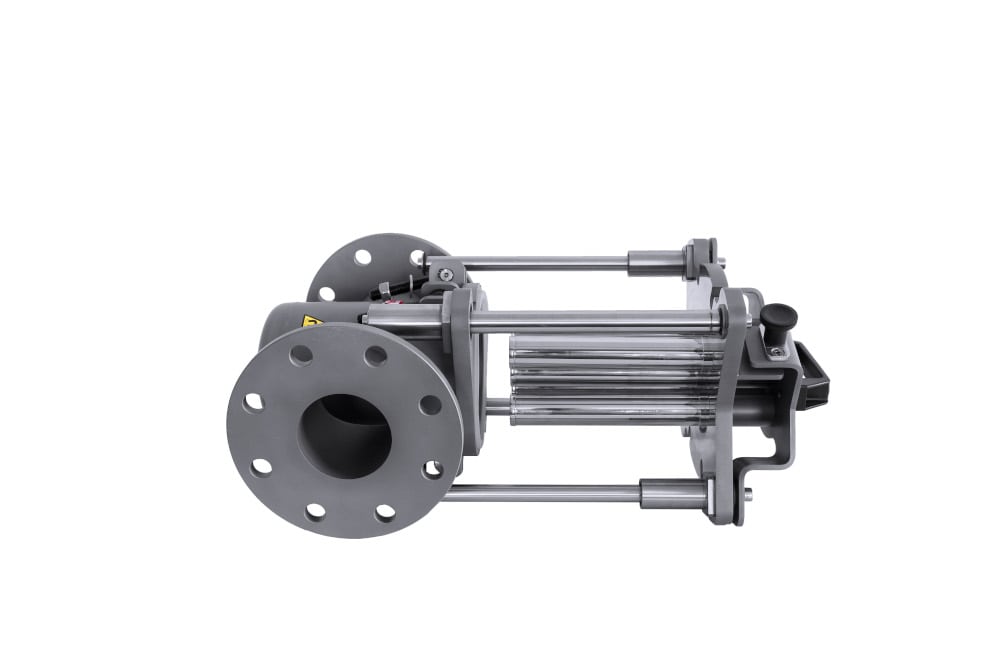

Czyszczenie magnetycznego separatora przepływowego

Czyszczenie separatora jest bardzo szybkie, wygodne i przede wszystkim bezpieczne. Po poluzowaniu nakrętek i odkręceniu śrub zawiasowych wysuwa się komponent (który jest trwale połączony z korpusem separatora za pomocą prętów prowadzących). Po zwolnieniu blokady rury należy wysunąć rdzeń magnetyczny (który jest nadal połączony z separatorem za pomocą prętów prowadzących) z rur osłonowych ze stali nierdzewnej, a metale uwięzione na prętach odpadną.

Ten typ separatora jest również dostępny w wersji dwuosłonowej, która umożliwia ogrzewanie części przepływowej separatora, zapobiegając w ten sposób zestalaniu się mieszanin transportowanych w wyższych temperaturach, np. syropu lub czekolady.

ProduktŚrednica wejściowa/wyjściowa (mm)Karta techniczna
MSP-VT 150 N CRAB 150 pokaż PDF
MSP-VT 200 N CRAB 200 pokaż PDF
MSP-VT 250 N CRAB 250 pokaż PDF


W jakich gałęziach przemysłu można zastosować separator magnetyczny do rurociągu?

Znajduje zastosowanie głównie w przemyśle spożywczym (oczyszczanie cukru, lemoniady, czekolady itp.), maszynowym (emulsje obróbcze i oleje chłodząco-smarujące) oraz ceramicznym (separacja metali z glazury i materiałów ceramicznych). Ten typ separatora jest również często stosowany w produkcji papieru.
