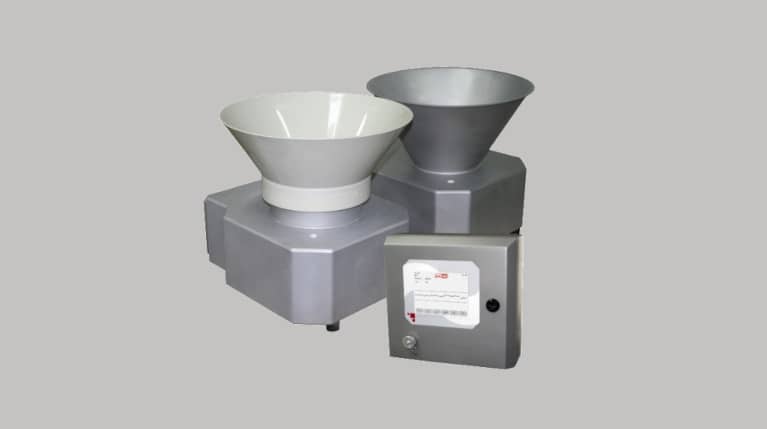

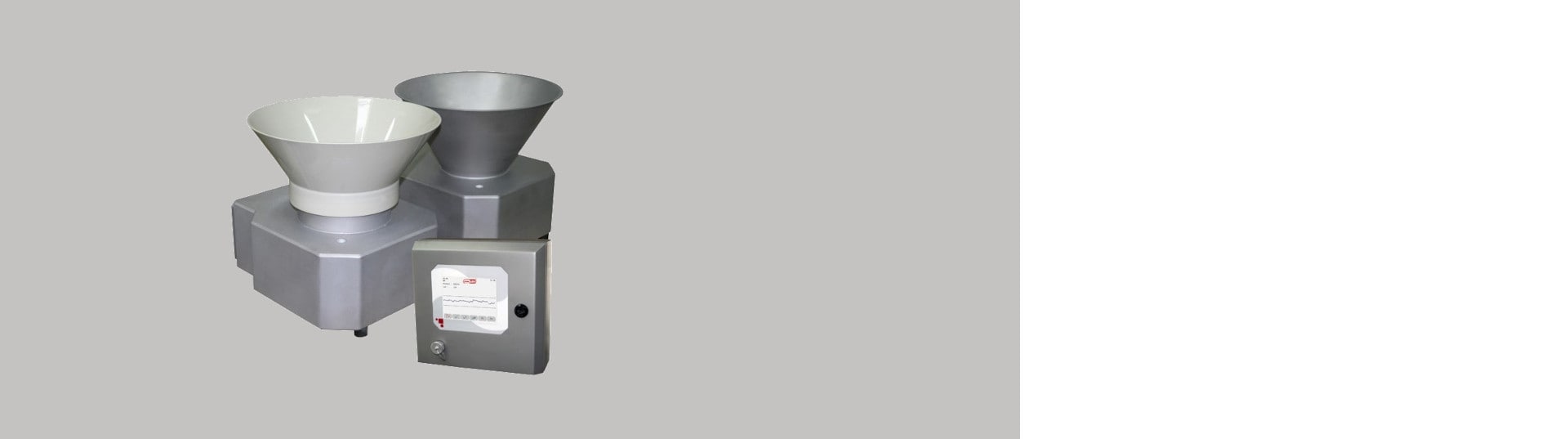

Zrzutowy detektor metali METRON 07 FlatLine
Wysokoczuły zrzutowy detektor metali METRON07 FlatLine jest stosowany do wykrywania cząstek metali w materiałach sypkichprzez rurociągi.

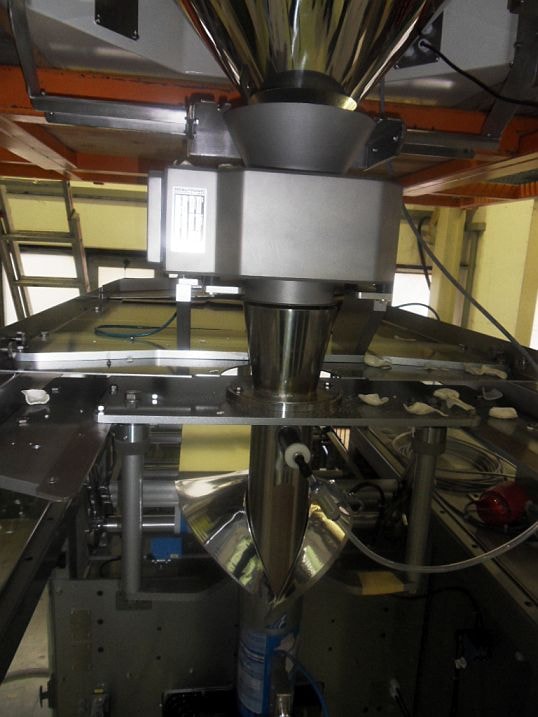

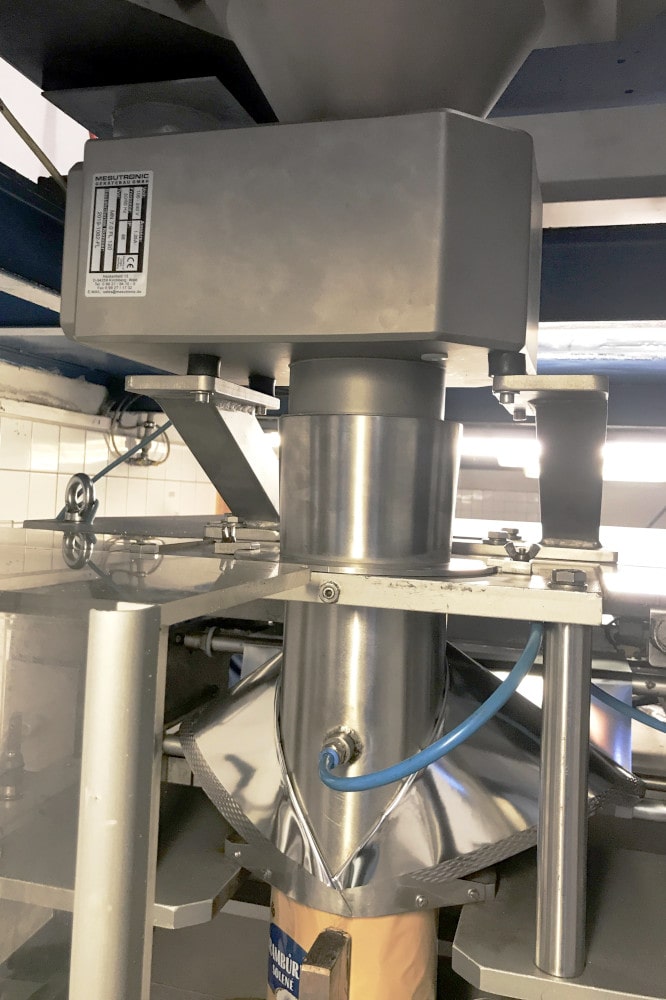

Dzięki technologii mesuCAGE, niewielkiej wysokości i kompaktowym wymiarom, detektor METRON 07 FlatLine można łatwo zintegrować z istniejącymi rurociągami. Często instaluje się je pod wagami i maszynami napełniającymi. Opcjonalnie może być wyposażony w wymienny kosz zasypowy.
Ww. detektor zrzutowy jest standardowo dostarczany dla rur o średnicy 100-250 mm.
Wykonany jest ze stali nierdzewnej z naciskiem na design higieniczny. Nie ma niedostępnych zakamarków ani ślepych kieszeni, w których mógłby gromadzić się materiał!
Detektor ten jest wyposażony w najnowocześniejszą jednostkę sterującą AMD 07 z szeregiem zaawansowanych funkcji. Urządzenie jest wyposażone w wyświetlacz z ekranem dotykowym, dzięki czemu obsługa jest prosta i intuicyjna. Umożliwia on stałe monitorowanie części elektronicznych i mechanicznych. System mesuNET umożliwia zdalny dostęp do urządzenia. Jednostka jest częścią detektora, ale można go również umieścić poza detektorem.
METRON 07 jest synonimem wykrywaczy metali o najwyższej dokładności wykrywania i niezawodności. Cewka wykrywacza posiada kilka warstw ekranowania i nie wymaga plastikowej rurki sensorycznej. Dzięki temu detektor jest odporny na zewnętrzne zakłócenia elektromagnetyczne, co umożliwia niezwykle dokładne wykrywanie metali.
Główne zalety zrzutowego detektora metali
- Wykrywacz metalu przeznaczony do montażu pod wagami i wypełniaczami. Wykrywa wszystkie cząsteczki metali, zarówno luźne, jak i w postaci inkluzji w produkcie końcowym. Bardzo dokładne i rzetelne wykrywanie metali. Rewolucyjnie prosta obsługa. Minimalne wymagania rozmiarowe.
- Spełnia wymagania jakościowe zgodnie z systemami HACCP, IFS, BRC i SQF.
- Zmienny i elastyczny dzięki koncepcji systemu na miarę.
Zrzutowy detektor metali METRON 07 FlatLine jest:
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Trwały – pod względem technologicznym i wydajnościowym
- Zgodny - w designie i administracji danych
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Państwa projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Państwu pełne wsparcie przez cały czas używania separatora.
1. Przyjedziemy
2. Zmierzymy i zaprojektujemy
3. Wyprodukujemy na wymiar
4. Zainstalujemy
5. Uruchomimy i wyszkolimy
6. Zapewnimy autoryzowany serwis
Wyposażenie opcjonalne
Detektory METRON 07 FlatLine możemy dostarczyć z szeroką gamą dodatkowego wyposażenia:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk
- mesuSET – sterowanie detektora za pomocą laptopa
- mesuNET – możliwość zdalnego dostępu do urządzenia

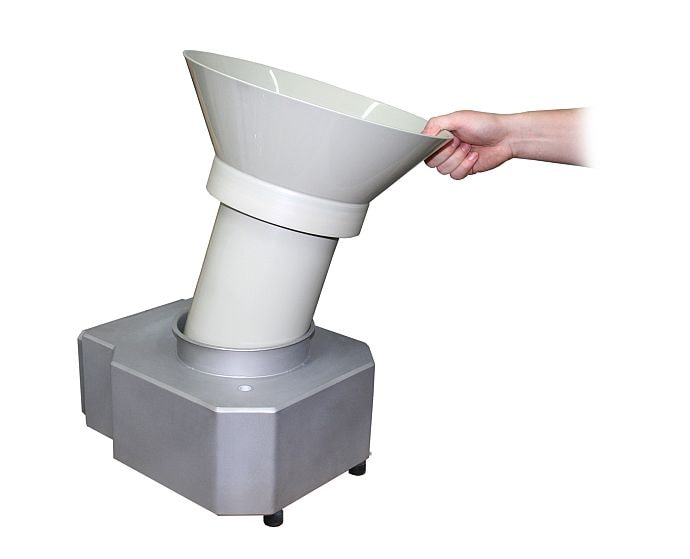

- Wymienny kosz zasypowy
- WiFi
- Testy porównawcze
Konstrukcja specjalna
Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:
- Wykonanie przeznaczone do stosowania w przestrzeniach zagrożonych wybuchem
- Wersja kolorowa na zamówienie

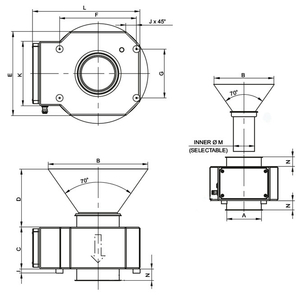

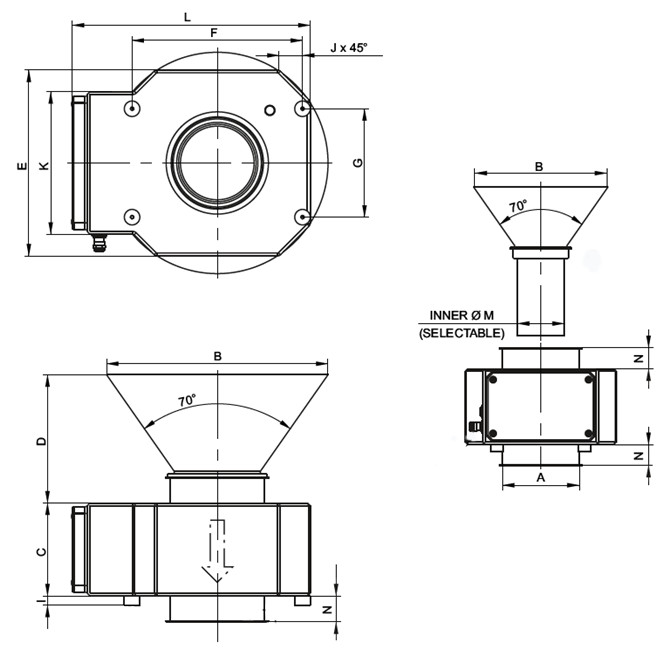

Rozmiary
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) |
|---|---|---|---|---|---|---|
| 100 | 250 | 150 | 159 | 250 | 225 | 125 |
| 120 | 250 | 150 | 149 | 250 | 225 | 125 |
| 150 | 350 | 150 | 207 | 300 | 275 | 175 |
| 175 | 350 | 150 | 183 | 300 | 275 | 175 |
| 200 | 350 | 150 | 170 | 365 | 310 | 170 |
| 250 | 350 | 200 | 177 | 450 | 400 | 200 |
| H: (mm) | I: (mm) | J: (mm) | K: (mm) | L: (mm) | N: (mm) | Waga (kg) |
|---|---|---|---|---|---|---|
| M6 | 15 | 50 | 250 | 334 | 42 | 25 |
| M6 | 15 | 50 | 250 | 334 | 42 | 28 |
| M6 | 15 | 50 | 230 | 384 | 42 | 30 |
| M6 | 15 | 50 | 230 | 384 | 42 | 32 |
| M8 | 30 | 88 | 230 | 439 | 42 | 35 |
| M8 | 30 | 115 | 230 | 529 | 80 | 40 |
Zrzutowy detektor metali możemy dostarczyć również o innej wysokości, średnicy otworu, ramy itp. w zależności od wymagań klienta.
Poprosimy Cię o specyfikację wymaganych modyfikacji i przygotujemy ofertę dla Twojej operacji.
Metal free = Strefa wolna od metali - MFZ
Dla prawidłowego działania detektora metalu istotne jest, aby w bezpośrednim sąsiedztwie otworu detektora nie znajdowały się ani nieruchome (np. konstrukcja przenośnika, pokrywa przenośnika), ani ruchome metale (np. rolki przenośnika). Dlatego dla każdego detektora należy zdefiniować MFZ, w której nie powinny znajdować się metale ruchome i nieruchome. Otwór wykrywacza metalu powinien znajdować się w środku strefy wolnej od metalu. Przestrzeganie zasad MFZ podczas instalacji detektora pozwala uniknąć fałszywych sygnałów i błędnego odrzucania produktów oraz przyczynia się do prawidłowego działania detektora.
Skontaktuj się z nami – pomożemy w obliczeniu MFZ dla metali ruchomych i nieruchomych
Wielką zaletą ww. detektora metali jest fakt, że nie wymaga przestrzegania przepisów dotyczących stref wolnych od metali
Czułość detektora metali
Czułość detektora zależy od wielu parametrów, takich jak średnica otworu (im mniejsza średnica otworu, tym większa czułość detektora), prędkość materiału, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy wykonanie testów i prześlemy próbki materiału.
Tabelka czułości detektora metali METRON 07 FlatLine
| Model | 100 | 120 | 150 | 175 | 200 | 250 |
|---|---|---|---|---|---|---|
| Czułość – kulka stalowa śr. (mm) | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 |

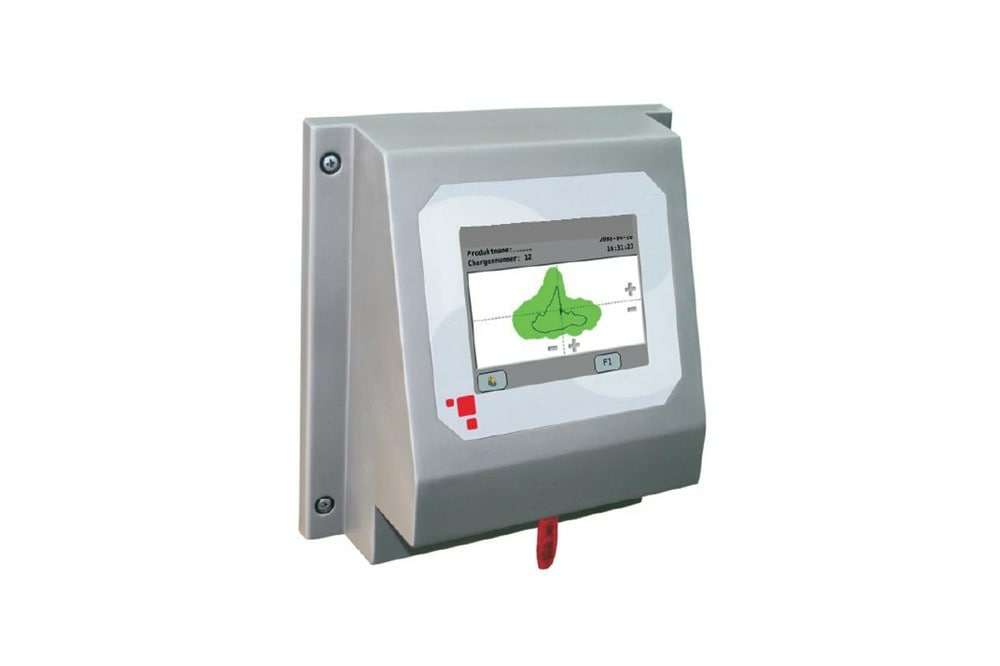

Jednostka sterująca AMD 07
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Komunikacja Ethernet = nieograniczona elastyczność
- Kompaktowa jednostka sterująca
- Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
- Dynamiczne monitorowanie automatyczne – maksymalna czułość detektora
- Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
- Wąska strefa detekcji zapewnia precyzyjne umieszczenie metali w polu detekcji, a tym samym precyzyjne wykrywanie
- Łatwe intuicyjne sterowanie– istotne dla działania detektora
- Kolorowy wyświetlacz 5,7“
- Możliwość zapisania do pamięci - ustawienie aż 500 produktów
- Możliwość zdalnego połączenia– diagnostyka, zmiana parametrów, aktualizacja SW
- USB konektor/złącze – możliwość przechowywaia danych, łatwa aktualizacja SW, przyspieszenie interwencji serwisowych
Zakres dostawy
Częścią składową dostawy detektorów METRON 07 FlatLine jest:
- Głowica detekcyjna
- Jednostka sterująca
- Kable połączeniowe
- Instalacyjny hardware
- Instrukcja użytkowania
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 75 W
- Stopień ochrony: IP 66
- Min. temperatura eksploatacyjna/temp. pracy: - 10 °C
- Max. temperatura eksploatacyjna/temp. pracy: + 50 °C
- Wilgotność względna powietrza: 0 - 95 % (bez kondensacji)
- Podciśnienie: maks. 0,5 bar
- Kabel zasilający: 1,8 m z wtyczką
