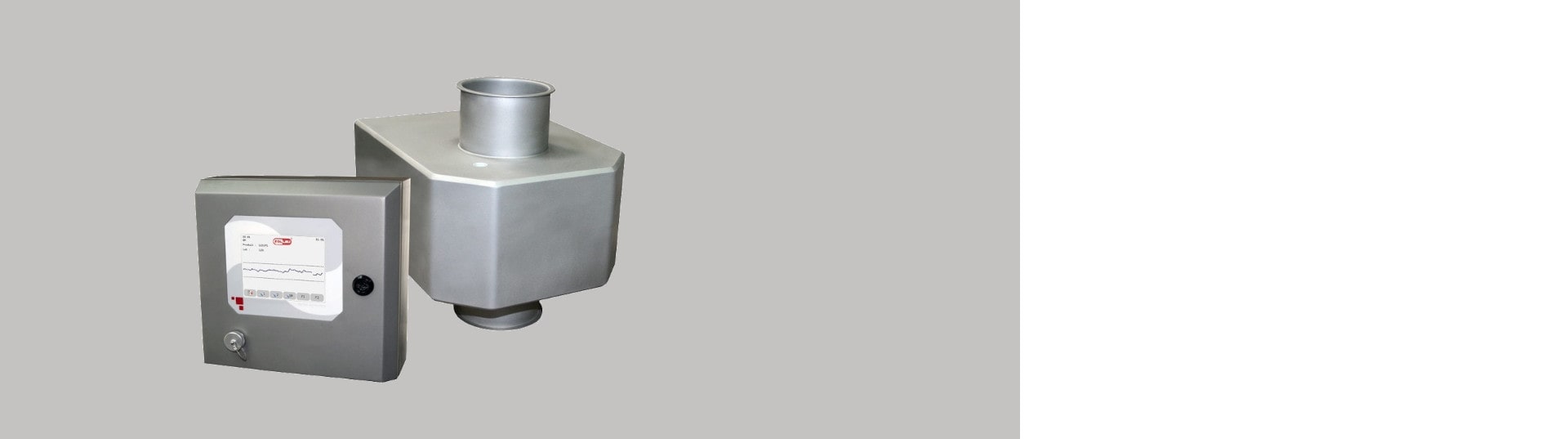

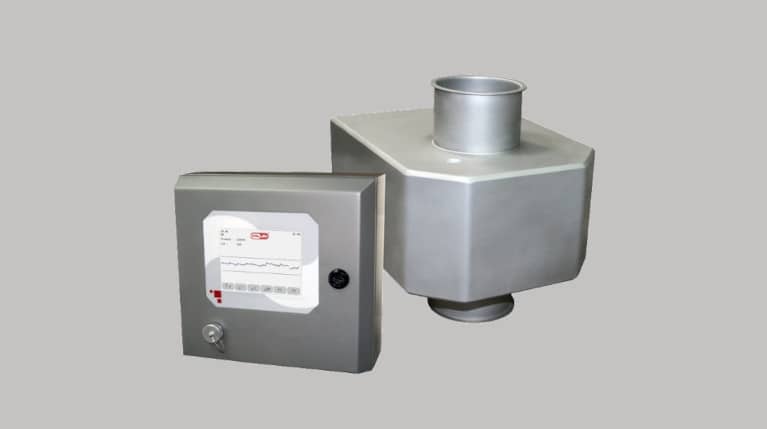

Wykrywacz metali METRON 07 PowerLine
Dzięki niewielkiej wysokości i kompaktowym rozmiarom detektor METRON 07 PowerLine można łatwo zintegrować z istniejącą instalacją rurową.
Wysokoczuły zrzutowy detektor metali METRON07 PowerLine jest stosowany do wykrywania cząstek metali w materiałach sypkichprzez rurociągi. Można go również zainstalować w rurze ciśnieniowej.
METRON 07 jest synonimem wykrywaczy metali o najwyższej dokładności wykrywania i niezawodności. Cewka detektora posiada kilka warstw ekranowania i nie wymaga plastikowej rurki detektora. Dzięki temu detektor jest odporny na zewnętrzne zakłócenia elektromagnetyczne, co umożliwia niezwykle dokładne wykrywanie metalu.
Wykonany jest ze stali nierdzewnej z naciskiem na design higieniczny. Nie ma niedostępnych narożników ani ślepych kieszeni, w których mógłby osadzać się materiał!
Ww. detektor zrzutowy jest standardowo dostarczany dla rur o średnicy 50-300 mm.
Ww. detektor został wyposażony w najnowocześniejszą jednostkę sterującą AMD 07 z szeregiem zaawansowanych funkcji. Urządzenie jest wyposażone w wyświetlacz z ekranem dotykowym, dzięki czemu obsługa jest prosta i intuicyjna. Umożliwia on stałe monitorowanie części elektronicznych i mechanicznych. System mesuNET umożliwia zdalny dostęp do urządzenia. Moduł jest częścią detektora, ale można go również umieścić poza detektorem.
Główne zalety zrzutowego detektora metali
- Wykrywacz metali z otworem na instalację w transportowych rurach ciśnieniowych. Wykrywa wszystkie cząsteczki metali, zarówno luźne, jak i w postaci inkluzji w produkcie końcowym. Odporny na zakłócenia elektromagnetyczne.
- Wyjątkowo łatwa obsługa.
- Spełnia wymagania jakościowe zgodnie z systemami HACCP, IFS, BRC i SQF.
- Wszechstronne i elastyczne urządzenie umożliwiające łatwe dostosowanie do wymagań klientów indywidualnych.
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Trwały – pod względem technologicznym i wydajnościowym
- Zgodny - w designie i administracji danych
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!
Wyposażenie opcjonalne
Detektory METRON 07 PowerLine mogą być dostarczane z szeroką gamą wyposażenia dodatkowego:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk
- mesuSET – sterowanie detektora za pomocą laptopa
- mesuNET – możliwość zdalnego dostępu do urządzenia
- Testy porównawcze
Konstrukcja specjalna
Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:
- Wykonanie przeznaczone do stosowania w przestrzeniach zagrożonych wybuchem
- Wersja kolorowa na zamówienie
- Wersja Alutron – brak fałszywych sygnałów powodowanych przez folię metalizowaną - Patent nr 4342826

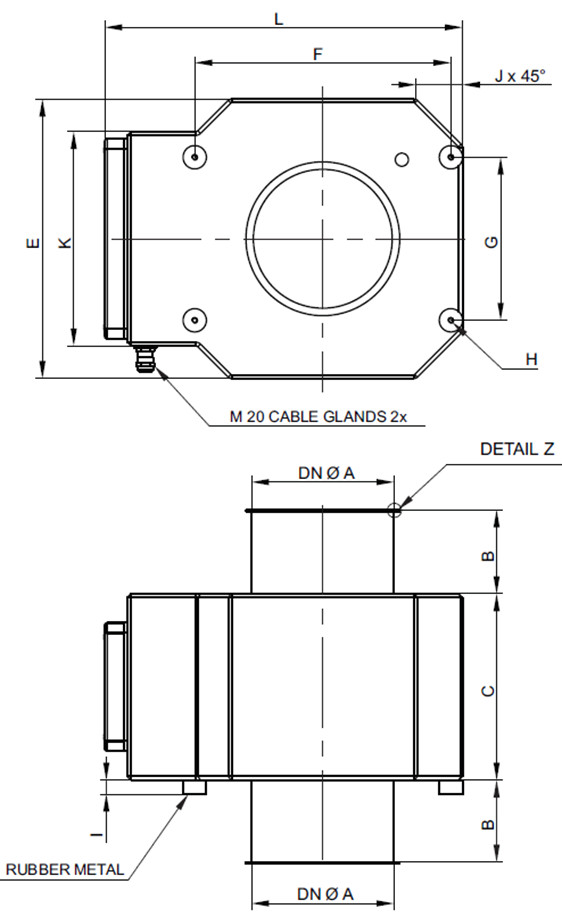

Rozmiary
| A: (mm) | B: (mm) | C: (mm) | E: (mm) | F: (mm) | G: (mm) |
|---|---|---|---|---|---|
| 50 | 50 | 150 | 230 | 175 | 115 |
| 60 | 42 | 150 | 230 | 175 | 115 |
| 80 | 42 | 150 | 230 | 175 | 115 |
| 100 | 73 | 150 | 250 | 225 | 125 |
| 120 | 80 | 150 | 250 | 225 | 125 |
| 150 | 90 | 200 | 300 | 275 | 175 |
| 200 | 100 | 250 | 365 | 310 | 170 |
| 250 | 125 | 300 | 450 | 400 | 200 |
| 300 | 150 | 350 | 550 | 500 | 205 |
| H: (mm) | I: (mm) | J: (mm) | K: (mm) | L: (mm) | Waga (kg) |
|---|---|---|---|---|---|
| M6 | 15 | 45 | 230 | 274 | 16 |
| M6 | 15 | 45 | 230 | 274 | 19 |
| M6 | 15 | 45 | 230 | 289 | 22 |
| M6 | 15 | 50 | 250 | 339 | 25 |
| M6 | 15 | 50 | 250 | 339 | 28 |
| M6 | 15 | 50 | 230 | 384 | 30 |
| M8 | 30 | 88 | 230 | 451 | 35 |
| M8 | 30 | 115 | 230 | 534 | 40 |
| M8 | 30 | 160 | 230 | 634 | 45 |
Zrzutowy detektor metali możemy dostarczyć również o innej wysokości, średnicy otworu, ramy itp. w zależności od wymagań klienta.
Poprosimy Cię o specyfikację wymaganych modyfikacji i przygotujemy ofertę dla Twojej operacji.
Metal free = Strefa wolna od metali - MFZ
Dla prawidłowego działania detektora metalu istotne jest, aby w bezpośrednim sąsiedztwie otworu detektora nie znajdowały się ani nieruchome (np. konstrukcja przenośnika, pokrywa przenośnika), ani ruchome metale (np. rolki przenośnika). Dlatego dla każdego detektora należy zdefiniować MFZ, w której nie powinny znajdować się metale ruchome i nieruchome. Otwór wykrywacza metalu powinien znajdować się w środku strefy wolnej od metalu. Przestrzeganie zasad MFZ podczas instalacji detektora pozwala uniknąć fałszywych sygnałów i błędnego odrzucania produktów oraz przyczynia się do prawidłowego działania detektora.
Skontaktuj się z nami – pomożemy w obliczeniu MFZ dla metali ruchomych i nieruchomych
Wielką zaletą ww. detektora metali jest fakt, że nie wymaga przestrzegania przepisów dotyczących stref wolnych od metali
Czułość detektora metali
Czułość detektora zależy od wielu parametrów, takich jak wymiary szczeliny (im mniejsza wysokość szczeliny, tym większa czułość detektora), prędkość przenośnika, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy przeprowadzenie testów i prześlemy Ci próbki Twojego materiału.
Tabelka czułości detektora METRON 07 PowerLine:
| Model | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Czułość – kulka stalowa śr. (mm) | 0,25 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,2 |
Jednostka sterująca AMD 07
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Komunikacja Ethernet = nieograniczona elastyczność
- Kompaktowa jednostka sterująca
- Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
- Dynamiczne monitorowanie automatyczne – maksymalna czułość detektora
- Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
- Wąska strefa detekcji zapewnia precyzyjne umieszczenie metali w polu detekcji, a tym samym precyzyjne wykrywanie
- Łatwe intuicyjne sterowanie– istotne dla działania detektora
- Kolorowy wyświetlacz 5,7“
- Możliwość zapisania do pamięci - ustawienie aż 500 produktów
- Możliwość zdalnego połączenia– diagnostyka, zmiana parametrów, aktualizacja SW
- USB konektor/złącze – możliwość przechowywaia danych, łatwa aktualizacja SW, przyspieszenie interwencji serwisowych
Zakres dostawy
Częścią składową dostawy detektorów METRON 07 PowerLine jest:
- Głowica detekcyjna
- Jednostka sterująca
- Kable połączeniowe
- Instalacyjny hardware
- Instrukcja użytkowania
Karta techniczna
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 75 W
- Stopień ochrony: IP 66
- Min. temperatura eksploatacyjna/temp. pracy: - 10 °C
- Max. temperatura eksploatacyjna/temp. pracy: + 50 °C
- Wilgotność względna powietrza: 0 - 95 % (bez kondensacji)
- Podciśnienie: maks. 0,5 bar
- Kabel zasilający: 1,8 m z wtyczką
Zrzutowe detektory metali to specjalistyczne urządzenia przeznaczone do kontroli materiałów sypkich i swobodnie płynących, które przechodzą przez rurę lub kanał pod wpływem grawitacji. Instaluje się je w liniach produkcyjnych przemysłu spożywczego, farmaceutycznego lub chemicznego, gdzie zapewniają wykrywanie i automatyczne odrzucanie zanieczyszczeń metalicznych jeszcze przed dalszym przetwarzaniem lub pakowaniem produktu.
Oferujemy sześć modeli zrzutowych detektorów metali dla przemysłu spożywczego: Zrzutowy detektor metali METRON 07 PowerLine, Zrzutowy detektor metali METRON 07 FlatLine, Zrzutowy detektor metali QUICKTRON 07 RH HyQ Clean, Zrzutowy detektor metali QUICKTRON 05 A, Zrzutowy detektor metali METRON 05 CR oraz Detektor metali PHARMATRON 07 HQ. Każdy model jest zaprojektowany do określonych zastosowań i różni się czułością, wykonaniem i jednostką sterującą.
Czułość zależy od konkretnego modelu i średnicy otworu. Na przykład Zrzutowy detektor metali METRON 07 PowerLine osiąga czułość do 0,4 mm dla metali żelaznych (Fe), 0,5 mm dla metali nieżelaznych (NFe) i 1,5 mm dla stali nierdzewnej (SS). Zrzutowy detektor metali QUICKTRON 07 RH HyQ Clean wykrywa Fe od 0,5 mm, NFe od 0,6 mm i SS od 1,5 mm. Dokładne wartości zawsze zależą od średnicy otworu detektora i właściwości kontrolowanego produktu.
Metal Free Zone (MFZ) to strefa ochronna wokół detektora, w której nie mogą być umieszczone żadne metalowe konstrukcje, aby nie zakłócały detekcji. Modele Zrzutowy detektor metali METRON 07 PowerLine i Zrzutowy detektor metali METRON 07 FlatLine nie wymagają Metal Free Zone dzięki specjalnej koncepcji konstrukcyjnej, co znacznie upraszcza montaż i oszczędza miejsce w linii produkcyjnej. Modele Zrzutowy detektor metali QUICKTRON 05 A i Zrzutowy detektor metali METRON 05 CR wymagają Metal Free Zone.
Zrzutowy detektor metali działa na zasadzie indukcji elektromagnetycznej. Materiał swobodnie opada pod wpływem grawitacji przez głowicę detekcyjną, która generuje pole elektromagnetyczne. Jeśli materiał zawiera metaliczne zanieczyszczenie, powoduje ono zmianę tego pola, którą urządzenie natychmiast rejestruje. Jednostka sterująca aktywuje wówczas automatyczny wyrzutnik, który usuwa skażony produkt z procesu produkcyjnego.
Detektory wyposażone są w dwa rodzaje jednostek sterujących. Modele QUICKTRON 07 RH HyQ Clean, METRON 07 PowerLine, METRON 07 FlatLine i PHARMATRON 07 HQ korzystają z jednostki AMD 07 z 5,7" kolorowym ekranem dotykowym, połączeniem Ethernet, zdalnym dostępem mesuNET i pamięcią na 500 produktów. Modele QUICKTRON 05 A i METRON 05 CR wyposażone są w jednostkę AMD 05 z 5-liniowym wyświetlaczem LCD, 4 przyciskami i pamięcią na 500 produktów.
Tak, nasze zrzutowe detektory metali są certyfikowane i skonstruowane dla przemysłu spożywczego — spełniają wymagania higieniczne i są wykonane z materiałów dopuszczonych do kontaktu z żywnością. Detektor metali PHARMATRON 07 HQ jest specjalnie przeznaczony dla przemysłu farmaceutycznego z najwyższymi wymaganiami dotyczącymi higieny i czułości detekcji. Wszystkie modele spełniają obowiązujące normy i przepisy UE.
Zapewniamy kompleksowe wsparcie serwisowe obejmujące instalację, uruchomienie, szkolenie obsługi i regularne kalibracje. Do weryfikacji prawidłowego działania detektora dostępne są próbki testowe (test pieces) umożliwiające regularne sprawdzanie czułości. Klienci mogą również korzystać ze zdalnego dostępu mesuNET do monitorowania i zarządzania detektorami przez sieć — dostępnego w modelach z jednostką sterującą AMD 07.
