Rurowy detektor metali P-TRON 05 GM V2

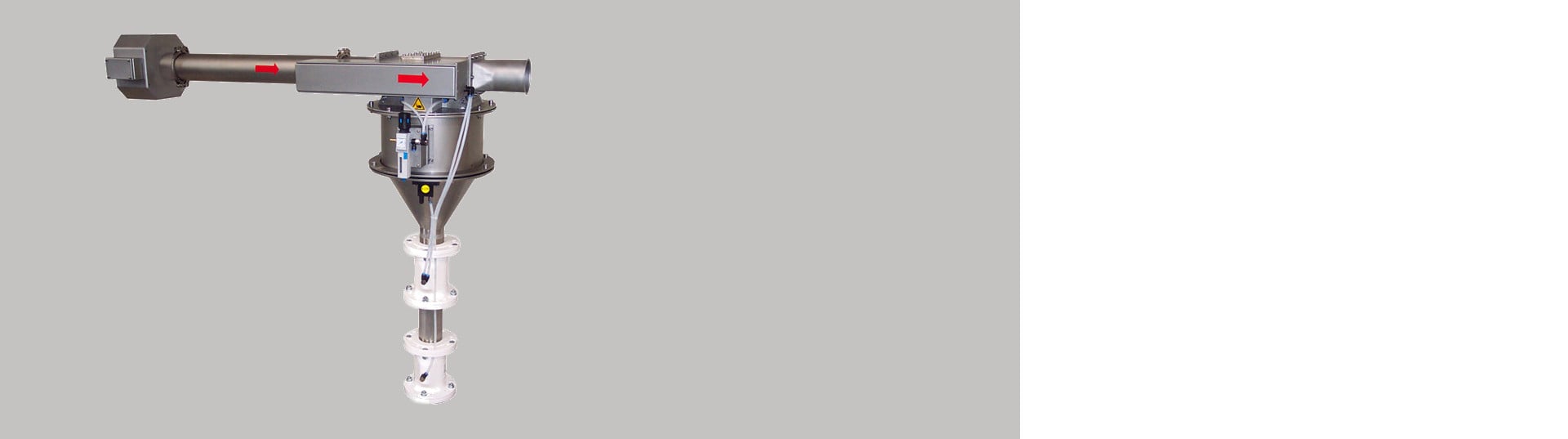

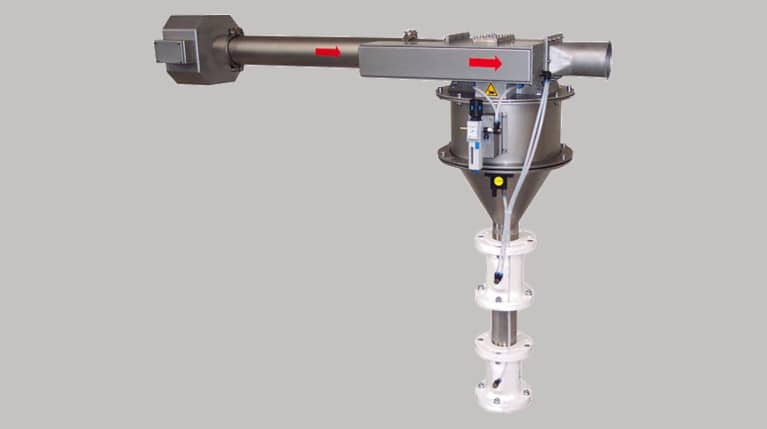

Rurowy detektor metali P-TRON 05 GM V2 jest stosowany do wykrywania cząstek metali w materiałach sypkich transportowanych próżniowo przez rurociągi. Przeznaczony jest do montażu w rurociągach pionowych i poziomych. Wykonany ze stali nierdzewnej zachowaniem maksymalnej dbałości na design higieniczny.
Dzięki zaawansowanej technologii detekcji detektor ten jest odporny na zakłócenia zewnętrzne, co umożliwia wykrywanie metali o wielkości zaledwie 0,4 mm! Standardowo jest dostarczany z otworem wejściowym o średnicy 38-200 mm. Wersja standardowa jest przeznaczona do materiałów o wielkości 0,5-8,0 mm, ale oferujemy również opcjonalną wersję do materiałów proszkowych o wielkości od 0,0 mm.
Detektor jest w pełni automatyczny i jest wyposażony szybkoobrotową klapą wybijającą, która umożliwia bardzo dokładnie usuwać zanieczyszczenia i minimalizować straty dobrego produktu. Dzięki ultra szybkiemu czasu przełączania 50ms potrafi niezawodnie wykrywać i usuwać zanieczyszczenia nawet przy szybkości 30 m/s.
Instalacja jest bardzo prosta – nie jest wymagana żadna strefa wolna od metali (metal free zone)
Detektor ten jest wyposażony w wydajną jednostkę sterującą AMD 05 z szeregiem zaawansowanych funkcji, takich jak automatyczna konfiguracja produktu, automatyczna kalibracja czy cyfrowe filtrowanie systemu. Urządzenie jest wyposażone w 5-wierszowy wyświetlacz LCD i jest sterowane za pomocą 4 ergonomicznych przycisków. Jego obsługa jest prosta i intuicyjna.
Główne zalety rurowego detektora metali
- Wykrywacz metalu do transportu pneumatycznego.
- Automatycznie wykrywa i oddziela wszystkie metale wolne i ukryte w materiale.
- Odporny na zakłócenia zewnętrzne.
- Bardzo dokładne i niezawodne wykrywanie metali.
- Możliwość dostarczenia wersji specjalnej do materiałów ściernych lub do środowisk wybuchowych z certyfikatem ATEX.
Zasada działania detektora
Detektor metalu serii P-TRON jest instalowany w rurze, która pneuamatycznie transportuje materiał sypki. Kontrolowany materiał przechodzi przez cewkę detekcyjną. Jeśli materiał jest zanieczyszczony metalem, cewka wykrywa ten metal i wysyła sygnał do otwarcia zaworu odcinającego. Zanieczyszczenia metalowe i część materiału są kierowane do składowiska materiałów złych. Następnie klapa automatycznie powraca do pozycji wyjściowej. Praca detektora włącznie usuwania zanieczyszczeń jest w pełni automatyczna.
Dzięki zastosowanej szybkoobrotowej klapie wybijającej jego praca jest bardzo szybka i precyzyjna, co powoduje minimalne straty dobrego materiału. Czas usuwania materiału można regulować.

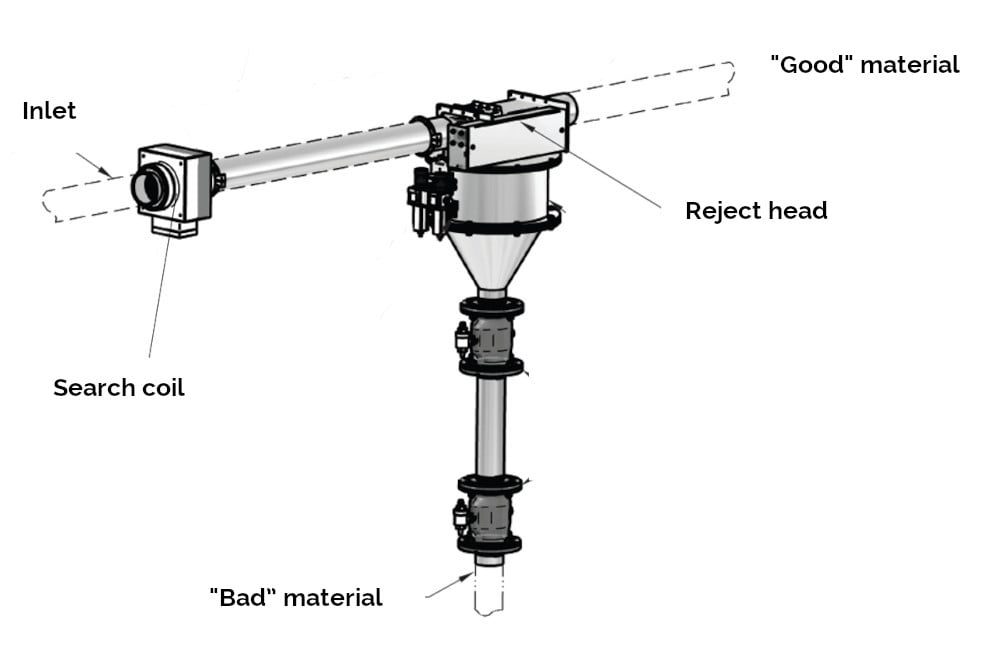

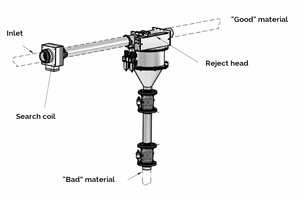

Instalacja horyzontalna

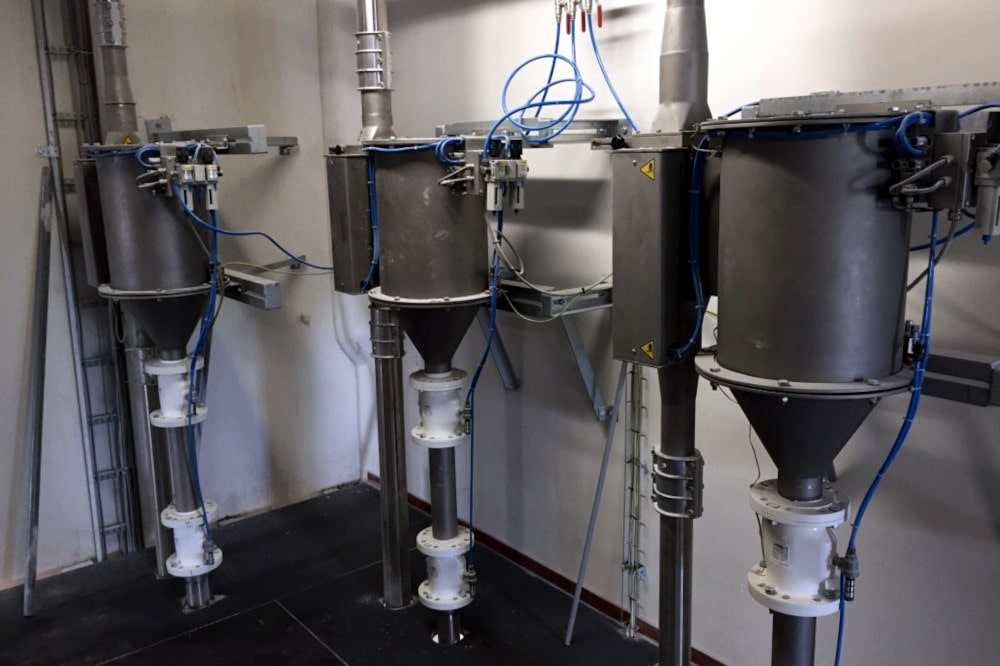

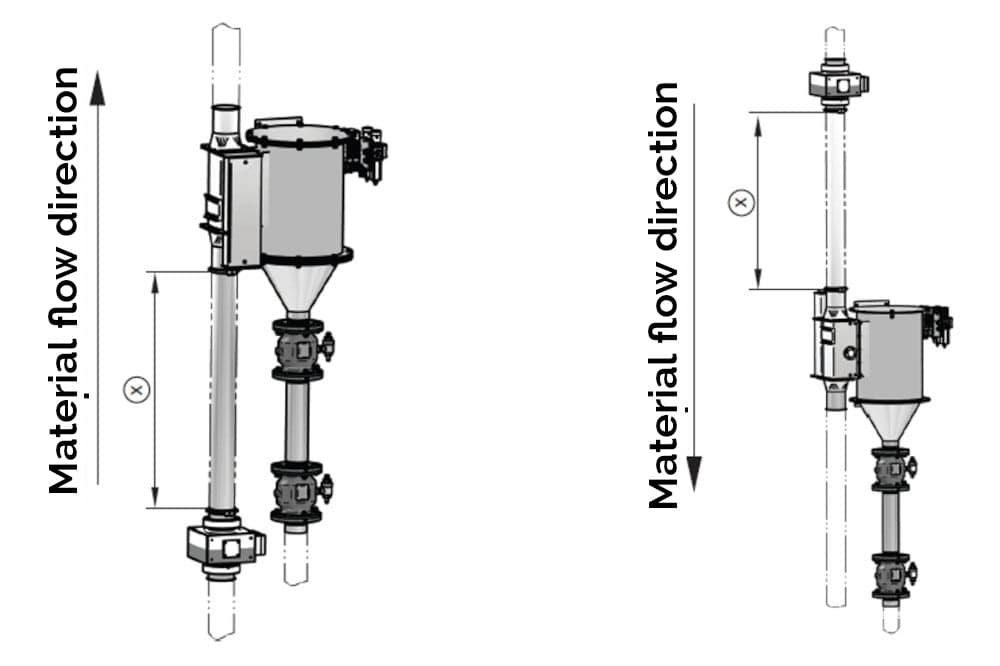

Instalacja wertykalna
Rurowy detektor metali P-TRON 05 GM V2 jest:
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Trwały– pod względem technologicznym i wydajnościowym
- Zgodny - w designie i administracji danych
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Państwa projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Państwu pełne wsparcie przez cały czas używania separatora.
1. Przyjedziemy
2. Zmierzymy i zaprojektujemy
3. Wyprodukujemy na wymiar
4. Zainstalujemy
5. Uruchomimy i wyszkolimy
6. Zapewnimy autoryzowany serwis
Wyposażenie opcjonalne
Detektory P-TRON 05 GM V2 mogą być dostarczane z szeroką gamą wyposażenia dodatkowego:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk …
- Licznik cykli wybijania
- mesuSET – sterowanie detektora za pomocą laptopa
- mesuNET – możliwość zdalnego dostępu do urządzenia
Konstrukcja specjalna
Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:
- Zintegrowana jednostka kontrolna
- Kolorostyka na życzenie
- Wykonanie do środowiska wybuchowego
- Większy pojemnik na zanieczyszczenia
- Klapa wybijająca z polerowanej stali nierdzewnej
- Klapa wybijająca do materiałów proszkowych
Skontaktuj się z nami a my przygotujemy dla Ciebie odpowiednia rozwiązanie
Rozmiary
P-TRON 05 GM V2 H – Instalacja horyzontalna
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wielkość 1 | 38, 45, 50, 55, 60 | 398 | 480 | 1286 | 350 | 175 | 60 | 187 | 90 | 160 | 11,5 |
| Wielkość 2 | 60, 70, 75, 80 | 340 | 430 | 1410 | 350 | 175 | 89 | 187 | 98 | 160 | 11,5 |
| Wielkość 3 | 85 / 100 / 120 | 660 / 296 / 310 | 669 | 1447 | 453 | 235 | 89 | 200 | 96 | 170 | 13 |
| Wielkość 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 3040 | 690 | 345 | 200 | 250 | 340 | 350 | 13 |
P-TRON 05 GM V2 V UP – Instalacja wertykalna
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wielkość 1 | 38, 45, 50, 55, 60 | 398 | 340 | 1500 | 350 | 175 | 60 | 473 | 246 | 160 | 11,5 |
| Wielkość 2 | 60, 70, 75, 80 | 480 | 430 | 1620 | 350 | 175 | 89 | 473 | 250 | 160 | 11,5 |
| Wielkość 3 | 85 / 100 / 120 | 430 / 296 / 310 | 669 | 1630 | 453 | 235 | 89 | 538 | 324 | 170 | 13 |
| Wielkość 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 2873 | 690 | 345 | 200 | 250 | 520 | 350 | 13 |
P-TRON 05 GM V2 V DOWN – Instalacja wertykalna
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wielkość 1 | 38, 45, 50, 55, 60 | 398 | 340 | 1500 | 350 | 175 | 60 | 473 | 246 | 160 | 11,5 |
| Wielkość 2 | 60, 70, 75, 80 | 480 | 430 | 1620 | 350 | 175 | 89 | 473 | 250 | 160 | 11,5 |
| Wielkość 3 | 85 / 100 / 120 | 430 / 296 / 310 | 669 | 1630 | 453 | 235 | 89 | 538 | 324 | 170 | 13 |
| Wielkość 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 2873 | 690 | 345 | 200 | 250 | 520 | 350 | 13 |
Rurowy detektor metali możemy dostarczyć również o innej wysokości, średnicy otworu, ramy itp. w zależności od wymagań klienta.
Skontaktuj się z nami – pomożemy w obliczeniu MFZ dla metali ruchomych i nieruchomych.
Czułość detektora metali
Czułość detektora zależy od wielu parametrów, takich jak średnica otworu (im mniejsza średnica otworu, tym większa czułość detektora), prędkość materiału, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy wykonanie testów i prześlemy próbki materiału.
Tabelka wrażliwości detektora P-TRON 05 GM V2
| Model | P-TRON 05 GM V2 38 | P-TRON 05 GM V2 45 | P-TRON 05 GM V2 50 | P-TRON 05 GM V2 55 | P-TRON 05 GM V2 60 | P-TRON 05 GM V2 65 | P-TRON 05 GM V2 70 | P-TRON 05 GM V2 75 | P-TRON 05 GM V2 80 | P-TRON 05 GM V2 100 | P-TRON 05 GM V2 120 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica otworu (mm) | 38 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 100 | 120 |
| Fe kulka (mm) | 0,4 | 0,5 | 0,6 | ||||||||
| NonFe kulka (mm) | 0,5 | 0,7 | 0,7 | ||||||||
| SS kulka (mm) | 0,8 | 0,9 | 1,0 | ||||||||
Jednostka sterująca AMD 05
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
- Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
- Monitorowanie poprawności działania systemu
- Sterowanie dotykowe – nowoczesny design
- Łatwe, intuicyjne 4-przyciskowe sterowanie– istotne dla działania detektora
- Pięcioliniowy wyświetlacz LCD
- Możliwość zapisania w pamięci ustawień do 500 produktów
- Możliwość zdalnego połączenia – diagnostyka, zmiana parametrów, aktualizacja oprogramowania
Zakres dostawy
Częścią składową dostawy detektorów P-TRON 05 GM V2 jest:
- Głowica detekcyjna
- Jednostka sterująca
- Jednostka separacyjna
- Kable połączeniowe
- Instrukcja użytkowania
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 50 W
- Stopień ochrony: IP 54
- Min. temperatura pracy: - 10 °C
- Maks. temperatura pracy: + 50 °C
- Wilgotność względna powietrza: 0 – 95 % (bez kondensacji)
- Szybkość transportowa: 0,5 – 30 m/sec
- Wymagane ciśnienie powietrza: 6 – 10 bar
- Zużycie sprężonego powietrza: 0,2 l na separację
- Materiał: maks. średnica 0,5 – 8,0 mm
- Materiał (opcja Powder): 0,0 – 2,0 mm
- Kabel zasilający: 1,8 m z wtyczką
