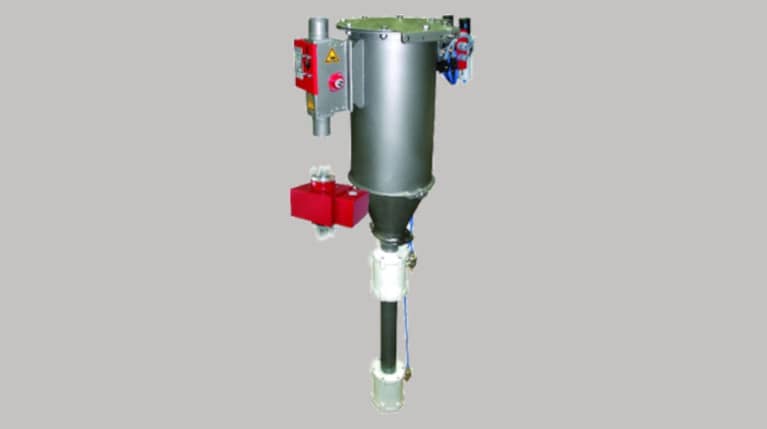

Rurowy detektor metali P-TRON 05 GM V1
Cenowo korzystny rurowy detektor metali P-TRON 05 GM V1 jest stosowany do wykrywania cząstek metali w materiałach sypkich transportowanych próżniowo przez rurociągi. Przeznaczony jest do montażu w rurociągach pionowych i poziomych. Jest on często stosowany do wykrywania metali w materiałach z tworzyw sztucznych (granulatach, regranulatach, płatkach...).
Detektor jest w pełni automatyczny i wyposażony w szybkoobrotową klapę wybijającą, która umożliwia bardzo precyzyjne usuwanie zanieczyszczeń i minimalizuje straty dobrego produktu.
Główne zalety tego wykrywacza metali to niska cena, która umożliwia bardzo szybki zwrot z inwestycji, oraz łatwa instalacja.
Detektor ten jest standardowo dostarczana z otworem wlotowym o średnicy 38-80 mm.
Obsługa jednostki sterującej jest bardzo prosta, jednostka jest stabilna i trwała.
Główne zalety rurowego detektora metali
- Wykrywacz metali do transportu pneumatycznego.
- Automatycznie wykrywa wszystkie metale luźne i ukryte w materiale.
- Wytrzymały na zewnętrzne wpływy zakłócające.
- Bardzo dokładne i rzetelne wykrywanie metali.
- Możliwość dostawy wersji specjalnej do materiałów ściernych lub do środowisk zagrożonych wybuchem z certyfikatem ATEX.
Zasada działania detektora
Detektor metalu serii P-TRON jest instalowany w rurze, która pneuamatycznie transportuje materiał sypki. Kontrolowany materiał przechodzi przez cewkę detekcyjną. Jeśli materiał jest zanieczyszczony metalem, cewka wykrywa ten metal i wysyła sygnał do otwarcia zaworu odcinającego. Zanieczyszczenia metalowe i część materiału są kierowane do składowiska materiałów złych. Następnie klapa automatycznie powraca do pozycji wyjściowej. Praca detektora włącznie usuwania zanieczyszczeń jest w pełni automatyczna.
Dzięki zastosowanej szybkoobrotowej klapie wybijającej jego praca jest bardzo szybka i precyzyjna, co powoduje minimalne straty dobrego materiału. Czas usuwania materiału można regulować.
Instalacja horyzontalna
Instalacja wertykalna
Rurowy detektor metali P-TRON 05 GM V1 jest:
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Prosta – instalacja i manipulacja
- Szybki – w reakcji i czyszczeniu
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!
Wyposażenie opcjonalne
Detektory P-TRON 05 GM V1 mogą być dostarczane z szeroką gamą wyposażenia dodatkowego:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk …
- Licznik cykli wybijania
- mesuSET – sterowanie detektora za pomocą laptopa
- mesuNET – możliwość zdalnego dostępu do urządzenia
Konstrukcja specjalna
Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:
- Zintegrowana jednostka kontrolna
- Kolorostyka na życzenie
- Wykonanie do środowiska wybuchowego
- Większy pojemnik na zanieczyszczenia
- Klapa wybijająca z polerowanej stali nierdzewnej
Skontaktuj się z nami a my przygotujemy dla Ciebie odpowiednia rozwiązanie
Rozmiary
P-TRON 05 GM V1 H – instalacja horyzontalna
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wielkość 1 | 38, 45, 50, 55, 60 | 270 | 340 | 1286 | 350 | 175 | 60 | 187 | 90 | 160 | 11,5 |
| Wielkość 2 | 60, 70, 75, 80 | 310 | 430 | 1410 | 350 | 175 | 89 | 187 | 98 | 160 | 11,5 |
| Wielkość 3 | 85, 100″, 120″ | 430 / 280 / 280 | 669 | 1116 | 453 | 233 | 89 | 200 | 96 | 170 | 13 |
P-TRON 05 GM V1 V UP – instalacja wertykalna
| ØA | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wielkoś 1 | 38, 45, 50, 55, 60 | 398 | 340 | 1500 | 350 | 175 | 60 | 473 | 246 | 160 | 11,5 |
| Wielkoś 2 | 60, 70, 75, 80 | 480 | 430 | 1620 | 350 | 175 | 89 | 473 | 250 | 160 | 11,5 |
| Wielkoś 3 | 85, 100″, 120″ | 660 / 298 / 310 | 669 | 1630 | 453 | 233 | 89 | 538 | 324 | 170 | 13 |
P-TRON 05 GM V1 V DOWN – instalacja wertykalna
| ØA | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wielkoś 1 | 38, 45, 50, 55, 60 | 398 | 340 | 1500 | 350 | 175 | 60 | 473 | 246 | 160 | 11,5 |
| Wielkoś 2 | 60, 70, 75, 80 | 480 | 430 | 1620 | 350 | 175 | 89 | 473 | 250 | 160 | 11,5 |
| Wielkoś 3 | 85, 100″, 120″ | 660 / 298 / 310 | 669 | 1630 | 453 | 233 | 89 | 538 | 324 | 170 | 13 |
Rurowy detektor metali możemy dostarczyć również o innej wysokości, średnicy otworu, ramy itp. w zależności od wymagań klienta.
Skontaktuj się z nami – pomożemy w obliczeniu MFZ dla metali ruchomych i nieruchomych.
Czułość detektora metali
Czułość detektora zależy od wielu parametrów, takich jak średnica otworu (im mniejsza średnica otworu, tym większa czułość detektora), prędkość materiału, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy wykonanie testów i prześlemy próbki materiału.
Tabelka wrażliwości detektora P-TRON 05 GM V1
| Model | P-TRON 05 GM V1 38 | P-TRON 05 GM V1 45 | P-TRON 05 GM V1 50 | P-TRON 05 GM V1 55 | P-TRON 05 GM V1 60 | P-TRON 05 GM V1 65 | P-TRON 05 GM V1 70 | P-TRON 05 GM V1 75 | P-TRON 05 GM V1 80 | P-TRON 05 GM V1 100 | P-TRON 05 GM V1 120 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica otworu (mm) | 38 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 100 | 120 |
| Fe kulka (mm) | 0,6 | 0,9 | 1,2 | ||||||||
| NonFe kulka (mm) | 0,6 | 1,0 | 1,2 | ||||||||
| SS kulka (mm) | 1,0 | 1,5 | 1,75 | ||||||||
Jednostka sterująca AMD 05
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
- Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
- Monitorowanie poprawności działania systemu
- Sterowanie dotykowe – nowoczesny design
- Łatwe, intuicyjne 4-przyciskowe sterowanie– istotne dla działania detektora
- Pięcioliniowy wyświetlacz LCD
- Możliwość zapisania w pamięci ustawień do 500 produktów
- Możliwość zdalnego połączenia – diagnostyka, zmiana parametrów, aktualizacja oprogramowania
Zakres dostawy
Częścią składową dostawy detektorów P-TRON 05 GM V1 jest:
- Głowica detekcyjna
- Jednostka sterująca
- Jednostka separacyjna
- Kable połączeniowe
- Instrukcja użytkowania
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 50 W
- Stopień ochrony: IP 54
- Min. temperatura pracy: - 10 °C
- Maks. temperatura pracy: + 50 °C
- Wilgotność względna powietrza: 0 – 95 % (bez kondensacji)
- Szybkość transportowa: 0,5 – 30 m/sec
- Wymagane ciśnienie powietrza: 6 – 10 bar
- Zużycie sprężonego powietrza: 0,2 l na separację
- Materiał: maks. średnica 0,5 – 8,0 mm
- Kabel zasilający: 1,8 m z wtyczką
Oba modele wykrywają metale ferromagnetyczne, nieżelazne i nierdzewne bez strefy Metal Free Zone i obsługują prędkości transportu do 30 m/s. Główne różnice: V1 to standardowe wykonanie przemysłowe (IP 54) z aperturami 38–120 mm; V2 jest wykonany ze stali nierdzewnej z ochroną IP 66, oferuje średnice 38–200 mm, osiąga wyższą czułość (Fe od 0,4 mm vs. 0,6 mm dla V1 przy Ø 38 mm) i jest dostępny również dla materiałów proszkowych. Wybierz V2, gdy obowiązują wyższe wymagania higieniczne lub gdy konieczne jest wykrywanie drobniejszych cząstek.
Przy najmniejszej aperturze Ø 38 mm wykrywacz P-TRON 05 GM V1 wykrywa kulki żelazne i nieżelazne od średnicy 0,6 mm, a nierdzewne od 1,0 mm. Dla apertur Ø 50–60 mm granica wykrywalności wynosi 0,9 mm (Fe/NonFe) i 1,5 mm (SS); dla apertur Ø 85–120 mm — 1,2 mm (Fe/NonFe) i 1,75 mm (SS). Dokładną czułość dla Państwa aplikacji sprawdzimy bezpłatnym testem materiału — wynik gwarantujemy w ciągu trzech dni.
Wykrywacz jest standardowo dostępny dla średnic apertur: 38, 45, 50, 55, 60, 65, 70, 75, 80, 100 i 120 mm. Obsługuje prędkości transportu 0,5–30 m/s w rurociągach poziomych i pionowych. Niestandardowe średnice i geometrie realizujemy na zamówienie — skontaktuj się z nami ze specyfikacją systemu.
Nie, strefa Metal Free Zone nie jest wymagana. Wykrywacz P-TRON 05 GM V1 można podłączyć bezpośrednio do istniejących metalowych rurociągów bez konieczności wymiany sąsiadujących elementów metalowych. Instalacja jest prosta i nie wymaga rozległych modyfikacji linii produkcyjnej.
P-TRON 05 GM V1 jest przeznaczony do wykrywania cząstek metalu w materiałach sypkich transportowanych pneumatycznie — ciśnieniowo lub próżniowo. Najczęściej stosowany jest przy przetwórstwie granulatu plastikowego, regranulatu i flakes, a także w przemyśle chemicznym. Wykrywa zarówno wolne metale, jak i inkluzje metaliczne wewnątrz granulek, dla materiałów o rozmiarze 0,5–8,0 mm.
Wykrywacz jest zasilany napięciem 100–240 V AC (50/60 Hz) przy maksymalnym poborze mocy 50 W. Wymaga doprowadzenia sprężonego powietrza o ciśnieniu 6–10 bar (zużycie: 0,2 l na jedno odrzucenie). Temperatura robocza wynosi od -10 do +50 °C, wilgotność względna do 95% bez kondensacji, stopień ochrony IP 54.
Tak, wykrywacz P-TRON 05 GM V1 można dostarczyć z certyfikacją ATEX do stosowania w strefach zagrożonych wybuchem. Jeśli Państwa zakład wymaga takiej specyfikacji, proszę zaznaczyć to przy składaniu zapytania — przygotujemy rozwiązanie na zamówienie.
Wykrywacz można wyposażyć w urządzenie ostrzegawcze (sygnalizator świetlny, brzęczyk), licznik cykli odrzuceń, oprogramowanie mesuSET do sterowania przez laptop lub mesuNET do zdalnego dostępu do urządzenia. Jednostka sterująca AMD 05 umożliwia zapisanie ustawień dla do 500 produktów i obsługuje zdalne połączenie w celu diagnostyki i aktualizacji oprogramowania.
