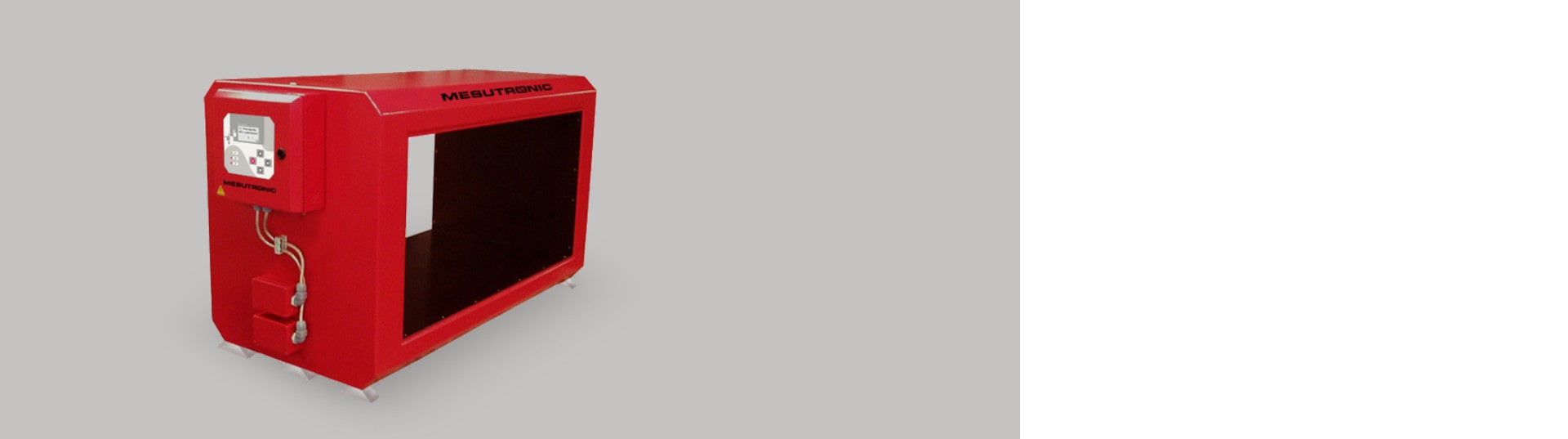

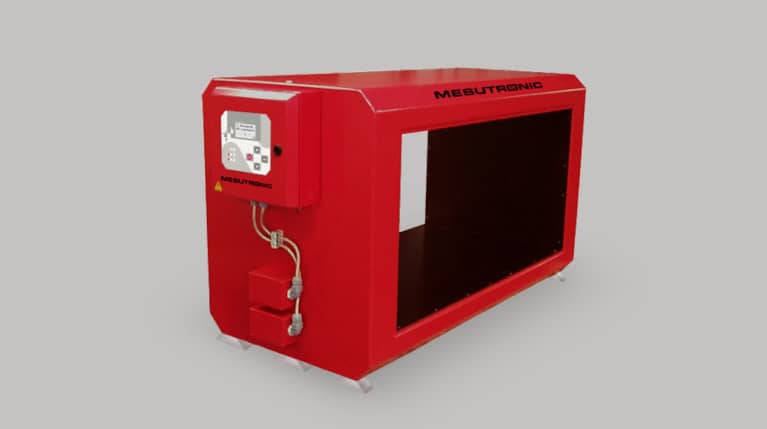

Tunelowy detektor metali METRON 05 C
Tunelowy detektor metali METRON 05 C z wbudowaną jednostką sterującą służy do wykrywania zanieczyszczeń metalowych w materiałach transportowanych przenośnikiem. Ww. tunelowy detektor metali oprócz przenośnika można również zainstalować na podajnik wibracyjny lub zsuwnię materiału,
Nie wiesz, jak szybko i łatwo zainstalować detektor metalu na istniejącym przenośniku? Mamy dla Ciebie rozwiązanie: dwuczęściowy demontowany detektor tunelowy METRON 05 D..
Główne zalety tunelowego detektora metali
- Wykrywacz metali do montażu na przenośniku taśmowym, podajniku wibracyjnym, zsypie materiałowym lub leju spadowym.
- Wykrywa wszystkie metale luźne i ukryte w materiale.
- Praktyczna, niezawodna technologia zweryfikowana przez czas.
- Maksymalna dokładność wykrywania nawet w wymagających warunkach przemysłowych.
- Chroni cenne technologie produkcji i monitoruje procesy produkcyjne.
- Rozwiązania na miarę w kombinacji z niezawodnym systemem transportowym i możliwością wyłączenia z eksploatacji.
Tunelowy detektor metali METRON 05 C jest:
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Trwały – pod względem technologicznym i wydajnościowym
- Elastyczny - pod względem wielkości i zastosowania
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!
Wyposażenie opcjonalne
Detektory METRON 05 C możemy dostarczyć z szeroką gamą dodatkowego wyposażenia:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk
- Możliwość/opcja zdalnego resetowania urządzenia
- Sterowanie przenośnikiem – odwrotna praca przenośnika
- Wizualne oznaczenie zanieczyszczeń – znakowanie kolorem
- Usuwanie zanieczyszczeń – pusher tj. popychacz, urządzenie zrzucające, wycinanie zanieczyszczonego materiału
- Modyfikacje SW zgodnie z wymaganiem użytkownika – transfer danych, specyficzne operacje kontrolne
Konstrukcja specjalna
Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:
- Obudowa głowicy detekcyjnej i modułu sterującego wykonana ze stali nierdzewnej
- Stopień ochrony IP 65
- Wersja kolorowa na zamówienie
- Specjalne zasilanie, zaciski itp.
- Konstrukcja do pracy w wysokich temperaturach
- Wersja Alutron – brak fałszywych sygnałów powodowanych przez folię metalizowaną - Patent nr 4342826

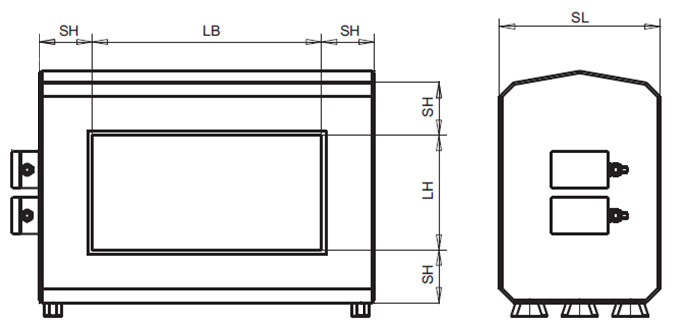

Rozmiary
| LH: Wysokość otworu przysłony (mm) | LB: Szerokość otworu przysłony (mm) | SH: Grubość | SL: Długość detektora (mm) |
|---|---|---|---|
| 50 – 150 | Opcjonalny | 115 | 260 |
| 175 - 200 | Opcjonalny | 115 | 300 |
| 225 - 250 | Opcjonalny | 115 | 350 |
| 275 - 300 | Opcjonalny | 115 | 400 |
| 325 - 350 | Opcjonalny | 115 | 450 |
| 375 - 400 | Opcjonalny | 115 | 500 |
| 425 - 450 | Opcjonalny | 115 | 550 |
| 475 - 500 | Opcjonalny | 115 | 600 |
| 550 – 600 | Opcjonalny | 115 | 650 |
| 650 – 700 | Opcjonalny | 150 | 700 |
| 750 – 800 | Opcjonalny | 150 | 800 |
| 850 – 900 | Opcjonalny | 150 | 900 |
| 950 – 1000 | Opcjonalny | 150 | 1000 |
| > 1000 | Opcjonalny | 150 | 1200 |
Metal free = Strefa wolna od metali - MFZ
Dla prawidłowego działania detektora metalu istotne jest, aby w bezpośrednim sąsiedztwie otworu detektora nie znajdowały się ani nieruchome (np. konstrukcja przenośnika, pokrywa przenośnika), ani ruchome metale (np. rolki przenośnika). Dlatego dla każdego detektora należy zdefiniować MFZ, w której nie powinny znajdować się metale ruchome i nieruchome. Otwór wykrywacza metalu powinien znajdować się w środku strefy wolnej od metalu. Przestrzeganie zasad MFZ podczas instalacji detektora pozwala uniknąć fałszywych sygnałów i błędnego odrzucania produktów oraz przyczynia się do prawidłowego działania detektora.
Skontaktuj się z nami – pomożemy w obliczeniu MFZ dla metali ruchomych i nieruchomych.
Czułość detektora
Czułość detektora zależy od wielu parametrów, takich jak wymiary szczeliny (im mniejsza wysokość szczeliny, tym większa czułość detektora), prędkość przenośnika, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy przeprowadzenie testów i prześlemy Ci próbki Twojego materiału.

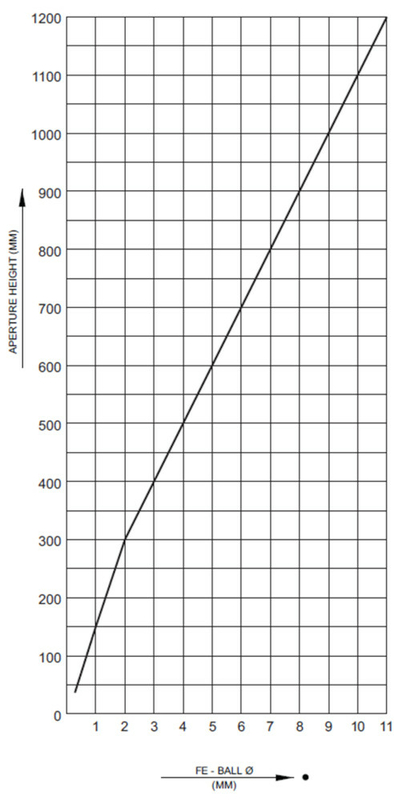

Diagram czułości detektora METRON 05 C dla LB 1,5 x LH
Jednostka sterująca AMD 05
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
- Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
- Monitorowanie poprawności działania systemu
- Sterowanie dotykowe – nowoczesny design
- Łatwe, intuicyjne 4-przyciskowe sterowanie– istotne dla działania detektora
- Pięcioliniowy wyświetlacz LCD
- Możliwość zapisania w pamięci ustawień do 500 produktów
- Możliwość zdalnego połączenia – diagnostyka, zmiana parametrów, aktualizacja oprogramowania
Zakres dostawy
Częścią składową dostawy detektorów METRON 05 C jest:
- Głowica detekcyjna
- Jednostka sterująca
- Kable połączeniowe
- Instrukcja użytkowania
Karta techniczna
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 50 W
- Stopień ochrony: IP 54
- Min. temperatura eksploatacyjna/temp. pracy: - 10 °C
- Maks. temperatura eksploatacyjna/temp. pracy: + 50 °C
- Wilgotność względna powietrza: 0 – 95 % (bez kondensacji)
- Maksymalna prędkość przenośnika, przy której może niezawodnie wykrywać metale: 30 m/s (większa prędkość na żądanie).
- Kabel zasilający o długości 1,8 m z wtyczką
METRON 05 C posiada zintegrowaną jednostkę sterującą i jest zaprojektowany do zastosowań zarówno poziomych, jak i pionowych — sprawdza się więc tam, gdzie METRON 05 D nie wystarcza. W przeciwieństwie do rozkładanego METRON 05 D, METRON 05 C jest jednoczęściowy i oferuje znacznie mniejsze wysokości apertury, od 50 mm. Jeśli potrzebują Państwo montażu na istniejącym przenośniku bez przerywania taśmy, zalecamy rozkładany METRON 05 D.

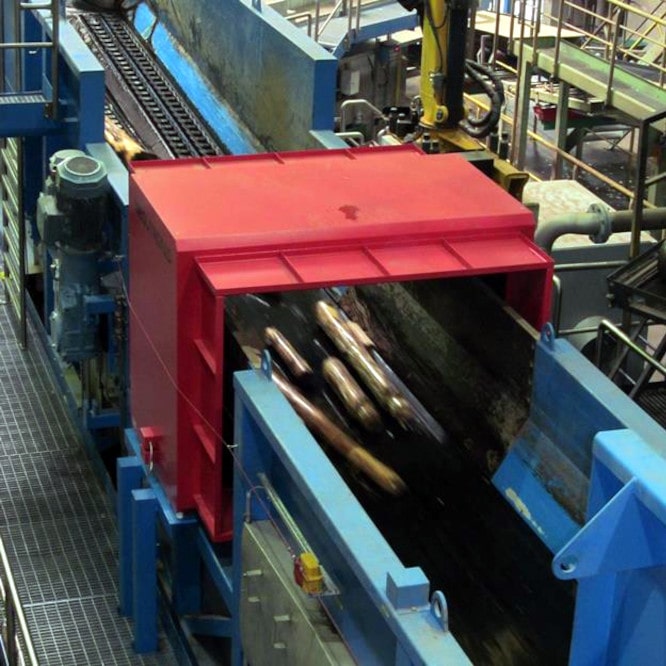

METRON 05 C można zainstalować na taśmie przenośnikowej, podajniku wibracyjnym, zsypie materiałowym lub szybie zsypowym — zarówno w pozycji poziomej, jak i pionowej. Ta elastyczność wyróżnia go spośród większości detektorów tunelowych, które są konstruowane wyłącznie do pracy poziomej. Chętnie doradzimy odpowiednie rozwiązanie dla Państwa konkretnej aplikacji.
Wysokość apertury (LH) mieści się w zakresie od 50 do ponad 1000 mm; długość detektora wynosi 260–1200 mm w zależności od wybranej wysokości, a szerokość apertury (LB) jest dowolna. METRON 05 C niezawodnie wykrywa metale przy prędkościach przenośnika do 30 m/s. Czułość zależy również od wysokości apertury, gęstości materiału, jego temperatury i wilgotności.
Strefa wolna od metali (MFZ) to obszar ochronny wokół głowicy detekcyjnej, w którym nie mogą znajdować się żadne stałe ani ruchome metale — jak rolki przenośnika czy konstrukcje nośne — gdyż ich obecność powoduje fałszywe sygnały i niepotrzebne odrzucanie produktów. METRON 05 C wymaga MFZ, a apertura powinna być umieszczona w jej środku. Pomożemy Państwu obliczyć MFZ dla metali ruchomych i nieruchomych w konkretnej aplikacji.
METRON 05 C osiąga stopień ochrony IP 54 i pracuje w zakresie temperatur od −10 °C do +50 °C przy wilgotności względnej 0–95 % (bez kondensacji). Maksymalny pobór mocy wynosi 50 W przy napięciu zasilania 100–240 V AC, 50/60 Hz. W przypadku bardziej wymagających środowisk lub wyższych temperatur dostępna jest specjalna wersja z IP 65 i obudową ze stali nierdzewnej.
Do detektora można dołączyć urządzenie ostrzegawcze (sygnalizator świetlny, brzęczyk), zdalny reset, sterowanie rewersem przenośnika, wizualne kolorowe oznaczanie zanieczyszczeń lub systemy automatycznego odrzucania (popychacz, zapadnia). Dostępna jest również wersja Alutron, która eliminuje fałszywe sygnały spowodowane folią metalizowaną (patent nr 4342826), a także modyfikacje oprogramowania do transmisji danych i specyficznych operacji kontrolnych.
Przed zakupem przeprowadzamy bezpłatne testy materiału i gwarantujemy wyniki w ciągu trzech dni. Po złożeniu zamówienia zapewniamy pełny cykl serwisowy: wizytę na miejscu, pomiary, produkcję na miarę, instalację, uruchomienie, szkolenie obsługi oraz autoryzowany serwis przez cały okres eksploatacji urządzenia.
