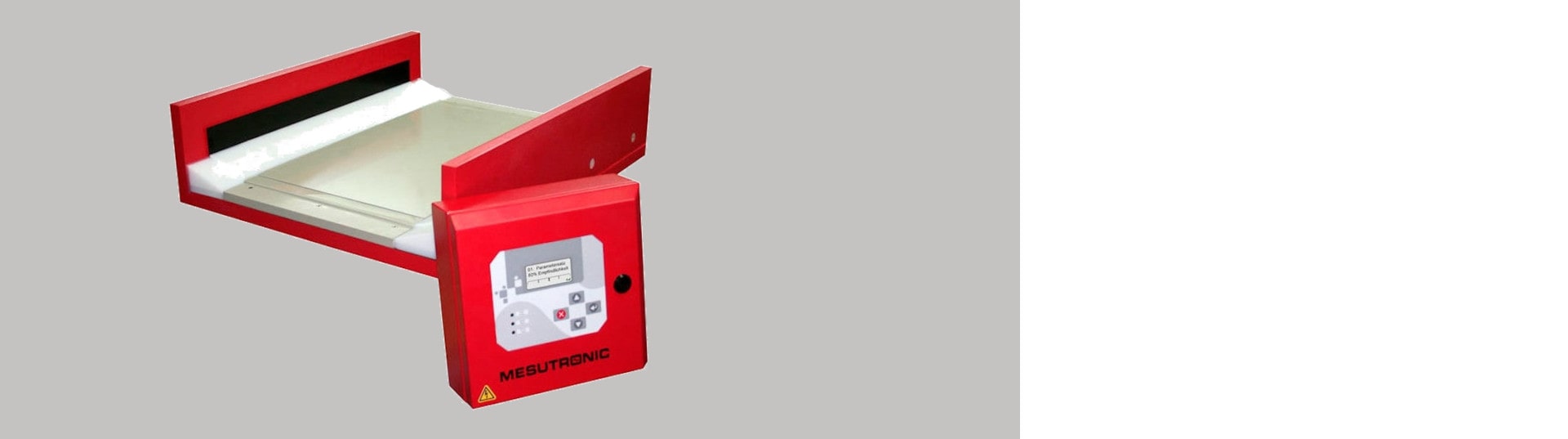

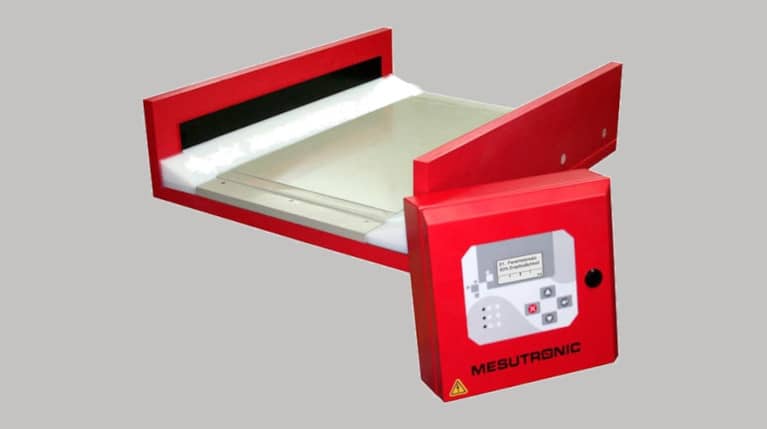

Detektor metali do przenośników wibracyjnych METRON 05 VT
Detektor metali METRON 05 VT do przenośników wibracyjnych służy do wykrywania cząstek metalowych i jest przeznaczony do instalowania bezpośrednio w rynnie podajnika wibracyjnego. Dzięki designowidetektora można go bardzo szybko i łatwo zainstalować w przenośniku o dowolnym kształcie.

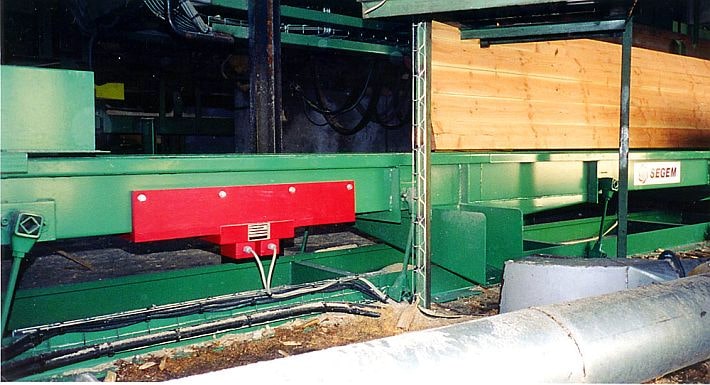

Kolejną zaletą jest to, że instalacja wykrywacza nie wymaga przestrzegania przepisów dotyczących stref wolnych od metali. Te cechy sprawiają, że jest to wszechstronny wykrywacz metali przeznaczony do instalacji w przenośnikach wibracyjnych. Jest on często stosowany do wykrywania metali w procesie obróbki drewna.
METRON 05 VT dominuje na rynku także dzięki atrakcyjnemu stosunkowi ceny do wydajności.
Główne zalety detektora metali do przenośników
- Wykrywacz metali do bezpośredniego montażu w rynnie podajnika wibracyjnego.
- Wykrywa wszystkie metale luźne i ukryte w materiale.
- Rzetelna ochrona urządzenia dzięki wysokiej czułości wykrywacza.
- Szybki i łatwy montaż
- Minimalne koszty inwestycji.
- Odpowiednie rozwiązania dla wszystkich popularnych typów rynien wibracyjnych.
- Praktyczna, niezawodna technologia zweryfikowana przez czas.
Instalacja

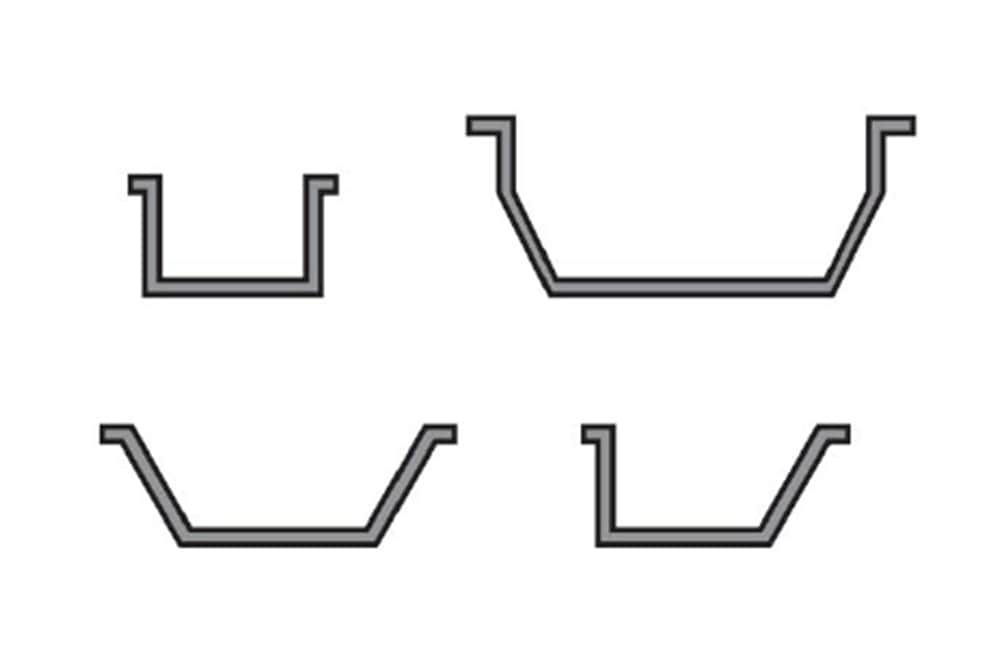

Detektor metali METRON 05 VT do przenośników wibracyjnych został zaprojektowany tak, aby go można było bardzo szybko i łatwo zainstalować w przenośniku o dowolnym kształcie.
Detektor metali do przenośników wibracyjnych METRON 05 VT jest:
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Trwały – pod względem technologicznym i wydajnościowym
- Prosty - w instalacji i obsłudze
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!
Wyposażenie opcjonalne
Detektory METRON 05 VT możemy dostarczyć z szeroką gamą dodatkowego wyposażenia:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk
- Możliwość/opcja zdalnego resetowania urządzenia
- Wizualne oznaczenie zanieczyszczeń – znakowanie kolorem
- Modyfikacje SW zgodnie z wymaganiem użytkownika – transfer danych, specyficzne operacje kontrolne
Konstrukcja specjalna
Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:
- Obudowa głowicy detekcyjnej i modułu sterującego wykonana ze stali nierdzewnej
- Stopień ochrony IP 65
- Wersja kolorowa na zamówienie
- Specjalne zasilanie, zaciski itp.
- Wersja Alutron – brak fałszywych sygnałów powodowanych przez folię metalizowaną - Patent nr 4342826

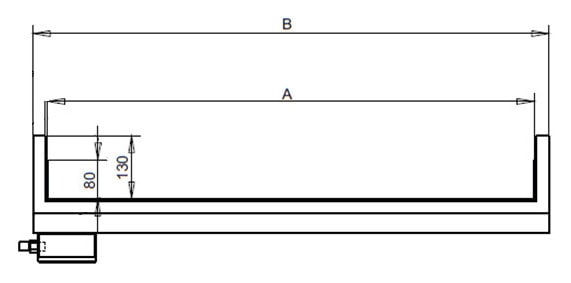

Rozmiary
| A: Szerokość wewnętrzna (mm) | B: Szerokość detektora (mm) |
|---|---|
| 300 - 1000 | A + 60 |
Metal free = Strefa wolna od metali - MFZ
Wielką zaletą ww. detektora metali jest fakt, że nie wymaga przestrzegania przepisów dotyczących stref wolnych od metali.
Skontaktuj się z nami – pomożemy w obliczeniu MFZ dla metali ruchomych i nieruchomych
Czułość detektora
Czułość detektora zależy od wielu parametrów, takich jak wymiary szczeliny (im mniejsza wysokość szczeliny, tym większa czułość detektora), prędkość przenośnika, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy przeprowadzenie testów i prześlemy Ci próbki Twojego materiału.

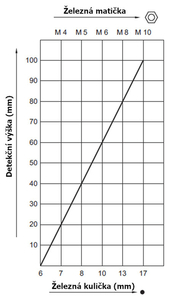

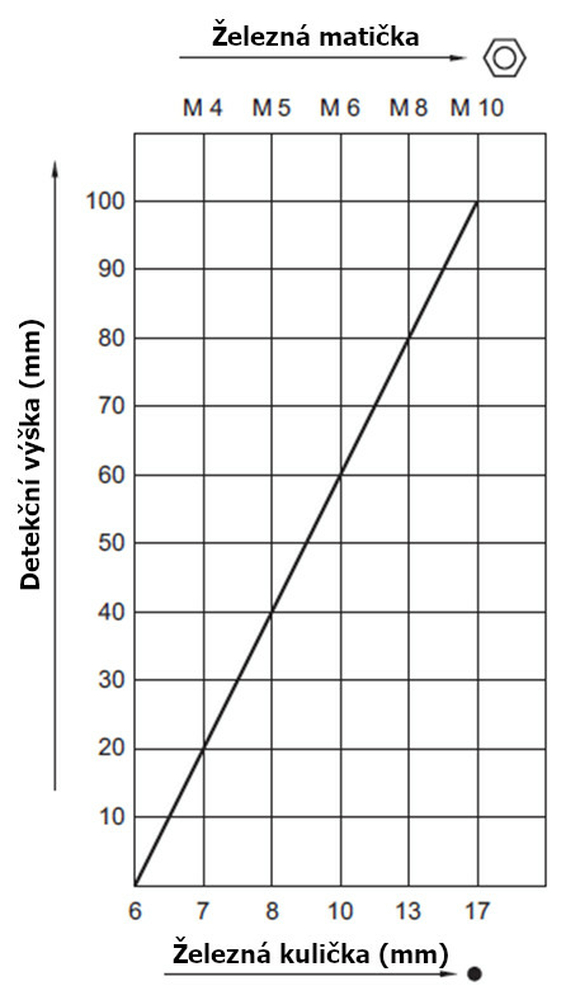

Diagram czułości detektora METRON 05 VT dla LB 1,5 x LH
Jednostka sterująca AMD 05
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
- Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
- Monitorowanie poprawności działania systemu
- Sterowanie dotykowe – nowoczesny design
- Łatwe, intuicyjne 4-przyciskowe sterowanie– istotne dla działania detektora
- Pięcioliniowy wyświetlacz LCD
- Możliwość zapisania w pamięci ustawień do 500 produktów
- Możliwość zdalnego połączenia – diagnostyka, zmiana parametrów, aktualizacja oprogramowania
Zakres dostawy
Częścią składową dostawy detektorów METRON05 D jest:
- Głowica detekcyjna
- Jednostka sterująca
- Kable połączeniowe
- Instrukcja użytkowania
Karta techniczna
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 50 W
- Stopień ochrony: IP 54 (opcjonalnie IP 69K)
- Min. temperatura eksploatacyjna/temp. pracy: - 10°C
- Maks. temperatura eksploatacyjna/temp. pracy: + 50 °C
- Wilgotność względna powietrza: 0 – 95% (bez kondensacji)
- Maksymalna prędkość przenośnika, przy której może niezawodnie wykrywać metale: 30 m/s (większa prędkość na żądanie).
- Kabel zasilający o długości 1,8 m z wtyczką
Przemysłowe wykrywacze metali do taśmociągów to urządzenia przeznaczone do wykrywania metalicznych zanieczyszczeń w materiałach transportowanych na taśmociągu, podajniku wibracyjnym lub zsypie materiałowym. Montuje się je bezpośrednio na istniejących taśmach transportowych lub jako element zintegrowanych systemów przenośnikowych. Służą zarówno do kontroli jakości wyrobów, jak i jako ochrona urządzeń produkcyjnych przed uszkodzeniami spowodowanymi przez metale.
SOLLAU oferuje trzy główne grupy. Wykrywacze tunelowe: Tunelowy detektor metali METRON 05 D (rozłączny, łatwy montaż bez zatrzymywania taśmy), Tunelowy detektor metali METRON 05 C, Tunelowy detektor metali METRON 05 CI i Tunelowy detektor metali METRON 07 CI (z technologiami imagePHASE i mesuCAGE). Wykrywacze płytowe: Płytowy wykrywacz metali METRON 03 SL (dla małych wysokości produktu, bez MFZ) i Płytowy wykrywacz metali METRON 05 S (najczęściej stosowany model, szerokość do 6 000 mm). Ponadto: Detektor metali do przenośników wibracyjnych METRON 05 VT, specjalistyczny Tunelowy detektor metali METRON 05 CO dla przemysłu drzewnego oraz kompleksowe systemy z przenośnikiem — Detektor metali z przenośnikiem TRANSTRON i Wykrywacz metali TRANSTRON HL.
Tunelowy wykrywacz metali otacza materiał ze wszystkich stron — głowica detekcyjna tworzy ramę, przez którą przechodzi materiał. Zapewnia precyzyjne wykrywanie i nadaje się do różnych wysokości materiału. Płytowy wykrywacz metali to płaska płyta detekcyjna montowana bezpośrednio w przenośniku, optymalna dla produktów o małej lub średniej wysokości materiału na taśmie. Jego głównymi zaletami są niezwykle prosta instalacja, niższy koszt i minimalne lub zerowe wymagania dotyczące strefy wolnej od metalu. Wybór zależy od wysokości materiału, wymaganej czułości i warunków instalacji.
Strefa wolna od metalu (MFZ) to przestrzeń ochronna wokół głowicy detekcyjnej, w której nie mogą znajdować się stałe ani ruchome metale (konstrukcja przenośnika, rolki), aby uniknąć fałszywych sygnałów. Detektory tunelowe METRON 05 C i METRON 05 D wymagają MFZ. Technologia mesuCAGE w Tunelowym detektorze metali METRON 07 CI znacznie ogranicza MFZ. Płytowy wykrywacz metali METRON 03 SL i Detektor metali do przenośników wibracyjnych METRON 05 VT nie wymagają żadnej MFZ — dlatego ich montaż jest najprostszy. Płytowy wykrywacz metali METRON 05 S i Tunelowy detektor metali METRON 05 CO mają jedynie minimalne wymagania dotyczące MFZ.
Detektory tunelowe METRON 05 C, METRON 05 D, METRON 05 CI i METRON 07 CI wykrywają metale przy prędkościach taśmociągu do 30 m/s. Płytowy wykrywacz metali METRON 05 S przeznaczony jest do przenośników z prędkością do 1,5 m/s (wyższe prędkości na życzenie). Tunelowy detektor metali METRON 05 CO dla przemysłu drzewnego obsługuje prędkości do 6 m/s. Czułość detektora zależy również od wysokości apertury, gęstości produktu, jego temperatury i wilgotności.
Wykrywacze wyposażone są w trzy typy jednostek sterujących. Płytowy wykrywacz metali METRON 03 SL wykorzystuje jednostkę AMD 03 z sygnalizacją optyczną i tłumieniem drgań przenośnika. Większość modeli — METRON 05 C, METRON 05 D, METRON 05 S, METRON 05 VT, METRON 05 CO i METRON 05 CI — jest wyposażona w jednostkę AMD 05 z 5-liniowym wyświetlaczem LCD, 4 przyciskami, automatycznym ustawianiem produktu i pamięcią na 500 produktów. Tunelowy detektor metali METRON 07 CI wykorzystuje zaawansowaną jednostkę AMD 07 z kolorowym ekranem dotykowym 5,7", połączeniem Ethernet, zdalnym dostępem mesuNET i wizualizacją produktu przy użyciu technologii imagePHASE.
Portfolio obejmuje szerokie spektrum zastosowań przemysłowych. Tunelowy detektor metali METRON 05 CO o ośmiokątnym kształcie i konstrukcji ze stali nierdzewnej jest specjalistycznym rozwiązaniem dla przemysłu drzewnego — może kontrolować pnie drzew o średnicy do 1 600 mm przy prędkości taśmociągu do 6 m/s. Tunelowy detektor metali METRON 07 CI spełnia normy higieniczne HACCP, IFS, BRC i SQF, dzięki czemu nadaje się również do przemysłu spożywczego. Detektor metali do przenośników wibracyjnych METRON 05 VT jest idealny dla podajników wibracyjnych wszystkich kształtów. Stopień ochrony sięga od IP 54 do IP 69 K w zależności od modelu.
Detektor metali z przenośnikiem TRANSTRON to kompleksowe rozwiązanie łączące przenośnik wykonany na zamówienie z przemysłowym wykrywaczem metali — najczęściej Tunelowym detektorem metali METRON 07 CI lub METRON 05 CI. Przenośnik jest zaprojektowany dokładnie według wymagań klienta: prawidłowe zachowanie MFZ, integracja z istniejącą linią i wybór systemu odrzucania. Wykrywacz metali TRANSTRON HL to wariant dla zakładów przetwórstwa drewna, idealny uzupełnienie do METRON 05 CO. SOLLAU gwarantuje bezpłatne testy materiału w ciągu trzech dni i zapewnia pełny cykl serwisowy: przyjazd do klienta, pomiary, produkcję na zamówienie, instalację, uruchomienie, szkolenie obsługi i autoryzowany serwis.
