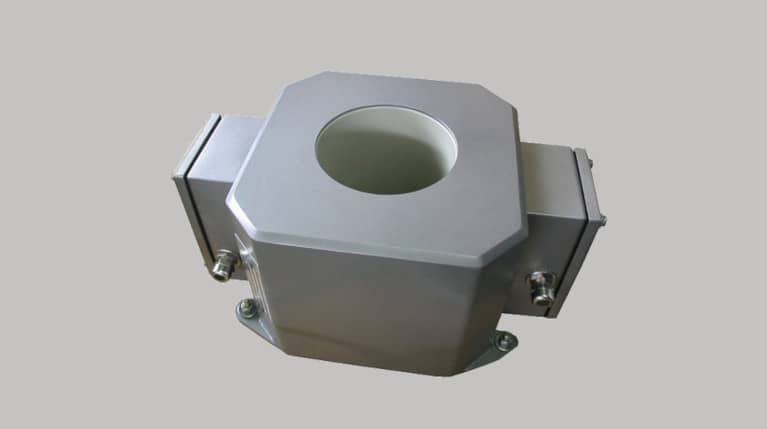

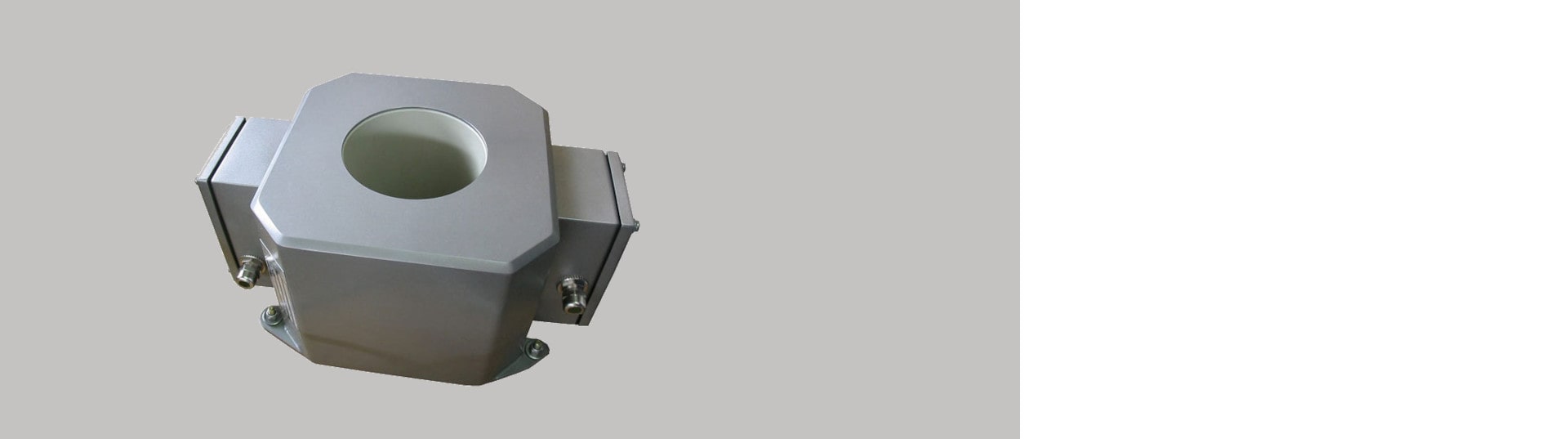

Wykrywacz metali METRON 05 CR
Dzięki niewielkiej wysokości i kompaktowym wymiarom detektor METRON 05CR można łatwo zintegrować z istniejącą instalacją rurową.
Prosty zrzutowy detektor metali METRON 05 CR jest stosowany do wykrywania cząstek metali w materiałach sypkichprzez rurociągi.
Detektor ten jest wyposażony w wydajną jednostkę sterującą AMD 05 z szeregiem zaawansowanych funkcji, takich jak automatyczna konfiguracja produktu, automatyczna kalibracja czy cyfrowe filtrowanie systemu. Urządzenie jest wyposażone w pięcioliniowy wyświetlacz LCD i jest sterowane za pomocą 4 ergonomicznych przycisków. Jego obsługa jest prosta i intuicyjna. Jednostka sterująca jest instalowany na ramie detektora, ale może być również umieszczony na zewnątrz detektor.
METRON 05 CR wyróżnia się niską ceną przy zachowaniu wymaganych standardów detekcji. Standardowo jest dostarczany dla rur o średnicy 35 - 600 mm.
Główne zalety zrzutowego detektora metali
- Wykrywacz metali z okrągłym otworem na instalację w rurach transportowych. Wykrywa wszystkie cząsteczki metali, zarówno luźne, jak i w postaci inkluzji w produkcie końcowym.
- Wysoka czułość nawet w wymagających środowiskach przemysłowych.
- Przyjazna dla użytkownika i rzetelna technologia zweryfikowana wieloletnim użytkowaniem.
- Służy do kontroli jakości przetwarzanego produktu lub jako ochrona kolejnej maszyny.
- Indywidualne rozwiązanie oparte na rurce skanującej i ramie mocującej.
Zrzutowy detektor metali METRON 05 CR jest:
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Trwały – pod względem technologicznym i wydajnościowym
- Zgodny - w designie i administracji danych
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!
Wyposażenie opcjonalne
Detektory METRON 05 CR możemy dostarczyć z szeroką gamą dodatkowego wyposażenia:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk
- Wizualne oznaczanie zanieczyszczeń - znakowanie kolorem
- Usuwanie zanieczyszczeń - zawór eliminacyjny, trójdrożny zawór kulowy
- Rurki czujnikowe z tworzywa sztucznego - z przejściem, z lejkiem, z kołnierzami
- mesuSET – sterowanie detektora za pomocą laptopa
- mesuNET – możliwość zdalnego dostępu do urządzenia
- Testy porównawcze
Konstrukcja specjalna
Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:
- Przeznaczone do stosowania w przestrzeniach zagrożonych wybuchem
- Wersja kolorowa na zamówienie
- Przeznaczone do pracy w wysokich temperaturach
- Wersja Alutron – brak fałszywych sygnałów powodowanych przez folię metalizowaną - Patent nr 4342826

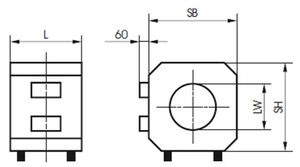

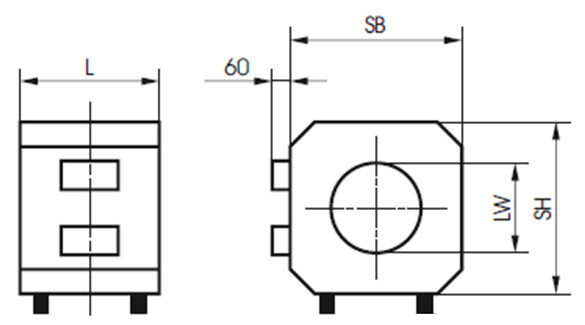

Rozmiary
| LW: Średnica otworu (mm) | SB = SH: Szerokość detektora (mm) | L: Długość detektora (mm) |
|---|---|---|
| 35 | 150 | 125 |
| 45 | 150 | 125 |
| 55 | 150 | 125 |
| 70 | 150 | 125 |
| 85 | 200 | 150 |
| 100 | 200 | 150 |
| 115 | 250 | 150 |
| 130 | 250 | 150 |
| 150 | 250 | 200 |
| 170 | 300 | 200 |
| 210 | 350 | 250 |
| 235 | 400 | 300 |
| 265 | 450 | 300 |
| 300 | 500 | 350 |
| 335 | 550 | 400 |
| 380 | 600 | 450 |
| 430 | 650 | 500 |
| 470 | 700 | 500 |
| 525 | 750 | 600 |
| 600 | 850 | 700 |
Zrzutowy detektor metali możemy dostarczyć również o innej wysokości, średnicy otworu, ramy itp. w zależności od wymagań klienta.
Poprosimy Cię o specyfikację wymaganych modyfikacji i przygotujemy ofertę dla Twojej operacji.
Metal free = Strefa wolna od metali - MFZ
Dla prawidłowego działania detektora metalu istotne jest, aby w bezpośrednim sąsiedztwie otworu detektora nie znajdowały się ani nieruchome (np. konstrukcja przenośnika, pokrywa przenośnika), ani ruchome metale (np. rolki przenośnika). Dlatego dla każdego detektora należy zdefiniować MFZ, w której nie powinny znajdować się metale ruchome i nieruchome. Otwór wykrywacza metalu powinien znajdować się w środku strefy wolnej od metalu. Przestrzeganie zasad MFZ podczas instalacji detektora pozwala uniknąć fałszywych sygnałów i błędnego odrzucania produktów oraz przyczynia się do prawidłowego działania detektora.
Skontaktuj się z nami – pomożemy w obliczeniu MFZ dla metali ruchomych i nieruchomych

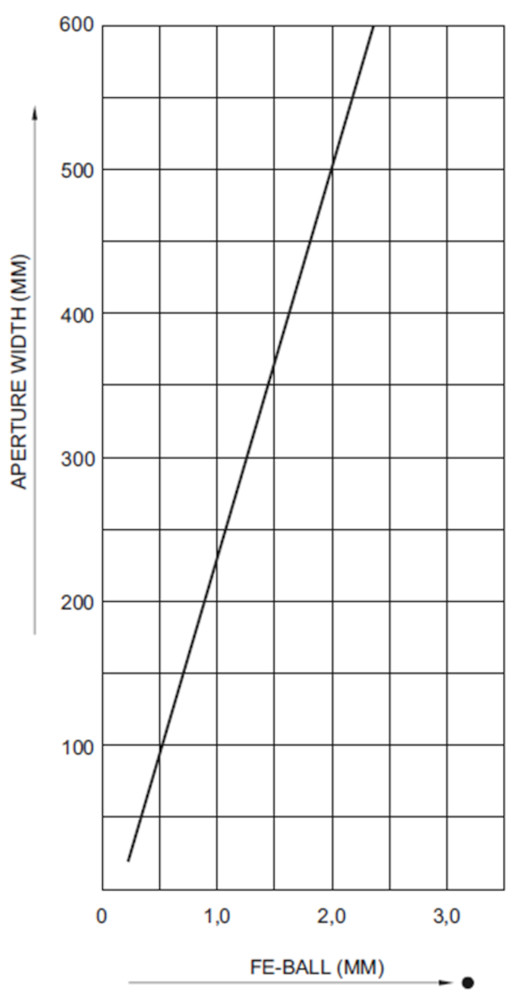

Czułość detektora metali
Czułość detektora zależy od wielu parametrów, takich jak wymiary szczeliny (im mniejsza wysokość szczeliny, tym większa czułość detektora), prędkość przenośnika, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy przeprowadzenie testów i prześlemy Ci próbki Twojego materiału.

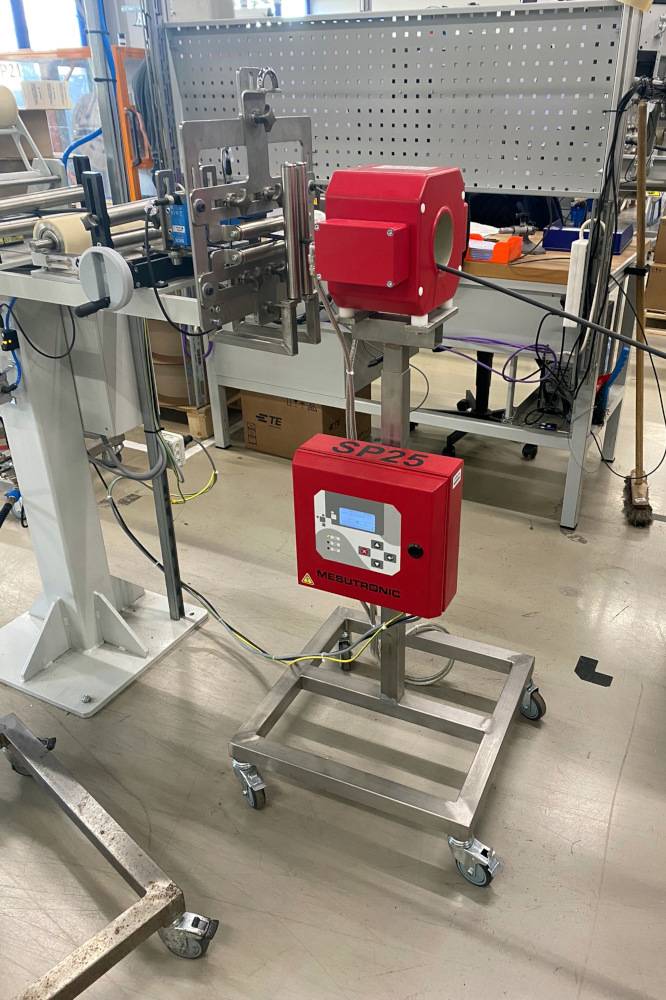

Jednostka sterująca AMD 05
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
- Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
- Monitorowanie poprawności działania systemu
- Sterowanie dotykowe – nowoczesny design
- Łatwe, intuicyjne 4-przyciskowe sterowanie– istotne dla działania detektora
- Pięcioliniowy wyświetlacz LCD
- Możliwość zapisania w pamięci ustawień do 500 produktów
- Możliwość zdalnego połączenia – diagnostyka, zmiana parametrów, aktualizacja oprogramowania
Zakres dostawy
Częścią składową dostawy detektorów METRON 05 CR jest:
- Głowica detekcyjna
- Jednostka sterująca
- Kable połączeniowe
- Instalacyjny hardware
- Instrukcja użytkowania
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 50 W
- Stopień ochrony: IP 654
- Min. temperatura eksploatacyjna/temp. pracy: - 10 °C
- Max. temperatura eksploatacyjna/temp. pracy: + 50 °C
- Wilgotność względna powietrza: 0 - 95 % (bez kondensacji)
- Maksymalna prędkość przenośnika, przy której może niezawodnie wykrywać metale: 1,5 – 6,0
- Kabel zasilający: 1,8 m z wtyczką
METRON 05 CR to ekonomiczna wersja zrzutowego detektora do rurociągów ciśnieniowych o średnicach 35–600 mm, oferująca atrakcyjny stosunek jakości do ceny dla aplikacji, w których nie są wymagane zaawansowana łączność ani ekran dotykowy. W porównaniu z modelem premium METRON 07 PowerLine dysponuje prostą obsługą za pomocą 4 przycisków z 5-wierszowym wyświetlaczem LCD i stopniem ochrony IP 65 (METRON 07 PowerLine: kolorowy ekran dotykowy 5,7", Ethernet, IP 66). Do transportu pneumatycznego wybierz METRON 05 PowerLine – jest on przystosowany do wyższego ciśnienia w rurociągu.
Czułość zależy od średnicy apertury – im mniejsza średnica, tym wyższa czułość. Dodatkowe czynniki to prędkość materiału (0,05–1,5 m/s), gęstość produktu, temperatura i wilgotność. Bezpłatnie przeprowadzamy testy Państwa materiału na urządzeniu i gwarantujemy wyniki w ciągu 3 dni roboczych – skontaktuj się z nami w celu uzgodnienia przesłania próbek.
Tak. Dla prawidłowego działania METRON 05 CR konieczne jest zachowanie MFZ – w bezpośrednim sąsiedztwie apertury nie mogą znajdować się żadne nieruchome ani ruchome elementy metalowe (konstrukcja nośna, rolki itp.). Nieprzestrzeganie MFZ powoduje fałszywe sygnały i zbędne odrzucanie produktów. Pomożemy Państwu wyliczyć MFZ dla konkretnej instalacji – wystarczy się z nami skontaktować.
Standardowo dostarczamy METRON 05 CR do rurociągów o średnicach 35–600 mm – jeden z najszerszych standardowych zakresów w naszej ofercie detektorów do rurociągów ciśnieniowych. Na życzenie produkujemy detektor z niestandardową średnicą apertury, wysokością lub ramą. Najczęstsze wersje specjalne to wersja ATEX do stref zagrożonych wybuchem oraz wersja Alutron, eliminująca fałszywe sygnały spowodowane folią metalizowaną (Patent nr 4342826).
METRON 05 CR spełnia wymagania systemów HACCP. Stopień ochrony IP 65 zapewnia odporność na pył i strumienie wody; zakres temperatur roboczych od -10 °C do +50 °C obejmuje większość zastosowań przemysłowych. Jeśli Państwa audit wymaga stopnia ochrony IP 66 lub certyfikacji IFS, BRC lub SQF, prosimy o kontakt – dla bardziej wymagających środowisk oferujemy model METRON 07 PowerLine.
Jednostka sterująca AMD 05 wyposażona jest w 5-wierszowy wyświetlacz LCD i 4 ergonomiczne przyciski – obsługa jest intuicyjna nawet bez specjalistycznego szkolenia. Jednostka zapewnia automatyczne ustawianie produktu z tłumieniem sygnałów zakłócających, automatyczną kalibrację czułości, cyfrowe filtrowanie sygnału oraz monitorowanie prawidłowego działania systemu. W pamięci można zapisać do 500 profili produktów. Jednostkę można zamontować bezpośrednio na ramie detektora lub umieścić poza nim; opcjonalny moduł mesuNET umożliwia zdalny dostęp i zarządzanie.
Zajmujemy się Państwa projektem od początku do końca: przyjeżdżamy na miejsce, wykonujemy pomiary, projektujemy rozwiązanie na miarę, instalujemy, uruchamiamy i szkolimy operatorów. Następnie zapewniamy autoryzowany serwis gwarancyjny i pogwarancyjny. Przed złożeniem zamówienia gwarantujemy również bezpłatne przeprowadzenie testów Państwa materiału na urządzeniu w ciągu 3 dni roboczych.
