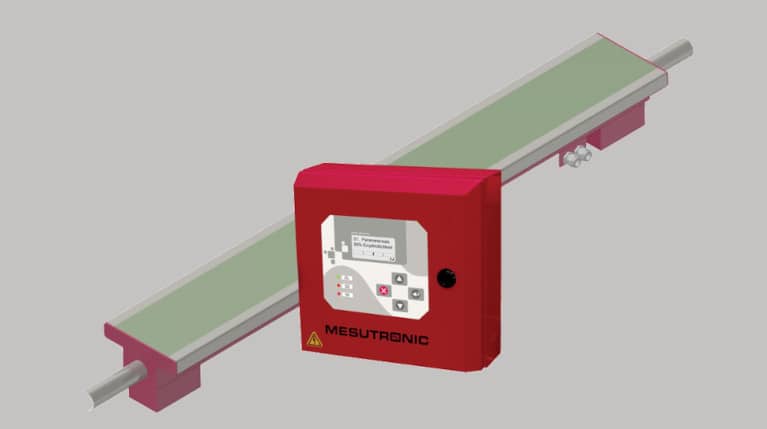

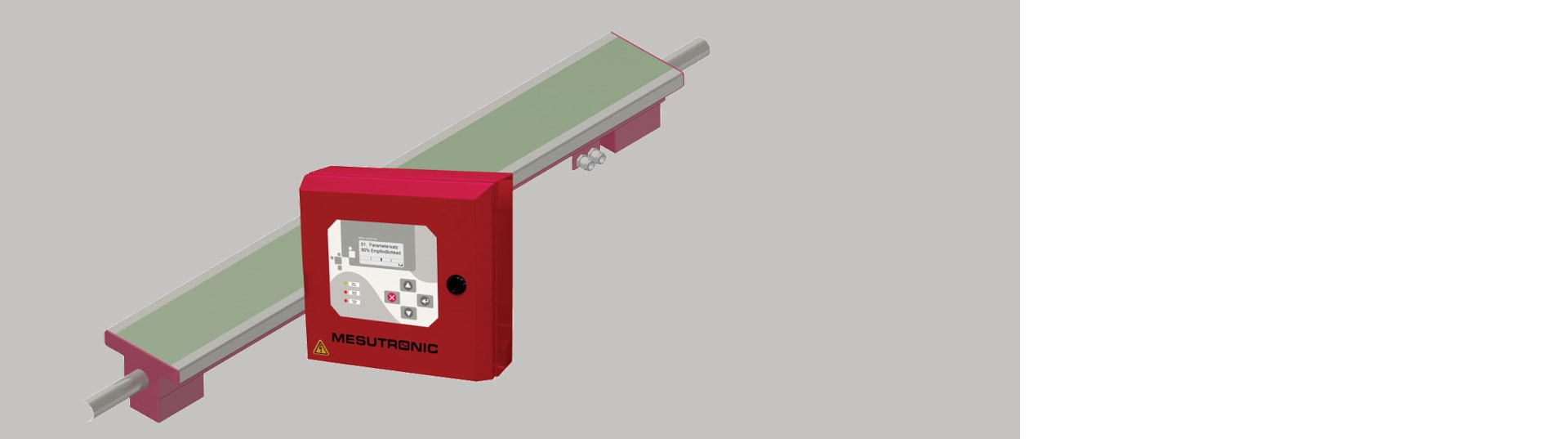

Płytowy wykrywacz metali METRON 05 ProfiLine
Jednosegmentowy płytowy detektor metalu METRON 05 ProfiLine służy do wykrywania zanieczyszczeń metalowych z taśm foliowych i materiałów tekstylnych. Może niezawodnie wykrywać metale nawet przy prędkości 10 m/s! Osiąga doskonałe wyniki przy wykrywaniu metalowych igieł w runie tekstylnym.
Może być instalowany pionowo lub poziomo. Dwupunktowe mocowanie sprawia, że jego instalacja jest bardzo prosta i szybka.
Oferta wymiarowa jest bardzo szeroka, dlatego w standardowej ofercie można znaleźć detektory o szerokości od 500 do 12000 mm!
Antystatyczna powierzchnia detektora zapewnia doskonałe wyniki wykrywania, dzięki czemu METRON 05 ProfiLine wymaga jedynie minimalnej strefy wolnej od metalu.
Detektor ten jest wyposażony w wydajną jednostkę sterującą AMD 05 z szeregiem zaawansowanych funkcji, takich jak automatyczna konfiguracja produktu, automatyczna kalibracja czy cyfrowe filtrowanie systemu. Urządzenie jest wyposażone w pięcioliniowy wyświetlacz LCD i jest sterowane za pomocą 4 ergonomicznych przycisków. Jego obsługa jest prosta i intuicyjna.
Główne zalety płytowego detektora metali
- Jednosegmentowy listwowy wykrywacz metali do cienkich tekstyliów lub pasów/zwojów folii. Niezawodne wykrywanie złamanych igieł i innych części metalowych, nawet w przypadku wilgotnych produktów.
- Automatycznie wykrywa wszystkie metale luźne i ukryte w materiale.
- Precyzyjne i pozycyjnie dokładne wykrywanie metali.
- Chroni kosztowne technologie produkcyjne lub monitoruje jakość produktu.
- Szybki demontaż dzięki mocowaniu dwupunktowemu.
- Długość wykrywacza na miarę.
Płytowy detektor metali METRON 05 ProfiLine jest:
- Niezawodny – w funkcjonalności i wykrywaniu metali
- Trwały – pod względem technologicznym i wydajnościowym
- Prosta – instalacja i manipulacja
Jak się Tobą zaopiekujemy?
Zaopiekujemy się Twoim projektem od początku do końca. U nas nie kończy się na zamówieniu. Zaoferujemy Ci pełne wsparcie przez cały czas używania separatora.
1.
Przyjedziemy
2.
Zmierzymy i zaprojektujemy
3.
Wyprodukujemy na zamówienie
4.
Zainstalujemy
5.
Uruchomimy i przeszkolimy
6.
Zapewnimy autoryzowany serwis
Gwarantujemy wykonanie testów w ciągu 3 dni!
Upewnij się, że nasze urządzenie spełni Twoje oczekiwania!
Przetestujemy Twój materiał na naszych separatorach magnetycznych ZA DARMO!
Wyposażenie opcjonalne
Detektory METRON 05 ProfiLine możemy dostarczyć z szeroką gamą dodatkowego wyposażenia:
- Urządzenie ostrzegawcze – sygnalizator, brzęczyk
- Zestaw standardów testowych do weryfikacji czułości detektora
Konstrukcja specjalna
Czy masz specjalne wymagania dotyczące konstrukcji wykrywacza metali? Do najczęstszych wymagań należą:
- Wersja kolorowa na zamówienie
- Specjalne zasilanie, zaciski itd.
Skontaktuj się z nami, przygotujemy dla Ciebie odpowiednie rozwiązanie.
Rozmiary
| A: Szerokość wykrywania (mm) | B: Szerokość detektora (mm) |
|---|---|
| 500 – 600 - … - 12000 | B = A + 160 |
A – Szerokość detekcyjna – opcjonalnie od 500 do 12000 mm (po 100 mm)
Czułość detektora
Czułość detektora zależy od wielu parametrów, takich jak wymiary szczeliny (im mniejsza wysokość szczeliny, tym większa czułość detektora), prędkość przenośnika, gęstość produktu, jego temperatura, wilgotność itp.
Aby wybrać najbardziej odpowiedni wykrywacz metali o wymaganej czułości do danego zastosowania, zalecamy przeprowadzenie testów materiału. Badania te wykonujemy nieodpłatnie. Skontaktuj się z nami, a my zorganizujemy przeprowadzenie testów i prześlemy Ci próbki Twojego materiału.

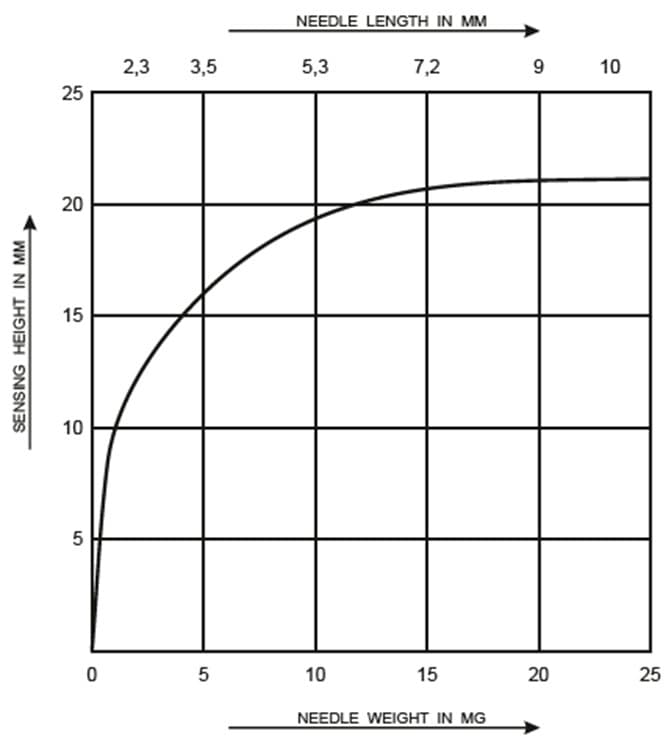

Diagram czułości detektora METRON 05 ProfiLIne dla LB 1,5 x LH
Jednostka sterująca AMD 05
Dobrej jakości jednostka sterująca jest niezbędna do prawidłowego działania każdego detektora. Nasza jednostka sterująca jest produkowana z naciskiem na wysoką jakość wykonania i komponentów.
Rezultatem jest stabilna jednostka sterująca z całym szeregiem funkcji (podajemy tylko niektóre z nich):
- Jednostka sterująca z wbudowanym regulowanym zasilaczem zapewniającym niezawodne działanie i łatwość serwisowania
- Automatyczna regulacja produktu z eliminacją zakłóceń i automatyczną kalibracją czułości
- Cyfrowa filtracja sygnału zapewniająca maksymalną stabilność w trudnych warunkach środowiskowych
- Wąska strefa detekcji zapewnia precyzyjne umieszczenie metali w polu detekcji w celu dokładnego wykrywania
- Monitorowanie poprawności działania systemu
- Sterowanie dotykowe – za pomocą 4 ergonomicznych przycisków
- Pięcioliniowy, podświetlany wyświetlacz LCD
- Możliwość zapisania w pamięci ustawień do 500 produktów
Zakres dostawy
Częścią składową dostawy detektorów METRON 05 ProfiLine jest:
- Głowica detekcyjna z wbudowaną jednostką sterującą
- Jednostka sterująca
- Instrukcja użytkowania
Karta techniczna
- Zasilanie: 100 – 240 V AC, 50/60 Hz
- Pobór mocy: maks. 0,7 A
- Stopień ochrony: IP 66 (IP 54 K)
- Min. temperatura eksploatacyjna/temp. pracy: - 10 °C
- Max. temperatura eksploatacyjna/temp. pracy: + 50 °C
- Wilgotność względna powietrza: 0 - 95 % (bez kondensacji)
- Maks. prędkość, przy której potrafi niezawodnie wykrywać metale: 10 m/s
- Kabel zasilający: 1,8 m z wtyczką
Wykrywacze metali do linii tekstylnych służą do kontroli tkanin, włóknin, folii i pasów materiału pod kątem zanieczyszczeń metalicznych — typowo złamanych igieł, odłamków części maszyn lub innych cząstek metalicznych. Detekcja odbywa się bezpośrednio na poruszającej się linii bez przerywania produkcji.
Płytowy wykrywacz metali METRON 05 ProfiLine to jednosegmentowy detektor płaski odpowiedni do standardowych linii tekstylnych i foliowych; wykrywa obecność metalu na całej szerokości, lecz bez precyzyjnej lokalizacji. Wielosegmentowy płytowy detektor metali METRON 04 ProfiLine to detektor wielosegmentowy (3–40 segmentów po 300 mm) umożliwiający precyzyjną lokalizację skażenia — minimalizując tym samym ilość odrzucanego materiału. Tunelowy detektor metali METRON 07 CI to detektor tunelowy zintegrowany z taśmą przenośnikową, przeznaczony do szybszych linii i środowisk z wyższymi wymaganiami higienicznymi (HACCP, IFS, BRC, SQF).
Szerokość detekcji detektorów płaskich METRON 05 i METRON 04 ProfiLine wynosi od 500 do 12 000 mm (krok 100 mm). Standardowa prędkość materiału dla METRON 05 i METRON 04 ProfiLine wynosi do 10 m/s; w wersji wysokiej prędkości METRON 04 ProfiLine do 20 m/s, a dla tunelowego METRON 07 CI do 30 m/s.
METRON 04 ProfiLine dzieli szerokość detekcji na segmenty o szerokości 300 mm; przy wykryciu metalicznego zanieczyszczenia system precyzyjnie wskazuje, w którym segmencie się ono znajduje. Dzięki temu nie ma konieczności odrzucania całej szerokości materiału — zatrzymywana lub oznaczana jest jedynie dotknięta sekcja, co zmniejsza odpady i przestoje.
Tak, wykrywacze METRON 05 i METRON 04 ProfiLine można instalować poziomo lub pionowo, w zależności od konfiguracji linii produkcyjnej. Przed wyborem modelu zalecamy konsultację, aby zaproponować właściwe rozmieszczenie dla Państwa konkretnej instalacji.
Detektory płaskie pracują w zakresie temperatur od −10 °C do +50 °C; wysokotemperaturowa wersja METRON 04 ProfiLine wytrzymuje do 120 °C. Tunelowy METRON 07 CI posiada stopień ochrony IP 66 / IP 69 K, co czyni go odpornym na wilgoć i mycie wysokociśnieniowe; detektory płaskie mają stopień IP 54. Wszystkie modele są skonstruowane z odpornością na wibracje i zewnętrzne pola elektryczne.
Zapewniamy realizację całego projektu — od pomiaru na miejscu przez produkcję na wymiar, montaż i uruchomienie aż po szkolenie obsługi. Jednostki sterujące AMD 05, AMD 04 i AMD 07 umożliwiają zapis do 500 profili produktowych i podłączenie do systemów nadrzędnych; METRON 07 CI oferuje dodatkowo zdalny dostęp przez mesuNET, Ethernet i opcjonalnie WiFi. W zakres dostawy wchodzi autoryzowany serwis gwarancyjny i pogwarancyjny.
