14. 3. 2024
Separacja nadmiaru aluminium od piasku odlewniczego (studium przypadku)
Stan wyjściowy
W zakładzie naszego klienta, odlewni aluminium, pojawiła się potrzeba oddzielenia nadlewów aluminium od piasku odlewniczego.
Opis problemu
Nie jest możliwe oddzielenie aluminium od piasku odlewniczego za pomocą konwencjonalnego separatora magnetycznego. Może on usuwać tylko zanieczyszczenia ferromagnetyczne. W tym przypadku konieczne jest oddzielenie niemagnetycznego aluminium od piasku odlewniczego.
Rozwiązanie problemu
Separacja metali niemagnetycznych jest możliwa przy użyciu specjalnego separatora magnetycznego działającego w oparciu o prądy wirowe. Separatory te nazywane są separatorami wiroprądowymi lub niemagnetycznymi separatorami metali. Składają się one z cylindra magnetycznego (wirnika) z bardzo silnymi magnesami, który przy dużej prędkości indukuje pole magnetyczne, które na krótki czas magnetyzuje nawet nieferromagnetyczne materiały metalowe (metale nieżelazne).

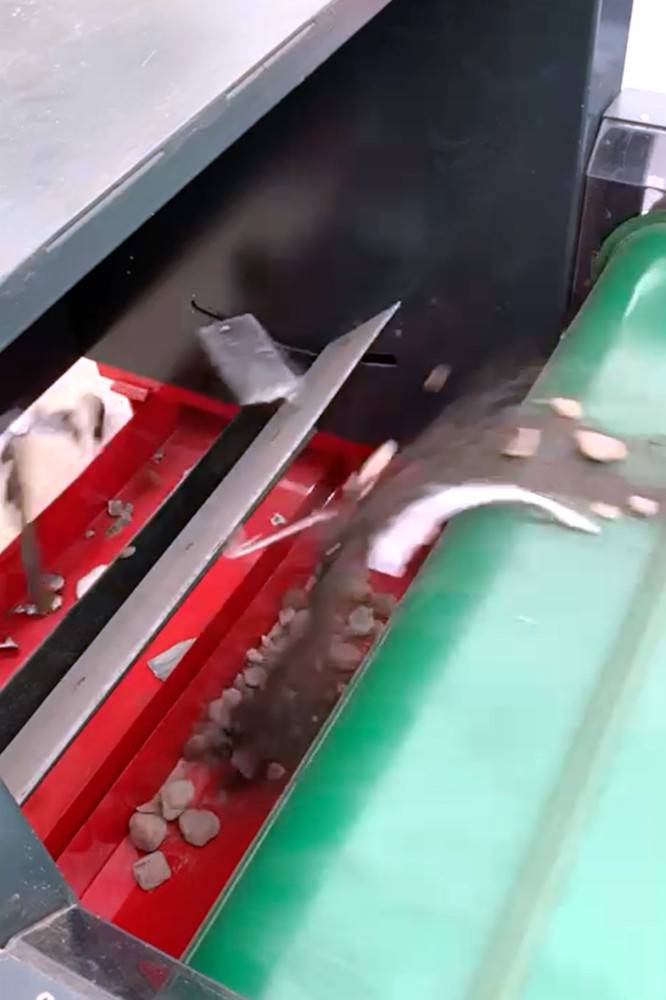

Biegunowość magnetyczna takich namagnesowanych cząstek jest taka sama jak biegunowość pola magnetycznego generowanego przez wirnik separatora. Dlatego namagnesowane materiały są odpychane i automatycznie wyrzucane z przenośnika taśmowego.
Istnieją dwa główne typy separatorów wiroprądowych:
- Separatory wirnikowe montowane odśrodkowo (ECS-C RAM)
Separatory te są przeznaczone do oddzielania większych zanieczyszczeń o wielkości od 50 mm. Nadają się zatem do oddzielania np. odpadów komunalnych. Ich zaletą jest niższa cena i wysoka wydajność. Wirnik składa się z 4 biegunów magnetycznych. - Separatory wirnikowe montowane odśrodkowo (ECS-C RAM)
Separatory te są przeznaczone do oddzielania większych zanieczyszczeń o wielkości od 50 mm. Nadają się zatem do oddzielania np. odpadów komunalnych. Ich zaletą jest niższa cena i wysoka wydajność. Wirnik składa się z 4 biegunów magnetycznych.
Ponieważ klient wymagał oddzielania aluminiowych nadlewów o frakcji większej niż 50 mm, wybraliśmy separator z centralnie zamontowanym wirnikiem ECS-C1000 RAM.
Piasek odlewniczy jest transportowany przenośnikiem o szerokości 1000 mm. Warunkiem skutecznej separacji metali niemagnetycznych jest równomierne rozprowadzenie oddzielonego materiału na taśmie separatora ECS. Aby uzyskać jak najlepsze rozprowadzenie materiału, przed separatorem ECS umieszczono podajnik wibracyjny.
Korzyści z używania separatorów wiroprądowych ECS-C 1000 RAM:

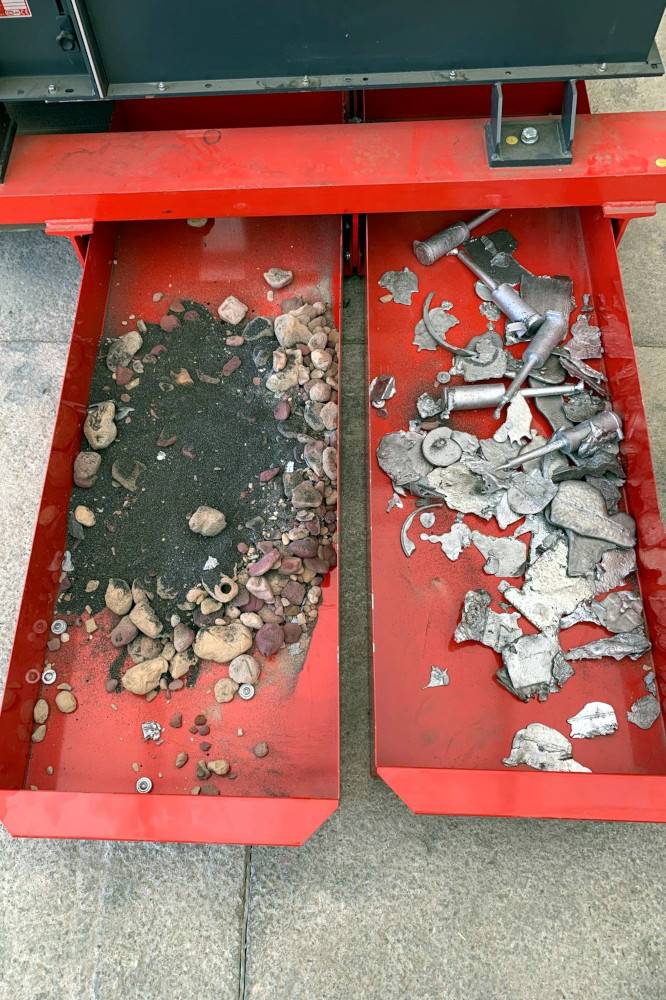

Dzięki zastosowaniu separatora ECS z wirnikiem zamontowanym centralnie byliśmy w stanie skutecznie oddzielić nadmiar aluminium od piasku odlewniczego.

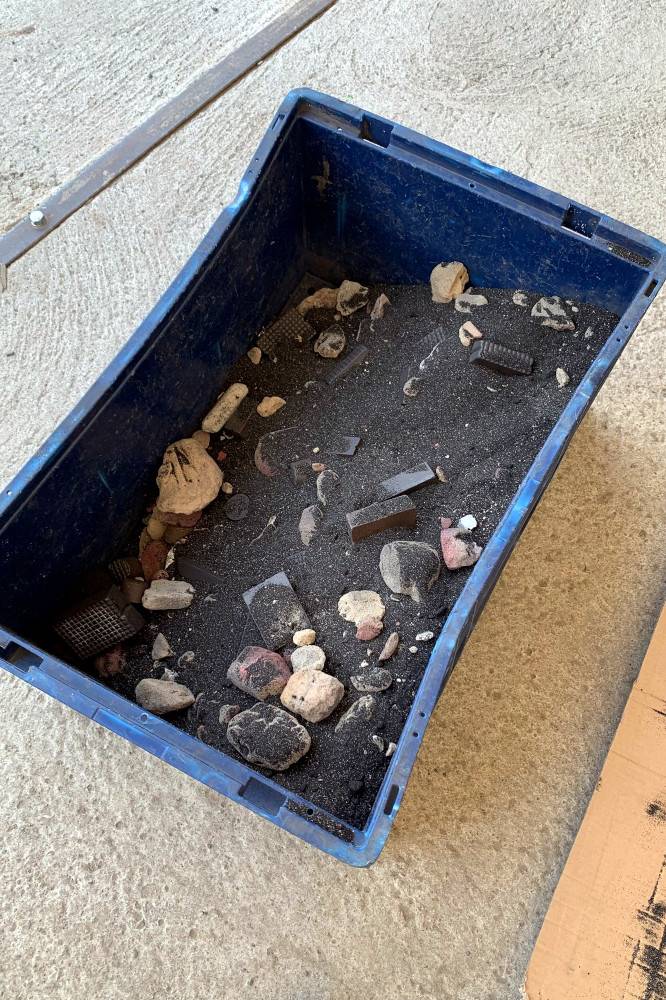

Klient jest zadowolony z naszego rozwiązania - zapewnia ono wymaganą czystość piasku odlewniczego. Aluminiowe nadlewy można ponownie wykorzystać.
Zaletą jest to, że aluminiowe przelewy mają frakcję większą niż 50 mm, dzięki czemu możliwe jest zastosowanie modelu z wirnikiem zamontowanym centralnie. Model ten jest znacznie tańszy niż separator ECS z wirnikiem zamontowanym mimośrodowo. Korzystna cena ECS-C RAM sprawia, że zwrot z inwestycji jest atrakcyjny.
Wykorzystane urządzenie: Separator wiroprądowy ECS-C 1000 RAM
Zalety separatora magnetycznego ECS-C 1000 RAM
- Separacja cząstek metalowych od 50 mm
- Centralnie zamontowany wirnik
- Cylinder magnetyczny z 4 biegunami
- Szerokość robocza 500 – 2 000 mm
